Raymarine bidata i40

Bonjour
j'ai installé un bi data i40.
afficheur en place câblé à la batterie avec fusible

capteurs prêts à installer , ce sera fait au carénage de printemps
qd je met sous tension, rien ne se passe.

tous les ca^bles branchés y compris seatalk.

si on pouvait éclairer ma pauvre lanterne ...

L'équipage
#Gib'Sea 105
Icare50Icare50
13 mars 2023
duffyduffy
13 mars 2023

l'alimentation est faite par le seatalk. comment est il cablé ? Tu parles de batterie . Comment est ce cablé ?

Icare50:c'est câblé au panneau électrique .·le 14 mars 2023 07:43
duffy:Va falloir etre nettement plus precis·le 14 mars 2023 07:48
Icare50:ok. les fiches profondeur, les fiches vitesse sont correctement branchéesla triple fivhe seatalk reliée au tableau de distribution.section de câble de raccordement respectéemise sous tension, rien, écran noir .·le 14 mars 2023 08:16
Ajouter un commentairePublier
cledencleden
13 mars 2023

"Rien se se passe", c'est à dire ? Aucun affichage sur l'écran ou affichage sans données ? Si c'est le sondeur, c'est normal, ça ne renvoie rien hors de l'eau

Icare50:rien ne se passe, écran noir .·le 14 mars 2023 07:44
Ajouter un commentairePublier
Calypso2Calypso2
13 mars 2023

si je comprends le montage , tu a gauche le sondeur ,à droite le speedo , mais aucune alimentation électrique ..en bas

Icare50:si si , l'alimentation électrique se fait par le sea talk.·le 14 mars 2023 07:49
Ajouter un commentairePublier
NowNow
13 mars 2023

Oui, tu dis "y compris le seatalk" et sur la photo il n'est pas branché, donc pas d'alim, donc rien ne se passe?

Calypso2:c'est bien cc qui me semble ..il y a des cable speciaux avec 3 broches à mettre en bas de l'afficheur et a relier ensuite au seatalk ·le 13 mars 2023 19:34
didier.brest:Voir les connections dans la notice disponible à www.raymarine.fr[...]70.html ·le 13 mars 2023 19:53
Icare50:oui mais bien sur, appareil testé avec la prise sea talk fournie avec le pack.·le 14 mars 2023 07:53
Calypso2:Il faut un câble entre le sea talk et l'afficheur Et sur le sea talk Il faut que toutes les entrées inutiles ait un bouchon spécifique ·le 14 mars 2023 08:27
Icare50:dans le coffret , avec l'écran sont livrés les faiscaux de profondeur et de vitesse. Et le câble seatalk qui vient se fixer sur les trois broches réservées pour lui. nulle part il n"est question de bouchons sur le mode d'emploi. Tu pourrais m'en dire un peu plus ? Merci·le 14 mars 2023 08:53
Calypso2:je suis aussi en train d'installé la m^me chose ou presque et j'ai eu aussi les m^me problemes .. sur le sealalk tu branche ton cable electrique qui va alimenté l'afficheur ..ok mais sur le sealalk il va resté des prises libres pour pouvoir mettre d'autre cable électrique qui peuvent aller vers d'autre afficheur...dans ces trous libre il faut mettre un bouchon vendu ..,c'est une prise qui rentre dans les broches sans fil ·le 14 mars 2023 09:01
Now:Non, les bouchons, c'est sur le seatalk NG (qui est du NMEA 2000 à la sauce Raymarine) pas sur le seatalk tout court (qui est du NMEA0183 à la sauce Raymarine) .·le 14 mars 2023 09:37
Calypso2:Alors mon vendeur a dit une connerie et j'ai un seatalk tout court pour un afficheur sondeur seul et aucun autre instrument ·le 14 mars 2023 09:42
Ajouter un commentairePublier
duffyduffy
14 mars 2023

tu as un pb d'alimentation . Je suppose que tu branches le cable d'alim seatalk dans la prise de 'i40 et de l'autre coté le noir sur le moins de la batterie, et le rouge sur le +. Tu dis que tu as mis un fusible : vérifie le avec un ohmmètre. La prise seatalk étant juste débranchée mais connectée à la batterie, vérifie avec un voltmétre le 12 V entre l'entrée femelle noire et la rouge.

jerome1966jerome1966
14 mars 2023

seatalk
C'est l ancienne norme Raymarine
Si je dit pas de betise
Le rouge PLUS
le jaune MOINS
le gris c'est la tresse metalique du câble seatalk
Dans mon jeune temp j'avait fait mon circuit avec du fil bâtiment a 3 fil pour éviter de me ruinez en câble spécifique Raymarine.

duffy:Oh que non !le moins c'est la tresse !!!, pas le jaune (ce sont les data)mais si on utilise un cable d'alim Raymarine d'origine, on ne voit qu'un cable noir et un rouge en sortie·le 14 mars 2023 11:45
Ajouter un commentairePublier
cledencleden
14 mars 2023

L'alimentation se fait par les fiches rouges et noires situées au bas de l'appareil (le jaune est pour le câble de données seatalk), tu n'a pas pu l'alimenter sur les autres fiches qui sont dédiées au sondeur et speedo

Icare50Icare50
14 mars 2023

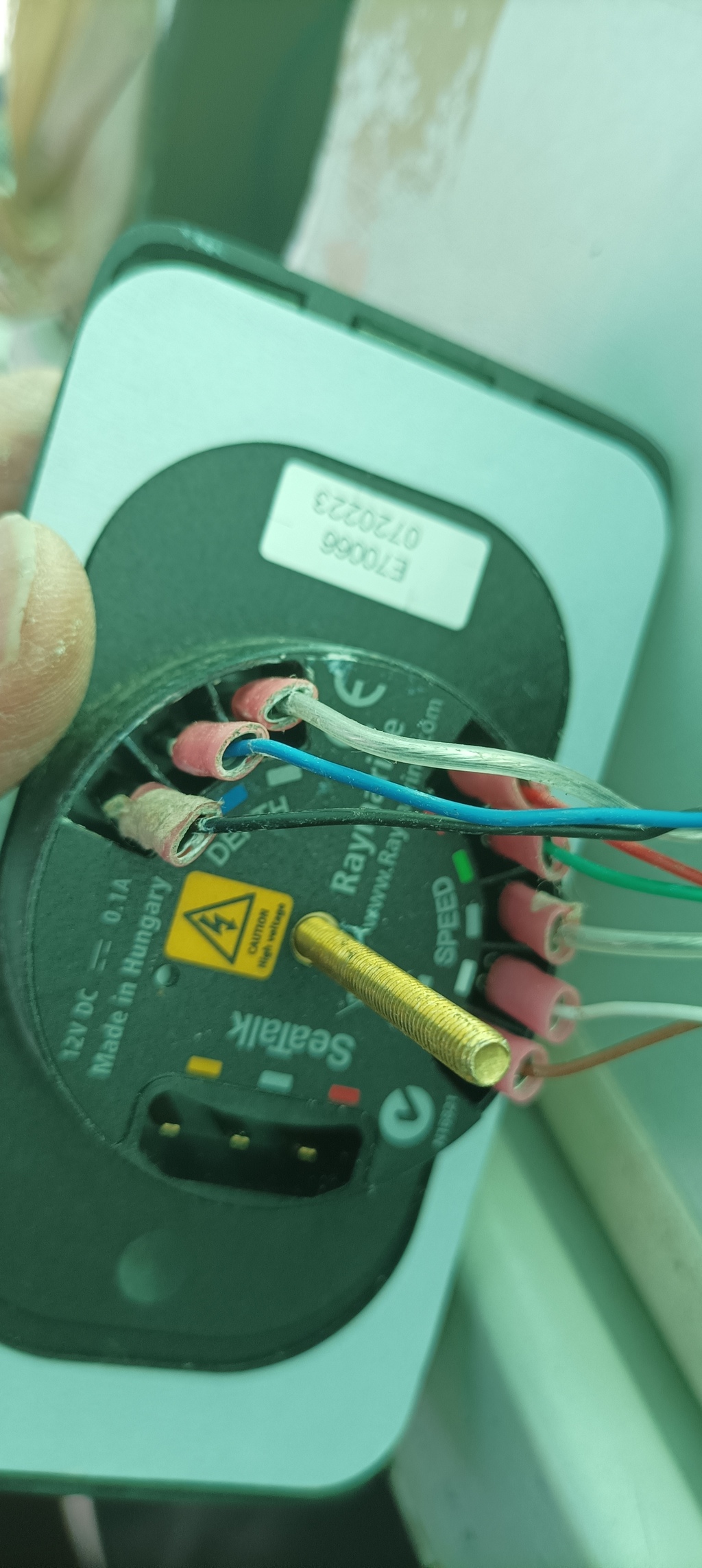

en fait c'est livré avec les faisceaux , branchés comme sur la photo.
la fiche seatalk dans son emplacement.
le vendeur, les comptoirs nautiques, me dit
ajouter un bouchon, et unne rallonge spécifique à 35€....
que je ne vois pas où et comment brancher...
j'attends une réponse de leur part.

Calypso2:oui il faut une rallonge specifique ..à un bout coté afficheur on a une pris e plate avec 3 fiches qu'il suffit de mettre en place et de l'autre coté une prise ronde avec 7 ou 8 fiches que l'on met dans le seatalk et reste a mettre le bouchons sur les autres prises non utiliser et ça devrait marcher ·le 14 mars 2023 12:21
Calypso2:je precise : la ralonge specifique va de l'afficheur en photo ,branché sur les plots en bas ou il n'y a aucun fil ,c'est l'alimentation électrique ,non branché sur la photo ..et a l'autre bout du cable specifique il y a une prise ronde que l'on met dans le seatalk ·le 14 mars 2023 12:36
duffy:mais non ça c'est pour passer de seatalk à seatalkng·le 14 mars 2023 12:43
duffy:si c'est bien cable seatalk 1 d'alimentation que tu as installé dans l'emplacement vide sur la photo tu as un pb d'alimentation (voir mon msg plus haut) il n'y a pas besoin de bouchon ou d'autres cables·le 14 mars 2023 12:47
cleden:Tu mets des petites cosses plates sur le rouge et le noir, le tout branché à ton alimentation et ça marchera. pas besoin de fiche spécifique à 30 balles ·le 14 mars 2023 12:50
duffy:oui cleden mais j'au cru comprendre qu'Icare avait un cable d'alim seatalk livré avec·le 14 mars 2023 12:52
duffy:Attention Icare, ton vendeur te dis n'importe quoi, ou alors il croit que tu es en Seatalkng ce qui n'est pas le cas·le 14 mars 2023 12:57
Ajouter un commentairePublier
duffyduffy
14 mars 2023

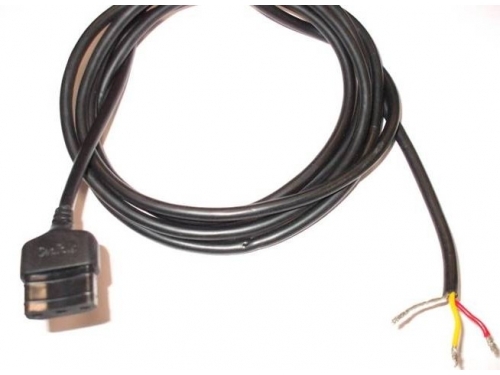

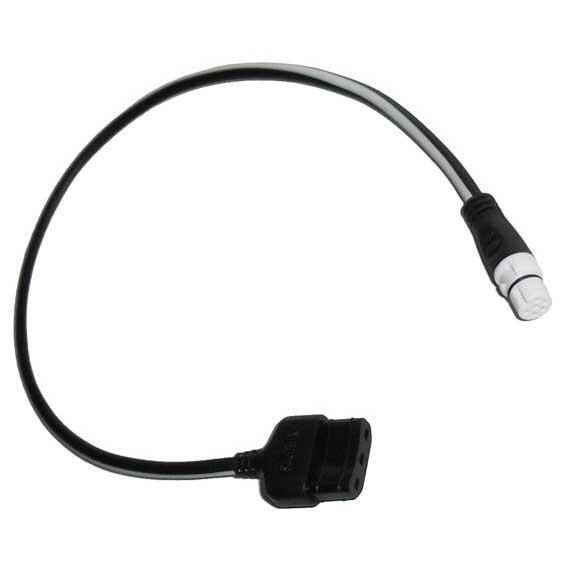

en photo : un cable seatalk (pas celui d'alim qui n'a que 2 cables en sortie) et un cable seatalk vers seatalkng dont parle Calypso MAIS QUI N'A RIEN A FAIRE DANS TON INSTALLATION

NowNow
14 mars 2023

Il n'y a pas besoin de bouchon sur un réseau Seatalk, ça n'est pas un vrai réseau, c'est du "point à point". L'alimentation se fait par un câble "normal" seatalk sans brancher le jaune (data) ou alors avec un câble spécial alimentation qui est le même mais sans le fil jaune.

Calypso2Calypso2
14 mars 2023

Mes plus plates excuses
Je viens d'avoir le vendeur au téléphone il s'est trompé, il en a parlé à son technicien.
Si l'afficheur est seul point besoin de seatach on peut le brancher directement au tableau. Après m'être rendu au magasin on a branché l'afficheur et ça marche
Donc je sais ou j'ai un problème, j'ai du inverser les polarité
Et Now à raison pas besoin de bouchons. En fait le seatach n'est qu'une boîte de dérivation

ric56:Non,Le seatalk permet de transmettre les informations à d'autres afficheurs, calculateurs, et....faire l'alimentation électrique de tous les instruments. ·le 14 mars 2023 15:36
duffy:alimentation en dérivation mais surtout données comme bus point à point bidirectionnel·le 14 mars 2023 15:52
Icare50:ben oui, dans mon cas il s'git d'une alimentation en direct. On me conseille de brancher en direct la prise seatalk sur la batterie, sans intermédiaire.Si l'afficheur s'allume, c'est que le problème vient du tableau , sinon ça vient soit de la prise soit de l'afficheur. Je vais voir çà demain.·le 14 mars 2023 17:40
Calypso2:tu peux brancher l'afficheur direct tableau sans passer par le seatalk je l'ai fait cet apres midi ·le 14 mars 2023 17:44
Now:Oui, bien sur tu peux brancher directement au tableau, on est pas obligé d'avoir plusieurs appareils... et c'est le même câble que le seatalk qui véhicule à la fois l'alimentation (la tresse et le rouge )et les données (le jaune) donc si on a qu'un appareil, pas besoin du jaune.·le 14 mars 2023 17:56
Icare50:j'ai mis une cosse sur rouge seatalk/tableau, et une cosse sur noir seatalk/tableau. tout bêtement, et çà fonctionne pas.·le 14 mars 2023 18:04
Calypso2:question Now , on a la tresse dans le fil coté afficheur , cote tableau on a le rouge et noir mais que fait-on de la tresse ? on l'ignore ? ·le 14 mars 2023 18:04
Calypso2:Icare et entre seatak et afficheur tu as mi quoi ???? ·le 14 mars 2023 18:08
duffy:Oh la la .... La tresse c'est le moins donc on le branche sur le moins de de la batterie, le rouge on le branche sur le plus. Si on utilise un cable alim Seatalk, il n'y a pas de tresse mais un fil noir qu'on branche sur le moins et un fil rouge sur le plus. ·le 14 mars 2023 19:11
Calypso2:desolé mais j'ai un cable avec un rouge un noir et une tresse ..·le 14 mars 2023 19:30
duffy:Photo ?·le 15 mars 2023 05:13
duffy:la tresse c'est le moins , vérifie avec un ohmmètre que le rouge est bien la borne + (celle de gauche de la prise femelle quand tu la regardes)·le 15 mars 2023 10:04
Ajouter un commentairePublier
Calypso2Calypso2
15 mars 2023

Bjr
Après quelques jurons mon nouveau sondeur m'indique bien la profondeur ouf
Le problème était dans l'interrupteur de merde du tableau à travers lui il ne passait que 6v.heureusement j'en ai un autre libre au cas où justement
L'électricité c'est quelque chose 🤔
