rallonger le bas étai comme ça?

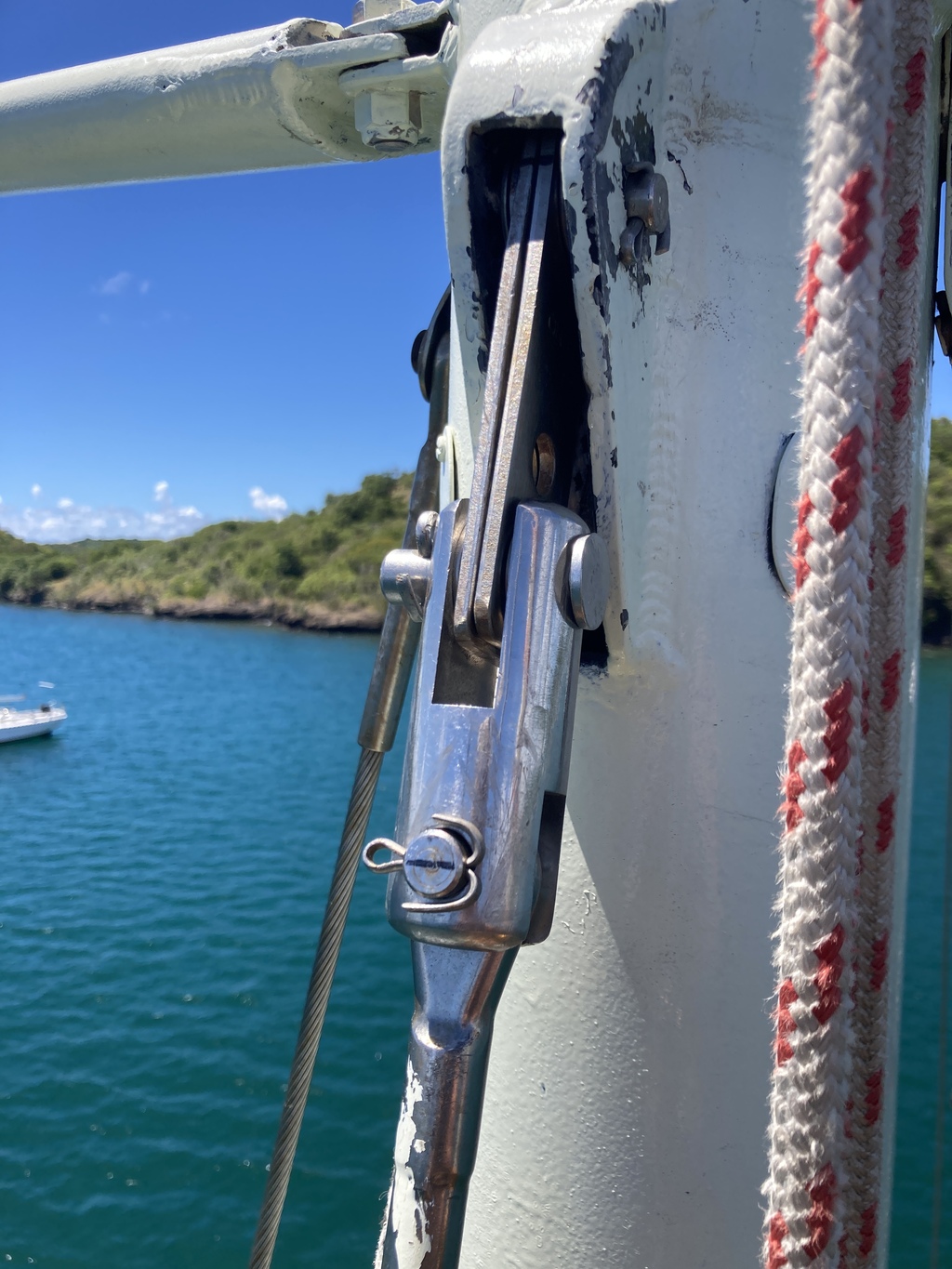

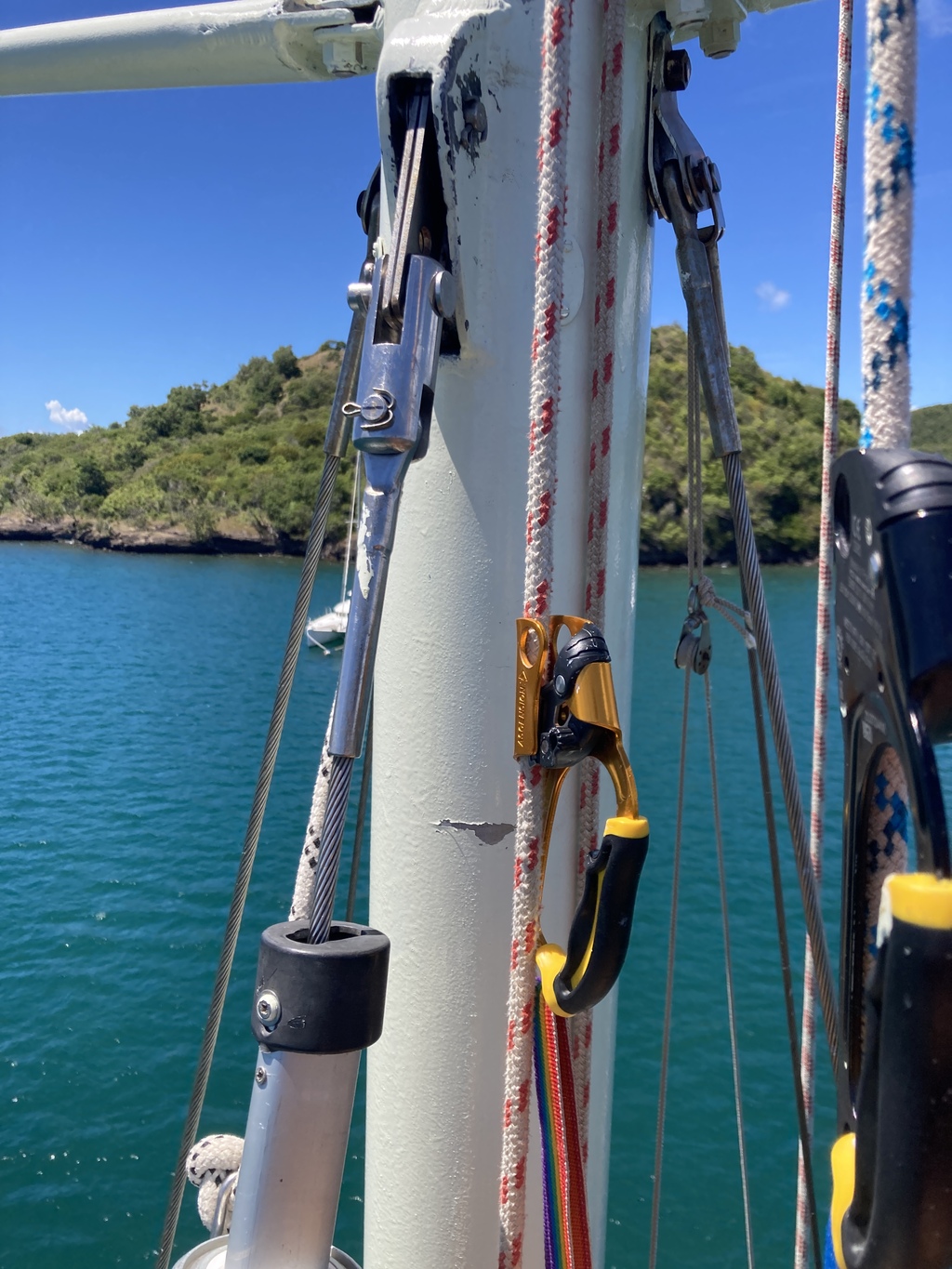

Bonjour à tous, lors de l'installation d'un enrouleur de trinquette, j'ai rajouter un "cardan" en haut et j'ai créé une ralonge pour que ça passe dans le logement dans le mat. N'ayant rien sous le coude, j'ai pris un plat d'inox qui trainait dans les cales que j'ai doublé (voir photo) Alors oui il va y avoir un angle entre ce plat d'inox et le "cardan" qui peut tordre un poil le plat d'inox, mais bon, avant il n'y avait pas d'enrouleur ni de cardan, juste un sertissage qui sortait du mat, et il devait y avoir un angle/ point de rupture au niveau du sertissage. J'espere que je suis clair.
Donc ma question pour les connaisseurs: croyez vous que ce montage est raisonnable ou il est dangereux et il vaut mieux remplacer ce plat d'inox par autre chose. Là ou je suis j'ai pu glaner que tres peu de conseils, un gréeur m'a dit de remplacer ce plat d'inox par un autre plus costaud en 6mm d'épaisseur.

Comme toujours, grand merci pour vos bons conseils
Bruno

L'équipage
#greement#enrouleur#etai#trinquette
brunoceanbrunocean
23 oct. 2023
GhastBugaleGhastBugale
23 oct. 2023

Je ne me prononce pas quand à l'installation des plats, en revanche au niveau de la goupille qui tient l'axe de l'étai en tête de mât, j'aurais ajouté une rondelle pour éviter un cisaillement trop important de la goupille

Trimaran:C'est surtout mettre la goupille de l'autre côté pour éviter de se faire accrocher par une drisse.·le 23 oct. 19:07
meretvent:Ou une voile au virement de bord·le 26 oct. 18:28
Ajouter un commentairePublier
PaulKPaulK
23 oct. 2023

N'étant pas gréeur ni mettalurgiste, je n'aime pas non plus les deux plaques d'inox ensemble là. Elles n'ont pas l'air d'être exactement pareilles, ce qui ferait des tensions sur le clevis qui tient l'étai.

James :Suis d'accord.Faudrait au moins les souder·le 23 oct. 18:57
Trimaran:Mouais, en double comme ça, je vois pas le problème.·le 23 oct. 19:12
matelot@17523:Comparé au montage de tes bas-haubans à côté c'est équivalent!·le 23 oct. 19:26
Ajouter un commentairePublier
MA POULEMA POULE
23 oct. 2023

bonsoir
vu la section de tes plats ce sont tes axes qui casseront avant
cordialement

Firenze57Firenze57
23 oct. 2023

Aucun souci sinon la position de la goupille qui pourrait accrocher une drisse.
Pas besoin de souder les plats ensembles... ni même de les remplacer par un plus épais, sauf esthétiquement peut-être !

brunoceanbrunocean
23 oct. 2023

merci pour les commentaires... oui la goupille, bien sur, et rajouter des rondelles... En fait j'ai opté pour la solution des plats d'inox en m'inspirant du montage des bas haubans... qui naviguent depuis 1979 et ont beaucoup de miles

James :Lier les plats les fera travailler ensemble.Pas compliqué de souder ce genre de truc ·le 24 oct. 13:58
FredericL:Il travaillent déjà ensemble, comme les brins d'un câble. ·le 26 oct. 09:09
Ajouter un commentairePublier
ErendilErendil
24 oct. 2023

Si les trous des plats étaient du diamètre de l'axe, alors c'est que c'est fait pour tenir avec les deux plaques ridoir.

brunocean:ces 2 plat d'inox, c'est une cadene que j`ái coupé en 2. et oui les trous sont du diametre de l'axe·le 25 oct. 20:43
Ajouter un commentairePublier
Papayou56Papayou56
26 oct. 2023

pas de soucis.

meretventmeretvent
26 oct. 2023

Pour la goupille, deux / trois tours d'auto-vulcanisant.

brunocean:oui, c'est prévu ;)·le 29 oct. 02:46
Ajouter un commentairePublier
chrischris
29 oct. 2023

Je pense que le conseille du gréeur n'est pas mauvais car rien ne te dit que les 2 plats travaillent en même temps, en effet si l'entraxe est légèrement différent un seul des plats travaillera.
