rallonger cable loch et sondeur

Bonjour à tous,

Je voudrais rallonger de 2m le cable coaxial de mon loch et mon sondeur. Il me semble que ça avait déjà été traité sur le forum, mais je ne retrouve rien.

Donc est-ce possible ?

Pour le loch je suppose que oui et je compense la perte suite à l'allongement du cablage par le calibrage du loch. Mais pour le sondeur ?

L'équipage
13 mar. 2009
13 mar. 2009
0

longueur de cable sondeur
A ma connaissance, il ne faut pas toucher à la longueur de cable d'un sondeur pour une question d'accord de son impédance avec la base du sondeur. On ne peut donc, en principe, ni l'allonger, ni la raccourcir.

13 mar. 2009
0

ouais
C'est bien ce qu'il me semblait.
C'est con car avec 8m de cable je n'arrive pas a être devant ma quille longue.

13 mar. 2009
0

ce n'est pas complètement impossible
Pour le loch, si c'est un capteur à roue à aube, il ne devrait pas y avoir d'incidence même sur l'étalonnage.
Pour le sondeur c'est plus compliqué .
Il faut s'assurer le concours de quelqu'un ayant des compétences et un oscilloscope .
Il y a en général un réglage possible sur l'étage de sortie .
Dans tous les cas, attention à l'étanchéité de la jonction !

03 mai 2009
0

Rallonge de Sonde
J'ai le même problème que toi et j'ai trouvé aux USA une rallonge de câble de sonde fabriquée par AIRMAR (le principal fabriquant pour FURUNO et RAYMARINE). Je l'ai commandé hier et je te dirais quand je l'aurais testé le résultat final. La mienne est une Trisonde FURUNO et le connecteur est un 10 points : Référene pour la rallonge AIRMAR:
AIR-033-203
Le lien est:
www.airmartechnology.com[...]ain.asp

03 mai 2009
0

possible...
A moins que ça ne soit un truc préhistorique, aucun probleme pour rallonger le câble. Le coax me laisse penser que c'est du Plastimo ?

En tout cas des rallonges existent ou alors du simple câble 1.5mm² peut faire l'affaire sur la plupart des sondes.

Pour un capteur actif (NMEA2000 par exemple) le mieux est d'utiliser une rallonge quand même.

++

03 mai 2009
0

le cable
si on rallonge le cable sur un capteur de sondeur
on fausse la mesure c'est comme si on le rocourci.
mais l'erreur est tellement minime pour 1 ou 2m
que c'est negligeable , pour le loch il n'y a aucun probleme ,il faut prendre du cable 75homs
d'impédance caracteristique et on peut faire des connexions soudées en reconstituant le coax et en protegeant avec de la gaine thermo , ou bien en profiter pour le rallonger prés de la sonde avec un fiche BNC ce qui permet de le debrancher pour le nettoyer dans l'evier du bord .
c'est lameme chose pour le cable de radar
bien que pour trouver ce genre de cable ce n'est pas evident .
il parait que lawrence à mis au point un radar numerique qui n'a plus de prechauffe du magnetron
et est alimenté par un coax et 2fils .
à voir
alain
:-)

03 mai 2009
0

rallonge de cable
En fait j'ai trouvé dans le commerce une ralonge vendue par le fabriquant. Au départ j'ai cru que ce n'était que pour le loch, mais si l'erreur est si négligeable, il pourrait donc aussi être utilisé pour l'écho-sondeur. La ralonge maxi est de 3m.

J'ai ralongé celui du loch avec du 75ohms, 3mètres aussi et avec des connecteurs (pas de soudure). ça marche impec

03 mai 2009
0

en rallongeant un câble
de sonde à ultrasons, on ne fausse pas la mesure .
Tout au plus on affaiblit le signal donc on va diminuer la portée .
Le plus important est la qualité du rabouttage .

Pour les capteurs de loch à roue à aube ou à hélice [i]le signal est tout ou rien et à basse impédance [/i], il n'y a pas besoin de coaxial, un câble blindé sera mieux mais le plus efficace sera de rallonger avec le même type de câble que l'original .

Utiliser des connecteurs, c'est bien à condition qu'ils soient de bonne qualité et qu'ils ne risquent pas de tremper dans l'eau .

03 mai 2009
0

la rallonge
pour le loch n'induit pas d'erreur , par contre
le temps que met le signal dans le fil pour faire l'aller retour est compté par le sondeur c'est pour ça que cela modifie legerement la donnée.
et voili voilou
alain

04 mai 2009
0

Ok 60Nora,
Quel est donc le temps que met le signal pour parcourir un aller retour de 5m de profondeur (acoustique) et électrique sur 5m?

Deuxième question pour la sonde, quelle est l'impédance de la sonde et quelle adaptation faut-il respecter?

Pour compléter ce que dit alien pour le radar c'est plus complexe.

06 mai 2009
0

donc,
1m de câble en plus ou en moins = 5 micron d'erreur sur la profondeur mesurée...

Encore une raison pour augmenter le pied de pilote.

06 mai 2009
0

tout
On lit tout et son contraire ! ;p
je me demande parfois comment sont comprises les réponses.

Moi je réaffirme que rallonger un câble de sonde Airmar de moins de ... aller 10 ans (Rayamarine, Furuno, Simrad...), ne changera en rien la mesure.

Je n'ai jamais vendu de sondeur a éclat cependant ou la c'est surement différent.

++

05 mai 2009
0

ben
les petits électrons, y galopent dans les fils à 300.000 km/s et les ondes sonores à (de mémoire) 1800 m/s (en plus elles font l'aller et retour) .
Kik'arrivera le premier ?

06 mai 2009
0

merci
merci pour toutes ces réponses.
Vu que je dois obligatoirement percer la coque pour placer ma sonde (coque en placoplastique de 10cm d'épaisseur dans les fonds), je n'ai pas encore instalé l'écho. je vais donc faire des tests en doublant la longueur du câble d'origine. Et je serai tout de suite fixé.

07 mai 200916 juin 2020
0

c'est encore plus facile
avec un sondeur ancien
(à condition de disposer d'un oscilloscope)

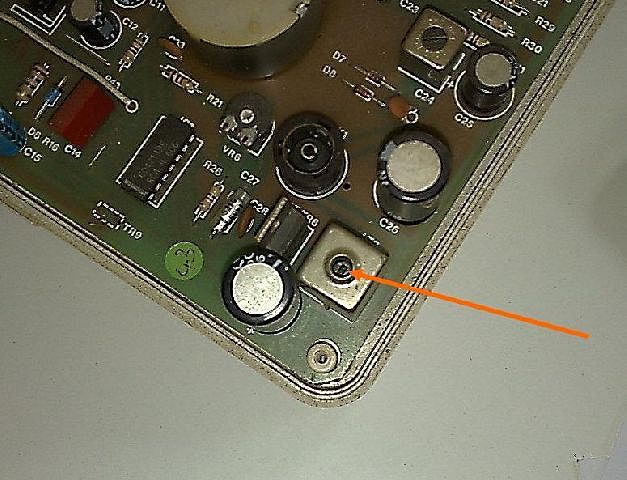

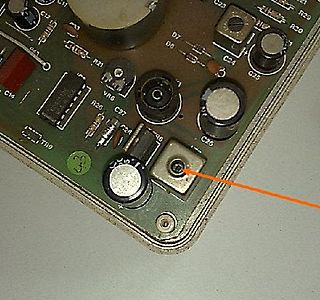

il y a quasi-toujours un transformateur de sortie qui est une bobine avec un noyau réglable
- brancher la sonde
- brancher le scope sur la sonde (facile à dire)
- allumer le sondeur
- ajuster le réglage du transfo de sortie avec un tournevis en plastique ou en bois jusqu'à obtenir l'amplitude maxi aux bornes de la sonde
(ça peut être de l'ordre de 3-400v sur un petit sondeur)

avec un sondeur récent :
ne surtout pas l'ouvrir !

07 mai 2009
0

le sondeur
la sonde c'est un quartz qui envoie des ultra-sons que l'afficheur soit à eclats ou sur ecran c'est la meme chose. quand je parle de legere difference c'est vraiement legere c'est peu etre visible sur un 600m et encore et en plus il y a des sondes bi ou tri fréquences suivant la definition que l'on veut obtenir
donc pour l'usage que l'on en fait rallonger le cable de 1 ou 2 m ne changera pas grand chose
cordialement
alain
