rallonger câble haute intensité

Hello à tous,

Je vais bientôt changer mon vieux guindeau leroysomer par un non moins vieux, mais maintenable, lofran tigre (choppe pour 60 balles en très bon état)

Ce dernier nécessite un branchement direct du négatif a la batterie.

Hors mon négatif arrive actuellement au relai de l ancien guindeau, situé a plus ou moins 1m50 du guindeau.

Il me faut donc rallonger ce câble négatif pour atteindre le nouveau vieux guindeau.

Ça se fait ou pas et si oui peut on faire ça dans les règles de l art sans risquer une surchauffe de la connexion ?

Avis aux électriciens.

L'équipage
06 juil. 2021
06 juil. 2021
1

on peut, manchon sertissable et gaine thermo ou cosse de chaque bord et boulon, gaine thermo.

exemple:
www.rexel.fr[...]0220382


06 juil. 202106 juil. 2021
0

Si le câble existant se termine par une cosse plate, un bornier placé dans un boitier étanche sera facile à placer avec un minimum d'outillage. Ce même bornier pourra servir à connecter le négatif d'autres équipements dans la zone, en optimisant ainsi les longueurs de câble.

Quant à la surchauffe, ce n'est qu'une question de section à la fois du câble et des connecteurs.


06 juil. 2021
0

Si le (-) arrive au relais de l'ancien guindeau via un câble avec une cosse, le plus simple me parait de faire un morceau de câble avec une cosse du même type et de repartir du relais vers le nouveau guindeau en plaçant le nouvelle cosse sur l'ancienne sur la même borne.


06 juil. 202106 juil. 2021
-1

Salut,
Tu passes d'un moteur Leroy Sommer 2 fils, à un moteur Lofran'S 3 fils (Tigre), mais as tu aussi le relais Lofran's Type MZ ?
Autrement, le fait d'amener un (-) direct au moteur, tu vas te retrouver avec l’écueil des dimensions de connections internes au moteur et à la fermeture du capot...

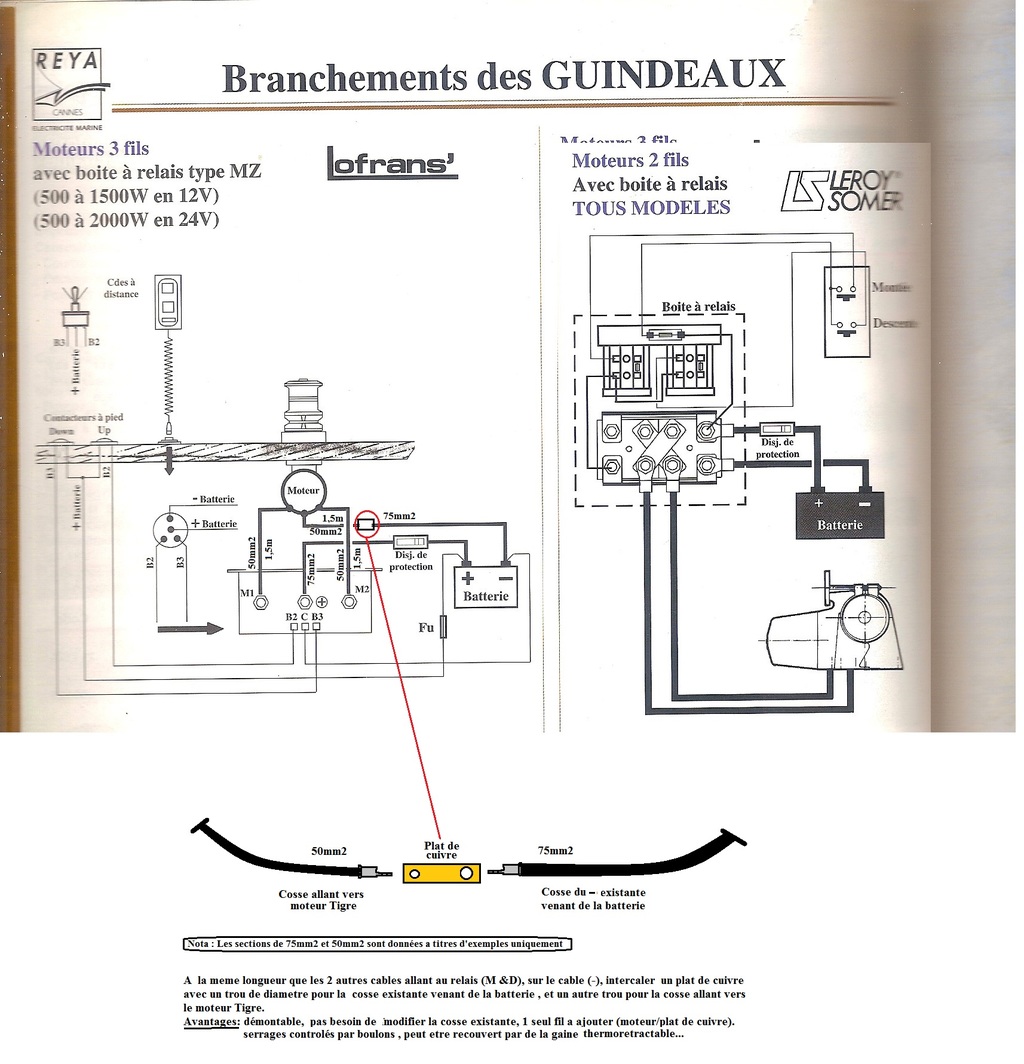

Perso, j'installerai un petit plat de cuivre pour réduction du câble allant au moteur, (voir ci-joint).
Moteur Tigre de 1000 ou 1200w ?
Mamita


Tai:Hello Hello,C est exactement ça, je vois que tu connais bien l histoire. Je compte garder les deux relais, des fois que mon tigre sur j installé ne fonctionne pas bien (c est un vieux, old school, blanc) 1000w.selon les conseils reçus ici, je vais utiliser le relai existant pour rallonger le négatif (du coup ça existe déjà) et le reduire. Il me reste donc àbsertir et passer un positif actuellement manquant.Je pense passer en 35mm maxi pour l ensemble. Je crois que c est toi qui est intervenu sur hisse et oh pour la bonne technique de passage de câbles dans le boîtier, merci c est top.·le 06 juil. 19:37
Mamita:Re,"...Je crois que c est toi qui est intervenu sur hisse et oh pour la bonne technique de passage de câbles dans le boîtier, merci c est top..."."Rendons à César, ce qui appartient à César" : Non, ce c'est pas moi ...Quant a l'utilisation de la borne négative sur l'ancien relai, fais gaffe ! Chez LS , le relai fait un croisement des polarités, alors que chez Lofran's, c'est un doubles enroulements avec le positif uniquement....Mamita·le 06 juil. 22:39
Tai:J ai lu trop de poste sur les guindeau récemment, d ou la confusion. (J'ai dû voir ton nom a plusieurs reprises à côté de quelques mots genre relai ou lofrans 😉)·le 08 juil. 04:01
06 juil. 2021
0

Cool, merci de vos retours,

J avais en effet en tête d utiliser l ancien bornier comme relai (cosse rondes plates) et du coup de passer en section légèrement plus petite pour arriver jusqu au guindeau.

Je pensais que ça pouvais représenter un faiblesse et un lieu d échauffement, mais effectivement c est déjà comme ça d origine. Le nouveau guindeau est légèrement plus puissant (250w de plus) . Mon circuit est limité en section de câble, vu que je ne tire pas le bateau avec le guindeau ça devrait pouvoir le faire sans me retaper 2 énormes câbles a passer.

Merci a vous, bonne journée.


07 juil. 2021
0

Bonjour, j’ai changé mon Leroy Somer qui était cassé par un Lofrans Tigre.
Pas de difficultés particulières sauf le passage des câbles dans le boîtier du Tigre mais on y arrive.
3 fils pour le Tigre, 2 pour le LS
J’ai conservé les relais LS en modifiant le câblage


08 juil. 2021
0

Hello,

Merci du retour.

Le relai que vous avez conservé c est celui avec deux platine qui se croisent ?

Quel est le principe du branchement du coup ? (L ancien devait fonctionner avec une inversion de polarite)

Bonne journée.


08 juil. 2021
0

Bonjour, de mémoire (car j’ai vendu mon bateau depuis), j’ai enlevé les croix de connexion et utilisé les relais comme des relais simples (au lieu de relais inverseurs)
Un multimètre permet de vérifier les câblages avant la mise en service
