radar broadband

Que pensez vous des radars broadband?
Peut on brancher directement l'antenne sur un PC pour visualiser l'image radar ?
Est ce que, comme sur les radars classiques, les grains sont repérables ?
Mercis pour vos réponses
Georges

L'équipage
22 avr. 2012
23 avr. 2012
1

Bonjour,
J'ai écarté cette technique au profit d'un radar Garmin HD plus performant puissant et précis.
Bon choix

23 avr. 2012
0

Bonjour,

pas trop d'accord, tous les tests de comparaison montrent que les Garmin sont quand meme les moins précis. (dans l'ordre : Furuno, Simrad / raymarine, Garmin).

Le brodband a un seul défaut, sa portée assez "faible". C'était surtout le cas sur la première la 3G (6 a 9mn), avec la 4G on fait du 16mn sans problème.
Sinon les échos sont fin et détaillé.

Ils se branchent en Ethernet, et un kit de developpement a destination des éditeurs de logiciel existe pour permettre la visualisation de l'image radar sur PC, mais pour l'instant peu de logiciel en sont capable.

Furuno par contre le permet avec maxsea timezero dans sa version explorer (une envoloppe de 6000 eur environ).

23 avr. 2012
0

benoit,
tu peux nous en dire plus sur la technique broadband vs radar classique ancienne génération ?

23 avr. 2012
0

Bonsoir,
je peux deja vous renvoyer vers ce doc de navigate-us qui compare la technologie "traditionnelle" pulse a la technologie FMCW des bradband.

Ça m'évitera de dire des bêtises en physique des ondes.

Ensuite sur le terrain le radar pulse n'a plus grand chose a envier aux radars FMCW, ce qui n'était pas forcement le cas à leur arrivée sur la marché. Le Furuno UHD (techno pulse) arrive en tete des tests.

Par contre le broadband consomme toujours un peu moins de courant (un peu) et ses ondes sont moins nocives...

23 avr. 2012
0

Bientôt la possibilité de visualiser les données radar Broadband Garmin sur OpenCpn, gratuitement !
C'est en cours...
www.cruisersforum.com[...]81.html

23 avr. 2012
0

Le garmin HD est un broadband ?

23 avr. 2012
0

est à dire qu'il n'y a pas de dev en cours ?

23 avr. 2012
0

Oups... j'ma gouré. C'est un classique...

23 avr. 2012
0

Si,si mais la mise au point ne se fait pas sur un radar broadband...

23 avr. 2012
0

ca c'est pas mal ! Bon ça arrive a peu pres partout, cette année les constructeurs n'ont que la convergence des techno en tete.

23 avr. 2012
0

j'ai un simrad 3G et pour moi la portée est suffisante.
En utilisation: Lecteur traceur,Overlay plus AIS c'est genial
Digne d'un paquebot !

20 jan. 2013
0

j'entends dire que le garmin HD et le Broadband sont de même technologie... est ce vrai?
et qu'en est il aujourd'hui de la possibilité de visualiser un radar sur openCPN?

20 jan. 201316 juin 2020
0

Pour Opencpn, le projet avance lentement. Le fil à suivre est ici
www.cruisersforum.com[...]81.html
Un plugin de test est disponible sur ce fil.
Le matériel de test est
- un GARMIN GMR18 HD (18", 4KW)
Le SIMRAD/NAVICO BR24 est également en test

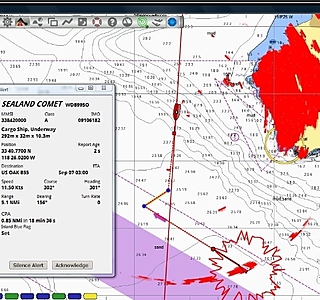

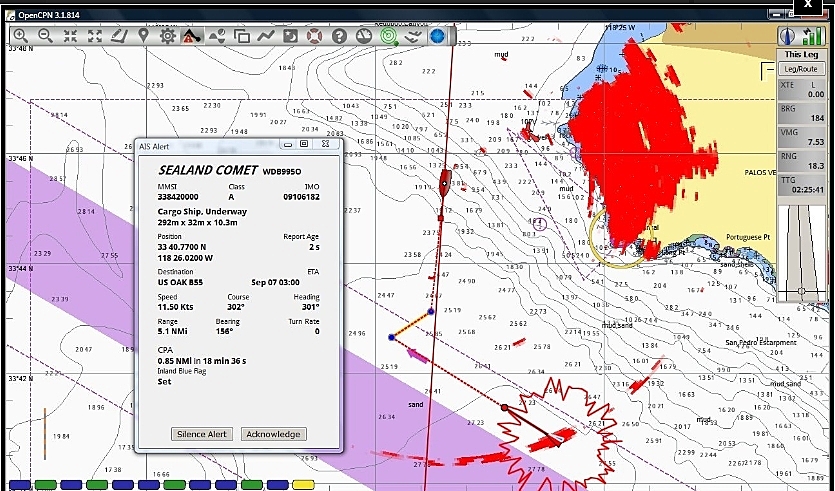

Un exemple

J'ai l'impression que les travaux sur ce plugin vont s'accélérer quand la version stable 3.2 d'Opencpn sera prête, dans quelques semaines maintenant

20 jan. 2013
0

Non non ce bruit entendu est plein de fausses notes de canards et de pâtés.
Les deux appareils sont bien différents Le garmin est un appareil extraordinaire d'une technologie éprouvée avec une grande précision,couplé à une VHF AIS et la cartographie G2 Vision il apporte une sécurité trés trés appréciable.TOUT l environnement maritime est sous nos yeux
Le 720 est trés intuitif agréable et sûr.Nous ,nous sommes ravis d'avoir cet appareil à bord nous faisons en moyenne 3000 miles par an.Le 720 récepteur multifonctions a été installé devant la barre à roue.Notre radôme est un HD.
Pour l'autre question je ne pense pas, nous avons Open CPN sur un ordi à la table à cartes non couplé au radar.Ces deux soft ne sont pas compatibles Garmin développant ses propres cartographies trés bien faites d'ailleurs.

08 sept. 2013
0

Bonjour à tous,
Pouvez-vous me confirmer l'info suivante, peut-on brancher le GARMIN GMR18 HD (18", 4KW) via la fiche RJ 45 directement sur un Pc avec le logiciel "Opencpn".
Dan l'attente, merci!

08 sept. 2013
0

Bonjour,

Oui en installant un plug in à opencpn dixit le site d'opencpn (pas testé personnellement ) : opencpn.org[...]ode/268

Pierre

08 sept. 2013
0

Une précision quand même, la connexion entre le radar et le pc n'est pas directe et aussi simple, il faut à priori intercaler une prise particulière pour gérer une alimentation de veuille de l'antenne radar :
voir doc d'opencpn : opencpn.org[...]Doc.pdf

mais c'est faisable.

Pierre

09 sept. 2013
0

Bonjour et ojala.pierre,
Il parle de "Broadband" pas du GARMIN GMR18 HD. Et la! Je suis perdu, il faut intercaler une petite prise que l'on peut facilement faire. Toutefois je me demande l'utilité d'avoir une coupure ? "Pin5"

Connaissez-vous des utilisateurs qui utilisent ce logiciel avec le GARMIN GMR18 HD.

Merci et bonne journée.

08 nov. 2015
0

Il semblerait, d'après "RADIO-PONTON", que RAYMARINE aurait acheté une société ayant développé un radar BROAD BAND et serait prêt à commercialiser le produit "sous peu" sous la marque RAYMARINE et bien sûr la compatibilité totale avec la gamme existante. Y a-t-il quelqu'un pour confirmer cette nouvelle.
Grand merci !

24 avr. 2018
0

Bonjour ,

j'ai acheté un radar broaband 3g et je ne l'ai pas encore utilisé (sortie en mer)
C'est mon premier radar .
Ce radar un branché sur un traceur NSE 12 simrad .
Pouvez vous me dire si cela est possible de zoomer sur les objets et comment?
Que veux dire MARQUEURS VRM 1 ET 2?
Que veux dire EBL 2 et 1?
Que veux dire GUARDZONE 1 ET 2 ert surtout a quoi cela sert ?
Merci à vous.

24 avr. 2018
0

VRM mesure la distance de l'echo, ELB le relèvement de l'écho. Ces notions sont communes à tout radar.
Il faut impérativement bien lire la notice du radar en question , se documenter sur l'utilisation d'un radar et pratiquer et s'entrainer pour savoir s'en servir. C'est pas du tout intuitif.

24 avr. 2018
0

Merci mais j 'ai simplement une notice de montage et quelques brides d'explication rien de complet qui pourrai me faire comprendre son utilisation.

24 avr. 2018
0

Hello je crois que j'ai trouvé .
Voici pour ceux que cela intéresse.www.svb-media.de[...]1d7.pdf
