Radar avec OpenCPN, en USB ?

Bonjour à tous,
Avec OpenCPN, le branchement d'un radar sur le PC se fait normalement en RJ45.
Mais la plupart des PC modernes n'ont pas de prise RJ45.
Quelqu'un a-t-il réussi un branchement en USB ?
Merci d'avance.

L'équipage
#construction#OpenCPN
CapCoolCapCool
9h
Lady_CLady_C
9h9h

la plupart des PC modernes ont une prise RJ45.

seuls les très très plats les ont perdus.

sinon, adaptateur USB/Ethernet
www.amazon.fr[...]/s

CapCool:Je connais ces adaptateurs.Le câble provenant du radar (Navico 4G) possède 5 conducteurs (TX+, TX-, RX+, RX-, terre). J'ai du mal à concevoir comment tout ça peut passer dans une fiche USB (4 conducteurs dont 2 réservés à l'alimentation). Seule l'expérience peut confirmer le bon fonctionnement du système; d'où mon post.·le 03 nov. 18:02
Lady_C:vu la description, c'est peut-être du RJ45/Ethernet, mais ce n'est pas du "réseau"
je doute qu'une connexion directe soit possible·le 03 nov. 18:19
CapCool:Je confirme : c'est bien un connecteur ethernet.·le 03 nov. 19:28
Ajouter un commentairePublier
Fabien83Fabien83
9h

Ce n'est pas pour un radar mais j'utilise sans souci un adaptateur de ce type sur mon portable dépourvu de port ethernet :
amzn.eu[...]bSHFaNB

Par curiosité tu as quel modèle précis de radar ?
Je commence à regarder pour m'équiper et je voudrais éviter d'avoir à acheter et installer traceur de cartes. Idéalement je voudrais pouvoir utiliser mon pc avec opencpn.

CapCool:Ces adaptateurs fonctionnent pour certaines choses mais pas pour tout, et j'ai quelques doutes quant à leur utilisation pour une connexion radar. Nota : j'ai un radar B&G 4G (équivalent Navico 4G ou Simrad 4G).·le 03 nov. 18:06
Fabien83:Ok merci. Je pense comme Lady C que la prise physique utilisée est peut-être une prise au format rj45 mais pour autant le radar ne pourra pas communiquer via une carte réseau ethernet. Je pensais que tu l'avais déjà fait fonctionner avec un précédent pc muni d'une prise ethernet. ·le 03 nov. 18:29
CapCool:Sur mon ancien PC, équipé d'une prise RJ45, ça fonctionnait très bien.·le 03 nov. 19:29
Fabien83:Si ça fonctionnait précédemment sur la prise ethernet de ton ancien PC, ça fonctionnera aussi sur ton nouveau PC via une carte réseau/adaptateur USB comme le modèle indiqué.·le 03 nov. 20:04
CapCool:@Fabien83.Je te remercie pour ton aide. J'ai regardé l'adaptateur que tu me conseilles; j'espère que tu as raison mais je garde quelques doutes.·le 03 nov. 21:04
Ajouter un commentairePublier
F_redF_red
8h

J'ai aussi un radar 4G B&G.
Je confirme qu'il s'agit bien d'ethernet. D'ailleurs, lorsque l'on demonte le radome, au dela de la prise speciale externe, c'est bien une prise RJ45 sur la carte electronique qui est a l'interieur.
Le tout marche tres bien avec OpenCPN (raspberry ou autre).

CapCool:Je sais que ça fonctionne en RJ45. Mon problème c'est savoir s'il est possible d'avoir une connexion USB avec le radar (je n'ai pas de prise RJ45 sur mon dernier PC).·le 03 nov. 19:27
MacJL:Si c’est de l’ethernet, pourquoi ça ne fonctionnerait pas avec un adaptateur USB/Ethernet 🤔 ?·le 03 nov. 19:35
F_red:La reponse est oui, avec un adaptateur comme mentionné ci dessus. Pour ma part, ne voulant pas acheter de cable "specifique" assez cher au demeurant, je me branche direct en RJ45 sur la carte electronique a l'interieur du radome (prise RJ45). On peut faire de meme en sertissant une prise RJ45 sur les fils du cable B&G (l'equivalence avec les pin RJ45 est donnee dans le manuel, page 11 : media1.svb-media.de[...]-19.pdf )·le 03 nov. 19:39
Lady_C:j'ai plusieurs de ces adaptateurs USB/Ethernet, que ce soit en Usb2/Usb3/UsbC, adaptateurs autonomes ou inclus dans une station d'accueil (sur laquelle est d'ailleurs connectée CE PC portable).
j'utilise aussi sur ma tablette, et sur un portable dont le connecteur RJ45 est foireux ·le 03 nov. 19:39
Ajouter un commentairePublier
CapCoolCapCool
7h7h

Pour rajouter un élément technique : la connexion avec le radar se fait selon la norme Ethernet 10/100 Base-TX (fast ethernet). C'est du full duplex, d'où le câble à 5 conducteurs. Ce n'est pas de l'ethernet basique, c'est là que réside la difficulté.

Lady_C:10/100 c'est la norme d'il y a 30 ans. le 1000 utilise 8 fils.pour toi, l'ethernet basique, c'est quoi ? un gros câble jaune avec des prises vampire ?·le 03 nov. 20:10
CapCool:@ Lady_CQuand je parle d'ethernet basique, j'entends le half duplex (2 conducteurs de data au lieu de 4). Avec 2 conducteurs, un adaptateur ethernet to USB est parfaitement concevable; mais avec 4 conducteurs, ça me semble être une autre histoire. Dans la norme 10/100 Base-TX, ce n'est pas le "10/100" qui pose problème mais le "Base-TX".·le 03 nov. 20:55
FredericL:Le 10/100 Base T ou TX, utilise deux paires torsadées, avec une paire en émission et une paire en réception. Il n'y a pas moins en paire torsadée, l'étape d'avant c'est le coaxial 50 Ohms mais ça fait plus de 30 ans que plus personne n'installe ça. ·le 03 nov. 21:21
Ajouter un commentairePublier
F_redF_red
6h

Encore une fois, j'utilise pour ma part non pas le cable "proprietaire", mais un cable RJ45 (du CAT 5) standard, branché direct sur la carte (et de l'autre direct sur le Rasp).

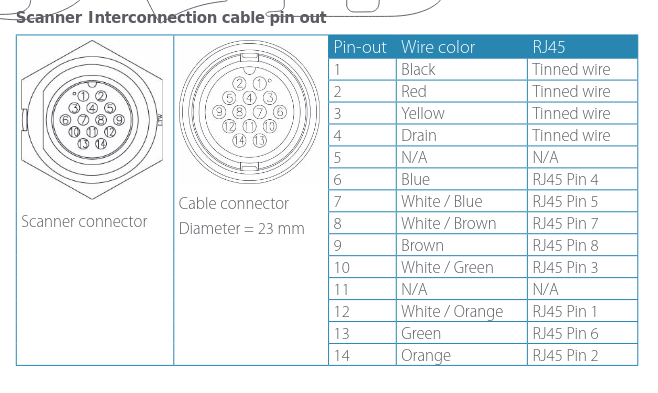

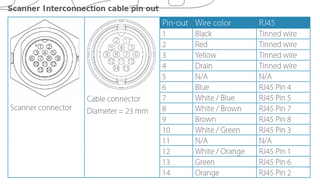

Cependant, la doc, que je reproduis ici, montre bien qu'il s'agit d'un cable 8 fils (peut-etre pas tous utiles), donc compatible avec tous les cables et fiches actuelles.

CapCool:RJ45 => 8 conducteurs maxi. Sur mon radar, seuls 5 sont utilisés.·le 03 nov. 20:49
Ajouter un commentairePublier
F_redF_red
6h

Une derniere chose : les adaptateurs tel que mentionnés comportent bien sur des puces qui font la conversion. Les fils ethernet ne sont donc pas simplement "redirigés" vers les fils USB.
Du coup, l'adaptateur mentionné plus haut (ou un autre) fonctionne sans probleme avec du Gigabit Ethernet, et ses 8 fils (et donc aussi avec du 10/100 plus ancien).

CapCool:"10/100" et "10/100 Base-TX"; ce n'est pas la même norme. Mais peut-être as-tu raison - à voir.·le 03 nov. 21:06
F_red:Certes. on utilise meme plus souvent 100 base T, qui englobe les paires torsadées en general, et donc le Base-TX. Mais en ce qui concerne le probleme soumis, tout cela n'a pas vraiment d'importance. La plupart ne le mentionnent pas parce que c'est souvent pris pour acquis, mais l'adaptateur ici (www.amazon.fr[...]JN79QM2 ) le met noir sur blanc : Full Duplex Half Duplex: Supports full-duplex and half-duplex operation of Fast Ethernet, 10BASE‑T, 100Base-TX and 1000Base-T. Dans tous les cas, la sortie du radar 4G Navico (B&G, Lowrance ou Simrad) est compatible avec la connectique RJ45, quitte a ressertir le cable, et donc avec un adaptateur USB.·le 03 nov. 21:01
Lady_C:@CapCool : j'ai été embauché, en 1992, pour installer un réseau dans une entreprise.
j'y suis resté 28 ans. je pense avoir quelques connaissances·le 03 nov. 21:57
Ajouter un commentairePublier
F_redF_red
6h

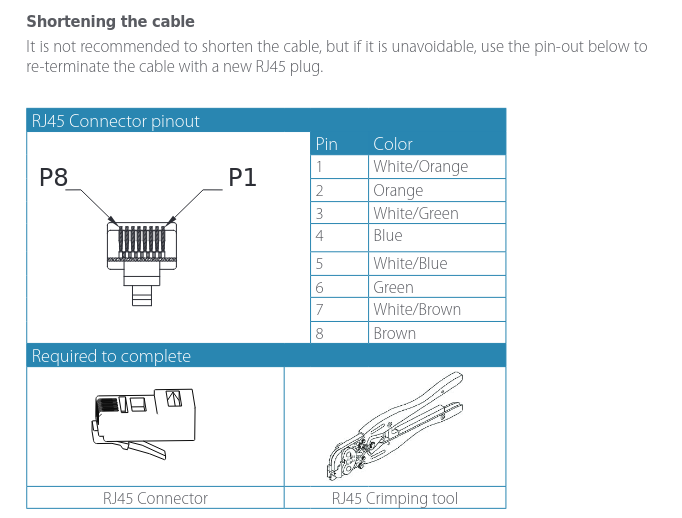

On trouve d'ailleurs ceci dans la notice, dans le cas ou il faudrait sertir une "vraie" prise RJ45 :

yannbisyannbis
6h6h

@Capcool, je pense que tu fais une confusion entre le support physique (et le nombre de fils) et l'info transmise. on peut très bien faire passer la même info en ethernet et en USB avec un nombre de fils differnts (et un protocole différent).
Autre exemple plus parlant, on peut même faire passer une info d'un ethernet 10, 100 ou 1000 de 2, 4 ou 8 fils...sur un seul fil ...et même pas en cuivre, ni même conducteur !
Ça s'appelle la fibre optique (et il parait que ça marche ;-)).

Donc si le protocole qui passe sur ton RJ45 est bien de l'ethernet, si tu mets en face un adaptateur ethernet/rj45 vers USB, ça devrait fonctionner.
