Raccorder Sangean 909 sur tablette

Je viens de m'acheter une BLU Sangean 909 pour décoder meteo via logiciel Weather Fax .
Miracle...cela marche!tout simplement avec le haut-parleur de la radio qui suffit à décoder via le micro de ma tablette (une Samsung de 6 mois).Le son du haut-parleur étant strident je le raccorde tout bêtement avec un cordon stéréo à la tablette.
Et là....plus rien! Le son ne passe pas!
Je précise que j'utilise tous les jours ma tablette en visioconférence avec un cordon branché sur celle ci...
J'ai un peu tout essayé...et je vous sollicite car je ne vois pas très bien quoi faire....
Philou

L'équipage
20 mai 2020
21 mai 2020
0

Il faut en effet un câble spécifique, car cela se branche normalement sur l'entrée micro d'un PC, pas sur une sortie casque.
De plus, la sangean à de mémoire une sortie "Line out" qu'il est préférable d'utiliser plutôt que la sortie casque.

21 mai 2020
0

Dans tous les cas il faut le câble que j'ai indiqué qui comporte une atténuation de signal.
Un simple câble TRS to TRRS comme le SC7 de Rode ne fonctonnera pas.
Faite moi confiance j'ai testé.

21 mai 2020
0

@fullhaya, tout à fait, l'atténuation est ce à quoi je pensais en parlant de spécifique.
Merci d'avoir précisé 😉

22 mai 2020
0

Merci Fullhaya!!!!
Jamais entendu parler de ce câble!
Il me faut un enssemble male/mâle
Peux tu me donner son nom que je le trouve sur internet!
Je ne comprends pas du tout ce qu'il fait de plus que un simple cordon....
Je vois "attenuation"....pour moi ce qui est étrange cest que aucun son ne passe (on le voit bien avec le courbe temps réel de la frequence)
Sinon incroyable :en se mettant sur 7878 en decode très bien les cartes meteo en posant juste à côté la tablette pres du Sangean.
Mais je doute que cela marche avec le bruit que fait un voilier !
D'où ma question....
Si cela marche ce serait super....mais personne ne parle de cordon spécial dans les tutos....

22 mai 2020
1

la sortie casque est en stéréo et le signal est en mono ,il faut faire un câble qui utilise le coté ou il y a le signal et le commun pour rentrer dans la tablette .
alain

22 mai 2020
0

D'accord....je comprends mieux...
Ce matin jai utilisé le jack semi enfoncé des 2 côtés (comme suggéré mais cela na rien fait.
Ma question,:
Esce que avec un jack mono cela marcherait? Ou faut il acheter le câble préconisé par fullaya?
Merci à vous tous d'avoir pris du temps a m'éclairer !
Philou

22 mai 202022 mai 2020
3

Parfois on ne sait plus quoi dire sur les forums. Chaque fois que l'on explique une solution vérifiée et validée, il y aura toujours quelqu'un pour venir dire autre chose. Alors quoi faire ????
Répéter ??
Donc on y va. Vous faites comme vous voulez mais je garantis à 100% que le câble que j'ai indiqué plus haut fonctionne parfaitement pour l'usage recherché de brancher une sortie ligne d'un appareil type radio ou autre vers une entrée casque de tablette. Bien sur comme le câble cité est mâle/femelle il faut en plus un mâle/mâle. Le mâle HeadsetBuddy dans la radio et le mâle final dans la tablette. Voir la vidéo de branchement ici à partir de 2mn10s

Voila le câble que j'utilise en plus du HeadsetBuddy :

Après ça je n'y reviens plus.
Bonne utilisation à ceux que cela intéresse.

22 mai 2020
-1

je ne conteste pas l'utilité des câbles que tu préconises ,bien au contraire ,mais il vaut mieux savoir comment ça fonctionne ,donner un poisson on nourrit pour un jour ,apprendre à pêcher c'est pour la vie .
sur le sangean la sortie casque est en stéréo pour la fm il y a un décodeur interne .quand c'est du mono le signal ne sort que sur une oreille ,donc si on utilise un câble stéréo ça ne peut pas fonctionner si on est sur le mauvais coté
donc on branche un jack stéréo avec un contrôleur on regarde ou est le signal et la on monte un jack mono qui va rentrer dans la tablette
épicetout
alain

22 mai 202022 mai 2020
1

Alors si tu permets je pense que le signal de sortie sera trop fort pour entrer dans la borne "ecouteur" de la tablette
Certes je n'ai pas de Sangean mais un PC et une radio BLU Tecsun. Et sans ce câble spécifique doté d'un atténuateur de signal ou sans le bricolage d'un câble maison qui ferait la même chose ( voir le site du diffuseur du soft Weatherfax) cela ne fonctionnera pas pour moi. J'ai essayé le branchement que tu indiques et on n'a que des parasites. Alors peut-être que le Sangean est différent des autres appareils auquel cas je suis désolé d'insister. Peux tu confirmer avoir fait le test dans la configuration expliquée par Fou de Bassant ??
Moi je l'ai fait entre un Tecsun et une tablette et des smartphones Android et IOS et aussi depuis un PC distribuant le signal pour faire des tests (voir site Blackcatsystem) Cela ne fonctionne pas avec un câble TRS-TRSS ou TS/TRSS
Le TRSS est indispensable pour indiquer à la tablette ou au tel que c'est bien une entrée et pas une sortie qu'on connecte. Ensuite c'est l'OS qui gère.
Cela fonctionne dans tous les cas avec le câble avec atténuateur.
Bruno

22 mai 2020
1

j'avais un grundig avec un panasonic et j'ai fabriqué mon câble il fallait mettre le son au minimum
de toute façon la fiche coupait le hp donc on reglait à l:'oreille et on branchait le pc ,ça fonctionnait très bien hier en 2005.
alain

22 mai 202022 mai 2020
2

Faire attention cependant, toutes les radios ne sont pas foutues pareil.
La tecsun pl660 a une sortie casque seulement.
La sangean 909x(de mémoire) ainsi que la tecsun pl880(elle c'est sur) ont une sortie casque, et une sortie line out. C'est cette sortie qu'il vaut mieux privilégier pour la réception de fax, elle est déjà atténuée.
Sur un PC, pas trop de soucis, on branche dans la prise micro.
Sur une tablette, le cable doit être quand même comme préconisé par fullhaya pour les raisons qu'il a donné.
Une technique qui marche bien aussi, c'est de brancher des écouteurs de qualité et mettre celui ci contre le micro de la tablette, silencieux et efficace.

23 mai 2020
0

Merci à tous pour ces renseignements...
Je viens d'essayer les écouteurs (bonne qualite)= rien
J'ai planté a moitié le jack stereo en entrée et sortie pour faire du mono= rien
Quand je branche le jack sur line out...étrange le son ne se coupe pas comme pour la fiche
écouteur classique.
Sinon je recherche un "headset buddy" mais avec deux males et j'ai rien trouvé.
Mon dieu que cela a l'air compliqué....

23 mai 2020
0

J'utilise le cable preconisé par fullhaya depuis quelques années, ça marche tres bien
ici un exemple
www.sir-ernst.net[...]-simile

23 mai 2020
-1

Mais non fou de bassan. C'est très simple il suffit de faire comme on t'a dit et cela fonctionne parfaitement. Pour ton info il n'existe pas de headsetbuddy mâle/mâle d'où les liens vers les 2 câbles nécessaires.
Ne perd pas de temps à chercher. Si ton désir réel est de recevoir les cartes météo sur tablette via BLU => tu achètes les deux câbles.
Mais il y a beaucoup d'autres solutions pour recevoir les cartes météo. Tout dépend du besoin et du programme de navigation envisagé. Tu n'as pas précisé ce point important.

23 mai 2020
0

Merci FullAya!
Donc je commande le headsetbuddy et si je comprends bien cest lui qui filtre...après lui je peux brancher un cordon stéréo male/male pour le raccorder(le cordon stéréo ne va t il pas enlever tout le filtrage ?)
Merci à Sir Ernest (je connaissait ton site super!)....
J'ai exactement la même configuration mais j'ai un Samsung et pas Ipad....
Je suis étonné de la lisibilité.
Par contre de toutes les fréquences je ne reçoit QUE 7878....(je suis au port en Manche)...mais cest un autre débat et je ne veut pas polluer le fil.....
Philou

23 mai 2020
0

A priori oui....si je regarde ta vidéo..on met un câble stereo après....pour avoir un mâle......

24 mai 2020
0

Le produit headsetbody est souvent en attente de stockage...
Est ce que ce produit convient?
www.gear4music.fr[...]et/132F
Philou

25 mai 2020
0

Il semble que non ... if faut une "atténuation". Voir la théorie ci-dessous:

06 juin 202006 juin 2020
0

CA MAAAAARRCHE!
merci Fullaya et les autres....
Cela m'emmerdait un peu de devoir commander aux US avec délais...
J'ai trouvé pour 9 euros en angleterre ce modèle avec deux sorties :1 des 2 est la bonne et on peut raccorder avec n'importe quel câble audio stereo.
Merci à tous car sincèrement c'était difficile à deviner la solution....
Philou

16 juin 2020
0

@foudebassan - donc tu utilises quoi au final ? Juste le câble "Rode SC4 3.5 Male TRRS to Female TRS" ?

16 juin 2020
0

En réalité il faut in jack a 4 poles...
Tout ce qui est mono ou stereo a 3 poles ne marche pas!
Si prolongateur il doit être a 4 poles aussi .
Philou.

16 juin 2020
0

tu peux donner l'adresse du marchand du câble et la référence ?

16 juin 202016 juin 2020
0

Un jack mono 2 rings ou stéréo 3 rings côté radio (dont les ring 2 et 3 sont connectés ensemble) le ring 1 étant la masse et un jack 4 rings côté PC/tablette/Smarthphone en utilisant juste la masse et le 2ème ring qui est l'entrée micro

Sur le schéma l'entrée micro correspond à AUX. je compte les rings en partant du jack vers son extrémité
Cela marche avec mon Sangean et mon PC Asus qui à une entrée casque/micro

17 juin 2020
0

bon ben on dirait que les Iphone/Ipad inversent GND et AUX/MIC :-(

17 juin 2020
0

Oui c'est vrai mais entre ces 2 normes CTIA et OMTP c'est pas vraiment gênant pour le cas qui nous intéresse ici où l'on branche juste le micro donc masse ou Mic. Sauf si le PC/tablette ont une masse commune avec la radio ce qui m'étonnerais.

18 juin 2020
0

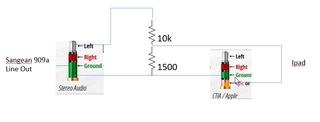

Voici le circuit juste testé avec succès entre Sangean et HF-Fax. La résistance de 1500 ohm est nécessaire pour que l'Ipad détecte un micro externe.

@Bruno972: Dans ce circuit la base est commune.
