raccordement tuyaux de production d'eau sur déssal splash 25 éco sistems

bonjour a tous les utilisateurs du déssalinisateur splash25 d'éco sistems

je suis en train de monter le miens , c'est simple mais la notice laisse un certain doute , une ambiguïté, sur l'endroit ou raccorder le tuyaux ( 6mm )de production d'eau douce .

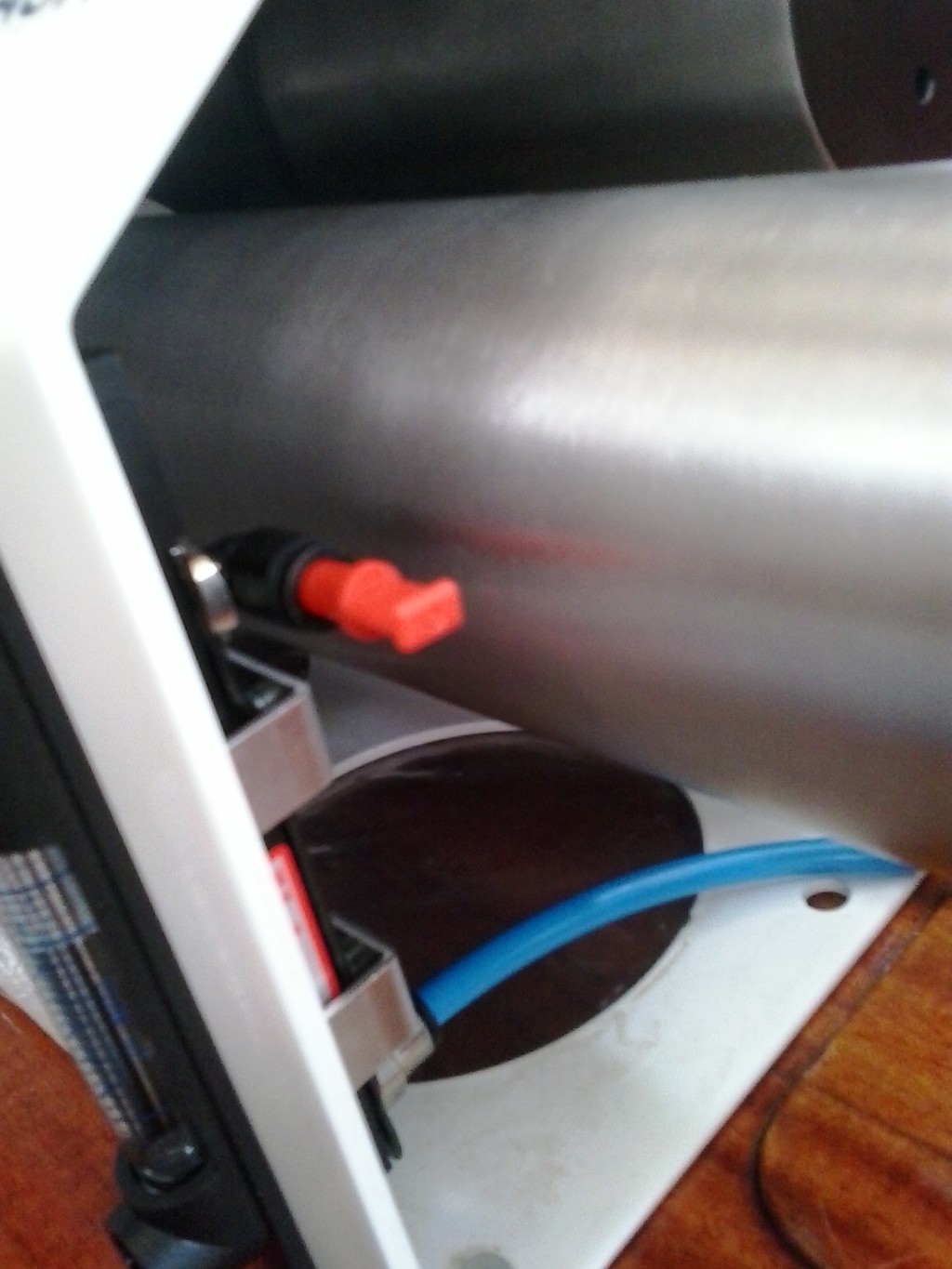

la notice semble indiquer en lieux et place du bouchon rouge sur la partie supérieur de la jauge de production , sauf que ce bouchon est impossible a enlever .

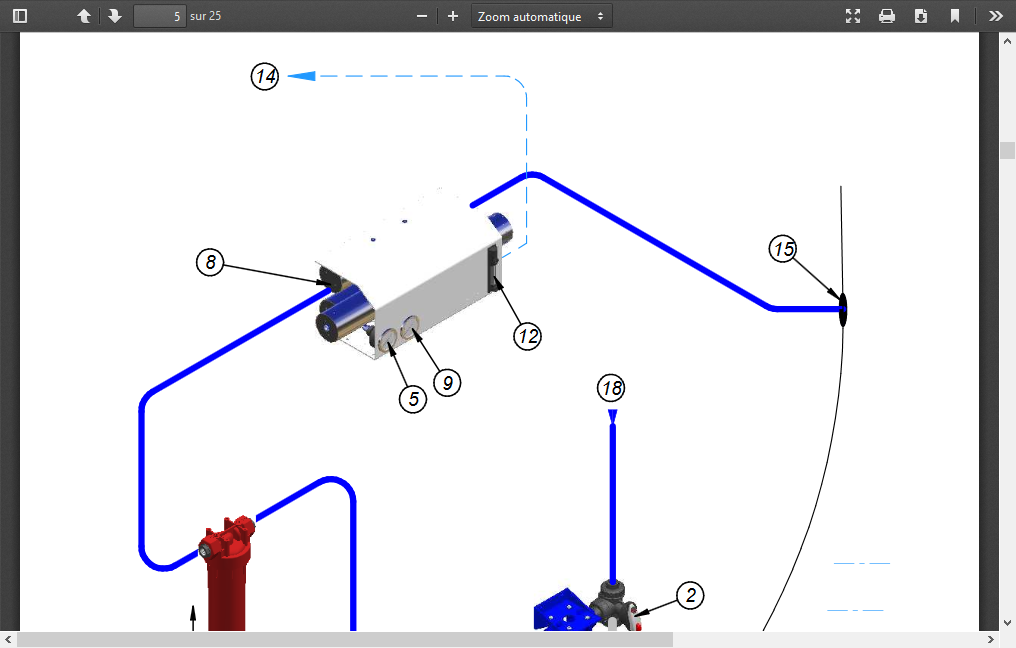

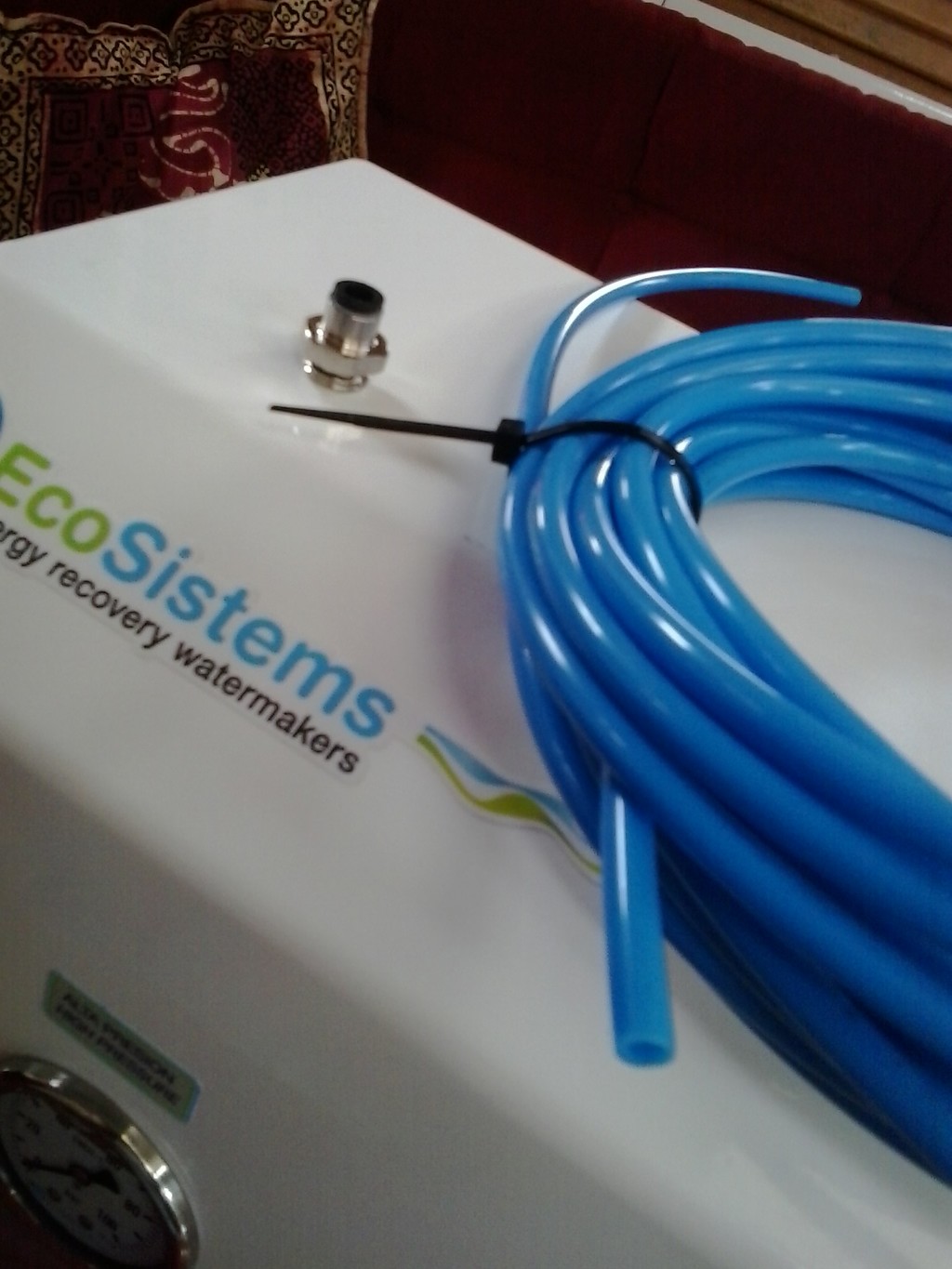

par contre un petit raccord acceptant ce tuyaux ,est fourni , il s'adapte en lieux et place du bouchon inox 6 pans qui se trouve en bout du tube contenant la membrane ,mais la notice n'indique pas cet endroit dans sa schématique .( indiqué en pointillés bleu sur le schéma)

si quelqu'un peut me dire ou brancher ce tuyaux

merci

cdlt

L'équipage
28 juin 2020
Cette discussion est en mode Débat. Les règles principales de participation :
  • Seules les réponses au sujet principal sont autorisées. Interdisant ainsi les échanges entre intervenant et favorisant les contributions.
  • Vous ne pouvez publier que 3 contributions (3 réponses au sujet principal).
  • Vous pouvez corriger et compléter vos réponse et contributions.
  • Un nouvel utilisateur ne peut participer au débat (Ceci afin d'éviter les Trolls).
L'objectif étant de favoriser l'argumentations de fond, la synthèse des idées et éviter les dérives. Bon débat a tous !
28 juin 2020
1

Pour enlever le bouchon, il faut appuyer sur le plastique nois sur lequel il est enfoncé.
Ce sont des raccords push-in que l'on retrouve beaucoup pour l'air comprimé par exemple.

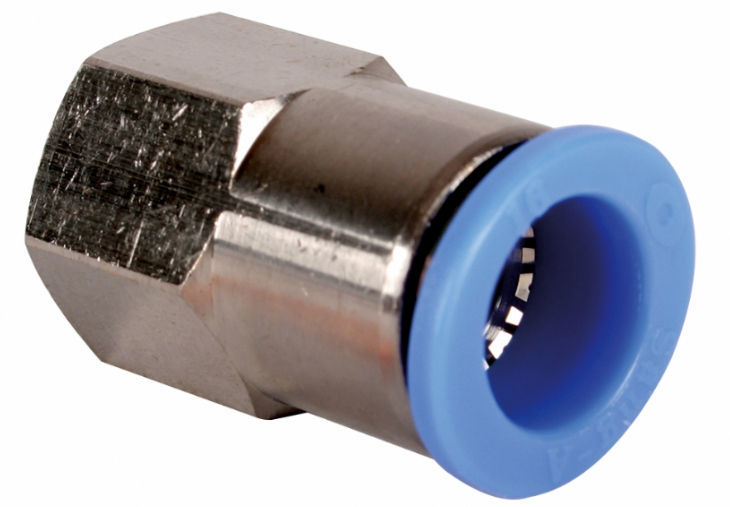

Sur cette photo en gros plan, il faut appuyer sur le plastique bleu, lequel vient 'écraser' les griffes qu'il y a derrière et qui retiennent actuellement le bouchon.
Evidemment, plus tu tires sur le bouchon, plus les griffes s'enfoncent dans le bouchon.

28 juin 2020
0

Haaa!!!
merci riga pour ce renseignement

et je pense que tu a compris comme moi en voyant le schéma , le tuyau se branche bien là ?

rien trouvé sur le net sur l'installation du tuyau de ce dessal

enfin si
mais les vidéos sont nuls !! mal filmées, mal éclairées, ...
bref non exploitables

cdlt

28 juin 2020
0

Je donne les infos pour le raccord rapide, je ne sais pas par rapport au schéma.
Le plus simple est de faire comme indiqué.
Maintenant que tu sais enlever le bouchon, ce devrait être plus simple
