raccordement télécommande/relay

Bonjour, avant de tt faire sauter ...
vous feriez comment vous ?
pour mener ces petits câble à bon port ?

#Gib'Sea

Icare50

05 mai 2025

Tous
Non lu

Bonjour, jaune (cosse de diam 3.2) du boîtier ... pls40005 mai 2025

Alors, j'ai bien fait tout ça, mais...nib, nada... Icare5006 mai 2025

le temp de latence du système est idéal pour ar... jerome196606 mai 2025

Sujet temps de latence guindeau solutionné ici ... delices207 mai 2025

Si ça peut aider : Solent07 mai 2025

Merci, j'ai bien fait ce montage là ça ne fonc... Icare5007 mai 2025

Mesurer tension piles dans la télécommande.Si p... TIR07 mai 2025

pls400

05 mai 2025

Bonjour,

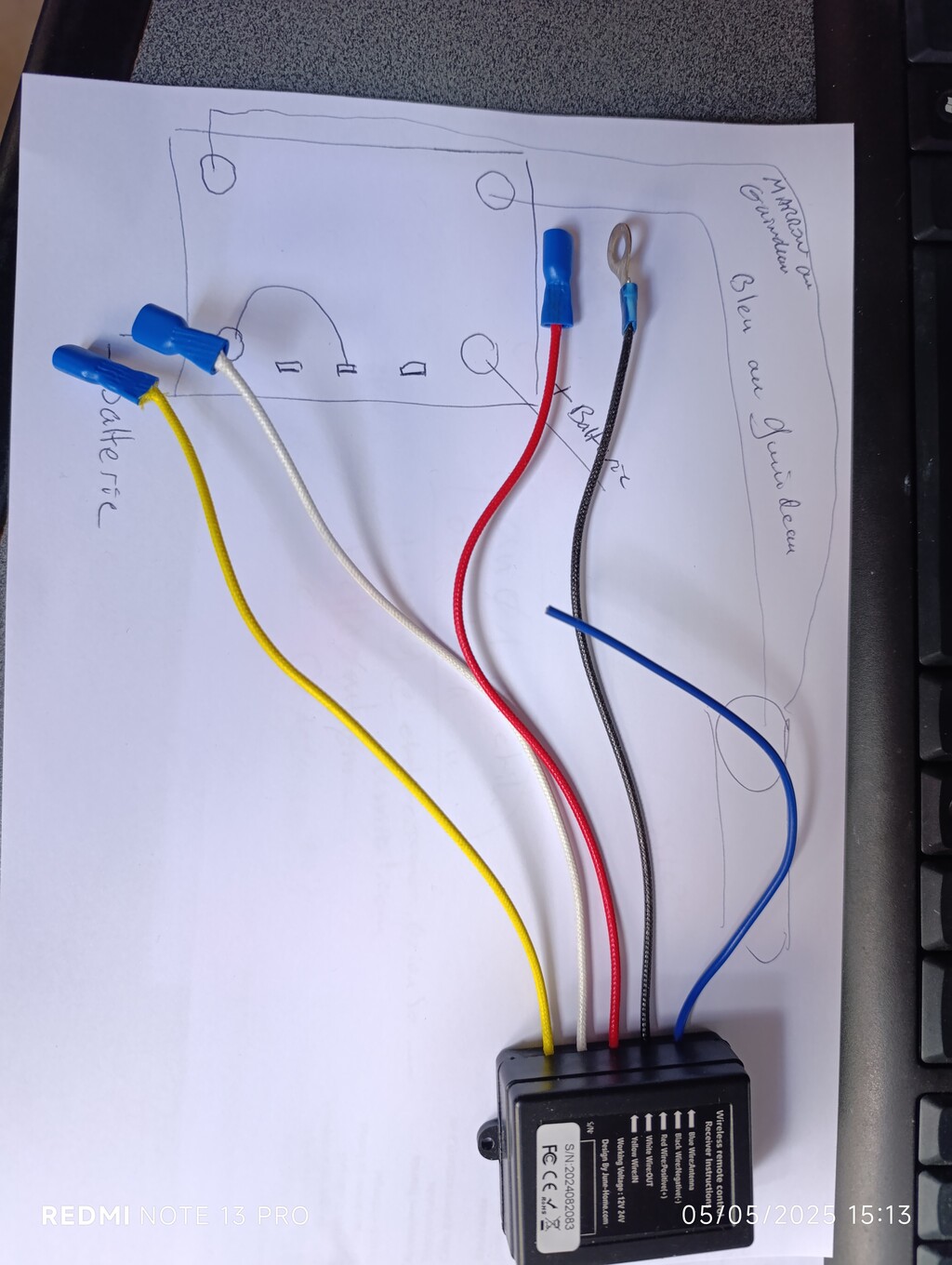

jaune (cosse de diam 3.2) du boîtier de télécommande sur A2 du relais de guindeau.
Fil blanc (cosse de diam 3.2) du boîtier de télécommande sur A1 du relais de guindeau.
Vous pouvez utiliser des cosses plates doubles de façon à conserver l’ancien système

Ensuite :

Fil rouge du boîtier de télécommande sur le +12V du relais de guindeau.
Fil noir du boîtier de télécommande sur le - du relais de guindeau.

Le fil bleu, c'est l'antenne

Mon boîtier est différent mais avec les mêmes fils, j ai bien un schéma mais je n arrive pas à l’inclure

Ajouter un commentaire

Icare50

06 mai 2025

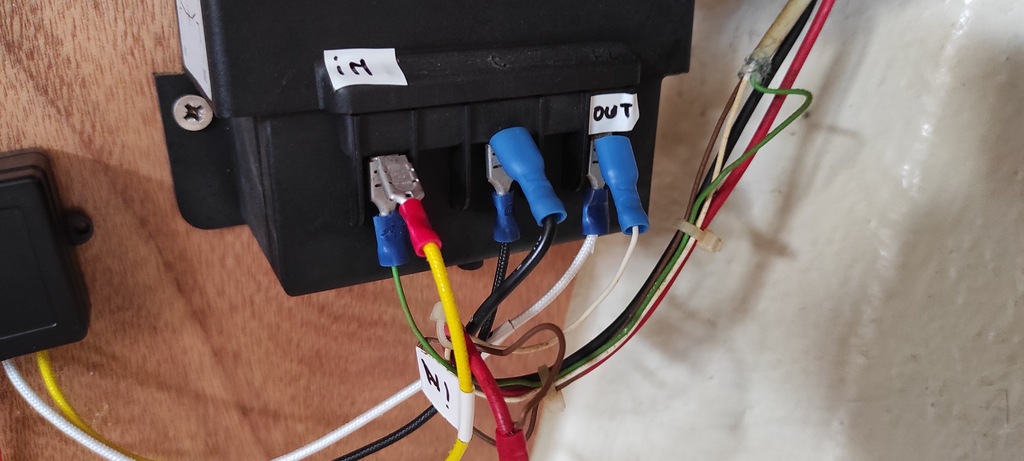

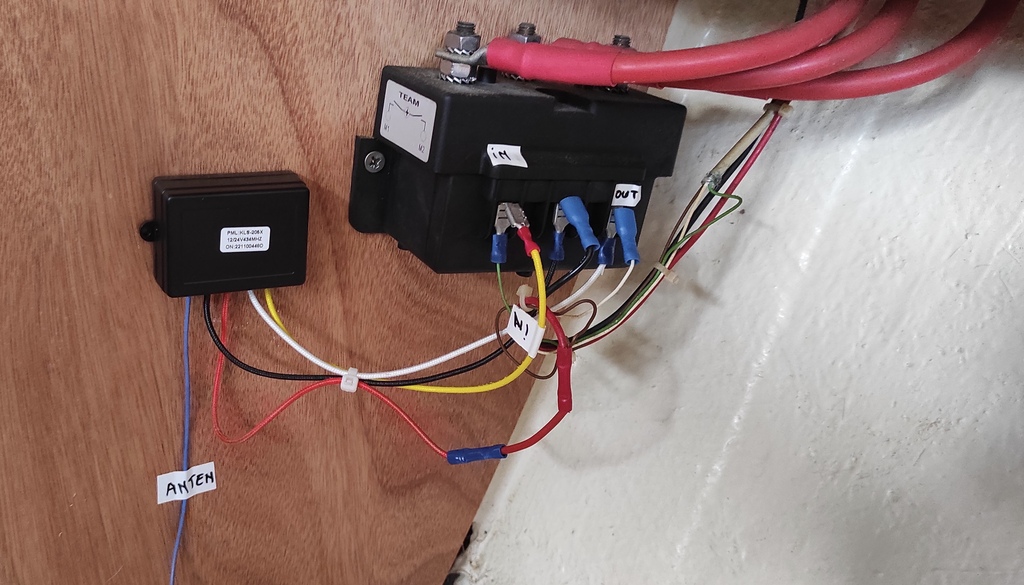

Alors, j'ai bien fait tout ça, mais...nib, nada.
Rien ne bouge, je remets les cosses sur la commande fixe, ça fonctionne!!!

Donc le relay est ok.

Soit, je me plante ds les placements de fiche, mais en même tps y'a pas 36 solutions...
Soit le boîtier de télécommande serait hs...(mais il est neuf, jamais servi!)

Y'a t il un moyen de tester le dit boîtier ?

Voili voilou.

Ajouter un commentaire

jerome1966

06 mai 2025

le temp de latence du système est idéal pour arracher le davier....le plus sur et de mettre une télécommande filaire...sans piles a changer....

delices2:Sujet temps de latence guindeau solutionné ici par Fabien83 : www.hisse-et-oh.com[...]uindeau Et le produit est ici : www.amazon.fr[...]SV69V38 ·le 07 mai 17:33
