Raccordement NMEA 183 tack tick et traceur Raymarine A70D

Bonjour,

je suis à la recherche d'informations sur les schémas de câblage.

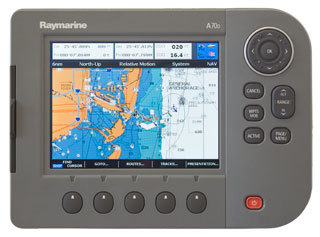

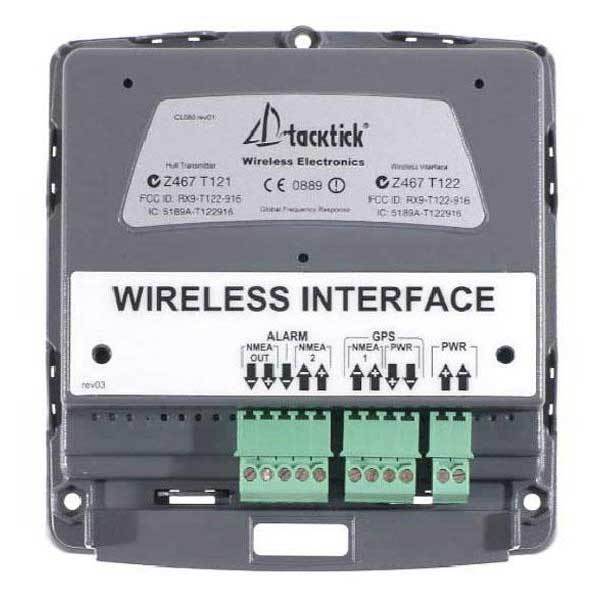

Mon voilier est équipé du système Raymarine TACK TICK avec le transmetteur Wireless T122, ainsi qu'un traceur ray marine A70D et un pilote ray marine ST2000.
Pour autant, je n'arrive pas à trouver un schéma me permettant de câbler l'ensemble et que les données soient transmises entre les 3 systèmes... même marque et même protocole à priori...

Quelqu'un aurait-il un schéma ou pourrait m'indiquer où trouver les infos pour que je puisse faire le raccordement moi même ?
Merci d'avance

L'équipage
15 avr. 2021
15 avr. 2021
0

Tout va se connecter en NMEA0183. Sortie du T122 vers entrée du A70, sortie du A70 vers entrée pilote. Pour les couleurs du A70, voir la notice sur le site Raymarine
