Raccordement groupe hydraulique Rv07 Lecomble et Schmitt

Bonjour. Je siis au bateau et avec acces internet reduit
Pouvez vous m indiquer comment on raccorde le groupe hydraulique Rv07
que l on m a donne il y a des annees...et j edsaie de l installer...je sais que ce groupe possede une pompe qui fonctionne par inversion de sens de rotation....
J ai perdu la notice...et j ai 2 gros fils marron et bleu qui alimente la pompe et 2 autres fils blancs plus petits qui sont sur une electrovanne.
Pouvez vous me dire comment je raccorde ces 4 fils.....
Merci LECELTE

L'équipage
15 sept. 2017
15 sept. 201716 juin 2020
0

Hello,
Ci-joint doc de principe que j'ai, si cela peut te servir.....
Pour moi les 2 gros fils marron et bleu = alim puissance de ta pompe et les 2 fils blanc c'est la vanne by-pass; tous ces fils sont à raccorder sur ton calculateur, tu dois y avoir une sortie puissance et deux bornes pour la vanne by-pass.
Bon courage, dommage je suis aux Sables, sinon j'aurai pu aller te donner un coup de main.
Claude.


17 sept. 2017
0

resalut,
impossible d'ouvrir tes fichiers ! regardes le post que j'ai mis en dernier, et tu comprendras ma "bidouille" mon calculateur n'a pas de sortie pour bypass, étant prévu pour alimenter un vérin électrique , en réfléchissant je pense que la bobine de l'électrovanne bypass n'est pas alimentée en 12V ( moi j'ai mis du 12V permanent) si tu pouvais mesurer la tension sur l'alimentation de la bobine (ou en sortie de calculateur) cela m'aiderait ...merci et bon séjour et nav en Vendée.....LECELTE

15 sept. 2017
0

bonjour
exact les 2 gros fils pour la pompe les 2 petits pour le cluch
pour le sens essayer et éventuellement inverser
pas de risque de court circuit

16 sept. 2017
0

Salut le celte,
Si ca peut t'aider...
www.pyiinc.com[...]ots.pdf
Mamita

16 sept. 201716 juin 2020
0

Merci , mais les docs techniques sont des notices d'installation et ne donnent pas les tensions , polarités, et quand elles sont présentent, car j'installe un groupe hydraulique RV07 LetS sur une calculateur ancienne génération ST2000 prévu pour vérin élec que je conserve (pour retour des infos du moteur) et je crée un interface de puissance pour alimenter la pompe hydraulique Let S ( inversion du sens de rotation par inversion de polarité), tout fonctionne, lorsque je raccorde en permanence l'électrovanne en 12V SAUF qu'il chauffe au bout de quelques minutes....ET si je le laisse en bypass, le vérin reste libre lorsqu il n'est plus en fonction...donc le gouvernail n'est plus maintenu en position .....
que faire pour que l'électrovanne ne chauffe pas ?
est ce qu'il est prévu pour être alimenté en permanence (sauf lorsque je reprend la barre en manuel......)
merci pour votre expérience et vos lumieres
LECELTE

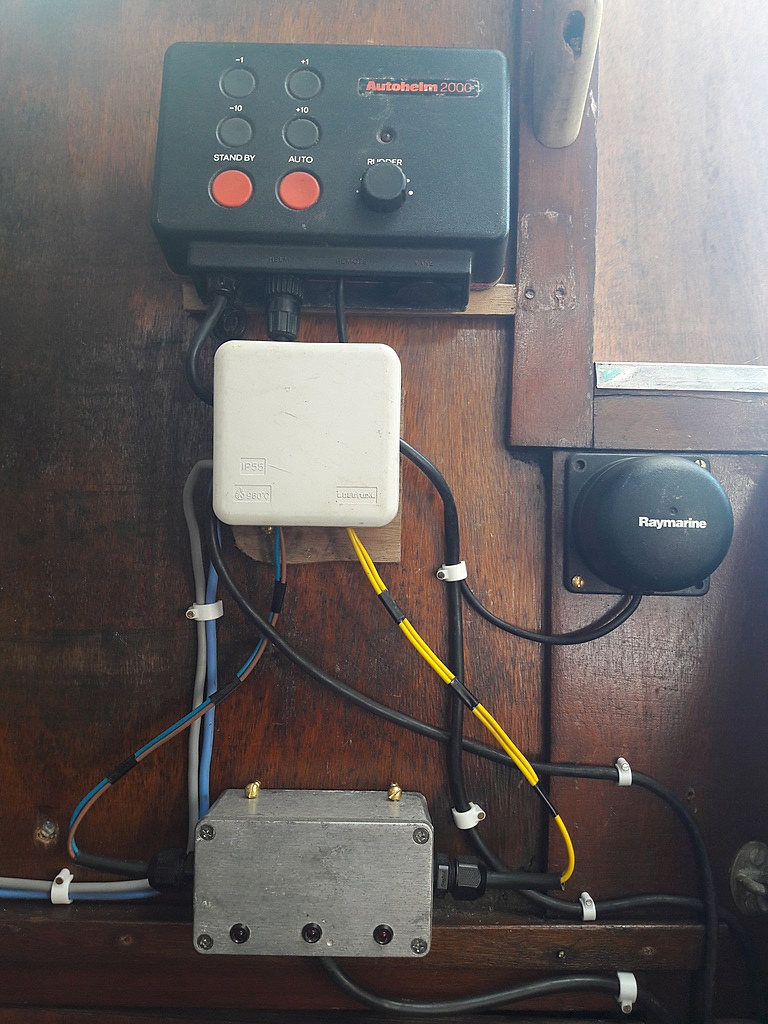

ci joint mon adaptation, en bas le boitier interface de puissance

17 sept. 2017
1

Sur les pilotes il y a une tension de maintien.lecluch envoie du 12v et la tension baisse
Alain

18 sept. 2017
0

Ok.merci...je vais mettre un relais temporise avec du 12v au collage...et un tension de...x volts de maintien a determiner apres x secondes....
Ca devient une usine a gaz.....mais mon pilote m aura coute 0 euro + 40 € de bidouille (je compte pas mes heures.....de mo ! = du plaisir.. LECELTE

18 sept. 201718 sept. 2017
0

Bonjour Le Celte,

regarde LS a crée ce produit il y a longtemps, pour limiter la conso des électros vannes pour des calculateurs anciens qui ne baissaient pas le courant de maintien.
Sauf erreur c'est l'Intensité qui est baissée et non la tension.
