Raccordement de 4 Batteries

Bonjour,
Nous avons actuellement sur notre bateau 2 paires de 2 batteries une à bâbord l autre à tribord distantes de 4 mètres . Je souhaite les brancher en parallèle sans les changer de place. Est ce possible?
Merci pour vos réponses
Bon vent!
Léna

L'équipage
09 déc. 2014
09 déc. 2014
0

oui, c'est possible. Il faut juste pouvoir passer les câbles ad'hoc. La section peut être importante (au mini du 35 mm2) mais faut la calculer.

Ce sera l'occasion de rebrancher le parc servitude "correctement" entre le + et le -.

Il faut que le + soit relié au + de la première batterie du parc et le - sur la dernière.

les longueurs totales de câbles + et - doivent être identiques.

09 déc. 2014
0

Merci Pilotedebord. Comment fais tu pour calculer la section?

09 déc. 201416 juin 2020
0

Par exemple ici
www.plaisance-pratique.com[...]-cables

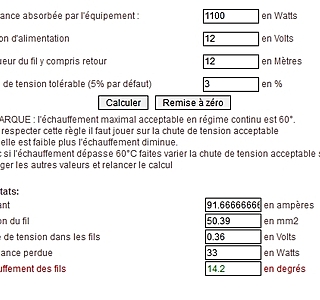

Exemple de calcul:
Puissance absorbée: démarreur 1100 W (= 90 A @ 12 V)
Tension: 12 V
Longueur du fil aller et retour : 12 (= 6 x 2)
Chute de tension tolérable: 3 (%)

Résultat: du 50 carré (= 0 AWG chez les anglo-saxons)
avec 5% de chute: du 30 carré (= 2 AWG chez les anglo-saxons)
etc...

09 déc. 201416 juin 2020
0

Pas de problème avec un câble de forte section.
Mais bien respecter le schéma de câblage optimal
voir
www.plaisance-pratique.com[...]ries-en

09 déc. 2014
0

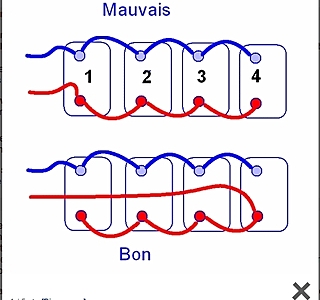

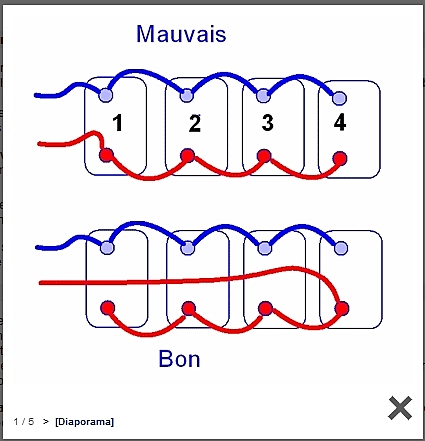

Schéma de câblage (c'est le même que celui de Pytheas) :

09 déc. 2014
1

Un truc pas évident au premier abord sur les schémas de branchements : il faut, disons que c'est mieux, si la longueur totale des câbles + et - est la même entre les batteries et le point d'entrée dans le circuit d'alimentation.
