raccordement alternateur

j'ai recu un alternateur VALEO ALT.A13N143M 30A avec régulateur mais sans plan de montage au niveau électrique. Quelqu'un connait-il le schémat électrique?
Patrick

L'équipage
25 avr. 2009
25 avr. 2009
0

avec un peu de chance
si montage avec - à la masse

D = M =Masse

B = + = + batterie

W = R = compte tour

61 = L = lampe témoin de charge 3 w qui doit se raccorder en sortie de contact

si alternateur isolé

D = M = - batterie

le reste est inchangé

amicalement

25 avr. 200916 juin 2020
0

Alternateur
Salut à tous,
Bjr Rainbow,

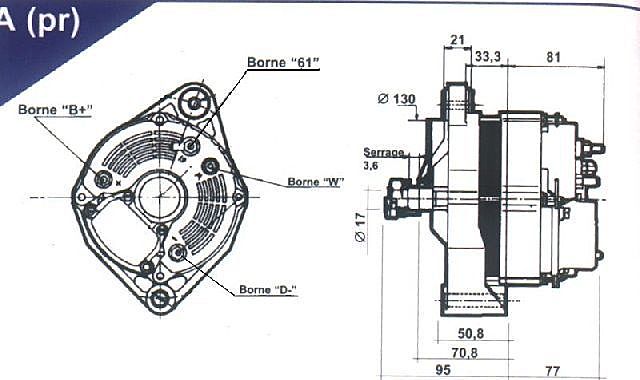

Si ton alternateur est bien un Valéo A13N143M 30A, ce devrait etre le schéma ci-joint, et qui confirme le branchement électrique de JP.
Toutefois attention, sur mes docs (Reya 2004), cet alternateur est donné en...28v.
Amicalement,
Daniel

25 avr. 2009
0

raccordement alternateur
merci à tous, je vous tiendrais au courant....
Patrick
