Quille relevable sur Etap 22

Bonjour,
Je rencontre quelques problèmes de manipulation de la quille relevable sur mon Etap 22. Elle ne semble pas monter et descendre sur la totalité de son amplitude et le vissage à la clé est très dur.
Auriez-vous quelques conseils et éventuellement des photos du système mécanique démonté?
Merci
Bal

L'équipage
24 fév. 2010
24 fév. 2010

voir
www.etapyachting.com[...]/

soit lubrifier la pièce qui est traversée par la vis

soit nettoyer, quille, voile, vis

soit remplacer la vis si tordue ou faussée suite à un choc

24 fév. 2010

de toute façon,
c'est assez dur pour remonter et une rallonge en hauteur sur la clef n'est pas superflue.
il y a un fil la dessus mais faut le trouver.

dans l'idéal, mettre le bateau au sec sur un ber et la manoeuvrer histoire de voir son débattement et compter les tours de clef, dans les 150 si ma mémoire n'est pas trop usée.

24 fév. 201016 juin 2020

il aura fallu
la remonter au maximum car, il n'y avait plus assez d'eau pour passer les sangles!

24 fév. 2010

Plans de l'ensemble et sous ensembles
Bonjour,
J'ai eu un ETAP 22 et j'ai rencontré les mêmes difficultés, à l'époque, ETAP m'a fourni les plans du système, il me faudrait ton adresse mail pour te les adresser. Petite astuce, percer un trou en haut du puit de dérive qui remonte à l'intérieur du carré (bien sur au dessus du niveau de flottaison) et par ce trou, graisser directement la vis sans fin. Sans ça, lors du vissage, il y a frottement sur une platine en bronze (si je me souviens bien) j'avais changer cette platine en bronze pour une identique en composite PTFE chargé fibre de verre. Je crois qu'il m'en reste un exemplaire si je le retrouve, je te l'enverrai avec plaisr.
Cordialement

24 fév. 2010

Quille Etap 22
Bonjour mhavard,

Je possède également un Etap 22 pourriez-vous me faire parvenir les plans du système ?

D'avance un grand merci.
Didier.

25 fév. 2010

bravo à mhavard
pour la solidarité qu'il manifeste pour dépanner un "copain" dans l'embarras.

C'est aussi à cela que sert un Forum; A donner souvent plus qu'à recevoir.

25 fév. 2010

La quille de l'Etap 22
Merci à mhavard et à tous pour vos aides et vos réponses. J'imprime les croquis et j'étudie la chose. Bravo encore pour la réactivité et la solidarité.

25 fév. 201016 juin 2020

Plans en 3 fois

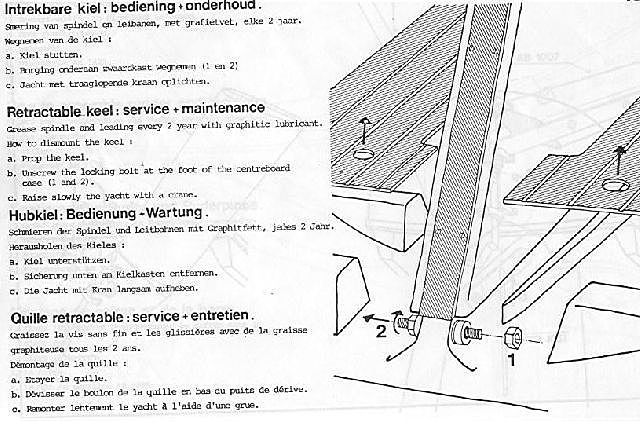

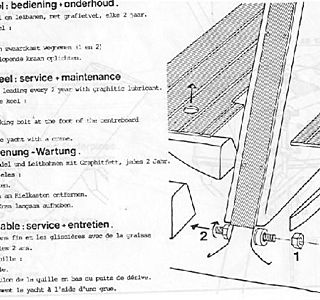

1 quille rétractable
C'est en haut du puit que l'on peut aménager une ouverture pour graisser directement la vis sans fin

25 fév. 201016 juin 2020

2ème envoi

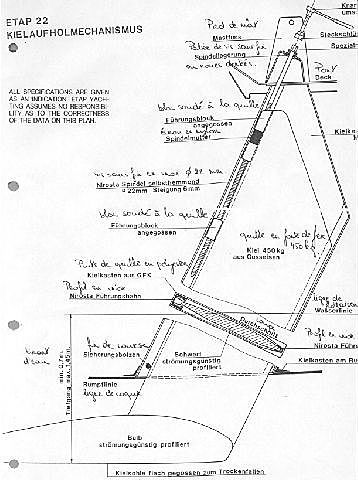

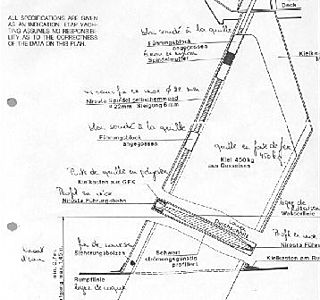

Plan de système de relevage

25 fév. 201016 juin 2020

3ème envoi

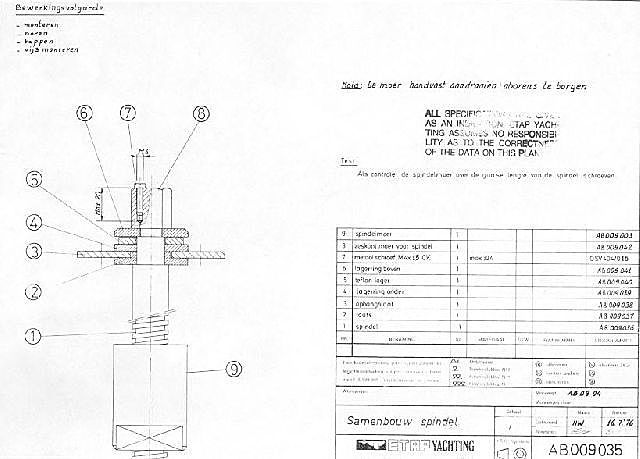

détail du palier

07 juil. 2022

Bonjour mhavard,
c'est super de voir ces shémas mais ils sont assez difficiles à lire... Merci pour ce partage.
Je suis aussi propriétaire d'un Etap 22 et je démarre ma 2e saison. Hier en appareillant et en descendant la quille je me suis aperçu que je perdais des petites billes de roulement et qu'un joint se cassait en morceaux, serait-ce le palier ? et est-il possible de le changer sans sortir le bateau ? (j'ai pu la remonter après ma sortie mais j'ai eu une sensation de dureté plus forte que d'habitude...
Merci de me renseigner si possible,
Atakaroa

08 juil. 2022

Bonjour,
Désolé mais j’ai changé de voilier depuis et je n’ai plus les plans.
Bonne chance,
Cordialement

07 juil. 2022

Éventuellement pour l’achat de pièces

davidmorrisboats.co.uk[...]e-parts
