Qui sait identifier ce bidule?

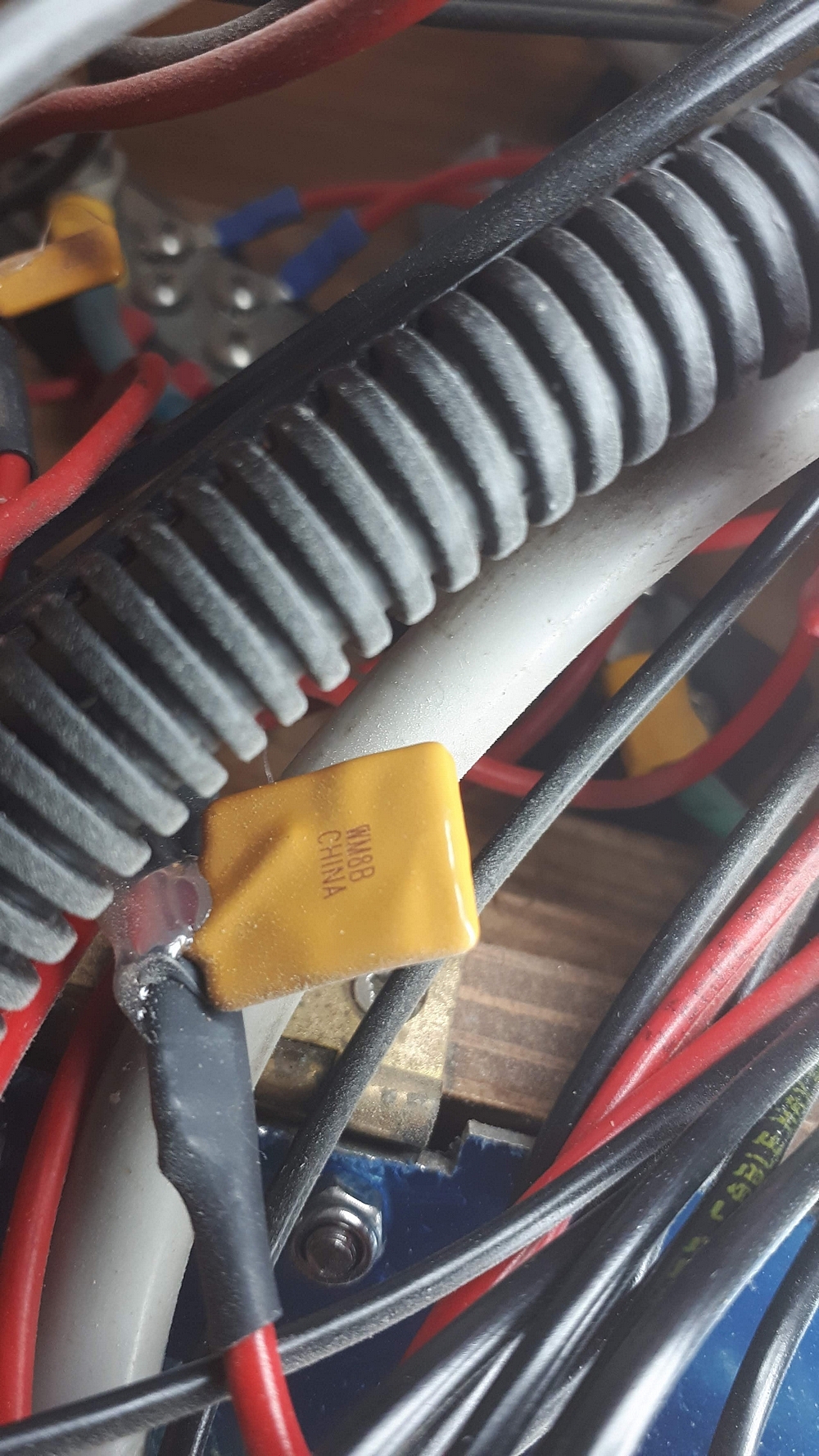

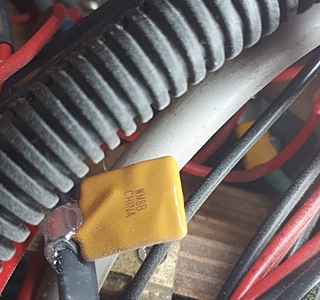

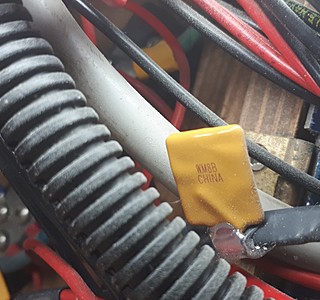

Bonjour à tous, je suis en train de vérifier les circuits électriques, je ne vois pas d'autre protection sur le tableau des instruments, éclairages, etc, que ce petit bidule, est-ce un fusible, une diode, ou autre?
Si c'est un fusible, je ne vois pas comment le remplacer facilement s'il vient à se couper?
Merci de vos lumières!

L'équipage
24 jan. 2020
24 jan. 202016 juin 2020
0

la photo n'est pas passée!
trop grosse?
Rien à faire, ça ne passe pas
J'ai réduit la taille de 3MO à 300 kO, ça marche!


24 jan. 2020
0

Avec la photo ...ce serait mieux 😊


24 jan. 2020
0

Comme ca on dirait un condensateur...


Papy-Zoom:oui, mais à quoi peut-il servir sur le +12V (installation bipolaire, 2fils, sur bateau alu)·le 24 jan. 2020 19:14
ATCFrog:A rien, surtout branché sur un seul fil. Ca y ressemble juste, c'est pas ca.·le 25 jan. 2020 09:02
24 jan. 2020
1

Ca ressemble à un polyswitch, une résistance à coefficient de t° positif. C'est +- comme un fusible mais "réarmable" automatiquement.


Papy-Zoom:Intéressant! si je comprends bien, ça coupe en cas de surchauffe momentanée, mais ça ne protège pas en cas de court-circuit : il me semblerait plus prudent d'ajouter un vrai fusible en série? ·le 24 jan. 2020 20:13
Nemo1370:Plutôt qu'un long discours ...fr.wikipedia.org[...]ble_PTC ·le 24 jan. 2020 20:17
24 jan. 2020
4

Mon équipe d'experts m'indique que ça vient de Chine.


24 jan. 202016 juin 2020
0

Je plussoie avec Nemo, mais il faudrait une meilleure image de façon à déchiffrer correctement ce qui est écrit, recto et verso (on ne sait jamais...).
Si c'est réellement un Polyswitch (ou équivalent), ça ne se remplace pas car lorsqu'il y a problème ou surintensité, ces fusibles réarmables (ou CTPP) se "coupent" puis en refroidissant redeviennent passant sauf si le défaut est toujours là.
Maintenant, il faudrait en savoir plus pour connaître les caractéristiques du bidule. Peut-être demander à l'ancien propriétaire?



Papy-Zoom:Oui, c'est tout à fait ça, H&0 champion, réponse en 40' chrono!Par précaution, je vais ajouter des fusibles. J'ai bien noté qu'il peut se produire une coupure en cas de surchauffe momentanée, mais je ne vois pas bien le cas se produire sur un bateau, où les consommateurs travaillent sous une intensité constante (sauf le vérin du pilote). Par contre, un court-circuit peut se produire , fils dénudés par exemple, et là le fusible est indispensable.·le 24 jan. 2020 20:35
Papy-Zoom:La nuit portant conseil (insomnies...), je me suis rendu compte que mettre un fusible en série avec ce "polyswitch" serait stupide : ou le switch coupe, et le fusible ne sert à rien, ou le fusible saute, et le switch est protégé.Donc, ou bien je ne change rien, ou bien je remplace tous les switches par des fusibles.·le 25 jan. 2020 09:31
outremer:Il faut aller dans le sens de la sécurité. Exemple dans une maison le Disjoncteur général EDF est précédé de fusibles EDF et suivi de disjoncteurs ou fusibles en aval. Et c'est le fusible qui va au final permettre d'éviter une catastrophe. Les fusibles automatiquement réarmables ont l'inconvénient théorique de justement pouvoir reconnecter sans vérification sérieuse. ·le 25 jan. 2020 19:03
FredericL:Les polyswitchs servent surtout à protéger des surcharges un équipement (moteur, ampli, etc.). Leur usage n'exclut pas le montage d'un fusible pour protéger le circuit des autres défaillances (court-circuit par exemple). ·le 26 jan. 2020 12:11
25 jan. 2020
0

L'idéal serait de savoir ce qu'il y a d'écrit recto verso du bidule pour connaître ses caractéristiques précises (tension, intensité de coupure, etc.). Sur quoi c'est branché aussi, je viens d'aller voir ta fiche, je ne vois pas le bateau, je sais seulement que c'est une coque alu, mais pas sa longueur et donc la complexité du circuit électrique.


Papy-Zoom:Les références inscrites sur les bidules sont: WM88 d'un côtéX16 GF 500 ou X16 GF 800Ce tableau alimente :Les eux de nav,le feu de mouillagel'éclairage des cabinesl'éclairage du carréLa VHF,Auxiliaires (auto-radio, chargeur USB)Pompe de caleInstruments : GPS, Traceur, AISImpossible de joindre des photos à ces commentaires, voir autre post ·le 26 jan. 2020 08:34
25 jan. 2020
0

Les caractéristiques sont sur le lien ci dessus


26 jan. 202016 juin 2020
0

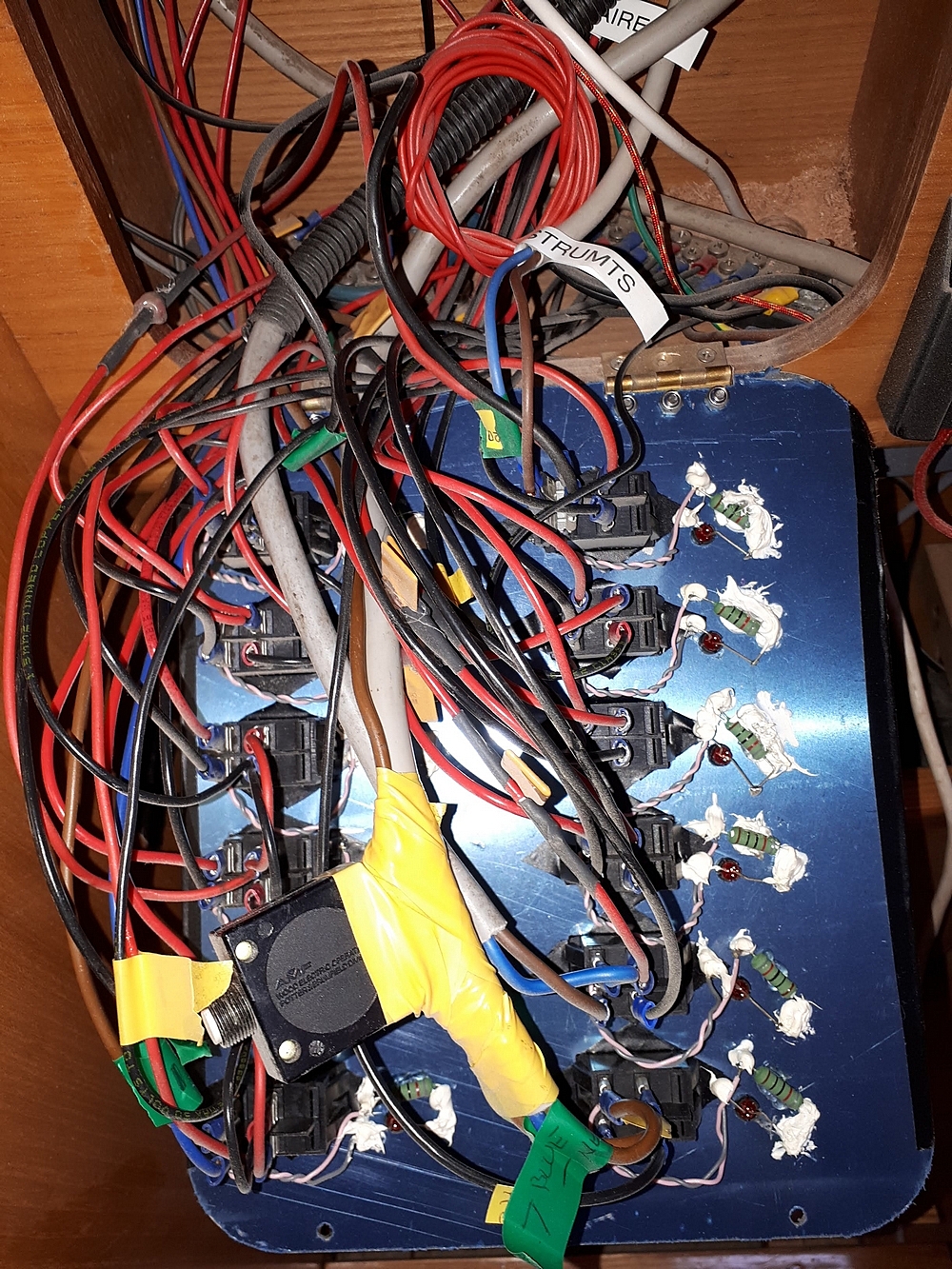

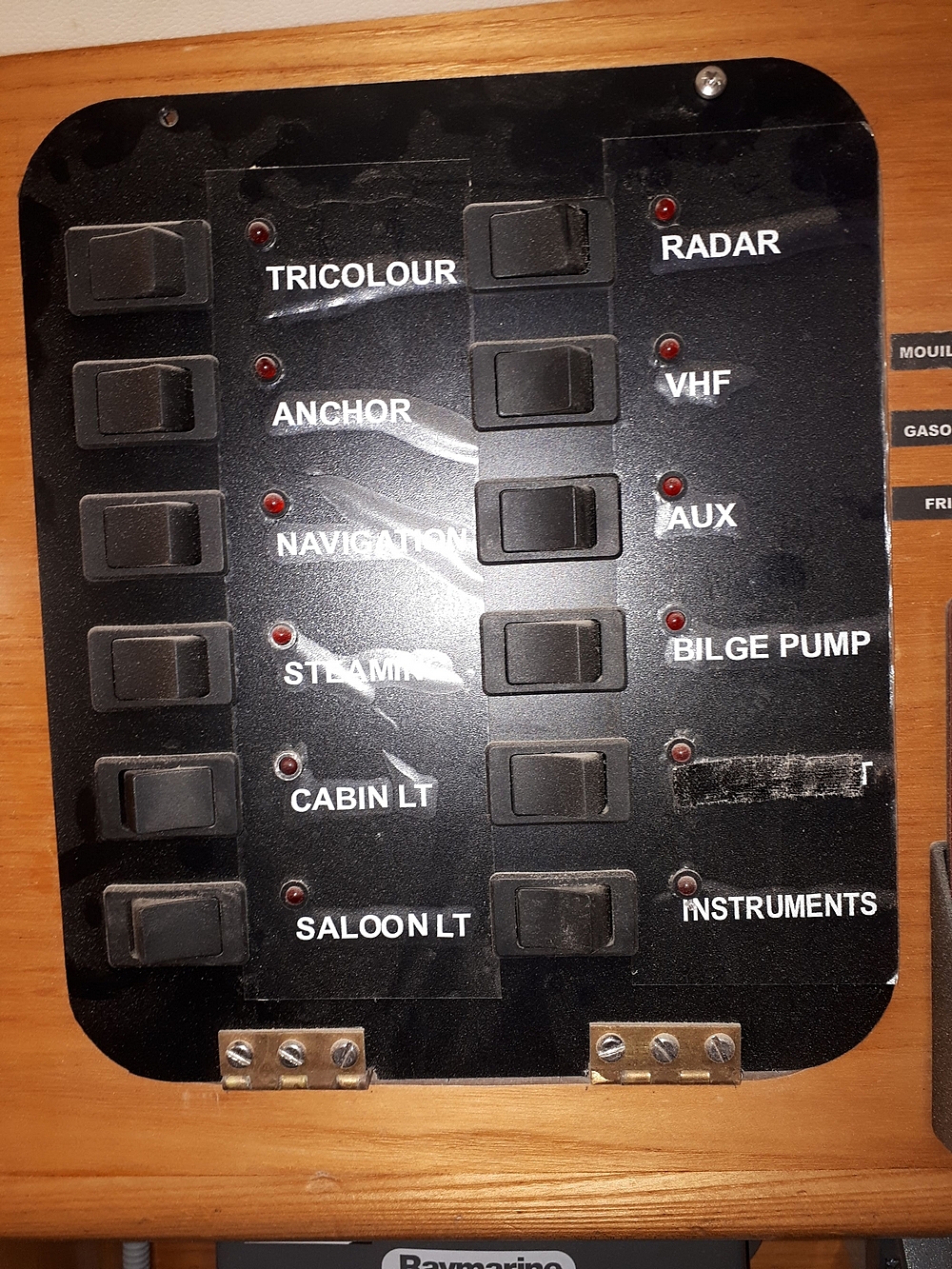

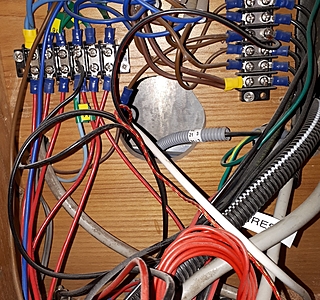

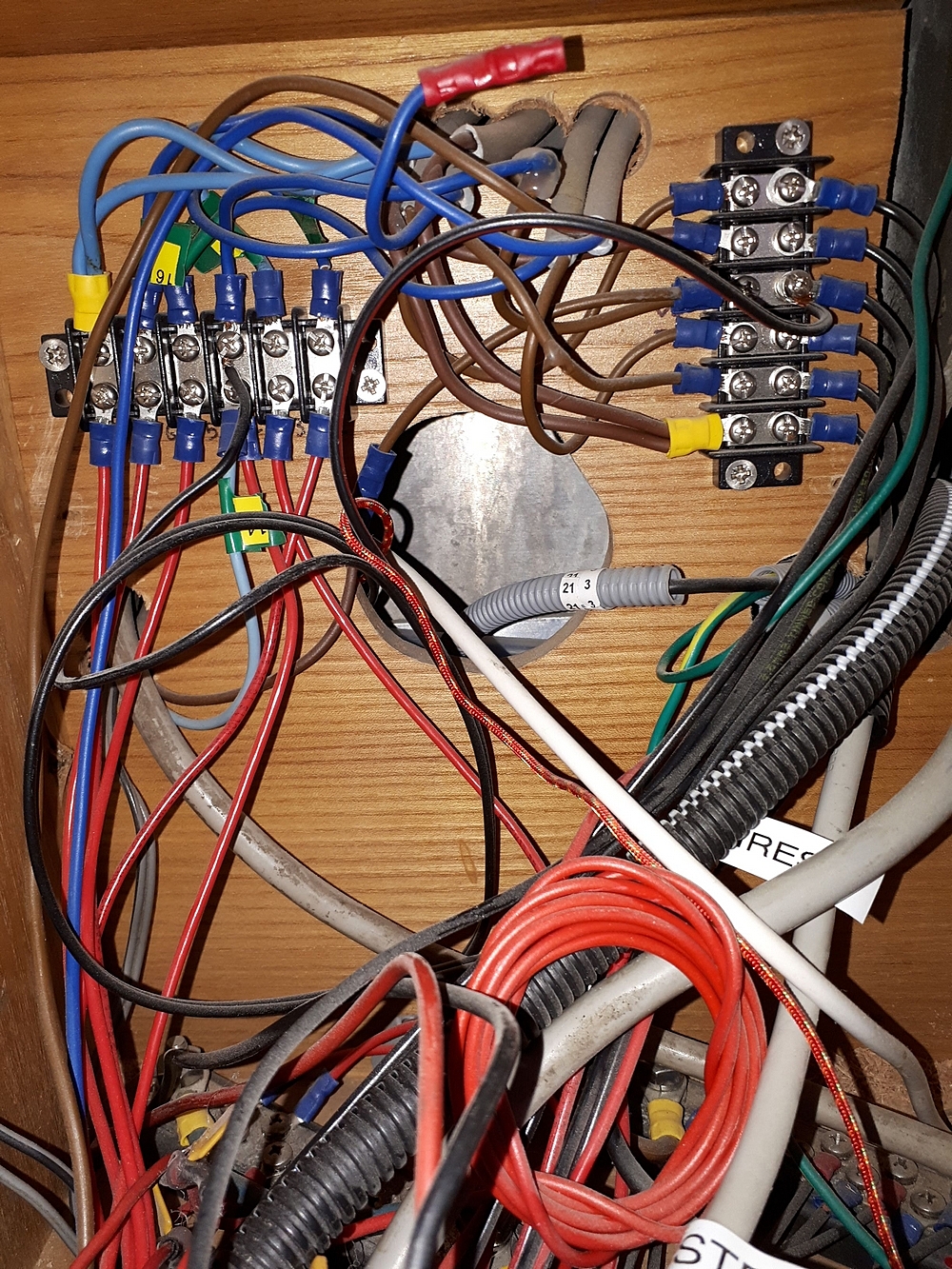

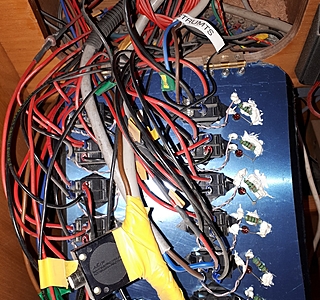

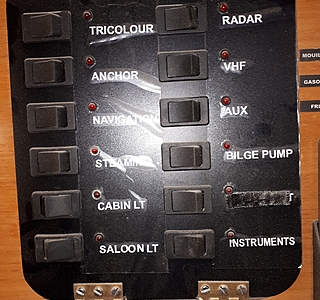

les photos du tableau


26 jan. 2020
0

On peut tout de même espérer qu'il y a quelque part au moins un vrai fusible ou disjoncteur en protection générale (sur une photo on semble remarquer de la poussière de bois sur des connecteurs: méfiance).


Papy-Zoom:Je suis en train de faire le plan de l'installation électrique, et je n'ai trouvé aucun disjoncteur sur le 12V, sauf pour le guindeau et le radar. Disjoncteur différentiel sur le 220V. La poussière de bois, c'est normal, ponçage pour refaire certains vernis.·le 27 jan. 2020 08:16
27 jan. 2020
0

Il est évident que le polyswitch a une durée de vie, il est donc souhaitable de mettre en amont un disjoncteur thermique ou autre calibré par la section des câbles (à priori supérieur au polyswitch) pour sécuriser le court circuit, si bien sûr ce disjoncteur permet de sécuriser plusieurs circuits (exple 3 circuits indépendants de câbles 1mm2 protégés par des polyswitch de 1A peuvent être protégés par un disj de 5 ou 10A)
A voir donc l'installation.
JL.C


27 jan. 202027 jan. 2020
0

mon dieu ! mon dieu ! mon dieu !!!

pareil polyswich

fr.rs-online.com[...]es-ptc/

  • Donc vérifier ce qu'il alimente. -tester s'il fonctionne. -remplacer par quelque chose de plus sécuritaire en respectant le calibre de chaque départ !
  • Domestiquer ce câblage avec du BOLDUC ou des petits rilsan nylon

Papy-Zoom:Merci de prier pour moi!Que penser de remplacer ces polyswitch par un coffret porte-fusibles comme celui-ci? : media1.svb-media.de[...]bf5.jpg Pour ce qui de domestiquer les câbles, j'ai déjà fait provision de rilsans!·le 27 jan. 2020 18:34
a_guy:ce genre là ! fr.rs-online.com[...]811173/ ·le 28 jan. 2020 13:31
Papy-Zoom:oui, mais ils sont unipolaires, il me faut du bipolaire.·le 28 jan. 2020 18:59
27 jan. 2020
0

Le câblage du tableau n'est pas très rassurant. Le polyswitch n'est pas optimum. Il fonctionne par élévation de la température causée par le passage du courant. Il dépend donc de la température ambiante et sont "re-déclenchement" est souvent plus rapide que le déclenchement initial. Un fusible genre ATO a ma préférence.

Olivier


Papy-Zoom:C'est en effet ce que j'envisage, merci de me conforter dans mon choix.·le 27 jan. 2020 22:17
28 jan. 2020
0

Les Polyswitch ou équivalents sont intéressants dans certains montages à terre qui permettent de mettre temporairement hors service un circuit.
Sur un bateau, ça peut être aussi très intéressant, sauf que si l'on a un défaut électrique sur un bateau, il est souvent définitif et pérenne et là, ce genre de produit convient moins bien.
Ce sont des choix à faire en sachant ce qu'on fait. Sur une ligne de haut parleur, ça va, sur une ligne alimentant un feu de mât électronique qui se met en court-circuit, c'est moins bon.


Papy-Zoom:Merci Philippe, c'est parfaitement clair!·le 28 jan. 2020 11:24
28 jan. 2020
0

Bonjour,
j'ai eu à faire à des polyswitchs... J'appelle ça un "générateur de panne aléatoire". En effet, en cas de surintensité, le polyswitch s'ouvre et donc génère une "panne"...puis il refroidit doucement et le circuit se ferme (ce qui peut être dangereux car remise en route inopinée, après "un certain temps")
Donc le pire c'est d'avoir un polyswitch dans une installation sans le savoir car dans ce cas on a une panne qui apparait et disparait

Mais ce peut être un bon outil. Typiquement sur un guindeau ou un propu d'étrave, qui peuvent surchauffer en cas de blocage. Dans ce cas, le polyswitch joue son role puis retour à la normale quand il refroidit, pas de fusible à changer. Je mettrais quand même un fusible en série.

De mémoire il y déjà un fil sur le sujet, mais le moteur de recherche est complètement dans les choux : en tapant polyswitch on ne trouve même pas ce fil...

Malheureusement google est meilleur : www.hisse-et-oh.com[...]yswitch


24 fév. 202016 juin 2020
0

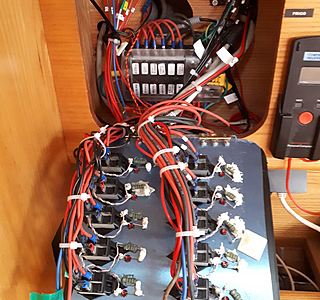

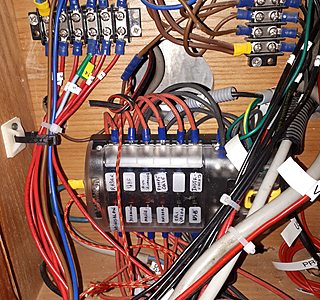

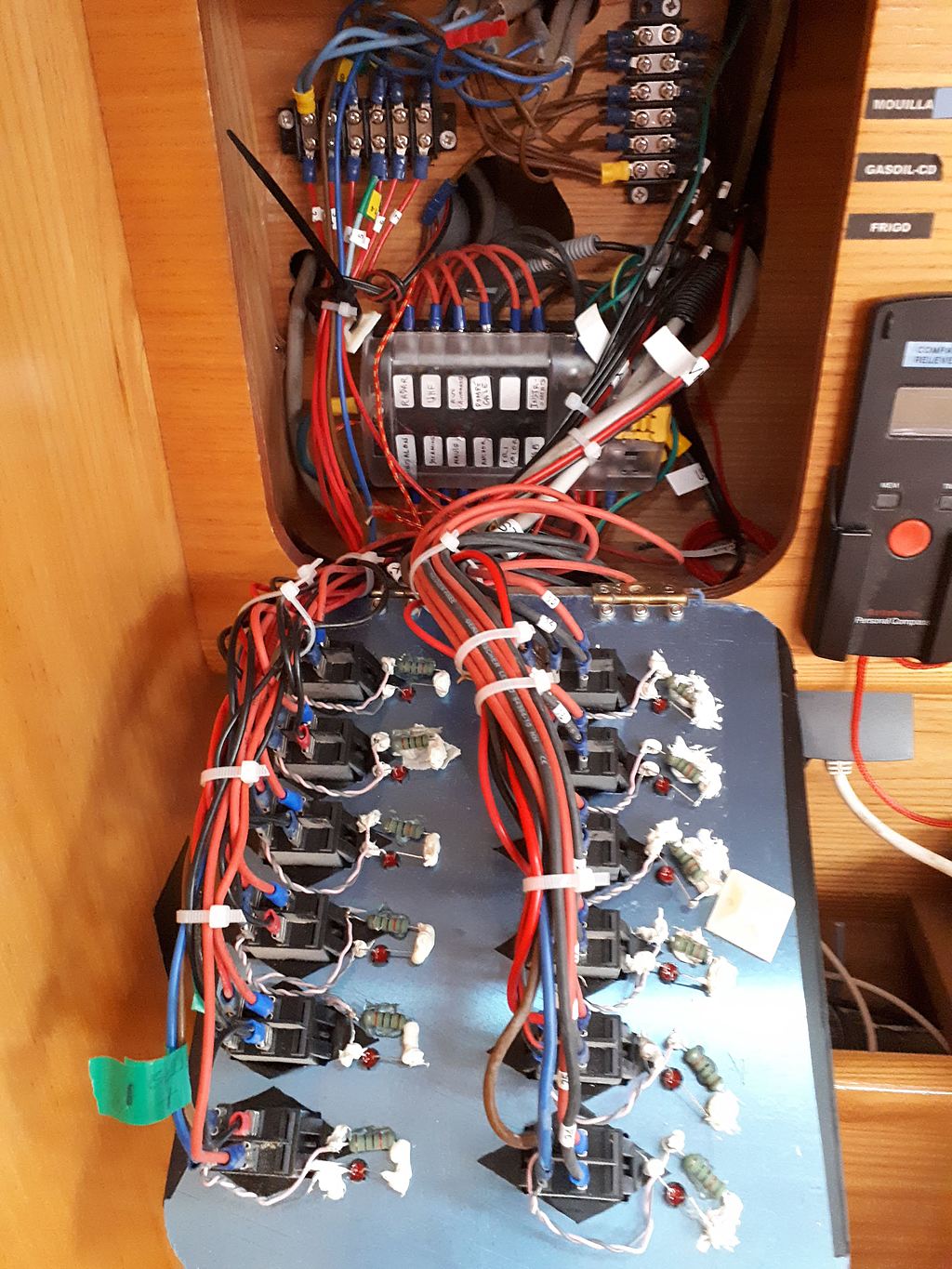

ça y est, j'ai remplacé ces polyswitches par une boite à fusibles, et mis un peu de discipline dans les câbles.
