Qui à un 4108 et un ballon d'eau chaude connecté dessus

Bonjour,

je cherche qq'un qui a un Perkins 4108 et un ballon d'eau chaude connecté dessus.

J'ai réalisé 2 piquages sur mon circuit primaire de refroidissement qui vont à mon ballon. A coté de ce dernier j'ai fait une dérivation vers un vase d'expansion car le ballon est au dessus du niveau de l'echangeur. Sur le papier cela devrait fonctionner mais... ce n'est pas le cas.
En effet, calorstat ouvert, mon echangeur n'est pas plein a ras bord (je peux l'ouvrir sans que cela deborde) alors que mon vase d'expansion est a niveau. Mon moteur se met a chauffer et lorsque je rajoute du liquide de refroidisement dans l'echangeur, il est recraché par le vase d'expansion quand je monte le moteur (2000trs) dans les tours et le moteur se remet a chauffer.... ???

Help :)

L'équipage
(Jingle)(Jingle)
07 juil. 2010
CAPTENCAPTEN
07 juil. 2010

ballon
bonsoir le ballon étant au dessus de l'e changeur, ne pense tu pas que la poche d'air perturbe le circuit,il conviendrai peut être de mettre une vis de purge dans le point le plus haut

Répondre
(Jingle)(Jingle)
08 juil. 2010

Bonsoir Capten,
mon ballon est monté en vertical, les tuyaux d'arrivée et de sortie etant donc en dessous et le point, j'ai installé le vase d'expansion dans ce but, pour purger le circuit de son air.

Ce que je ne comprend pas c'est que l'echangeur ne soit pas rempli...

Répondre
(grietick)(grietick)
08 juil. 2010

J'avais !
Mon ballon était au-dessus de l'échangeur, et pourtant je l'ai bvranché juste comme une "extension" du circuit de refroidissement. ça marchait impec!

Depuis, j'ai changé de moteur, mais rien à voir avec le ballon.... ;-)

Répondre
------
08 juil. 201016 juin 2020

Un 4108
et où sont branchés les tuyaux pour le chauffe eau -- &gt

_/)

Répondre
(Jingle)(Jingle)
08 juil. 2010

Titikum,
mes tuyaux sont branchés comme les tiens, si ce n'est que j'ai ajouté 1 vanne d'entrée et de sortie pour séparer le circuit.

Ton circuit est donc raccordé en permanence ? Même quand le moteur monte dans les tour alors ?

Répondre
------
08 juil. 201016 juin 2020

En fait...

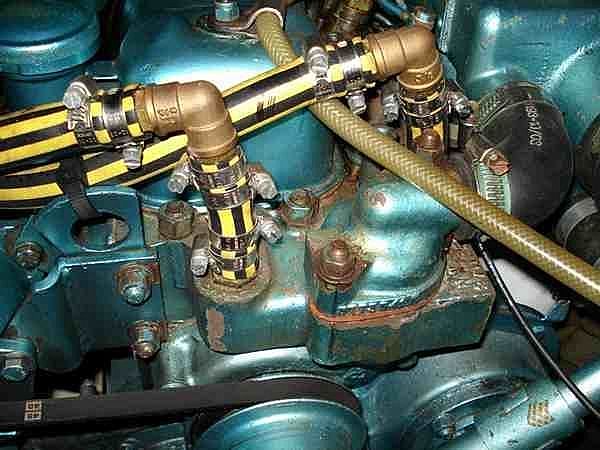

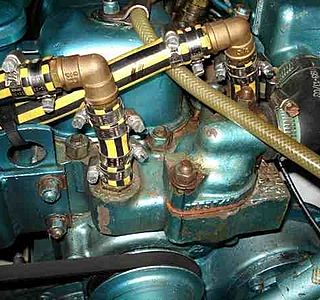

... je n'ai pas de Perkins à bord ! ;-) Mais il y a eu un fil sur le sujet il y a quelques années déjà : www.hisse-et-oh.com[...]dex.php et à l'époque j'avais prit des photos du montage sur deux 4108 de deux clients.

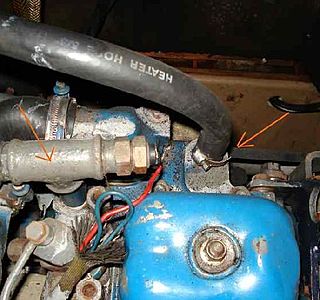

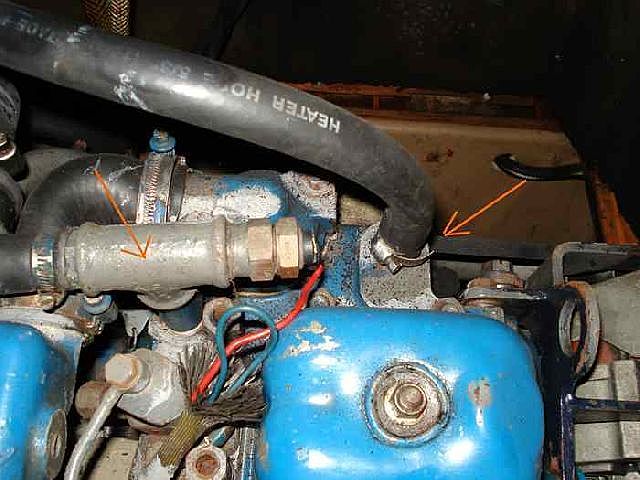

Ci-contre un autre 4108 où l'on voit le montage de la sonde avec un té. (Donc à droite pour la première photo.)

_/)

Répondre
willy13willy13
08 juil. 2010

pour info
bonjour

vous avez transféré la sonde t°eau sur quelle sortie?
MERCI CORDIALEMENT JC

Répondre
(Jingle)(Jingle)
08 juil. 2010

Juste
une question pour Titikum... L'entrée du ballon d'eau, tu l'a raccordée sur le piquage avec la sonde d'alarme de T° d'eau (a droite sur la photo) et le retour sur l'autre ( a gauche sur la photo) ?

Répondre
(Jingle)(Jingle)
08 juil. 2010

Bon,
Ce que je vais faire c'est de raccorder mon trop-plein de vase d'expansion à l'échangeur moteur.
Puis, vu que sur mon ballon il y a une "entrée" et une "sortie", je vais raccorder à l'entrée le piquage ou il y a la sonde, je pense que cela doit être le point le plus chaud...

Ataleur...

Répondre
