Questions aux spécialistes B&G (Zeus)

Bonjour,
Je viens de craquer pour un B&G Zeus Touch 8, il est neuf mais en destockage sur le net.

Certe il ne se fait plus, mais au regard du prix 799€ et du peu de différences avec les nouvelles générations (Zeus 2 & 3) je pense que c'est un bon plan.

En tout cas, hormis l'ergonomie je ne vois pas de différences importantes ? (Je peux encore me retracter, donc si il vraiment obsolète n'hésitez pas à me le dire et me conseiller)

Je m'interroge sur l'installation car je n'arrive pas à savoir ce qui est fournie avec d'origine.

Sachant que je veux relier directement sur le Zeus :
- ma girouette B&G
- Sonde triton (loch, speedo)
- Antenne GPS avec compas ZG100
.
Qu'est-ce que j'ai besoin d'acheter comme câble, type de connecteurs ...pour l'installation de la bête ?

Merci à vous de partager votre expérience.

L'équipage
22 jan. 2017
22 jan. 2017
0

Salut,
Pour ce qui est du NMEA 2000, un jeu d'enfant. Il te faut les cables et un backbone.
Un T pour chaque appareil connecté.
Dans le menu paramètre réseau, tu pourras facilement tout déclarer et configurer.

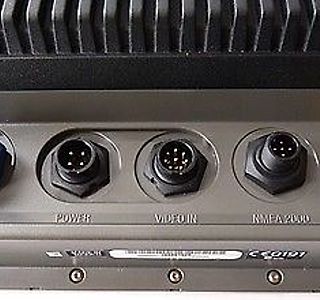

Le zeus gère ausi le 1083, mais niveau connectique, c'est un peu la misère. Il te faut le cable vidéo qui assure la connectivité 1083...
Sinon, super matos.
Ciao
Polo

22 jan. 2017
0

Ok je devrais avoir tout en nmea 2000.

C'est bien ce genre de connecteur ?

www.svb-marine.fr[...]ts.html

22 jan. 2017
1

Hello,

Oui c'est pratique et moins cher que d'acheter 4 "T".
N'oublie surtout pas de mettre les 2 terminaisons en bout de chaine:
www.svb-marine.fr[...]ce.html

Il faut aussi alimenter en électricité le bus NMEA2000:
www.svb-marine.fr[...]-m.html
Attention ne mettre qu'une seule alim pour toute la chaine et y mettre un interrupteur sous peine de vider la batterie.

Amicalement.
FX

22 jan. 201722 jan. 2017
0

Je n'aurais pas pensé aux terminaisons, merci.

Question peut-être stupide, le Zeus est fourni avec un câble d'alimentation.
Est ce que ce câble pourrait alimenter le bus NMEA2000 ?

22 jan. 2017
0

Hello,

Non, l'alimentation du traceur ne sert qu'à lui-même.
Les appareils en NMEA2000 sont, eux alimentés par l'alim du bus: Triton, sondes, antenne GPS...

Amicalement.
FX

22 jan. 2017
0

Bonsoir
Je dispose d'1 zeus touch12 a la table et 1 7 a la barre
Pour le gps les zeus integrent une antenne et ne présentent à ce sujet aucune difficulté
Bon materiel
Seule la girouette m'a posé probleme entrainant consequemment une defectuosité générale, une mauvaise serie changée sous garantie.
Un bon paramétrage initial est nécessaire. Pour ce faire, bien appréhender la notice.
Il est interessant de bien distinguer l'alimentation du zeus et des instruments.

22 jan. 2017
0

Oui cela fonctionne correctement

22 jan. 2017
0

Ok merci pour toutes ces Infos.
Dernière chose, est ce que l'achat de l'antenne GPS avec compas ZG100 est vraiment recommandé pour le Zeus ?

22 jan. 2017
0

Ok
Et la fonction layline fonctionne bien avec le GPS intégré ?

22 jan. 2017
0

Bonsoir,
Petite précision, si la girouette B&G/ le Triton/ sonde/GPS sont déjà a bord:
1 seul "T" et 1 câble NMEA2000 (de la longueur entre "La clarinette" et le lieu d'installation du Zeus) est nécessaire.
Il suffit d'intercaler le nouveau "T" dans la clarinette .
Voir page 10 de la notice d'installation.

22 jan. 2017
0

Alors pour l'instant il n'y aura que la girouette et l'antenne GPS à raccorder au Zeus.
Il ne faut donc que 1T et du câble ?
( Je n'ai pas la notice donc je ne peux pas me référer à la p10 )

23 jan. 2017
0

Toutes les notices sont telechargeables sur le site B&G ou Simrad france

23 jan. 2017
1

Mais si, mais si, voici en anglais

www.bandg.com[...]1_w.pdf

24 jan. 2017
1

Hello Gastonlagaf,

Oh ben mince alors !
Je vais sur Google, je tape "manuel zeus touch", et la touche entrée.
Et figure toi que la 1ère proposition me donne le PDF du manuel en français !!
In-croy-a-ble !
Mais par quelle sorcellerie ...!?!

Amicalement.
FX

23 jan. 2017
0

Je n'ai pas trouvé la notice d'installation du Zeus Touch,
il y a uniquement les séries zeus2 & 3

24 jan. 2017
0

Merci, mais c'est en anglais et j'ai du mal :-(
Il n'existe pas en français ?

24 jan. 2017
0

oui, mais c'est le manuel d'utilisation, or je recherche le manuel d'installation.
Après je ne suis probablement pas très doué, mais je ne trouve pas :-(

22 jan. 2017
0

Hello,

Tiens, ça c'est très intéressant et pédagogique:
ww2.ac-poitiers.fr[...]000.pdf

Bonne lecture.
Amicalement.
FX

01 fév. 201716 juin 2020
0

J'ai bien reçu mon B&G Touch 8.
Pour le prendre en main je l'ai installé de manière provisoire à la maison sur une alimentation 12volts.
Je rencontre un problème de taille, aucune coordonnées GPS ???
Il ne détecte pas ma position. Pourtant il y a une antenne GPS intégrée, donc cela devrait se faire automatiquement.

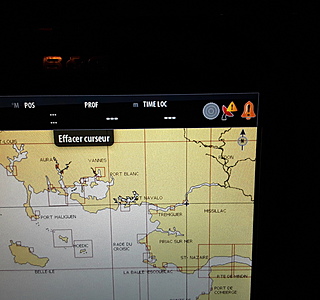

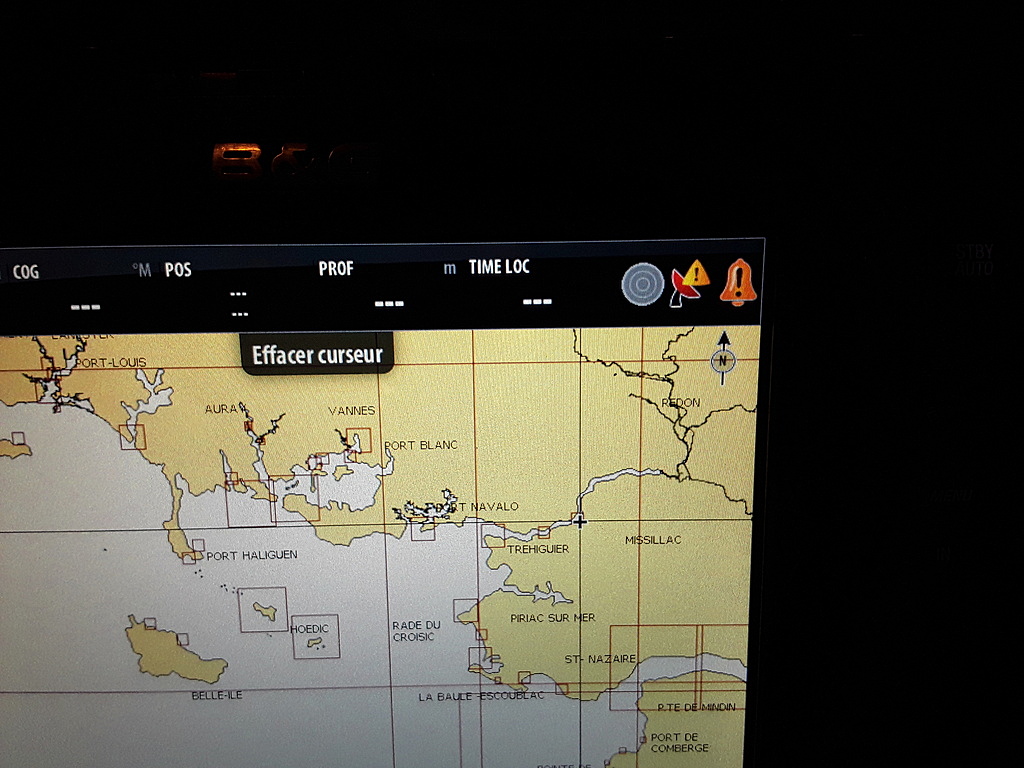

Un icône en haut à droite de l'écran indique d'ailleurs une erreur.
Avez-vous vous rencontré ce genre de problème ?

01 fév. 201716 juin 2020
0

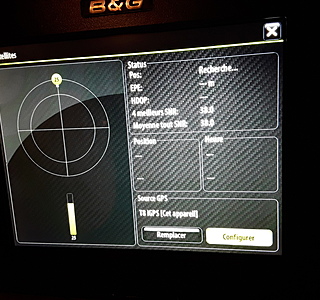

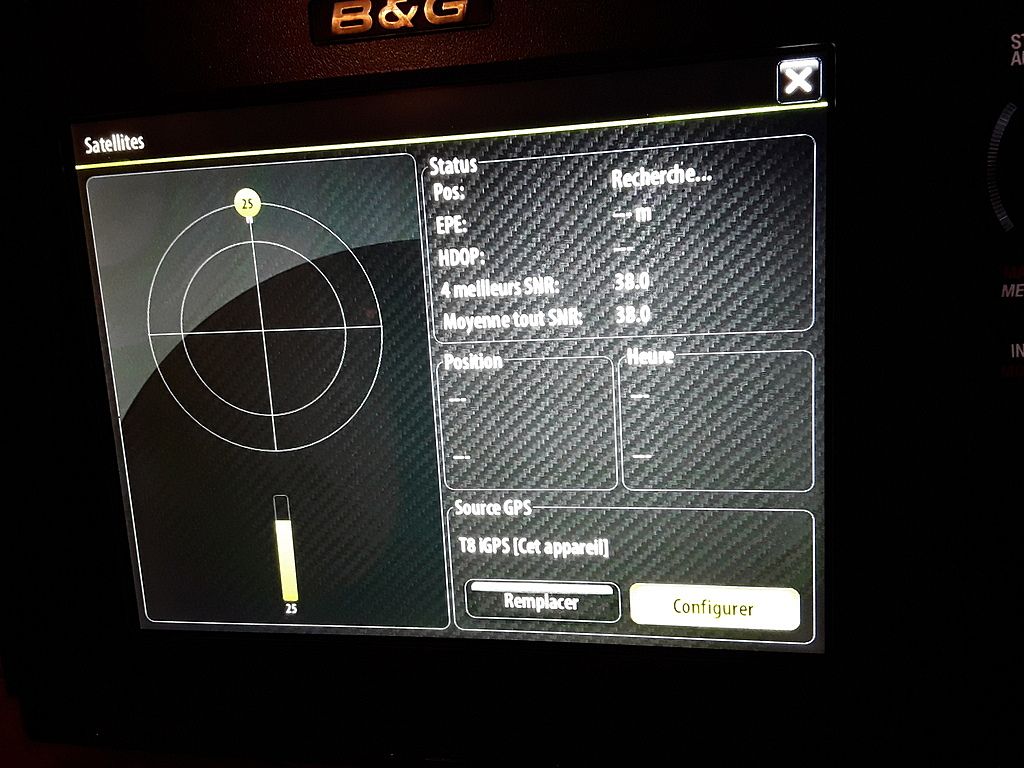

Sur la page "Satellites" je n'ai aucune données (position, heure, ...)
Le statut est : Recherche...
.
Je ne comprends pas ?

03 fév. 2017
0

Et en se rapprochant d'une fenêtre ?
Essaye à l'extérieur.

03 fév. 2017
0

J'habite en pleine campagne j'espère que c'est ça :-(
J'attends de recevoir l'antenne GPS ZG100 pour refaire le test
.


Autre question, pensez-vous qu'il est possible de connecter la girouette/anémometre B&G Triton 508 sur le Zeus sans passer par l'afficheur Triton ?
Pour l'instant j'arrive a obtenir la direction mais pas la vitesse du vent quand je la relie en direct.
Merci de votre aide.

04 fév. 2017
0

Non, le pb de réception n'est pas lié à la pleine campagne.
Il faut juste avoir accès à au moins une partie du ciel.
La ZG100 ne va pas permettre de recevoir les satellites si elle est au même endroit que le Zeus touch 8. Mais si elle est déporté en extérieur dirigée vers le ciel, cela doit fonctionner !
Normalement, tous les capteurs NMEA 2000 peuvent être utilisés directement par les afficheurs : le Triton ne participe en rien à l'affichage des données sur le Zeus touch 8.
Si les pales du capteurs tournent, pb de sélection de source ?

04 fév. 2017
1

bonjour,
c'est un probleme de selection de la source
va dans les parametre est choisie "cet apareil" comme source gps pour le reseau nmea2000. tu changera pour la zg1000 quand elle sera branché.
cdlt
tictac

04 fév. 2017
0

Comme Tictac501,
Le Zeus te permet de détecter tous les éléments du réseau. Vérifie bien que tu as sélectionné le bon GPS. Le Zeus te permet également de modifier les paramètres de ton GPS; vérifie bien qu'il est actif et bien configuré.

04 fév. 201716 juin 2020
0

Merci à tous,
je vais essayer de trouver la source et modifier les paramètres.

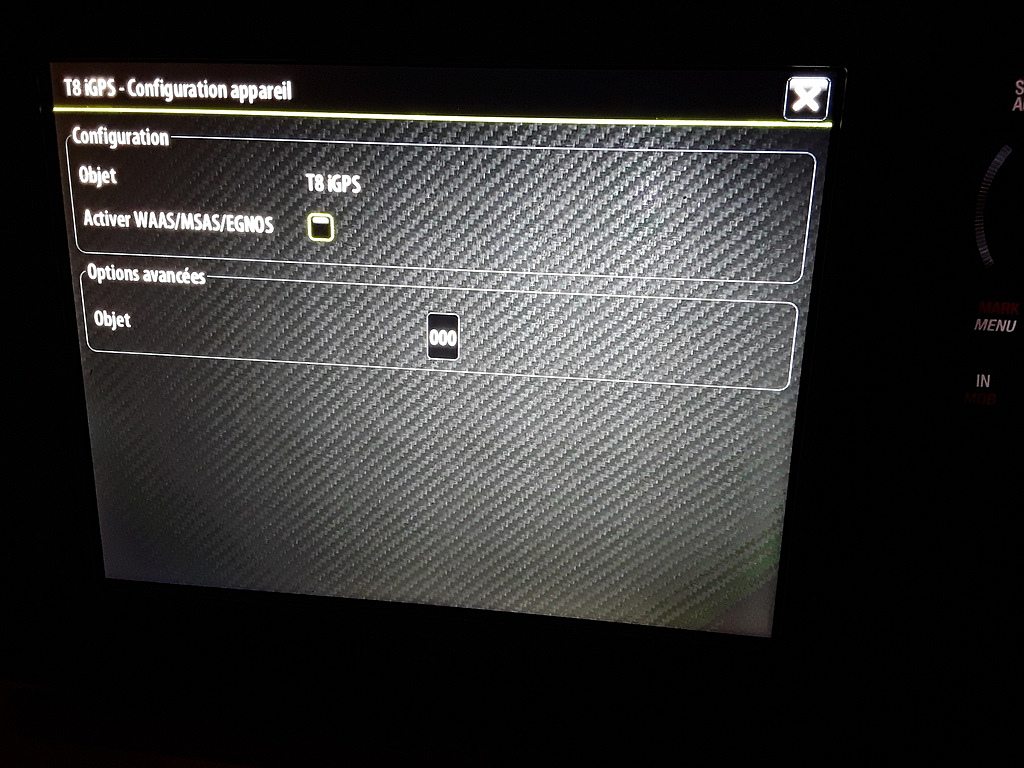

Je pensais que c'était bon car sur la photo jointe c'est indiqué T8iGPS ?
.

Franchement un manuel d'installation en français ce serait quand même pas mal. Ils sont quand même un peu radin chez B&G. Et impossible de le trouver sur le net (uniquement le manuel d'utilisation)

04 fév. 201704 fév. 2017
0

. Avec ton image, tout paraît bon.
. Le numéro 000 de l'objet est normal et ne doit pas t'inquiéter. Ce numéro n'est utile que si tu as plusieurs appareils identiques dans le réseau.
. Je pense cependant que tu as une autre fenêtre avec le paramétrage du GPS et l'affichage du flux de réception. Sur un Zeus2 (très proche) tu as 2 accès possibles aux paramétrages avancés :
1) un accès général aux paramètres système
2) un accès fin à la liste des appareils du réseau

04 fév. 2017
0

"...Avec ton image, tout paraît bon..."

C'est bien ce qui m'inquiète :-(

04 fév. 2017
0

Nos messages se sont croisés, j'ai ajouté quelques éléments. Mais je travaille de mémoire et je n'ai pas de mémoire.
Je sais par exemple que sur mon Zeus2, pour le GPS, j'ai accès à un certain nombre d'options tels que Wass ou Glonass... Essaye de trouver ce genre de fenêtre.

04 fév. 2017
0

Je viens de m'apercevoir que tu as déjà accédé à la page "satellites". Que donne alors le bouton "Configurer" ?

04 fév. 2017
0

Un dernier point. De mémoire toujours, le Touch et le Zeus2 ont une interface assez proche mais il me semble que le Touch est à la fois plus puissant mais moins intégré que le Zeus2. Sur le Touch, vérifie si tu as bien antenne interne.

08 fév. 201708 fév. 2017
0

Je pense que tu as raison, pas d'antenne interne à priori.
.
Mais depuis l'installation de l'antenne GPS externe ZG100, tout est enfin détecté.
Même la girouette et l'anémomètre fonctionnent, en tout cas ça fonctionne dans mon salon et c'est déjà pas mal :-)
.
Il ne reste plus qu'a installer le tout sur le bateau et à paramètrer la bête.
Je sens qu'obtenir l'affichage des laylines ne va pas être simple... on verra.

23 fév. 2017
0

Bonjour, j'ai un zeus 1 touch.
L'affichage des laylines a été problématique et ne s'est résolu que lors de la connexion du compas électronique.
L'antenne ZG100 a un compas intégré donc cela ne devrait pas poser de difficulté. Après il faut étalonner le compas, et ça j'ai pas encore réussi :-)
Il est beau Zeus mais pas très clair à paramétrer.

04 mar. 2017
0

Oui pas facile à paramétrer, Le gros bémol c'est surtout la notice d'installation succinte et en anglais, donc il faut tâtonner dans les différents menus. Le ZG100 permet l'affichage des laylines.
.
Je souhaite connecter le Zeus Touch 8 à mon pilote Raymarine ST4000+ pour bénéficier du mode vent grâce à la girouette du B&G.
Pensez-vous que cela soit possible ?
Merci.

04 mar. 2017
0

Bonjour
La girouette bg va donner du mnea2000 le 4000+ accepte t il ce format ? Si oui c'est direct via cable et connecteur. Si non il va falloir une interface mnea 2000 vers seatalk.
Ou Si le 4000+ accepte du mnea 183 il te faudra passer par le touch8 avec la sortie prise cable video qui fourni du mnea 183. Ce cable est normalement fourni avec le touch. La prise est de memoire sur le 12, derriere en bas à gauche.
Je l'utilise pour imprimer mes données avec le navtex4+ qui est en mnea 183.

04 mar. 201716 juin 2020
0

le 4000+accepte le nmea 183, c'est donc une bonne chose.

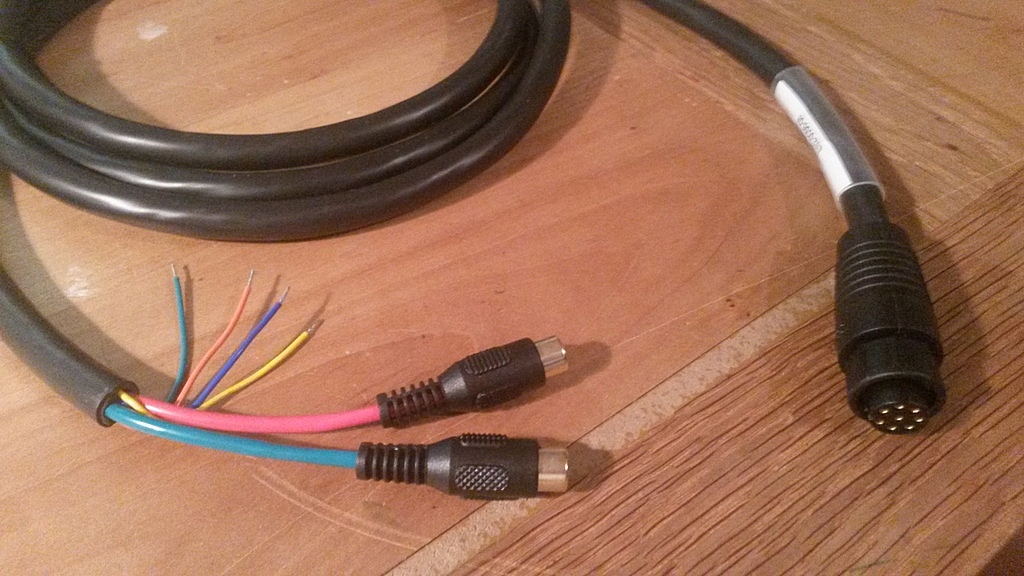

Par contre le cable qu'il me reste comprend 4 fils nus + 2 RCA.
Du coup je ne sais pas trop commet faire ?
Merci

05 mar. 2017
0

Les petits fils denudés sont ceux à utiliser en sortie et entrée de données mnea 183.
Les prise jack sont pour la video, le mieux est de les isoler avec un isolant.
Pour la couleur des fils voir la notice.

27 avr. 2017
0

Je ne parviens pas malgré votre aide à faire communiquer ma girouette le Touch 8 avec mon pilote Raymarine ST 4000+.
_
Actuellement mon chaînage est le suivant :
Girouette B&G ---> (nmea2000)---> Touch 8 ---> (nmea183 fil bleu + jaune) ---> Pilot Raymarine ST4000+
_
Paramètre du Touch 8 :
Port = RS422
Taux de transfert = 4800
Sortie série (cochée)
_
Auriez vous une idée, une piste pour parvenir faire fonctionner le pilote avec la girouette ?
Merci d'avance
