Question fonctionnement panneaux solaires / régulateur

Bonjour,

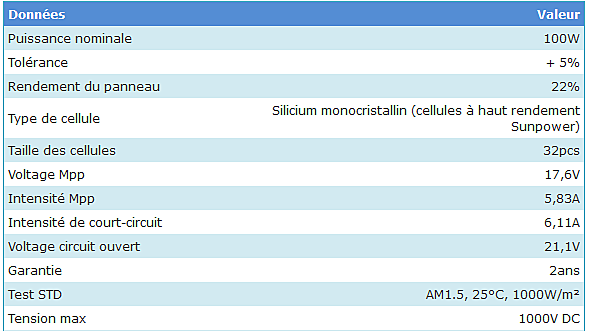

Pour un panneau solaire de 100W Voltage Mpp17,6V et selon l'ensoleillement du panneau, qu'est-ce qui va varier : la puissance ou le voltage ?
Merci.

L'équipage
08 mai 2017
08 mai 2017
0

puissance ET voltage

08 mai 2017
0

le A

08 mai 2017
0

?? :oups:

08 mai 201708 mai 2017
0

Plus précisément voltage et intensité donc la puissance .
En fait , la tension augmente peu ,
c'est surtout le courant qui augmente , par exemple en fonction de l'orientation ,
fais des mesures avec un multimètre , c'est facile à voir .

08 mai 2017
0

Justement on voulait avoir une réponse, on va dire théorique, avant même de faire des mesures.

08 mai 201708 mai 2017
0

Hello,

Un panneau solaire est un générateur de courant, donc le courant produit est à peu près constant tant que la tension n'atteint pas le seuil critique.

Bien sur la tension dépends du nombre de cellule, donc si une ou une série de cellule est à l'ombre, la tension va chuter quand même et par concequent la puissance va s'écrouler.

Pour info : P = U x I

P = Puissance en watt
U = Tension en volts
I = Courant en Ampère.

08 mai 2017
0

@calou,
.
Pour un panneau de 100W, avec excellent ensoleillement, compter sur 15/20 Amp par journée entière vers tes batteries.

08 mai 2017
2

fanybelle un peut inexacte
estimation 100W/12v ou 100W/17v cela nous fait pas plus 7 ou 8 A.
reste a savoir si c'est une belle journée d'eté ou une journée maussade d'hivers.
prenon une belle journée d'eté avec 8h d'expoxition la baterie ce rechargera vraiment au maximum à 8x8 à 64AH.
ceci étant l'idéal mais compte plutot sur 40AH

08 mai 2017
0

Hello Calou,

Tiens voilà un article intéressant sur les régulateurs MPPT comme le tien:
www.energiedouce.com[...]rs-mppt

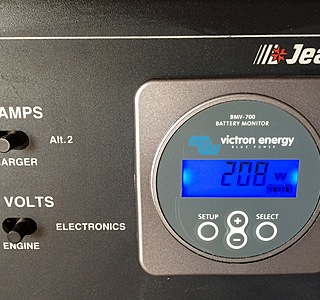

Sur ton BMV700 tu peux afficher les volts et les ampères, ca te permettra de savoir combien ce Watt tu produis.

Fais tes mesures par temps bien dégagé. L'autre jour je m'y suis amusé, mais avec les nuages qui ne cessaient de passer, c'était impossible.
L'angle est aussi important.
Hier, panneau à plat je produisais 85W, Panneau orienté perpendiculairement au soleil: 110W, ça fait 1/3 en plus.

Amicalement.
FX

08 mai 201708 mai 2017
0

Hello FX ! Merci pour ce lien. Merci à tous pour vos réponses.
On a toujours l'impression que quelque chose nous échappe en électricité !
Comme je disais plus haut, on a de quoi mesurer et on le fera le WE prochain. Mais la question, peut-être bête, était vraiment telle que posée, comment ça varie ? Il semble d'après vos réponses que les 2 valeurs varient, et bien entendu, par conséquent, l'intensité.
FX, quand tu produisais 85W, quelle était la tension arrivant au régulateur ? Elle reste à 17,6V ? Elle diminue selon la même courbe que la puissance ?
Le BMV700 ne donne pas la tension dans les fils qui arrivent au régulateur mais celle de la batterie. Est-ce obligatoirement la même ? Je me réponds non.
Si je comprend bien, c'est le panneau solaire, selon l'ensoleillement, qui détermine la puissance (et la tension ?) entre PS et régulateur.
Et c'est la batterie qui "dicte" au régulateur le voltage nécessaire à un moment donné de la charge.

Par ailleurs, si je veux obtenir un résultat le plus précis possible (pas du style "prend du 25mm² tu seras tranquille") sur cette feuille de calcul forcepas3.free.fr[...]il.html pour 2 panneaux de 100W, d'un voltage Mpp de 17,6V quelle est la valeur adéquate à renseigner en tension d'alimentation ? 17,6V ?

Allez, je retourne lire !

08 mai 2017
1

Hello Calou,

Je te dirai ça également la semaine prochaine.
Cette année j'ai changé tout le solaire à bord (Je vends un panneau et un régulateur MPPT) et le nouveau régulateur donne toutes les infos:
- En sortie de panneau: ampères et volts
- En entrée/sortie de batterie: ampère et volts
Je te dirai comment ça bouge.

C'est plus compliqué que ça. j'ai l'impression que U et I bougent tous les deux quand l'ensoleillement varie.
Sachant qu'il y a une partie quasi linéaire dans la transformation des W en entrée en W en sortie, mais qu'en plus le panneau a une Intensité maxi en ampères à laquelle il va plafonner et qu'en prime le régulateur, selon la phase du cycle de charge (boost, float, charge...) va lui aussi avoir un voltage maxi donné (par exemple 13,8V )...etc..etc...
Je préfère que le microprocesseur du chargeur fasse ces calculs à ma place.

Dis Calou, tout ces calculs, c'est pour savoir si tu vas arriver à charger à bloc ta batterie au lithium ? ;-)

Amicalement.
FX

08 mai 2017
0

Je vois que tu as compris le sens de notre questionnement ! J'étais vraiment pas sûre d'être claire ! J'attends avec impatience tes relevés.
Le dongle bluetooth de Victron devrait donner les mêmes infos que ton régul j'imagine ?

Non, même pas FX ! Parce qu'on a fait en sorte d'être large en prenant 2 panneaux plus petits (du coup on vend notre grand 100W ;-) ) qui s'adaptent parfaitement à notre bimini.

08 mai 201716 juin 2020
0

Bonjour
Le BMV 700 affiche tous les éléments
Gerard

08 mai 2017
0

Bonsoir ISHRI.
Je sais bien que le BMV 700 donne toutes ces infos. Mais ce sont celles de la batterie, pas de ce qui se passe entre le PS et le régulateur.
Entre PS et régul il peut y avoir jusqu'à 17,6V.
Entre régul et batterie ça plafonnera à 14,4V dans le cas de mon Victron.

Et si la batterie est pleine, que se passe-t-il entre le PS et le régulateur ?
Le panneau débite quand même ou pas ?

08 mai 2017
0

Oui effectivement il s'agît des mesures batterie.
Quand la batterie est pleine, 100% au controleur, le régulateur se met en phase floating c'est-à-dire maintient d'une tension de maintenance et 0A de charge, les panneaux ne débitent plus .
La charge ne reprend que lorsque la batterie a un certain taux de décharge, variable selon les matériels,type de batterie, de régulateur etc
Gerard

08 mai 2017
0

bonsoir,
un chargeur de batterie sans régulation interne (c'est nous le régulateur avec un voltmètre!) peut il être utilisé avec un régulateur panneau solaire en complément ?
ça le rendrait intelligent …

17 mai 201716 juin 2020
0

Hello !

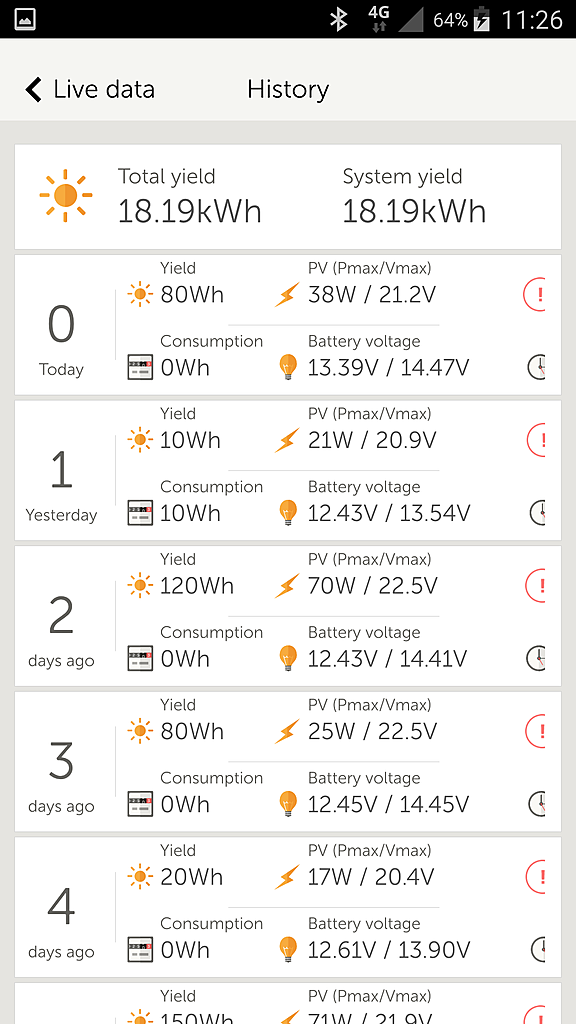

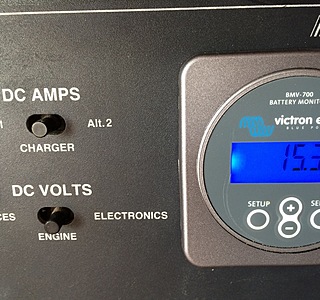

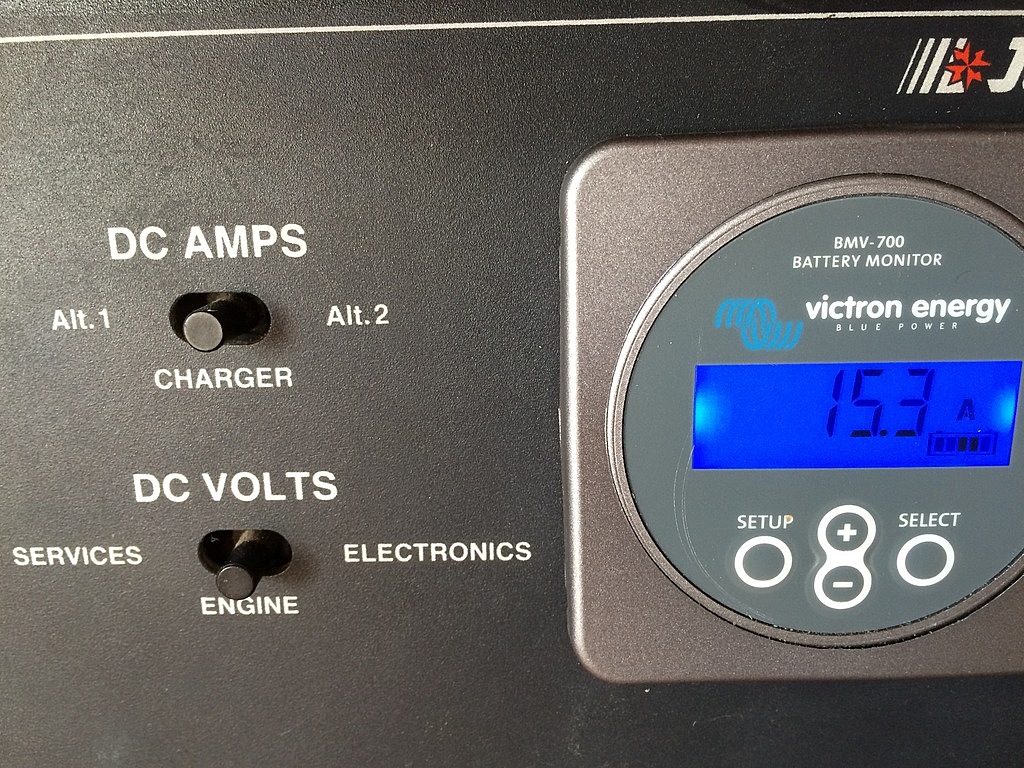

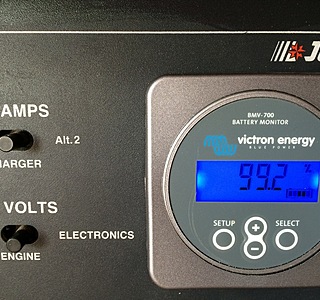

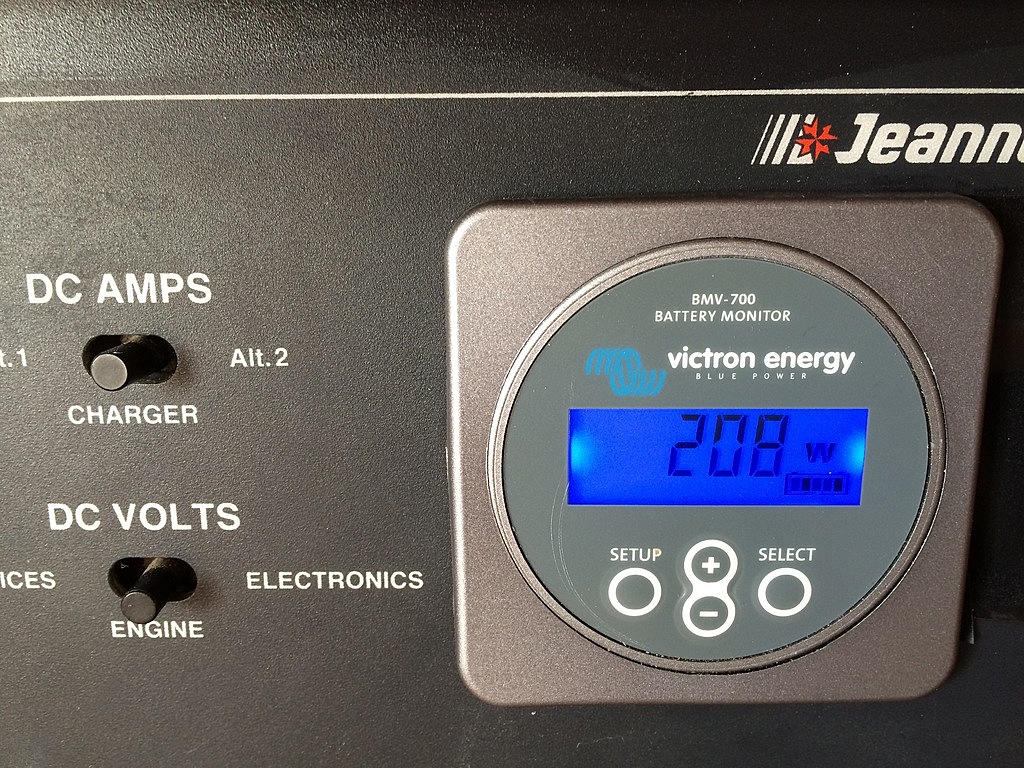

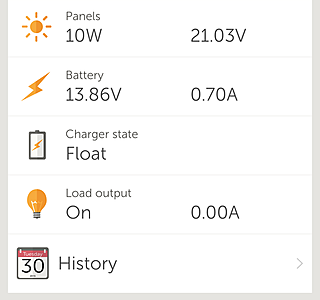

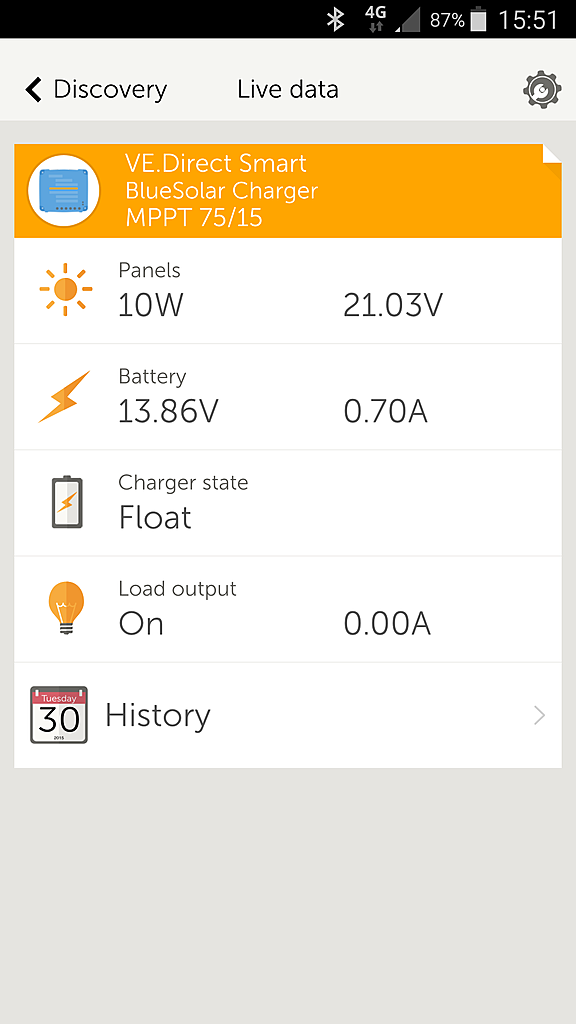

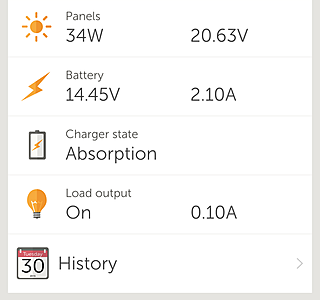

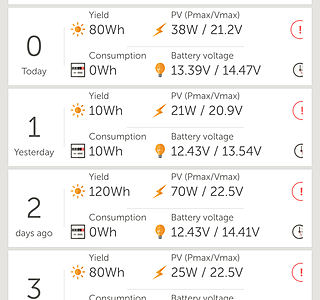

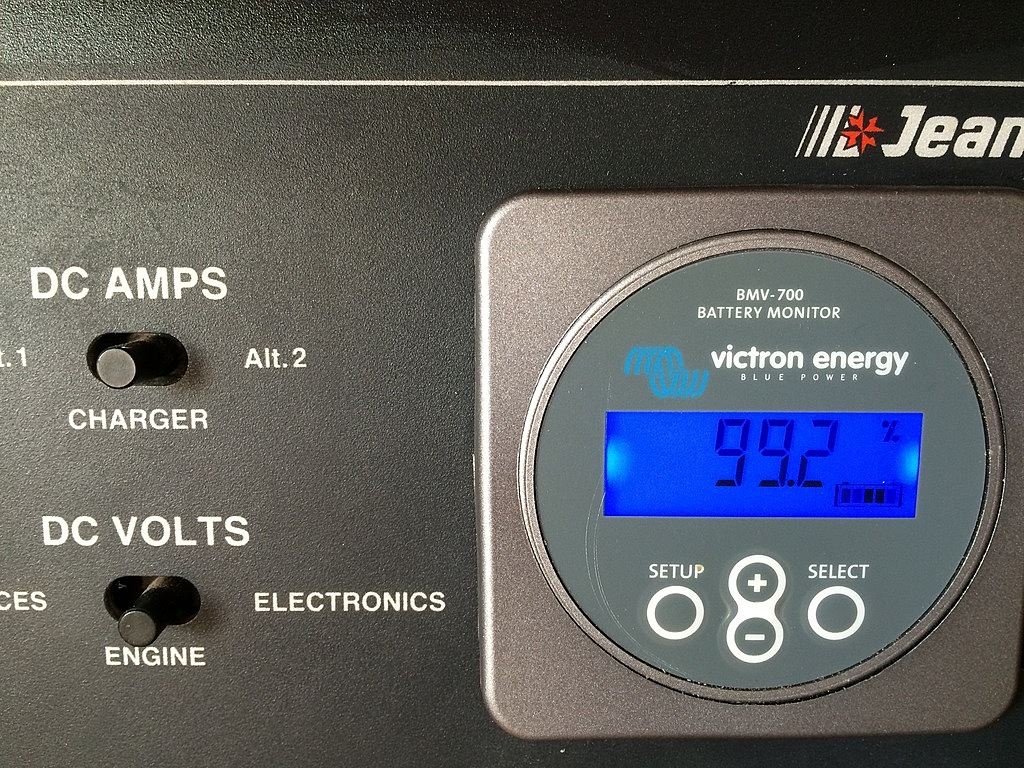

Bon, alors... J'ai fait des copies d'écran en utilisant l'AP VictronConnect et le dongle bluetooth.
La batterie était chargée, avec peu de conso.
J'ai été étonnée de voir que le voltage monte jusqu'à 22.5V. Que vous inspirent ces données ?

21 mai 2017
0

Hello Calou,

Pendant tes mesures, avais tu qqchose de branché sur la sortie LOAD du régulateur ?
On lit 0.1A sur une des images.
Je pose la question car je n'ai rien de branché sur cette sortie non plus et j'y lit parfois une très faible conso comme toi.

Amicalement
FX

22 mai 2017
0

Voui, une prise USB avec une LED bleue est branchée sur la sortie LOAD .

18 mai 2017
0

Ben alors ? Personne pour commenter ?!! :lavache: :oups:

FX, tu as fait tes relevés ? Je suis très curieuse de les comparer aux miens.

21 mai 2017
0

Hello Calou

Oui, cet aprèm je me suis laissé hypnotiser par les tonnes de chiffres que donnent les afficheurs bmv et mt50.
Bof. Rien d'intéressant. Il faudrait traduire ça en courbes pour que ce soit digeste.
La difficulté c'est que c'est très dur pour faire des comparaisons. Ça bouge tout le temps en fonction de plein de choses.
Inclinaison : on passe de 70w à plat à 115w si on oriente mieux.
Batterie pleine: le débit chute à pas grand chose.
Frigo: quand il démarre le panneau passe de 50 à 90w
Rien de très scientifique dans tout ça, mais en tout cas ce nouveau panneau back contact débite pas mal.

J'ai vu qu'on peut relier un pc en USB sur le régulateur avec le soft du fabricant. Il me semble qu'on peut sortir des historiques sous Excel.
Un jour, si j'ai le temps...

Amicalement
FX

18 mai 2017
0

Pour m'y retrouver je calcule tout en ampères et ampH. En effet la puissance annoncée d'un panneau solaire est calculée avec 17 volts mini. Si on ramène ça à 12 volts un panneau de 100 watts ne fait plus que : 12 X100 : 17 = 70 watts. Il faut regarder sur la plaque info du panneau qui donne l'ampérage maxi débité dans les conditions optimum(sur un 100 watts ça fait environ 5,8 amp)
En plus tous les appareils donnent leurs consommations en amp, plus facile à calculer et moins de risque d'erreurs de calculs.
Il faut aussi tenir compte qu'au fur et à mesure de la charge le courant de la batterie "s'oppose" à celui de la charge et que la batterie "absorbe" moins d'amp. Il faut donc faire attention aux calculs trop "linéaires" (simple division des besoins par l'ampérage fourni) il faut y mettre un petit coeff car la courbe de charge ressemble un peu à une hyperbole inversée. Du coup, en floating une batterie ne sera jamais chargée à 100%, il faut en tenir compte dans les calculs du parc batterie si on est un peu juste.
Il est judicieux de choisir un régulateur dont on peut adapter le voltage maxi de charge, les batteries n'ont pas toutes besoin du même courant de charge (pas toujours facile d'avoir cette caractéristique technique)
Choisir une capacité du régulateur supérieure au débit des panneaux (marge de + 40/50%) si non risque de court jus (ça m'est arrivé, heureusement en ma présence, alerté par l'odeur de cramé j'ai tout débranché avant incendie)
Je ne suis pas pro : mais avis d'un non spécialiste qui vit depuis 20 ans avec des panneaux solaires.
Cordialement
Yves

22 mai 2017
0

si ta question est : comment dimensionner mes câbles de circuit de charge solaire ?
la question de la tension du panneau est hors-sujet, car elle ne rentre pas en compte dans le calcul.
il te faut connaitre :
l'intensité maximale du panneau
la longueur aller-retour du câble entre les 2 équipements
le matériau du câble, en théorie c'est du cuivre
.
pour ton calcul je te conseille de te fier à l'intensité max donnée sur la plaque de ton panneau, car en mesurant toi-même, tu peux te tromper, le ciel peut avoir été voilé par un cirrostratus un peu fourbe, l'inclinaison n'était pas parfaite, il faisait chaud et le panneau était plutôt à 40°C, voire plus, qu'à 25°C...
bref, tu te retrouveras sûrement avec une valeur moindre, certes pas beaucoup donc pas grave si tu as pris un peu de mare ce qui n'est pas idiot.
donc Imax disons 5,7A, longueur aller retour du câble
ça c'est jusqu'au régul
si tu as des panneaux en parallèle, n'oublie pas que les intensités s'additionnent.
en série non par contre
.
puis de la batterie au régul, normalement la distance est courte donc pas trop de problème (c'est n 'est pas une raison pour mettre du 1,5mmcarrés ! :D), quand même faire le calcul : tu prends ta tension de charge minimale, donc en bulk en début de charge, selon le paramétrage de ton régul
disons 13,8V
et la somme des puissances de tes panneaux
disons que tu n'en as qu'un, de 100w
ton régul n'enverra théoriquement jamais plus de 100/13,8=7.2A
refaire avec les vraies valeurs évidemment

22 mai 2017
0

Merci les gars pour ces infos !
