Quels sont les étapes pour l'installation de panneau solaire ?

Bonjour, je suis en train d'installer un panneau solaire 50W. régulateur MPPT 75/15 victron, câbles 4 mm2, 2 batteries 70 amp.

mon problème: comment brancher tout le système.
Coupe circuit.
Chargeur de quai.
Alternateur.
Régulateur.
Etc...
Les erreurs à ne pas commettre.
Un croquis serait bien pratique.

J'ai mesuré hier la tension de mes batteries, une à 12.40 l'autre à 12.60 v. normal ?

mes compétences en électricité sont bien modestes mais je ne demande qu'à apprendre. c'est pourquoi j'hésite à me lancer dans une installation hasardeuse.
Merci d'avance.

L'équipage
16 jan. 2020
16 jan. 2020
0

si elles sont en // la tension doit être identique ,si ce n'est pas le cas c'est que la connectique est défectueuse .
normalement on met le - sur l'une let le + sur l'autre
faire la liaison avec du plat de cuivre de 20x5mm
alain


16 jan. 202016 jan. 2020
1

Les tensions mesurées, c'est batteries en parallèle ou pas?
Pour le reste, il y a suffisamment d'exemples sur le Net ou ici et les modes d'emploi sont à lire.
Je ne comprends pas qu'on achète du matériel puis qu'ensuite on demande un schéma pour brancher l'ensemble. C'est l'inverse qu'il faudrait faire.
Mais bon, je dois vieillir.


AigMar50:et oui, naufrage , quand tu nous tiens !!!·le 16 jan. 2020 13:57
PhilGé:Au moins, je le reconnais.As-tu fait un bilan avant d'acheter?Tu fais l'inverse mais viens demander comment faire , admets que ce n'est pas très catholique (ni musulman, d'ailleurs).·le 16 jan. 2020 19:46
AigMar50:d'abord rien ne dit ds mon intervention avoir déjà acheté quoi que ce soit...mais c'est sur cette base que l'installation se fera. mon questionnement est clairement une méthode et un ordre de mise en place.quant à mes besoins ils sont minimaux, pilote st 2000, gps, vhf, et qq led le soir, pas de frigo, pas de chauffage, ce besoin de panneau est avant tout indiqué pour le maintient en charge de la batterie de service n'ayant pas d'électricité sur mon ponton.aller, et que la vie soit belle!·le 17 jan. 2020 09:33
16 jan. 2020
-1

pour ton panneau solaire, 50w c'est modeste...

tu vas produire entre 15 et 20Ah / jour en été en med si pas d'ombre.

Bref normalement, on fait:
1/un bilan électrique pour définir une production cible (et / ou revoir les points de conso pour la réduire)
2/Etat des lieux de l'installation et de son état: remettre a niveau ce qui doit l'être
3/définir la production solaire: la base est 0.25 à 0.35 Ah / W de panneau solaire en été, rarement un poil plus, souvent un peu moins! et surtout l'endroit ou l'installer

Après, tout est expliqué dans les notices.

il n'y a rien de sorcier, mais une erreur et c'est le bateau qui brûle. (l'immense majorité des feux de bateaux sont d'origine électrique!)


Jeff76 (VCC):@Cedric 1983, euh, t'es sûr de tes 0.25-0.35Ah/W ? Ça voudrait dire qu'un panneau de 100 W te fournirait 25 à 35 Ah, tu ne te serais pas trompé d'un facteur 10 ? 0.025 à 0.035 Ah/W ?·le 16 jan. 2020 23:41
Cédric 1983:Un panneau de 100W fournit bien 35ah par jour sur une très belle journée d’ete ·le 16 jan. 2020 23:48
Jeff76 (VCC):Ouais, OK sur une journée d'ensoleillement.·le 17 jan. 2020 01:32
16 jan. 202016 juin 2020
0

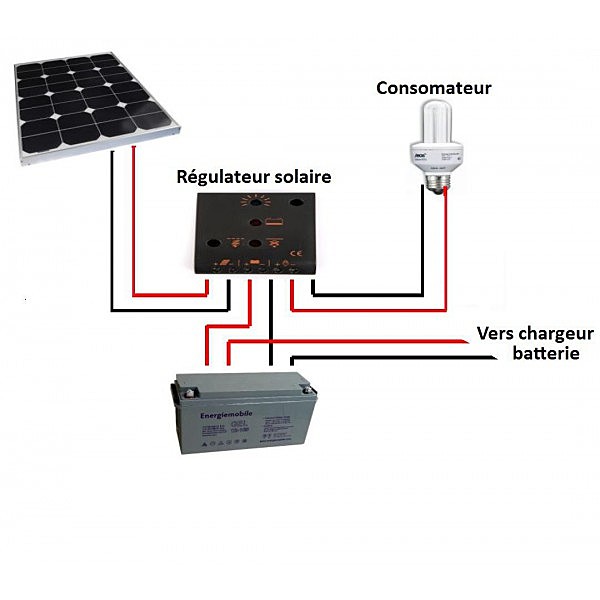

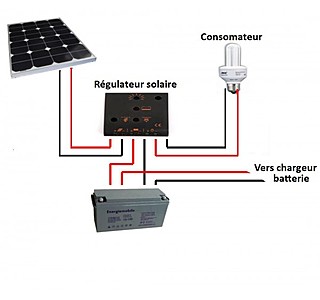

...bien sûr, les consommateurs autres que lampes solaires sont plutôt à brancher (avec un coupe circuit) en direct sur la batterie.


16 jan. 2020
4

Les erreurs à ne pas commettre :

Surtout brancher d'abord le MPPT sur la batterie les PS ensuite


17 jan. 2020
1

Bonjour,

Sujet traité et rabaché x fois sur le site. Utilisez la fonction recherche
