Quelle section de câble ?

Bonjour à tous et particulièrement aux électriciens !

A peu près NUL en électricité....réfractaire aux calculs mathématiques, je suis !
Je veux alimenter un convertisseur de 600 w qui sera installé à environ 4m de mes batteries (12v). Que dois je prévoir comme section de cable ?

J'ai calculé (avec la méthode trouvée sur le catalogue SVB page 104)
50A x 8 divisé par 56 x 0.84v

50.... c'est sans doute P/U (ou 600w/12V)
8....... c'est 2 fois la longueur du cable
0.84.....c' est la perte de tension maximale de 7% pour une installation en 12v et pour des appareils autre que feux de nav
56..... je ne sais pas ce que c'est !

J'arrive à un résultat de 8.50 (donc cable de 10 carré)..... mais je ne suis pas sûr de moi, d'autant qu'un PRO m'a dit hier que je devais envisager au moins du 25 carré.
Pas envie de mettre le feu à mon canot !

Merci de vos éclairages !

L'équipage
30 mar. 2018
30 mar. 201830 mar. 2018
1

bonjour, ci joint un tableau de calcul auto si tu prends 3% de perte cela te fait un fil assez gros mais sans échauffement
essai plusieurs cas et tu choisis celui qui te conviens le mieux cdt jean-françois :alavotre:
www.plaisance-pratique.com[...]pip.php

30 mar. 201830 mar. 2018
0

Salut,
C'est bien ça, 600W avec le rendement de conversion ça fait à peu près 720W consommés --> 60A. Donr R câblage pour chute de tension de 0.84V --> 0.84/60=0.014Ohms, pour 2 fois 4m ça fait 0.014/8=0.0018Ohms par mêtre, sachant que 1mm² de cuivre fait 0.018Ohms de résistance --> 10mm²

30 mar. 201830 mar. 2018
1

Une bonne solution pour économiser le prix du câble et limiter les échauffements donc les risques ......rapprocher le convertisseur des batteries :=)

forcepas3.free.fr[...]il.html

;-)

30 mar. 2018
0

Pourquoi multiplier par deux le câble ?
On prend la longueur du câble entier + et - compris ou phase et neutre.
Longueur de câble= 4 m.

30 mar. 201830 mar. 2018
0

le calcul est basé sur la perte en ligne resistivité (échauffement,induction ...) du conducteur donc allez retour ;-)

La résistivité (lettre grecque rho) du cuivre est de 1.7 * 10-8 ohm/m.
Pour une longueur L (en mètres) et une section S (en mètres carrés),
on peut calculer la résistance:

R = rho* L / S

mais on pourrez simplifier en multipliant par 2 la résistance ça reviendrait a peut près au même ! ;-)

mais on pourrait aussi affiné en parlant de multibrins et de type d'isolent ...... mais c'est une autre histoire ;-)

30 mar. 2018
0

25² pour avoir une chute de tension raisonnable (0,3V)
conseil.seatronic.fr[...]age.php .
Pour mon bateau j'irai à 50²

30 mar. 2018
0

Merci à tous.... en fait mon calcul n'était si mauvais que ça et avec le tableau de Plaisance pratique, c'est un vrai jeu d'enfant....
Pour info j'ai découvert en lisant un peu plus SVB que la valeur 56 est une constante qui représente la conductivité du cuivre !!!!

30 mar. 2018
0

Après ça, pour la longueur du cable, dois je considérer 16m ou 8m ? Il y a deux cables de 4m....un + et un - !!!!!!
Si c'est 16m, ça change tout !

30 mar. 2018
0

4m allez, 4m retour....=8

30 mar. 2018
0

2x4=8

30 mar. 201816 juin 2020
1

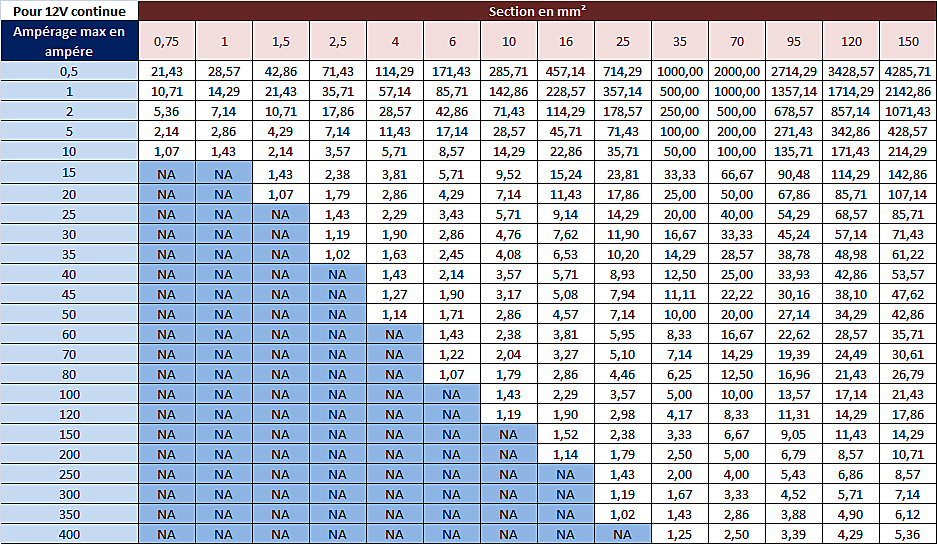

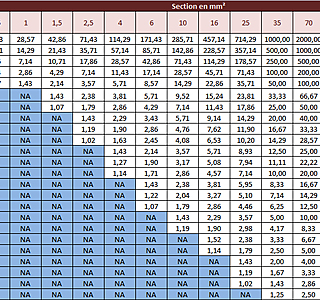

voila un petit tableau

30 mar. 2018
0

Il manque une donnée importante......la chute de tension.
Et il faut comprendre que ce sont les longueur max....

30 mar. 2018
0

Je récapitule ou j'essaie
4 m de cable positif + (aller?)
4 m de cable négatif - (retour ?)
DONC En tout 8m
(Au passage pour Wilrou, je ne savais pas qu'on parlait de phase et de neutre en courant continu mais j'ai encore beaucoup à apprendre)

Il s'agit d'alimenter un convertisseur de 600w (quasi sinus)

SVB tolère une chute de tension de 7% pour les matériels autres que feux de nav (soit 0.84v). Les autres opérateurs indiquent par défaut une chute de tension de 5 %

Les différentes calculettes disponibles donnent les résultats suivants

1/SEATRONIC avec du 10 carré on a 0.7v de chute de tension soit 5.7 %
2/PLAISANCE PRATIQUE préconise du 7.53 carré chute de tension 0.84 v soit 7 % (échauffement 50.9 degrés)
3/forcepas3.free.fr[...]ion_fil préconise du 8.86 carré chute de tension 0.84v soit 7% échauffement 41.2 degrés

CONCLUSION je ne comprend pas les recommandations de AICA qui préconise du 25 (voire 50) carré. Evidemment qui peut le plus, peut le moins. N'est ce pas quand même un poil surdimensionné !

Quand à rapprocher le convertisseurs des batteries (pour A_guy), bien sûr, ça coule de source. Encore faut-il que l'accès à ce convertisseur soit relativement aisé pour qu'il serve à quelque chose !

A + pour tout le monde et merci !

30 mar. 2018
0

IACA à tout a fait raison. c'est ce que je conseil aussi. 25mm² mini

30 mar. 2018
0

ces sites donnent environ 13 à 15 mm²

forum-camping-car.fr[...]te.html
www.plaisance-pratique.com[...]pip.php

pour être tranquille, et quasi sans chute de tension ni échauffement, du 16 ou 20² iraient bien ...

30 mar. 2018
0

sur plaisance pratique, il dit bien :
"Pour les très forts courants et courtes distances, il faut parfois descendre à 1% pour limiter l'échauffement".

30 mar. 2018
0

Bonjour,

Il faut tenir également tenir compte du temps d’utilisation pour l’échauffement du câble (qui fait résistance).
Si c’est pour faire fonctionner le convertisseur à pleine charge pendant une longue durée, il faut des gros câbles.
Pour une utilisation courte ou une charge modérée on peut se contenter d’une section plus faible.
Par exemple si c’est pour recharger un ordinateur ou un téléphone le convertisseur sera peu sollicité et des câbles moyens feront l’affaire.

31 mar. 2018
1

Merci à Chalkis d'avoir abordé le thème de la "durée d'utilisation"....

En ce qui me concerne, je destine ce convertisseurs à des utilisations très ponctuelles (n'excédant pas quelques minutes) pour du petit matos (mixer, petit fer à souder....petit outillage electro portatif par exemple).

Pour le reste, l'ordi en particulier, je suis en 12v avec un transfo qui monte au voltage adapté entre 12 et 19v.... et pour la recharge des téléphones ou autres petits appareils je passe en général par des prises allume cigare.
De toutes façons j'ai à bord un groupe fixe PAGURO de 3 kW...mais ça m'enquiquine de le démarrer pour une petite soudure qui va me prendre 5 minutes ou pour faire tourner le mixer pour préparer la tapenade ;-) ;-)
Pour la facilité de mise en oeuvre, je crois bien que je vais donc aller vers du 16 carré qui me semble un bon compromis !
A bientôt ....

31 mar. 2018
0

pour quelques éclaircissement de plus
- on ne parle pas de phase et de neutre en courant continu les pôles sont est négatif et positif :topla:
-Aica passe en section directement supérieure pour limiter sa chute de tension (il ne peux pas connaitre l' usage que tu fera de ton convertisseur ;-)
-Pour ma proposition (mettre le convertisseur proche des batteries ) rien ne t empêche de déporté le coté 220 v un simple câble en 2.5 :reflechi: pour l’amener a ton usage !!! :-p :-D

Après avec toutes ces données a toi de choisir comment faire au mieux ! :-D ;-)

31 mar. 2018
0

En effet, la durée d'utilisation a de l'importance, mais également la puissance de l'appareil connecté.
Si tu utilises un fer à souder de 100 W, ton convertisseur (au rendement près) réclamera 100 W à ta batterie soit environ 10 ampères...

Pour recharger ma batterie de perceuse électrique, chargeur de 125 W, j'avais initialement installé un convertisseur de 500 W, pour avoir de la marge, mais je suis redescendu à un 300 W, bien suffisant au final. Durée de recharge 30 à 40 minutes.

Quant à la tapenade faite au mixeur, je trouve qu'elle est moins bonne que lorsqu'elle est faite au presse-légume manuel et au pilon....mais c'est un autre point de vue !!!

31 mar. 2018
0

Phase neutre c'est pour le 220 V alternatif,suivre les abaques donné.

31 mar. 2018
0

230, 230V !

05 avr. 2018
0

220 v c'est correct tous le monde n'habite pas à Fessenheim ou a Golfech !

www.cre.fr[...]tricite

Tension basse seuil(s) admis - typiquement 90 % de la tension nominale

Tension haute 110 % de la tension nominale

ce qui nous donne 207 v et 253 v !!! :-D ;-)

05 avr. 2018
0

Pour la petite histoire !
le choix du pôle plus et du pôle moins c'est fait de manière totalement arbitraire au début de l’électricité!
En fait les électrons "remontent" le courant; ils vont du pôle moins au pôle plus.
Dommage. Même si dans la vrais vie cela ne change pas grand chose;

05 avr. 2018
0

Pour info:Cela se nomme
Le sens conventionnel du courant
Le sens réel du courant

05 avr. 2018
0

Si je ne m'abuse, dans le document cité, il est bien question de 230V et 400V. Enfin c'est vous qui voyez.....
