Quelle largeur max pour panneaux solaires sur portique

Bonjour,

Nous avons un projet de voyage au long cours sous des latitudes chaudes et ensoleillées, et équipons notre oceanis 411 pour cela.

On réfléchit actuellement aux panneaux et on aimerait pouvoir mettre 700 watts, au moins en partie -et idéalement tout-, sur portique.

L'idée serait d'en mettre 2 dans la longueur, sans dépasser du bateau bien sur, et donc je me demande quelle peut être "raisonnablement" la largeur max envisageable.

Question subsidiaire: quelqu'un a-t-il déjà mis des panneaux flexibles sur portique? Je me pose cette question a cause du poids, mais problème de fixation, support, chaleur....

Merci pour vos réponses et avis,

L'équipage
18 nov. 2020
18 nov. 2020
0

700w c’est en gros 250ah de production par jour. C’est colossal pour un 40 pieds!
Tout autant qu’en fardage!
1,8m2 pour un panneau de 350w... 3,6 pour deux.

400/500w max a l’arrière 3m x 0,8
Tu peux éventuellement mettre un second Panneau sur le roof.


18 nov. 2020
-1

un hydrogénérateur? 600W de production H24. En nav bien sur.


18 nov. 2020
0

poser des souples sur le bimini
voir le voilier huma sur ne net il a un propulsion électrique qui est elimentée par des panneaux
alain


18 nov. 2020
0

Merci pour vos retours.

@cedric1983, le fardage c’est bien le problème, mais je ne pense pas que 700w pour l’autonomie complète ce soit « Énorme », c’est selon bilan énergétique, et il faut compter avec les jours nuageux, les temps d’ensoleillement effectif sur les panneaux...

@Patxaran, on a une kiwiprop donc hydrogenerateur bof et ça ne règle pas le problème du mouillage.

@fritzthecat, oui les souples sur le Bimini sont bien sûr à l’étude, et c’est pour ça que je disais qu’on envisage de mettre tout ou partie sur le portique.

Mais quelle largeur font les panneaux de ceux qui en ont sur le portique??

Merci à tous


Cédric 1983:Quand ça sera nuageux ou pluvieux... 700w ou 2000w produiront peu... Avec 400ah de batterie, 400/500w de batterie tu seras sans aucun soucis autonome et pour les quelques jours pluvieux, tu peux envisager une autre source: un coup d’alternateur si c’est en nav, ou une éolienne. Au mouillage tu n’aura jamais de problème, 400ah c’est 3j avec une production à zéro sur un bateau comme le tient. L’économie Que tu feras, tu peux l’investir pour une bonne isolation pour ton frigo. Ce sera plus rentable.·le 18 nov. 23:10
faby9:"Mais quelle largeur font les panneaux de ceux qui en ont sur le portique??"

Voilier de 40 pieds, 4 m au maitre bau. Mes 2 panneaux font chacun 55 cm de large par 105 de long. Je n'en connais pas la puissance exacte, mais ne compensent pas entièrement ma consommation au mouillage.·le 21 nov. 09:40


juliusse:Vu les dimensions, je dirais entre 80W et 100W chacun (en fonction de la technologie)·le 21 nov. 10:18
faby9:Oui Juliusse : c'est aussi ce que je crois. Ils sont orientables (gros intérêt si on prend soin de les régler toutes les 3 heures quand le vent est constant, et de les laisser à l'horizontale en nav ou au mouillage quand vent faible et variable), mais je perds environ 5 ou 6 Ah par jour... J'hésite entre changer les panneaux, en rajouter un amovible et souple, ou attendre la mort de mes batteries pour passer à une batterie lithium. Je n'envisage pas l'éolienne, et encore moins un hydrogénérateur.·le 21 nov. 10:27
juliusse:Moi non plus je n'envisage pas éolienne ou hydro-generateur. Un panneau souple à ajouter "volant" est bien car le rapport prix/efficacité est excellent.(et comme c'est vite rangé, le panneau souple vieillit mieux) et il sera toujours utile le jour du passage au lithium. Le compromis entre production et encombrement/fardage est toujours difficile.·le 21 nov. 10:38
Cédric 1983:Pojurquoi ne pas faire en sorte... de moins consommer???·le 21 nov. 10:56
juliusse:Perso, c'est ce que j'ai fait. J'ai seulement un panneau de 100W fixe et un 50W "volant". Et ça suffit pour nous, largement.·le 21 nov. 11:00
Sabali:Je crois que conformément au mantra héossien "tout dépend du programme", et bien sur l'objectif n'est pas de reproduire une vie de terrien ni d'être un gros consommateur, mais de pouvoir être autonome au long cours. Maloya le 411 de poussé par le vent a 400w sur portique + 200 w sur bimini + éolienne, comme d'autres voyageurs. Actuellement nous avons 150 w et pour la Med, ça nous suffit.·le 21 nov. 12:07
18 nov. 2020
3

Bonjour
j'ai un 411 avec 340 w de PS sur le portique arrière, et je trouve cela déjà bien grand, avec un fardage non négligeable.
J'ai une éolienne AEROGEN 6, un alternateur 80w sur le moteur et un A to B Sterling, 440 Ah de batteries gel installées, je n'ai jamais eu de problème d'énergie.
700 w me paraît effectivement énorme.


19 nov. 2020
1

En navigation Est Ouest ou inverse en pouvant orienter les panneaux au maximum selon la latitude, à surface égale, et selon le principe même de l'effet photoélectrique, on gagne beaucoup en rendement.
La prise au vent, fonction directe de l'incidence n'est pas du tout à négliger (une aile banale, certes profilée, développe environ 50kg/m2 à 50km/h).


19 nov. 2020
0

Encore un qui va se transformer en "chalutier" ☺😉


Patxaran:ah bon, on peut aussi pêcher avec les jours sans soleil? ;-)·le 19 nov. 11:07
19 nov. 2020
0

Bonjour,

J'ai 4x100W sur mon portique sur un 38 pieds et j'envisage de mettre 2x100W de plus avec deux panneaux qui seront de chaque côté sur charnières. Horizontaux les panneaux dépasseront de la largeur du bateau, au repos ils seront verticaux le long du portique.
Sinon j'ai déjà vu 600W sur un 40 pieds, tout sur le dessus du portique, ça ne fait pas démesuré.

La largeur max, au port il ne faut pas que ça dépasse du bateau. La longueur max sera limitée par le pataras à l'avant. A l'arrière mes bossoirs dépassent d'un peu moins de 1m de l'arrière du bateau. C'est ce qui me paraît raisonnable.

Le voilier Sailing Uma indiqué Alain est un 36 pieds équipé je crois avec 600W sur le portique (orientable).


LeMoko:Ne pas oublier la hauteur de pose. J'ai souvenir aussi d'un bateau avec presque l'équivalent d'une surface de bimini rien qu en PS. Dommage trop bas quand tu descendais du passe avant vers le cockpit il fallait faire hyper gaffe avec les coins du panneau pour ne pas finir à l 'hosto.·le 19 nov. 17:33
0

Bonjour,
Sur le portique de mon 47´, j’ai 4x115 w répartis en 2 groupes de 2 dans des cadres orientables bien costauds. Chaque cadre (à peu près 1 m2) est relié au portique par 3 triangles. J’ai prévu également des trous sous les cadres afin de pouvoir les haubaner par des bouts en cas de vent très fort.
J’envisage de rajouter un Watt and Sea de 600 w.
Un groupe électrogène fixe au GO est présent à bord, mais ne servira que pour la machine à laver et l’electro-portatif.
Multiplier les sources d’énergie sont pour moi efficacité et sécurité.
La consommation électrique la plus importante étant en navigation. Au mouillage, seul le frigo et éventuellement le dessal sont les plus gros consommateurs.
Une cathédrale de panneaux, hormis l’esthétique, est dangereuse pour la sécurité de l’embarcation.
Peut-être revoir à la baisse le bilan énergétique?
Bon choix,
Patrice


21 nov. 2020
-1

Bonjour Patrice !
Et quel parc de batteries prévois tu ?
Pierre


Ar-men (anciennement Tan’oz):Bonjour Pierre, Actuellement, j’ai 3x240 Ah en AGM. Bonne journée à toi, Patrice·le 21 nov. 13:57
Jaba:Tu m'impressionnes !·le 21 nov. 21:57
21 nov. 2020
0

Je suis d’accord avec ceux qui te conseillent de diversifier (tu as peut-être prévu d’ailleurs?)
Chez nous (40 pieds), 400W de panneaux, éolienne et bien sûr alternateur.
Batteries gel 400ah.
Suffisant pour une autonomie complète longue durée nav et mouillage (parfois un coup de moteur en hiver quand le temps est couvert plusieurs jours).
Éolienne vraiment bien pour la nav, surtout de nuit (elle étale généralement la conso du bord).
Autre point avec lequel je suis d’accord; essayer de consommer moins plutôt que de produire plus (éclairage tout LED, bonne isolation du frigo, tablette ou ordi allumés que lorsqu’il y’a besoin, idem traceur/radar)
Bonne préparation et bon vent à tous


21 nov. 2020
0

Bon, pas eu beaucoup de réponses concernant la largeur de vos panneaux!

Les "énormes" panneaux en question (qui servent à pêcher et à faire cathédrale ;-) ) font 1 m de large, ce qui me parait très large et d'où ma question concernant vos installations.

Pour la diversification, c'est tout à fait souhaitable, mais autant la rentabilité du panneau est peu discutée autant pour le reste, ça n'a pas l'air si simple, soit en terme de cout ou de production effective.
L'alternateur d'arbre peut-être un bon appoint quand on a une hélice fixe?

Et bien-sur essayer de limiter la conso tout a fait d'accord, l'isolation de frigo et le passage total en LED étant au programme des travaux d'hiver si on nous laisse accéder au bateau...

Merci pour vos contributions, je vais poursuivre mes calculs et réflexions!


armor22:J’aimerais bien pouvoir aller mesurer la largeur de mes panneaux pour te la donner ;) ! Je trouve en tout cas interessant le compromis qui consiste à mettre un volume raisonnable sur le portique (je dirais 400W pour 40’) et à compléter si besoin par du souple sur le bimini, cela limite le fardage et les inconvénients qui vont avec, tout en permettant d'exploiter a fond l’energie solaire quand c’est nécessaire. Je suis moins d’accord avec toi concernant les éoliennes, les modèles récents produisent maintenant très bien (voir d’ailleurs à ce sujet l’une des dernières vidéos de Maloya puisque tu connais) et je trouve cette source d'énergie dans mon cas très complémentaire des panneaux et de l’alternateur. Bonne réflexion et préparation!·le 21 nov. 14:15
armor22:Et toujours concernant les éoliennes, elles sont également plus silencieuses maintenant et les vibrations peuvent être fortement atténuées par la pose de silent blocs ·le 21 nov. 14:17
Sabali:Je n'ai rien contre les éoliennes, et tant mieux si c'est un bon complément, je suis probablement restée sur les données de modèles plus anciens. Pas encore pris le temps de regarder suffisamment précisément. Quel est ton modèle et ou est-elle positionnée? ·le 21 nov. 15:03
21 nov. 2020
0

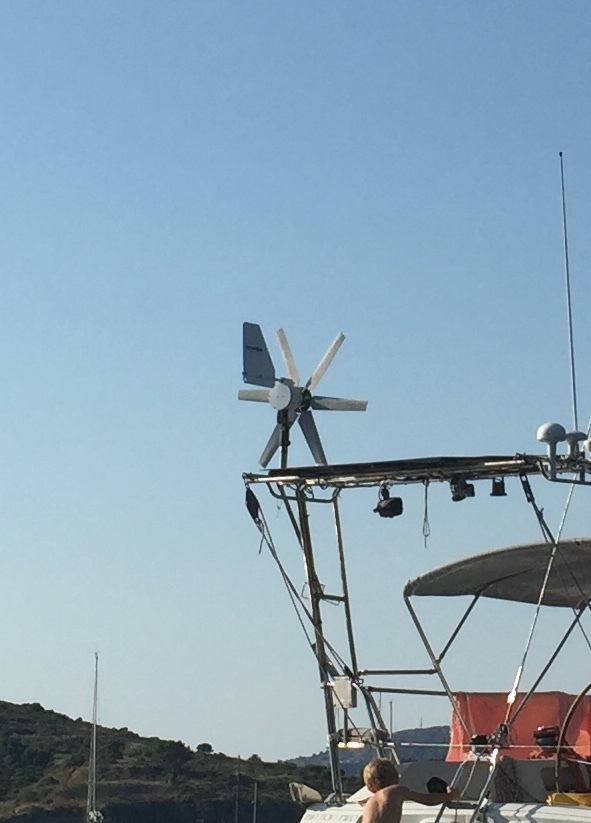

Aerogen4 sur le portique


0

Bonsoir,
Une photo de mon montage.
Les câbles ne sont pas montés définitivement.
Bonne soirée,
Patrice
