quel "gadget" bateau faire avec arduino?

Il me reste un arduino uno et je me demandais (sans pouvoir me répondre ;-) ) quel "gadget" bateau faire avec cet arduino uno , ou trouver une liste cohérente? Merci :reflechi:

L'équipage
10 déc. 2016
10 déc. 2016
0

Euh.....c'est quoi un arduino uno ?

10 déc. 201616 juin 2020
0

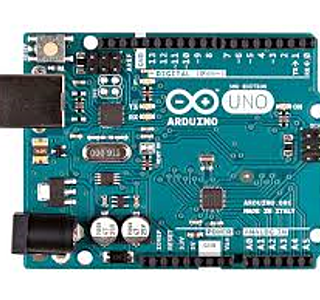

c'est ça un microcontroller board basé sur un ATmega328P

10 déc. 2016
0

Bonjour,
Une arduino c'est un micro-contrôleur que l'on peut programmer.
C'est une espèce de circuit imprimé qui a des points de connections pour des signaux électriques qu'il peut recevoir et/ou envoyer.
On peut par exemple récupérer les signaux nmea et les multiplexer en vue de les utiliser sur une application pour tablette par exemple. On pourrait faire une centrale de navigation, etc.
Taper nmea arduino wifi sur google, il y a ce que je viens de décrire. Attention cependant au fait que la UNO n'a pas trop de ports d'entrées.
Mon objectif perso: utiliser une arduino uno pour récupérer les données nmea à la sortie de ma centrale nke topline (donc déjà multiplexées) et me les envoyer via wifi sur mon téléphone. En fait, je retire les vieux afficheurs nke pour mettre des tablettes amovibles et étanches.

10 déc. 2016
0

Un pilote automatique nautique sur base Arduino
forum.arduino.cc[...]dex.php

10 déc. 2016
0

Télécommandes, controle de quille basculante, rêglage de panneaux solaires, www.yachtsaildesign.com[...]ilboat/

13 déc. 2016
0

Quille basculante et pilote, attention à la fiabilité. Il s'agit de sécurité, mais techniquement c'est possible.

10 déc. 2016
0

C'est compliqué avant de réussir a programmer quelques chose quand on y connait rien ?

Par exemple un module performance
interface avec gps et girouette
qui calculerait le vent vrai en fonction du déplacement fond et non pas de la vitesse surface.

10 déc. 201610 déc. 2016
1

Hello,

Vraiment gadget ?
Je pensais à un truc qui annonce en vocal sur un haut- parleur toute les 5 secondes la profondeur quand celle-ci tombe en dessous d'un certain seuil.

On récupère la valeur dans la trame NMEA par exemple la sentence DBK ou DBF, ou la pgn 128267 si on est en NMEA2000, on l'interprète en on la fait prononcer à partir d'une bilbliothèque de phrases en .WAV stockées sur la SD Card d'un shield audio.
ajouter un shield Can-bus si on est en NMEA2000.

Ca fait bosser un peut tout, l'analogique, les chaines de caractères, le digital , l'audio, et ça donne un petit coté droïde au bateau.
"Fan, mais y parle ton bateau, fada !!??!!"

Dans la série des trucs qui parlent, tu peux faire un système qui t'engueule avec les injures du Capitaine Haddock si tu remontes trop au vent à partir d'un certain angle et que ça commence à faseiller.
Ca mettra de l'ambiance à bord si tu navigues en solo.
A l'inverse, un truc qui te félicite et t'encourage, " hardi mousaillon !", si ta vitesse moyenne augmente par rapport aux deux minutes précédentes passées.

Autre truc.
Tu récupères la vitesse du bateau, l'angle du vent, tu recalcule la VMG (C'est à la mode en ce moment sur un autre fil ;-), et tu conçois un système qui lisse tout ça sur quelques secondes et qui te dit s'il faut lofer ou abattre pour conserver ta meilleure VMG.

Plus simple.
On trouve des shields d'attitude pas chers, et tu fais afficher sur un petit écran, ou de simple diodes la tendance de vitesse, si tu es en train d'accélérer ou ralentir.
Ou bien un gitomètre.

J'espère que les idées que j'ai cité sont suffisamment bidon pour accéder au rang de vrai gadget ;-)

Amicalement.
FX

10 déc. 2016
0

Pas con du tout et pas gadget surtout le truc qui annonce la profondeur quand tu est en approche d'un mouillage...

un peu de fun dans des produits utiles ne nuit pas, c'est une très bonne idée je suis sur que ça aurait un (petit) succès commercial je vais m'y mettre tiens... :heu:

11 déc. 2016
0

ça, ça me plait bien de simples diodes qui indiquent la tendance de vitesse, si tu es en train d'accélérer ou ralentir.

10 déc. 2016
0

Pareil ! Des trucs en arduino j'en ai quelques uns pour nav et affichage, mais jamais pensé au bateau qui cause, bonne idée pour occuper l'hiver !

10 déc. 2016
0

Les arduino peuvent servir à pratiquement tout, du moment qu'il s'agit de contrôler des interfaces à partir de données acquises.
Pour info, les services informatiques de GDF suez ont demandé à leurs informaticiens d'inventer quelque chose avec ces circuits. Ils ont pris ça pour un jeu, le gagnant a inventé un systeme très peu cher, qui permet de gérer la domotique de sa maison en temps réel , avec possibilité de commandes à distance. Le tout stocké en permanence sur un serveur indépendant. Le prix de revient est ridicule par rapport aux solutions de domotique proposées actuellement .
Qui peut le plus, peut le moins.

11 déc. 2016
0

Tu peux même faire un interface vocable. Ce ne sont pas les sujets qui manquent

13 déc. 2016
0

l'arduino est trop limité en vitesse pour çà. il faut passer sur rasperry.

11 déc. 2016
0

On peut tout faire avec le Arduino, en tête de liste dans mes projets : un système de monitoring avec envoi des infos par sms (temp, hygro, baro, pompe de cale, intrusion, etc...)
Un Arduino, une carte relai, une carte gsm et quelques sondes et cables, en se basant sur les projets domotique déjà existant c'est assez simple voir www.mysensors.org[...]/ pour fabrication de capteurs par exemple...
Il y a aussi le baromètre électronique, le gestionnaire de batterie, le multiplexeur nmea, etc, etc.. la seule limite c'est l'imagination...

11 déc. 2016
2

la seule limite c'est l'imagination... et j'en manque depuis 68 ou je l'ai mise au service du pouvoir comme c'était demandé :mdr:

11 déc. 2016
0

Bonjour à tous,
J'aimerais bien avoir un baromètre électronique avec un "bargraph" permettant d'afficher l'historique de pression.
C'est possible à faire avec Arduino ? comment faire?
merci

11 déc. 2016
0

Hello AOC,

Oui c'est réalisable, mais à moins de vouloir faire joujou, il y a déjà des baromètres du commerce qui le font bien pour pas cher.
www.conrad.fr[...]8954c26

Sinon, grosso-modo il faudra 3 composants:
- l'Arduino UNO 20€
www.gotronic.fr[...]420.htm
- Un afficheur 20€
www.gotronic.fr[...]565.htm
- un capteur de pression 10€
www.gotronic.fr[...]420.htm
+ des heures de plaisir (ou pas) à coder.

Amicalement.
FX

11 déc. 2016
0

Merci FXVT d'avoir pris la peine de répondre ! Je vais creuser, cela m'interesse.

11 déc. 2016
0

Des tonnes de liens sur le net:


www.google.fr[...]/search
thepolyscope.com[...]rduino/

Amicalement.
FX

12 déc. 2016
0

bonjour
avec un micro contrôleur j'avais fait l'équivalent d'un Citryx, il avait la particularité d'indiquer l'état des batteries : connecté sur une diode "vert rouge"
quand la batterie de servitude était en charge scintillement vert
bien chargée un éclair vert toutes les secondes
moins bien un éclair vert toutes les deux secondes
pas assez chargée : éclair rouge
en dessous de 11 volts scintillement rouge
on peut facilement le faire sur un arduino : utiliser deux entrées analogiques avec deux ponts de diode en diviseur pour arriver entre 0 et 5 volts
utiliser deux sorties pour la diode et une autre pour le relais
le truc a fini par tomber en panne et maintenant j'ai un Citrix ...
autre projet peu glamour : un petit capteur de distance à ultra sons qui mesure une distance et un diode deux couleurs pour indiquer l'état de remplissage de la cuve à eaux noires ....

12 déc. 2016
1

Un Citrix, c'est un peu comme un Cyrix mais jaune ? :reflechi:

13 déc. 201616 juin 2020
0

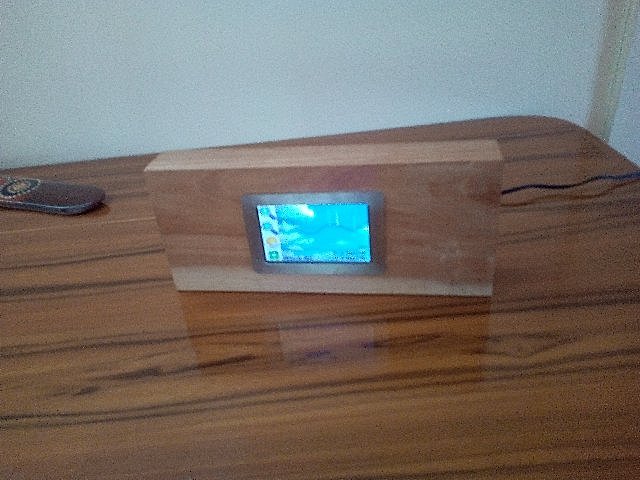

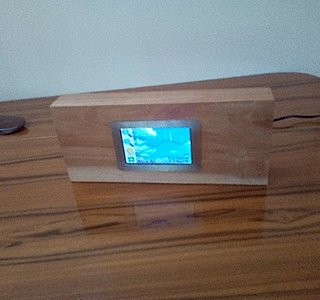

J'ai fait un barographe écran tactile avec détecteur de foudre alimenté en 12V.

13 déc. 2016
0

En tout cas c'est un bel objet.
Bravo.

Amicalement.
FX

13 déc. 2016
0

À l'eau,

Je me suis fait une télécommande sans fil pour mon guindeau, avec compteur de chaine et répéteur NMEA, il faudrait que je prenne le temps de documenter l'ensemble.

Merci

13 déc. 2016
0

Ah tiens c'est pas mal ça de répéter sur du MNEA.
Au moins on peut lire ça sur les afficheurs du cockpit.
Quelle phrase NMEA as tu pris pour compter les mètres de chaine ?

Amicalement.
FX

13 déc. 2016
2

Bonjour,

La télécommande est composée de 2 parties (les 2 à base d'arduino). Chaque arduino est connecté à un module NRF24 pour la liason sans fil. Il y a un maitre, qui lit les infos NMEA en provenance des instruments, qui lit aussi le capteur reed du guindeau et qui commande le guindeau. L'autre arduino est dans un boitier étanche avec un afficheur (NOKIA 5100) et 4 boutons (2 seulement sont utilisés).

Je commande le gindeau, tout en lisant la vitesse, la profondeur et la longueuer de chaine :).

vais prendre des photos...

Autre montage que j'ai fait c'est un niveau pour le réservoir septique. J'ai récupérer un capteur à ultrason que j'ai interfacé avec un arduino et j'affiche le niveau au moyen de 8 leds.

Voili...

15 déc. 2016
0

Super toutes ces idées!
Est-ce que vous (vous les inventeurs!) pourriez mettre à disposition les codes, schéma, photos, etc... afin qu'un néophyte comme moi puisse se lancer dans le monde merveilleux d'arduino!
Il y a déjà pas mal d'idées, merci à vous!

20 déc. 2016
0

Déjà là pour commencer meme si on n'y trouve pas une idée qui séduise comme cela était mon cas

shieldlist.org[...]/
github.com[...]ino-org

:pouce:

20 déc. 2016
1

je suis en train de me faire un pilote automatique avec gyro/accelero/magneto, GPS haute fréquence et interface Wifi NMEA. Un vérin étanche de 250 kg de poussée avec capteur de position intégré. J'ai fait usiner les pièces mécaniques pour pouvoir le mettre à la place de mon ST2000 en plug&play. Algo d'asservissement PID et multiplexeur NMEA intégré.
Vivement la fin de l'hiver que je puisse tester en vrai. Pour l'instant, sur table, ça fonctionne ! :-)

20 déc. 2016
0

Intéressant :). J'imagine que si tu trouve le temps tu donneras le lien... En ce qui me concerne, je n'arrive pas à trouver le temps de poster des explications claires pour mes montages... faudr bien que je m'y mette sérieusement

Bon vent à tous

20 déc. 2016
1

Je posterai tout quand je serai arrivé à faire quelque chose qui fonctionne vraiment en mer. Le plus long, et de loin, c'est le logiciel. C'est là que se trouve la plus-value. Je le posterai également.

20 déc. 2016
20 déc. 2016
0

Salut ! C'est un projet qui m'interessait un temps (j'ai un verrin de ST2000 fonctionnel, mais l'electronique est morte) , du coup, si tu as mis les fichiers (code, schemas, circuits) sur github ou ailleurs, je suis interessé !

20 déc. 201616 juin 2020
3

Bonsoir à tous,

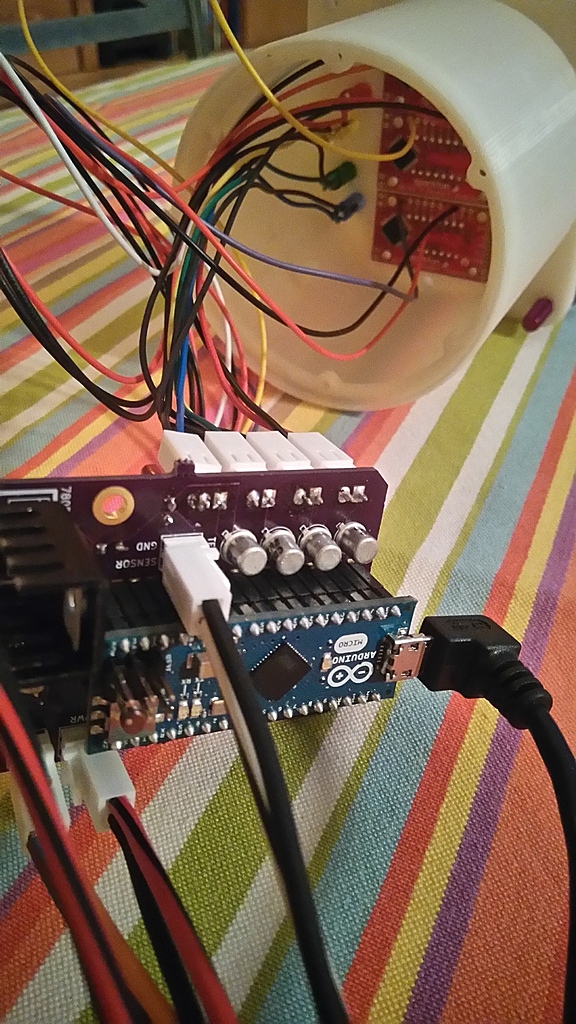

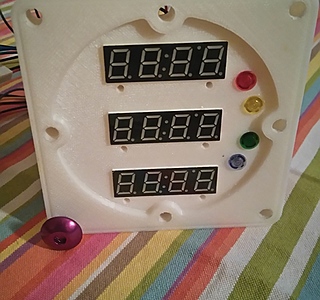

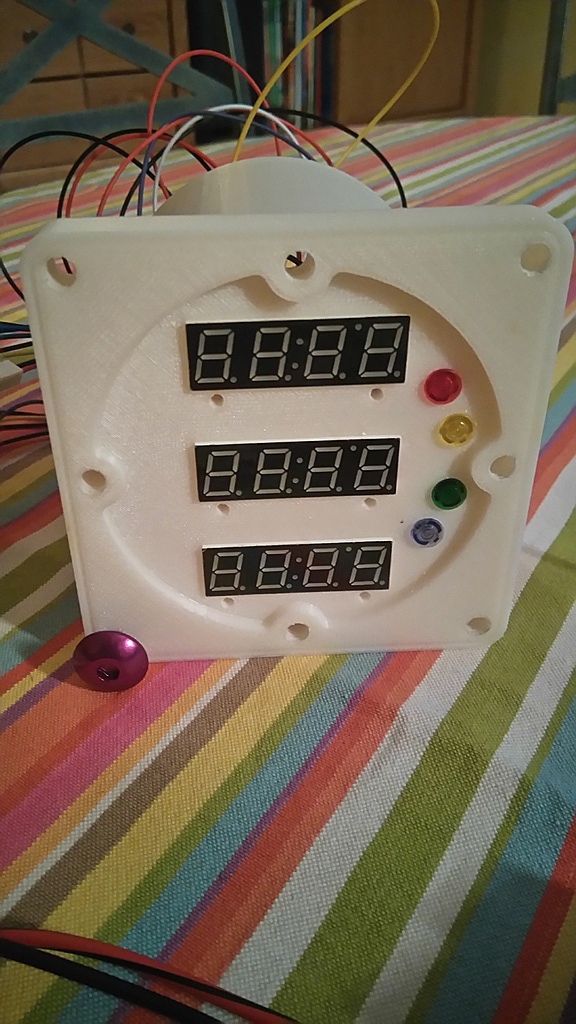

Comme mon compte tours Yanmar était en panne et que le remplaçant valait quasiment 500 € TTC rendu, ça m'a énervé et je me suis refait un instrument amélioré.
En plus de compter les tours, c'est bien le moins, j'affiche la température moteur (+ 4 diodes de couleurs aux seuils 60, 70, 80°) et horamètre totalisateur et journalier.
J'en ai pas mal bavé mais ça a fini par marcher !!!
Le plus dur ça a été le dessin pour l'imprimante 3D du boitier (Solid Works) et la conception du circuit imprimé (Kicad) car vous pouvez voir sur la seconde photo une Arduino micro pluggés sur le CI.
Les composants actifs sont hyper classiques : coupleur opto-électronique pour le capteur du compte tour, régulateur de tension 12/5v externe pour ne pas faire souffrir celui de l'Arduino lorsque il y a 14v de charge sur le circuit du bord et des transistors en commutation qui pilotent les 4 voyants en 12v.
Mais il y a loin de la conception à la réalisation, heureusement que c'est une distraction et que je ne compte pas les heures. Maintenant c'est opérationnel et je suis content de moi (il en faut bien un) ! Finalement question budget ça ne doit pas être une économie folle non plus mais je refuse de faire l'addition ...
Bon bricolage à tous.

0

Excellente réalisation, belle finition ! :bravo: :alavotre:

21 déc. 201616 juin 2020
3

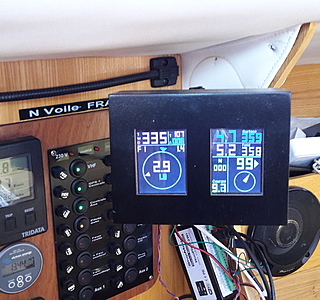

l'arduino c'est comme le jambon pour finir la purée ... maintenant j'en ai 7 et c'est pas fini.

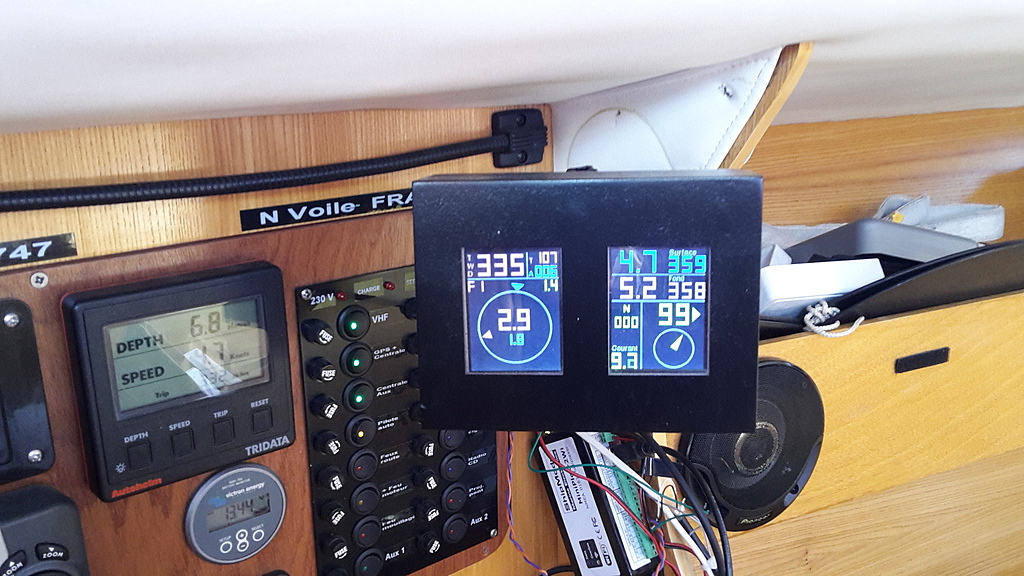

Un Mega pour multiplexer, calculer vent surface, vent fond, dérive angle et vitesse, et des Uno pour compas + gite et répétiteurs pied de mat et TaC. Et enregistrer tout ça sur une carte SD pour faire des polaires (plutôt compliqué en pratique, ça dépend par exemple de clapot ou pas etc ... bref une autre histoire ...)

Va falloir que je me décide à faire des boitiers de la qualité de ceux de tux, bravo ! pour l'instant je suis en mode protoalavavitekivabientenirletempsdeséssais...

A venir télécommande sans fil pour mon ST2000, la principale difficulté étant de trouver un émetteur étanche, pas trop gros, avec une attache solide pour l'avoir autour du cou (comme les vrais quoi ...)

Pour un pilote Arduino il y a celui ci : forum.arduino.cc[...]dex.php
régulation PID sans I, avec mesure courant pour détecter fin de course ou surcharge.

Impatient de voir les résultats des tests de blacknav, parce que comme dit tux le temps qu'on passe en mise au point ...

21 déc. 2016
0

Super classe les afficheurs ! Quels references as-tu utilisé ? J'aime particulierement les OLED en couleur, pour l'interieur, c'est nikel.
Pour l'exterieur, comment as-tu geré l'etancheité ?

21 déc. 2016
0

C'est quoi, les afficheurs exterieurs ?

21 déc. 2016
0

Belle réalisation, bravo.

21 déc. 201621 déc. 2016
2

OLED : 320 x 240 noname mais faudrait chercher ailleurs :
www.amazon.fr[...]o07_s00

avec controleur ILI9341 qui est très répandu, c'est le plus important pour trouver une lib qui fonctionne ...
Adafruit tftlcd et adafruit gfx sont ok pour un contrôleur 9341, elles en gèrent aussi plein d'autres.
jamais réussi à faire fonctionner le tactile, mais ça me passionnait pas, et jamais essayé la carte SD sous l'affichage.
Pour 11 € le résultat me convient !

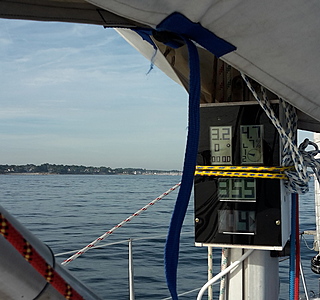

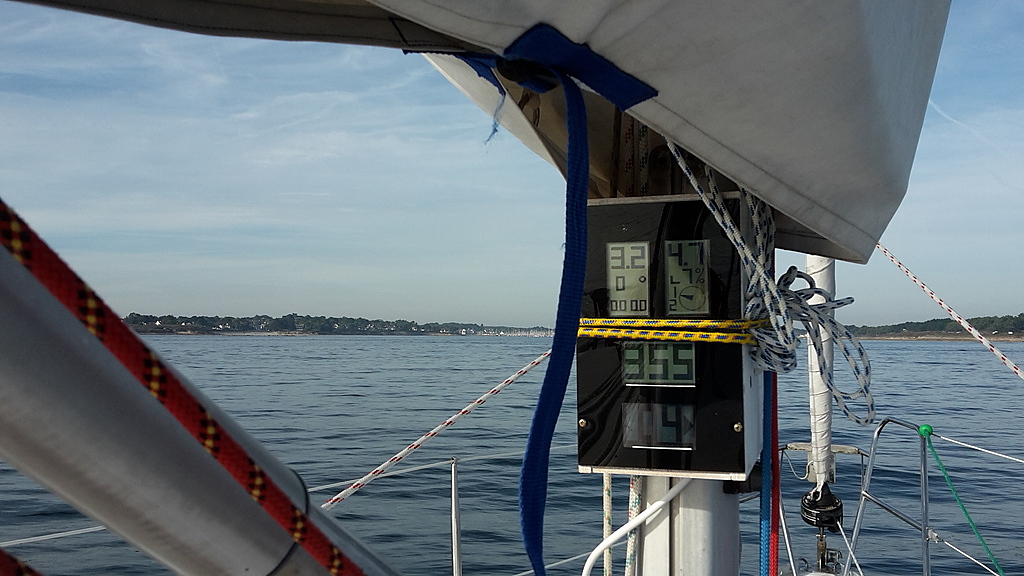

extérieur : je n'ai pas encore géré l'étanchéité, ce sont des afficheurs de beau temps uniquement, c'est un nouveau concept.
Je compte sur l'hiver pour faire un boitier en résine, propre, solide, étanche etc ...
Afficheurs : monochrome 128x64 ref TG12864H3-05A avec contrôleur ST7565R
fr.hobbytronics.co.uk[...]lcd-rgb
j'avais acheté chez Selectronic dans les 35 €, en cherchant j'avais trouvé dans les 20 € avec 3/4 semaines de délai

pour l'extérieur j'ai pris exprès des TFT monochrome pour la visibilité au soleil.
Plus il y en a plus et c'est lisible contrairement aux OLED (et de nuit c'est rétro éclairé, c'est choolliiii).

plus en mp si tu veux

21 déc. 2016
0

Ce n'est pas pour du court terme, faut que ça murisse...
De plus, OpenCpn + plugins Tactics + afficheur NKE, on fait pas mal de chose... ;-)

22 déc. 2016
0

Pour les boîtiers je vous conseille d'aller bosser dans un "fablab" où il y a une imprimante 3D. De préférence un modèle à 2 bibines : l'une pour la matière du boitier, l'autre pour le remplissage sous les parties en encorbellement. Ensuite vérifier si la matière que vous avez utilisée est stable aux UV sinon la peindre.
Pour les connecteurs j'utilise cette série disponible à l'unité chez RS : www.amphenol.com.au[...]Web.pdf A noter que chez RS il y a une inversion entre mâle et femelle ???
Bon bricolage à tous.
Bernard.

22 déc. 2016
0

Est ce que cela serait possible de faire un bouton Standby / Auto pour les pilotes Raymarine ?
Mon ST6001+ est protégé dans la descente, hors de portée du poste de barre.
J'aimerais bien pouvoir engager le mode standby/auto depuis la barre.
Affiner les réglages dans un second temps depuis la descente n'est pas un problème.

19 mar. 2021
0

j'ai ce projet depuis longtemps
j'en ai fait un super simple je le teste bientôt
si ça intéresse...

19 mar. 2021
0

Bonjour, oui bien sûr, les sorties étant rares on a du temps

19 mar. 2021
0

Bonjour, oui bien sûr, les sorties étant rares on a du temps
