QTVLM PC Windows 10 - Paramétrer le GPS et l'AIS

Bonjour , Bonsoir

J'ai une antenne GPS USB spéciale PC
J'ai un AIS avec une sortie USB

Quand j'utilisais Opencpn je récupérais les datas GPS et AIS, donc ils fonctionnent

Sur QTVLM (j'ai lu le mode d'emploi 10 X), je ne vois pas comment faire les paramètres pour voir ma position et les cibles AIS

J'ai trouvé l'onglet : QTVLM/Configuration/Connexions NMEA/entrants
Je ne prends que "entrants" car je ne sors aucune infos, je ne fais que les prendre

Là je vois les ports série et j'ai essayé de les paramétrer, mais je suis trop nul

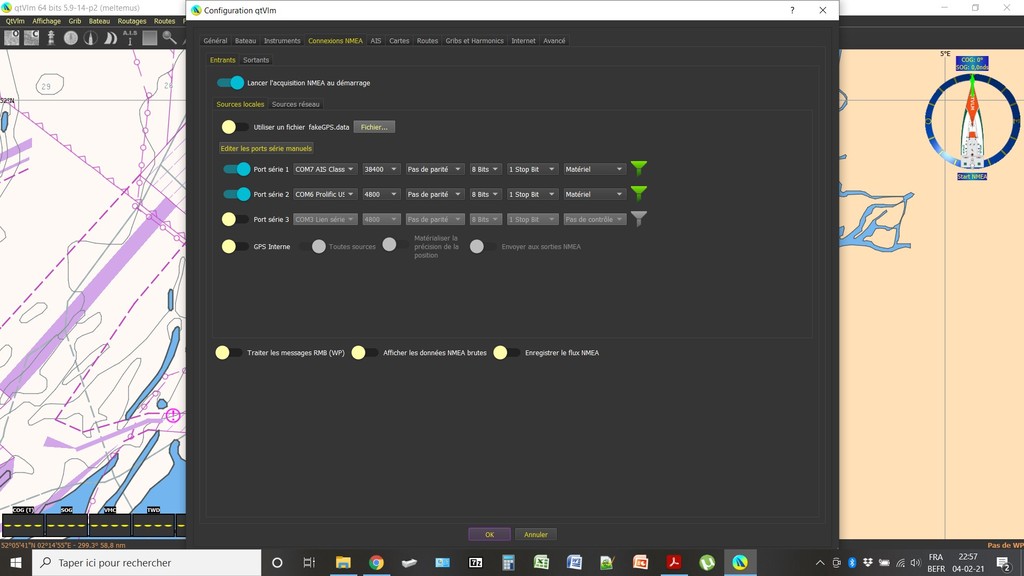

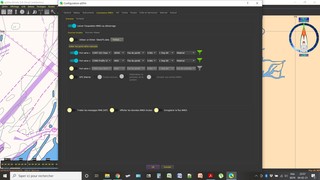

Voir photo

Mon bateau ne se positionne pas à la maison
Je ne vois pas les centaines de navires qui sont dans le coin

En plus de l'explication, pouvez vous me faire un screen shot de ce que je devrais paramétrer

Heeeeeeeeeeeeeelp

Merci

Camille

L'équipage
04 fév. 2021
05 fév. 2021
2

En principe ca a l'air bon, essaye de mettre seulement le GPS, sans contrôle de flux "matériel". La vitesse dépend du modèle de ton GPS USB, ca doit être écrit dans la doc du GPS quelque part. C'est quoi comme GPS?


05 fév. 2021
0

Bonsoir Maitai

Je vais faire un set up à la fois

GPS
Il est OK et il reçoit sur le port comm 8

QTVLM
J'indique GPS sur le port comm 8

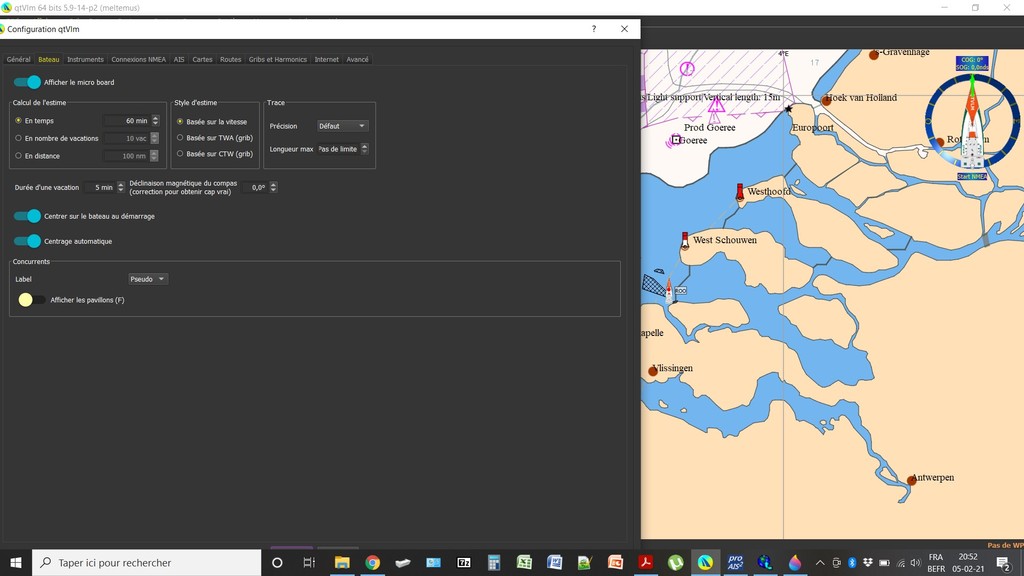

Voir photo

Mais, mon bateau reste à 25nm de là où je suis


Camilleb0461:BonÇa avanceEn bas à gauche de qtvlm je vous des coordonnées GPS, je suppose que c'est moiJe vois aussi COG et SOG, valeurs 0Je suppose que ça vient du GPSProblème semble résoluMerci MaitaiReste l AISCamille·le 05 fév. 23:01
Camilleb0461:BonÇa avanceEn bas à gauche de qtvlm je vous des coordonnées GPS, je suppose que c'est moiJe vois aussi COG et SOG, valeurs 0Je suppose que ça vient du GPSProblème semble résoluMerci MaitaiReste l AISCamille·le 05 fév. 23:01
05 fév. 2021
1

Si opencpn est déjà lancé ca ne marchera pas, un port série est exclusif, si c déjà ouvert c'est mort. C'est une piste?


Camilleb0461:Je ne te comprends pasJe dois démarrer mon gps, il est branché sur le port 8Il reçoit alors les satellitesEt seulement après je dis à qtvlm où se trouve le gpsSi je ne démarre pas le gps, pas de positionMais je vais essayer demainD'abord designer sur qtvlm le port sur lequel est branché le gps et ensuite démarrer le gpsLa suite au prochain épisode.·le 05 fév. 22:42
05 fév. 2021
0

Re bonsoir Maitai

J'ai été plus rapide que prévu

J'ai commencé par dire à QTVLM où se trouvait mon GPS : port 8
En effet, plus possible de recevoir de data dans le programme GPS : port 8 busy

Et, mais je ne sais pas comment, M'enfin est à sa place ;-)

Comment puis je voir
Les satellites utilisés pour me positionner ?
Les coordonnées GPS de M'Enfin ?

Merci

Camille


05 fév. 2021
1

Un GPS USB n'a pas besoin d'être démarré. Si le port correct est renseigné, on le branche dans le PC, on démarre qtVlm et c'est tout.
Sous windows, impossible d'envoyer les infos du GPS en serial/USB vers 2 programmes ouverts en même temps.


Camilleb0461:Ça semble en effet le casJe te crois mais je suis toujours septiqueVoit plus bas😀😀😀😀·le 05 fév. 23:03
05 fév. 2021
0

Maintenant le problème de l'AIS

J'ai regardé sur mon traceur raccordé à mon AIS, il y a des bateaux autours de moi

J'allume mon AIS
Je coupe le programme AIS (j'utilise ProAIS livré avec le transpondeur)
Je paramètre QTVLM pour lui dire que l'AIS est sur le port com 7
Je vais dans le programme de mon AIS, impossible de connecter l'AIS avec le port 7
Ca colle avec ce qui est expliqué par Maitai et Smart Sails

Par contre, je ne vois aucun bateau dans les environs sur QTVLM
Or il y en a un dans mon port à 350m avec son AIS allumé en permanence
Et une chiée dans le port en face à 3Nm, Pêcheurs, voiliers et moteur
Et je suis à 4Nm d'un chenal réservé aux péniches (jusque 200m)

Pfffffff pas rigolo

Camille


Smart Sails:As tu paramétré l'entrée AIS sur 38400 bauds?·le 06 fév. 13:01
Camilleb0461:OuiEt le gps sur 4800·le 06 fév. 19:33
06 fév. 2021
0

C'est loin d'être simple ces histoires de connexion : Equipé en Raymarine je n'ai jamais réussi à récupérer les données sur QTVLM (par Wifi).
courage.


Camilleb0461:Je me demande si je dois te mettre +1 ou -1 pour cette info🤭🤭🤭·le 06 fév. 19:34
Fransoi:Pour moi, en wifi (mon transpondeur AIS n'envoie pas en USB), cela a marché du premier coup ! je n'ai eu qu'à donner à QtVlm l'adresse IP, le port de connexion et démarrer le NMEA et les cibles sont aussitôt apparu. Equipement Raymarine (traceur, calculateur, multiplexeur) et Weatherdock (AIS).·le 06 fév. 20:12
12 fév. 2021
0

Camille, autant pour toi.
Merci Fransoi, la difficulté consiste à trouver les infos sources (IP, Port). Perso je n'ai rien trouvé.


Fransoi:L'adresse IP et le port devraient être indiqués dans la documentation du transpondeur. L'adresse commence en général par 192.168.... et le port et souvent 80 ou 8080 .... ·le 12 fév. 18:47
Fransoi:Edit du post précédent: "le port EST souvent", la faute ne m'a sauté aux yeux qu'après publication :-(·le 12 fév. 19:16
VoodooChile:Merci Fransoi pour ces pistes je vais essayer : je suis tellement nul que je viens à peine de comprendre qu'une passerelle wifi était incontournable...no comment j'ai repéré ce matériel : www.itabnav.fr[...]fi.html ·le 13 fév. 17:17
12 fév. 202112 fév. 2021
0

Bonjour,
peux tu me donner le nom de ton récepteur/récepteur AIS. En général sur ces bêtes, le port USB est réservé au paramétrage par ProAIS2.
Les transpondeurs ont forcément un GPS intégré ( s'il est homologué par ANFR) Cela peut te simplifier la vie car tu n'as pas besoin de ton GPS externe connecté au PC./

Dans la doc de AIT1500 de Digital Yacht:
Installation étape 5 – Interface USB
• Lorsque l’AIT1500 est connecté à un ordinateur via l’interface USB, celui-ci apparaît comme un Port Com virtuel et permet ainsi d’émettre et recevoir des données via le câble USB à 38400 bauds. Veuillez ne pas connecter l’interface USB de façon permanente à un ordinateur. Si vous voulez faire cela, alors nous vous conseillons d’acheter et d’installer un adaptateur NMEA/USB. L’interface USB sert uniquement à la programmation


Camilleb0461:Il ne se vend qu'aux pays baswatcheye.nl[...]sponder Il fonctionne parfaitement depuis 2016Il se programme avec proais 2Connexion pc avec un câble USB et sur mon installation raymarine avec l actisense et un slot raymarine 2000/stngPar contre, je n'ai jamais pensé que en effet il a forcément un gps intégréJ'ai donc acheté une antenne GPS pour rien. 🤭🤭🤭Par contre, comme je l'ai dit, je recevais les datas ais sur Open cpnDonc, je sais que ça doit fonctionnerMais comment 😀😀😀😀·le 12 fév. 18:00
12 fév. 202112 fév. 2021
0

OK j'ai commencé à lire la documentation.
Cela marchait avec OpenCPN.
Il faut peut être refaire la procédure dont on parle page 21

5. Sélectionnez le port de COM AIS et un débit/bauds de 38400 sur le logiciel de navigation du PC pour utiliser les données AIS.
Si la connexion USB est supprimée du PC ou du Mac pendant l'utilisation, vous devez reconfigurer la connexion avant toute autre utilisation. Pour reconfigurer la connexion, débranchez puis rebranchez l'alimentation du dispositif AIS avant de fermer et de relancer toutes les applications du PC ou du Mac utilisant la connexion USB. Enfin, rebranchez le câble USB entre le PC ou le Mac et l'Émetteur AIS.

Il faut lancer Qtvlm en ayant retiré le câble USB au préalable puis le remettre ..

Tu as configuré le port COM 8 en 38400 , si les drivers USB sont -bien installé cela devrait fonctiuonner.
Je n'ai jamais utilisé QTVlm, donc il faudrait une compétence ce ce beau logiciel.

Quelqu'un avait posé la même quetion en 2018, tu peux peut être poser ta question dans cette conversation ou contacter directement l'auteur
