Puits de Dérive Globe flotter METALU 11m 36 pieds

Bonjour à tous

Je suis avec Christine Breteau qui vient de montrer son puits de dérive

Propriétaire de DIAMANT
GLOBE FLOTTER 36
De 1983

J’aurais besoin de vos avis car je l’aide à remettre un bout sur la dérive,

J’ai le plan mais c’est un peu du chinois

J’ai deux poulies sur le pont sous le winch sous la bôme.

Le chien a chiquoté les bouts.

Et dans le puit de dérive
J’aperçois la fin du bout arrimée à une manille avec poulies et noeuds de chaise derrière l’épontille.

J’aperçois aussi deux ergo sur le flanc tribord de la dérive qui semblent être presque jointifs dérive haute.

Enfin un autre point de passage derrière la dérive qui arrive sur la poulie susmentionnée.

Si quelqu’un a un numéro What s app car nous sommes à St Martin. Pour éventuellement s’appeler quelques minutes que vous m’expliquiez en deux mots l’ordre du trajet et plonger dans l’eau nauséabonde du lagon de Marigot le moins longtemps possible. Car baigné des eaux d’égouts de Marigot.

Merci d’avance de votre aide

Message privé si vous pouvez nous aider.

L'équipage
28 mars 2024
30 mars 2024

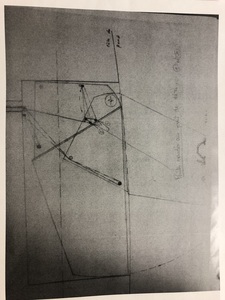

Interprétation personnelle mais possible du plan:
Sur le plan assez confus la dérive est montrée ses deux positions extrêmes superposées.
La partie palan à deux brins pour soulever la dérive semble correspondre logiquement au tracé le plus haut et le plus arrière figuré en traits discontinus: Le cordage d'abord attaché au plafond du puit en arrière du tuyau de la descente arrive à la poulie basse sur l'arrière de la dérive puis est renvoyé sur la poulie en entrée de tuyau pour le renvoyer en vertical pour traction.
Une poulie folle intermédiaire fixée en arrière et en haut de dérive permet de modifier en protection en cours de relevage le cordage.
Le cordage figuré en trait continu et monté plus près de l'axe de rotation doit suivre le même principe mais son point d'accroche OU de renvoi vers la dérive sur la verticale du puit fait supposer qu'il peut avoir aussi une fonction de verrouillage ou de sécurité dérive relevée
Sur mon DI Caroff où il n'y a qu'un seul cordage à manoeuvrer il n'y a pas cette particularité secondaire, la dérive pouvant être bloquée par une vis latérale quand elle est serrée
Vue l'importance de la dérive, à sa bonne mobilité et à l'intégrité de ses manoeuvres, peut être faudrait il envisager la sortie du bateau pour une vérification plus facile du montage, un nettoyage du puit, éventuellement un changement des cordages et parfois poulie.


30 mars 2024

Merci Outre mer pour cette réponse des plus complètes

Je vais la relire à jeun le matin pour être sûr de tout comprendre 🧙‍♂️ tant ça paraît complexe.

Il serait intéressant d’avoir les plans séparés pour les deux systèmes!

Merci à vous
Et bon vent
Je vais plonger pour essayer de repasser le bout de relevage.

Même si la dérive est enfoncée dans la vase car on a peut-être 1m50 de fonds au ponton de la Marina Royale à Saint Martin.

Et seulement 35 cm de marnage ces jours-ci avec une marée haute unique à 1H au matin.
Bref super pratique!


31 mars 2024

Je viens de revoir la photo du montage de la dérive.
Mon interprétation du montage du cordage en traits segmentées me parait conforme
et est classique.
PAR CONTRE celle du cordage en trait continu n'est pas bonne.
En effet j'avais cru voir un deuxième point fixe sur la verticale avant du puit.
Mais en fait ce point fixe est proche du puit MAIS il reste un petit espace.
Donc ce point fixe parait se trouver sur le bord haut et antérieur de la dérive.
Il reste donc à comprendre ce routage et sa fonction (sans doute verrouillage).
La photo étant tirée d'un plan, le plan papier est peut être plus lisible.
