Programmation radios BAOFENG pour vhf marine et PMR

Bonjour,

suite à une autre discussion, ayant reçu plusieurs PM concernant des fichiers de programmation de canaux pour radios BAOFENG, j'ai trouvé plus utile de partager sur un poste dédié les quelques infos glanées sur le sujet.

ATTENTION : ces informations sont données pour votre culture personnelle, ces équipements n'étant pas homologués par l'ANFR pour utilisation en France.

Pour la programmation "facile" il faut utiliser un cable de données BAOFENG qui permet de connecter la radio en USB à un ordinateur (ça peut aussi se programmer manuellement mais c'est très fastidueux), ce câble coûte quelques euros et se trouve facilement sur internet.

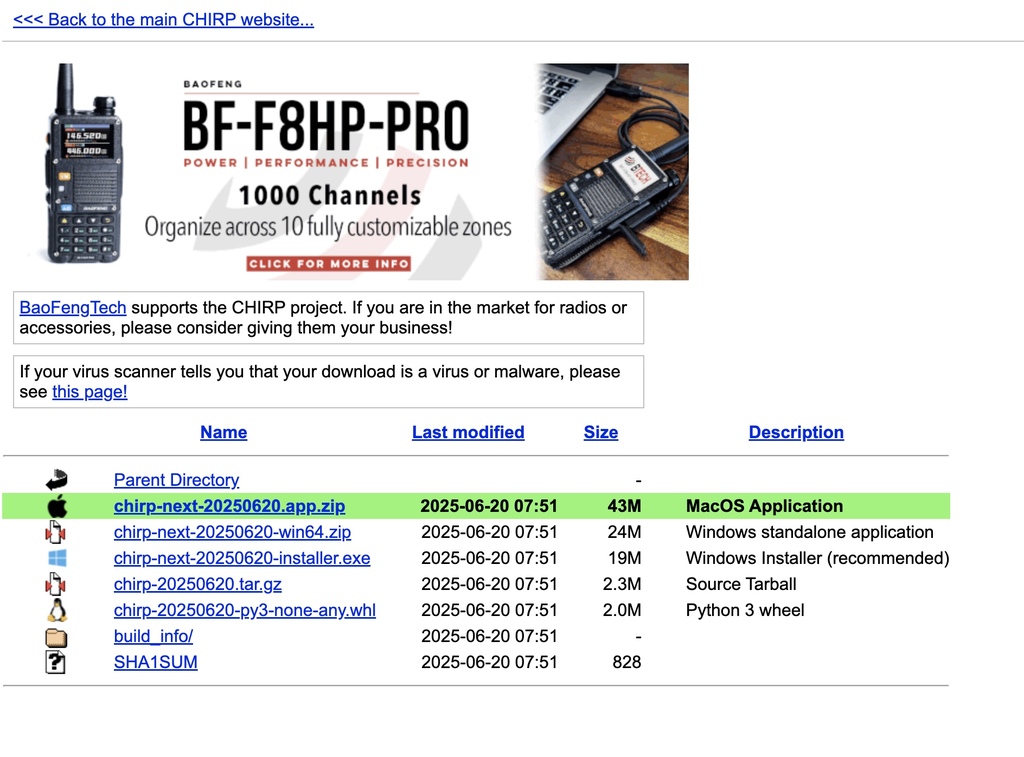

Ensuite utiliser le logiciel gratuit CHIRP ( chirp.danplanet.com[...] ), et soit créer son propre fichier (un peu galère), soit partir d'un fichier déjà préparé.

Toutes les instructions sont disponibles sur ce lien :

www.passion-radio.org[...]2/76734

ainsi que des fichiers d'exemple pré-établis pour charger :
Les fréquences FFVL, maritime MER xx (canaux 08, 09, 16, 72, 77)
Les fréquences d’urgence internationales SOS VHF/UHF et secours en montagne
Les canaux pour le PMR 446 de PMR 1 à PMR 8
Les relais radioamateurs en VHF, R0 à R7x
Les relais radioamateurs en UHF, FRU0 à FRU23
Les fréquences VHF NOAA
Relais complémentaires et en Suisse

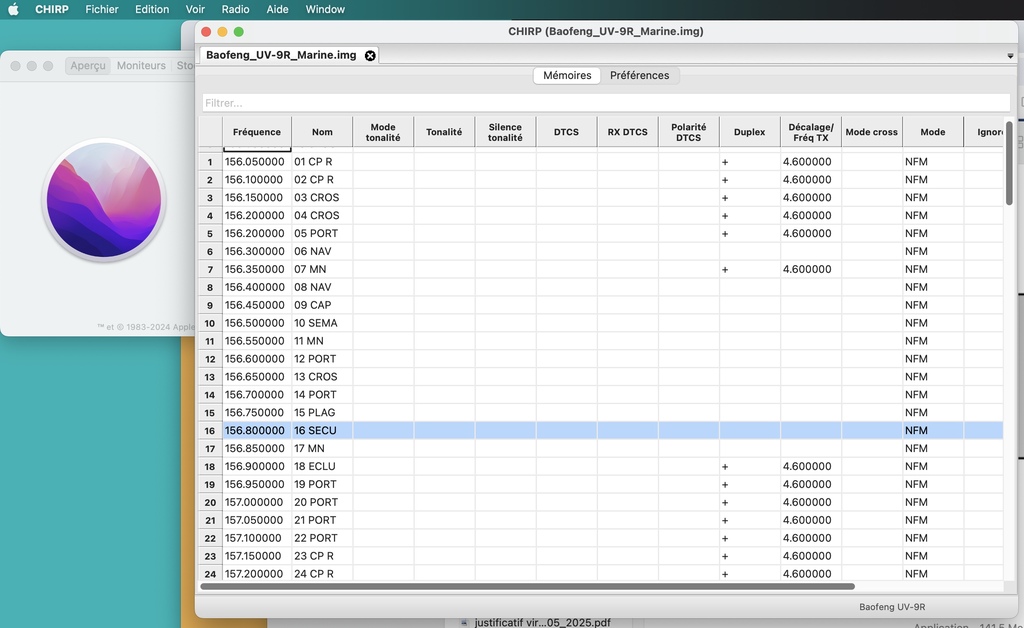

Personnellement j'ai refait pour mes deux UV5R un fichier de programmation organisé ainsi :

  • j'ai modifié les numéros de bloc mémoire pour qu'ils correspondent au numéro de canaux VHF : par exemple j'ai enregistré le canal VHF 16 sur le bloc mémoire 016, le 77 sur le 077 etc .... Comme ça pour mettre la radio sur le 16 j'ai juste à composer 016 sur le clavier (plutôt que de jouer avec les touches haut/bas pour naviguer jusqu'au canal souhaité)
  • j'ai nommé les canaux VHF de façon explicite en partant du tableau des fréquences ANFR www.anfr.fr[...]VHF.pdf ou de ce tableau : pmr446.free.fr[...]ine.htm

Ce qui fait que par exemple, le bloc mémoire 016 sur ma baofeng positionne la radio sur la fréquence du 16 , et affiche comme nom "16 SECU"
le bloc mémoire 077 affiche "77 NAV" pour navire à navire,
le 013 affiche "13 CROS" pour communiquer avec les CROS,
009 affiche "09 CAP" pour communiquer avec la capitainerie,
etc ...

ça permet d'avoir un aide-mémoire bien pratique.

Les canaux en duplex sont également disponibles (ceux dans le tableau avec un D pour lesquels la fréquence d'émission et de réception diffèrent, par exemple 3,4,5,7, 18 ....)

Je n'ai pas pris la peine d'inclure les nouveaux canaux duplex navire-navire (1019, 1020, 1078 et 1079) mais ça pourrait s'ajouter facilement si nécessaire.

Enfin, les blocs de programmation 101 à 108 sont pour les 8 canaux PMR (101 pour le 1, etc).

Les canaux PMR sont configurés (comme requis par la règlementation) pour émettre en puissance LOW (1w), les VHF en HIGH (5w).

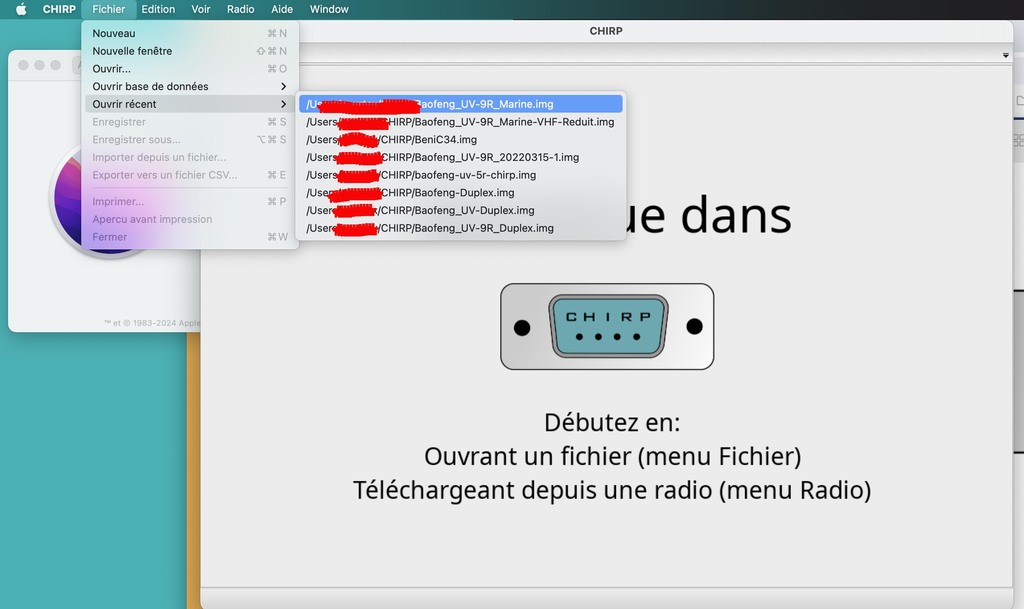

Mon fichier de programmation CHIRP est en pièce jointe ci-dessous.

sinon, avant de charger votre config, vous pouvez vous amuser un peu avec les settings, pour choisir le message qu'affiche la radio à l'allumage, les couleurs d'écran en STDB, à la réception sur le canal A ou le canal B, etc ...

amusez-vous bien :-)

Toute remarque (erreur de dénomination de canal par exemple) est bienvenue !

L'équipage
26 juil. 2019
29 juil. 2019

Il n'y a pas des frequences FFVL, mais une frequence FFVL unique: 143.9875MHz, disponible uniquement pour les messages liés à la sécurité; les autres frequences utilisées en vol libre sont en fait des frequences situées dans la bande réservée aux radioamateurs; cette pratique est apparement tolérée en France mais malgrès tout illégale; ceci dit c'est sans doute moins risqué de les utiliser que de trafiquer depuis la terre sur les canaux maritimes...

03 mars 2020

Bonjour,
j'ai acheté le câble installe le driver ch 340 pour le port com, malheureusement la radio n'arrive pas a se connecter a l’ordinateur.
une idée ?
merci

03 mars 2020

Avec une radio baofeng j’avais pas mal galéré avant de réaliser que le cable n’était pas inséré à fond. (Il fallait pas mal forcer)

28 fév. 2022

Il faut installer le bon driver
Envoi ton mail

03 mars 2020

merci je vérifie

03 mars 2020

c’était ça merci encore

03 mars 2020

Héhé, heureux d’avoir aidé.

Par contre comme Plumo, je deconseille l’utilisation d’une radio Baofeng en VHF marine.

J’avais utilisé les miennes en expédition terrestre pour avoir des moyens de communication dans une vallée perdue.

03 mars 2020

Vu le faible prix d'une VHF marine portable, bidouiller une BAOFENG, c'est vraiment s'emmerder pour rien pour avoir un engin illégal et d'utilisation peu ergonomique; je sais de quoi je parle car j'en ai une et il ne me viendrai pas à l'idée de l'utiliser sur un bateau....

03 mars 2020

bien sur ...
mais en dépannage !

04 mars 2020

"bidouiller une baofeng" c'est un pléonasme ;-)

Une Baofeng c'est 20€...je ne connais pas de VHF à ce prix, vous en connaissez?
en deuxième VHF ce n'est pas inutile, même si peu pratique à l'usage.

03 mars 202003 mars 2020

....

03 mars 2020

Le nom du canal n'apparait pas sur l'appareil quand j'en sélectionne un.
est ce normal ?

05 mars 2020

Réglé

05 mars 2020

Réglé

04 mars 2020

Bonjour,
Pouvez vous re partager votre fichier de programmation?
Avez vous inclus les canaux spécifiques aux Pays Bas?
Merci

04 mars 202016 juin 2020

Hello,

J'ai essayé d'ajouter le fichier en PJ. Seules les fréquences marines selon l'ANFR y sont (donc pas celles des Pays Bas, 31 je crois de mémoire), mais il n'est pas très compliqué d'en rajouter d'autres si nécessaire.


05 mars 2020

Merci beaucoup!

05 juin 2024

Bonjour
Merci, pour le fichier Marine

05 juin 2024

Bonjour

En détaillant, je m'apercois que les fréquence mentionnées sont celle d'émission !
exemple
memoire 3 156.150000 canal VHF 3 emission :156.150000 reception 160.7500

Je penserai plutôt renseigner la fréquence de reception avec un offset negatif - 4.600

comme ça la radio afficherai la fréquence de reception
Pour les voies duplex pas de soucis

05 juin 2024

il faudrait tout lire, avant de réagir sur des informations de 2020.

13 jan. 2021

Merci pour ton fichier, je le complète avec le mien pour la UV5RTP. C'est la meme image CHIRP.
Moi je suis partie d'une base de preppers/Survivalistes puis j'ai adapté à mon utilisation.
- PMR 1 à 16 + Sous 1 canaux
- VHF marine (avec canaux Météo)
- FFVL 1
- SOS E
- Relais UHF
- Relais VHF
- Plan civile

Je débute, donc il y a peut être quelques des erreurs...


23 mars 202123 mars 2021

bonjour @Deunz
je ne vois pas le lien de votre fichier de configuration
pourriez vous le remettre

merci d'avance

nicolas

23 mars 2021

Il est bien attaché... Baofeng_UV-5R-HETOH.img

23 mars 2021

merci je l'ai trouvé
dans un autre poste plus bas dans le fil de discussion

nicolas

23 mars 2021

Content que cela serve toujours, presque 2 ans (et une crise sanitaire) après !

05 avr. 2021

Bonjour Plumo et à vous tous,
Comme certains, je tente de faire fonctionner un Baofeng (UV-9R +) en tant que VHF marine complémentaire.
Je rencontre des problèmes avec le duplex (half/semi). Il fonctionne très bien en simplex ( même fréquence TX / RX) par contre sur les canaux D (fréquences différentes / + -) il ne fonctionne pas. Je vais prendre un exemple => canal 7: le 9R+ est bien en réception sur 160.950 passe après pression sur PTT en émission sur 156.350, mais aucune réception sur l’autre 9R+ en configuration identique...
Problème de configuration?
Un paramètre à modifier?
Si vous avez une idée ...
J'ai tenté de descendre votre .img pour le comparer avec le mien mais ce fichier image est endommagé ... si toutefois vous pourriez le remettre ce serai sympa.
D'autre part, je l'ai comparé avec le fichier FR Marine VHF Channels.csv (CHIRP) et tout me semble correct ...
Bon vent !!!
Cdlt
Patrick

27 avr. 2021

Le mode duplex ne fonctionne pas directement entre deux terminaux... les communications se font uniquement grâce à un répéteur fixe à terre.

En duplex, tous les terminaux fixes ou portatifs embarqués émettent/reçoivent sur les mêmes fréquences et c'est le répéteur qui se charge de faire "l' intermédiaire" entre eux en "inversant" les fréquences ( il émet sur la fréquence de réception des terminaux et reçois sur la fréquence émission des terminaux)

Pour info c'est quasiment plus employé au quotidien à priori...

01 sept. 2021

Palomar
merci pour l'info.

26 juil. 2022

Ce n'est pas l'inversion des fréquences qu'il faudrait juste faire émission sur l'un ,l'autre en réception sans activer le ptt.

Bonjour. N'y connaissant rien, j'ai acheté un baofeng uv9r pro en croyant acheter une vhf marine.je vais faire avec.

Je navigue dans les 5 miles à moteur (pêche côtière) juste besoin de la sécu et discuter avec un bateau.

*Pourquoi l'écran affiche 2 canaux ?
*
On change de canal avec la touche "return" ?
*Laquelle des deux antennes je dois monter?
*
ou trouver un fichier paramétrage adéquat? Lady C devrait prochainement en publier un sur ce fil
** je ne comprends pas les options paramétrables. Les quelles me conseilles Tu?

28 mai 2023

Si tu n'y connais rien, très sincèrement il vaut beaucoup mieux potasser le CRR et acquérir une vraie VHF marine homologuée. Ce sera mieux pour ta sécurité, voire celle des autres.
S'amuser avec une baofeng n'a de sens que si on est initialement un minimum geek / bidouilleur / amateur radio, etc.
_heuver

05 avr. 2021

Hello,

Quelqu'un a-t-il fait un vrai test de portée avec un UV 9R+ ?
On voit et lit de tout à ce propos.
C'est l'inflation au niveau de la puissance, ils annoncent des puissances incroyables et impossibles.
Maintenant avec le UV-10R c'est la mode avec des versions "2021" ou "V2" soi-disant encore plus puissantes.
On sait bien que c'est du baratin, mais dans la réalité, ça porte à combien ?

Amicalement.
FX

06 avr. 2021

bonjour fxvt,
Pas encore fait d'essais de distance.
Mais il semblerai que la puissance de 15w annoncée n'est pas au rendez vous.
Il existe des tests de puissance sur le net.
par exemple:
m.youtube.com[...]/watch

26 avr. 2021

Je reçois un Cross situé à 8 nautiques, pas fait d'essai en émission.
à hauteur humaine, ça ne doit pas dépasser 3 ou 4 nautiques

Bravo. Tu as opté pour une facilité d'utilisation et c est ce que je recherche. Je vais recevoir le câble pour mon uv9r pro et rentrer ce paramétrage. Questions:
*pourquoi deux canaux affichés ?
*
pourquoi deux antennes?
**ou est la pièce jointe? Tu dis "ci dessous" .. Je ne vois pas...
En espérant que le format d'importation ne change pas entre diverses versions baofeng.

06 avr. 202106 avr. 2021

Hello
Ceux qui auraient un Baofeng qui fonctionne correctement en VHF Marine, je demande d'avoir la gentillesse de vérifier mon fichier paramétres =>
Merci à tous
Cdlt
Patrick


Pat d 30, as tu un fichier pour le uv9r pour une utilisation en vhf marine?

07 avr. 2021

500 mWatts , pas 1 Watt.
Les canaux PMR sont configurés (comme requis par la règlementation) pour émettre en puissance LOW (1w), les VHF en HIGH (5w)

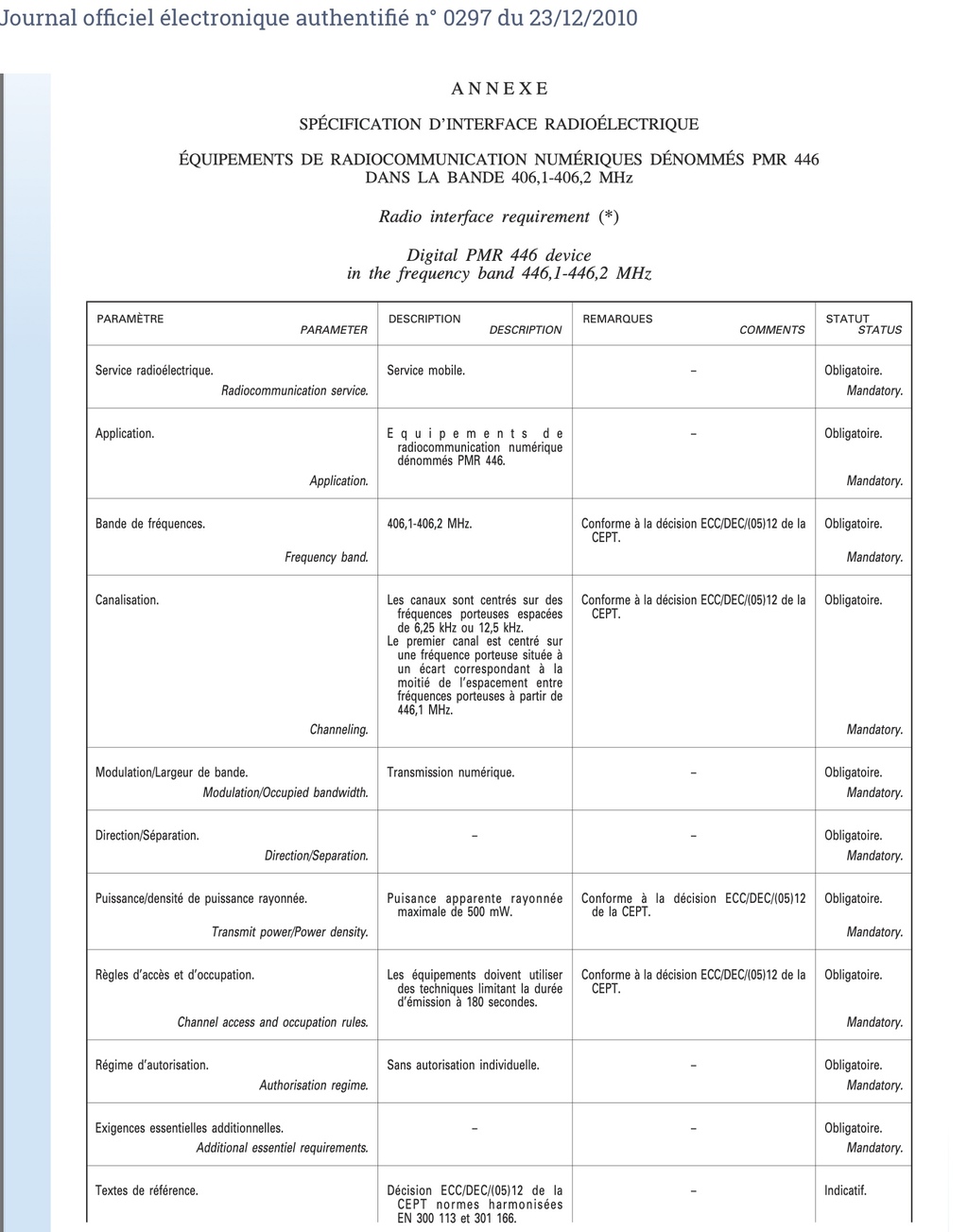

FAUX:la réglementation PMR 446 limite la puissance d'émission à 500 mWatts et non 1 Watt.

26 avr. 202126 avr. 2021

Bonjour à tous !

Je me suis inscrit juste pour remercier Deunz de nous avoir bien dégrossi le travail ;)

Avant toute programmation : faites une sauvegarde *img de la configuration initiale de votre radio et travaillez sur des copies de ce fichier ! ça évitera les drames...

Pour une "expérimentation" plutôt marine , privilégiez la UV9R car étanche !

Le fichier de Deunz fonctionne pour les canaux simplex mais pas pour le duplex.
En effet, en mode duplex sur la baofeng, il faut inscrire dansle logiciel CHIRP la fréquence de réception du canal (la plus haute) puis mettre "-" au lieu de "+" en décalage.

Perso, j'ai supprimer tous les canaux duplex....

Truc sympa : vous pouvez écouter les communications VHF des écoles du monde entier posant des questions aux astronautes de l'ISS , la station spatiale internationale ! bientôt Thomas Pesquet :) il suffit d'écouter la fréquence 145.800 mHz en bande étroite (NFM)
Le calendrier des diffusions est ici :
www.ariss-f.org[...]alites/

Pour copier un fichier dédié d'une uv5 vers uv9 ( ou inversement ) c'est très simple:
il suffit de faire un simple copier-coller du tableau avec toutes les fréquences entre les deux fichiers *.img sur CHIRP: (à partir de 3min)

26 avr. 2021

Top !! merci Palomar pour ton message et les infos sur les duplex. Je n'ai jamais eu l'occasion d'essayer d'utiliser les canaux duplex (d'autant plus avec une radio non règlementaire), donc le mieux est sans doute de les supprimer comme tu l'as fait.

Merci pour l'info sur les com avec l'ISS !

26 avr. 202126 avr. 2021

;)

pour l'ISS , on ne reçoit que le flux descendant de la station ,ne pas hésiter à diminuer le squelch et à orienter son antenne , petite demo:

testé ce matin, j'avais un son parfait !

27 avr. 2021

Pour creuser un peu le sujet de la vhf marine ( fonctionnement , matériel, language radio etc etc)
Le manuel de préparation officiel du CRR , instructif:
www.anfr.fr[...]v13.PDF

23 août 2021

Bonjour,

Ma petite participation à ce fil.
Ci dessous un fichier img pour un Baofeng GT-3WP (identique au UV-9R)
Avec:
- prise en compte de la remarque de palomar sur les canaux duplex (en - et non en +)
- uniquement les canaux Marine
- ignorer les canaux qui nous sont interdit dans le scan (mais toujours dispo)

Il me semble que les paramètres sont aussi dans le fichier, donc j'ai mis notamment:
- 04-VOX OFF (pas de déclenchement à la voix)
- 07-TDR ON (ecoute sur 2 canaux, je met le 16 en haut, et scan les autres)
- 14-VOICE ENG (sauf si vous parlez cantonnais)
- 18-SC-REV CO (SE est possible) arrêt sur scan en cas de conversation
- 21-MDF-A NAME (affiche le nom du canal)
- 22-MDF-B NAME (affiche le nom du canal)

En espérant apporter ma petite pierre à ce fil qui m'a bien servi, merci à tous.


01 sept. 2021

Hello,
Merci d'avoir fait l'effort de partager cette info.
J'apprécie les retours de cette manière.
Trop souvent les fils finissent en queue de poisson ou ne finissent pas sûr HO.
Amicalement.
FX

07 fév. 2022

Bonjour à toutes et à tous,

Pour faire suite à ce post, j'aurai besoin de plus de précision en tant que novice en la matière...
J'ai le modèle UV-9R plus, en fait j'avais pris cela pour mes enfants pour notre vie en montagne afin d'être sûr de capter comme il faut.
Pas pour faire de l'interférence ou quoique ce soit de négatif.
Mais à ce jour je ne peux m'en servir car pas programmé, pour éviter qu'ils fassent n'importe quoi avec.
Mais avec la question aussi, de pouvoir les basculer en VHF si urgence il y a, afin dêtre sûr d'avoir une transmission, cela serait psychologiquement plus rassurant.

Alors si toutefois une bonne âme est dispo pour m'aider dans cette tâche cela serait super chouette.

Merci d'avance.

08 fév. 202208 fév. 2022

Bonjour,

Il aurait été plus simple de se renseigner sur le produit AVANT d'acheter...toutes ses radios ne sont pas programmées d'origines, c'est bien connu... la configuration et l'usage ne sont pas forcément évidente pour un "débutant".

Pour une utilisation où la sécurité et la fiabilité en milieu hostile sont primordiales et semblent vous préoccuper, je ne vous conseille pas une chinoiserie mais une radio aux normes (puissances, fréquences...), pré-configurée, de marque connue ou reconnue et achetée en France.

sinon il y a plein de tutos sur youtube ou autre pour configurer les baofeng, la méthodologie est la même entre les modèles.

08 fév. 2022

Il y a l'usager geek, les radio à programmer pour moins de 30€ et les radios pour les plaisanciers qui ne désire pas mettre la main dans le cambouis à 150€. La seule différence c'est le temps de programmation. Le matériel reste le même...

08 fév. 2022

Merci Palomar,

Oui j'ai bien conscience que les choses auraient être autrement, mea culpa.

Seulement maintenant je dois faire ainsi désolé.
Je comprendrai si toutefois cela vous gêne pas de souci...

08 fév. 2022

Bonjour
ma VHF Navicom RT-311 m'a lâché, sans avec jamais vraiment fonctionner sauf pour les entrée de ports et écluses.

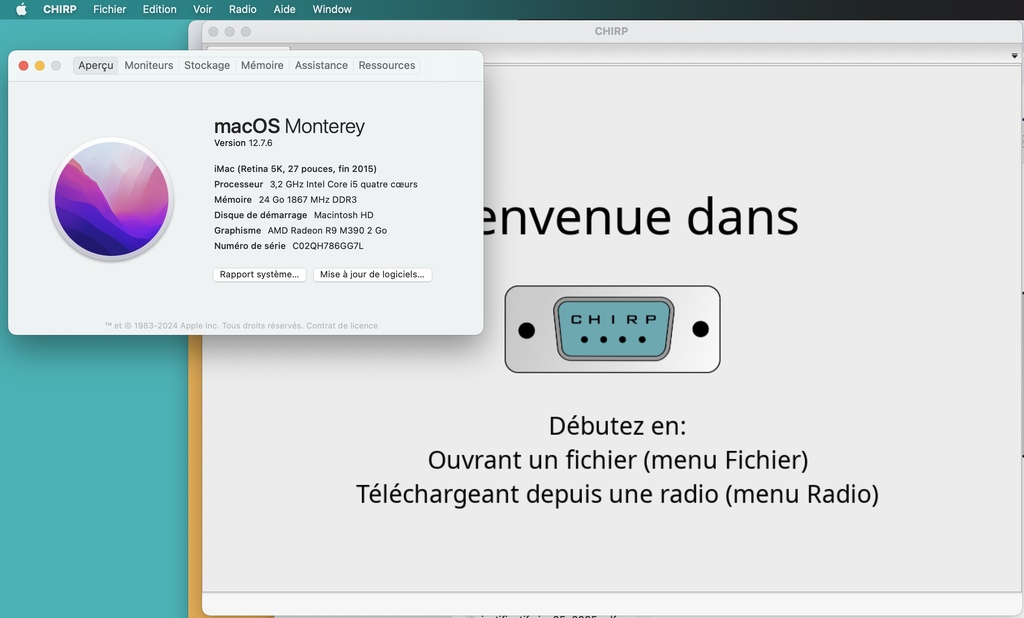

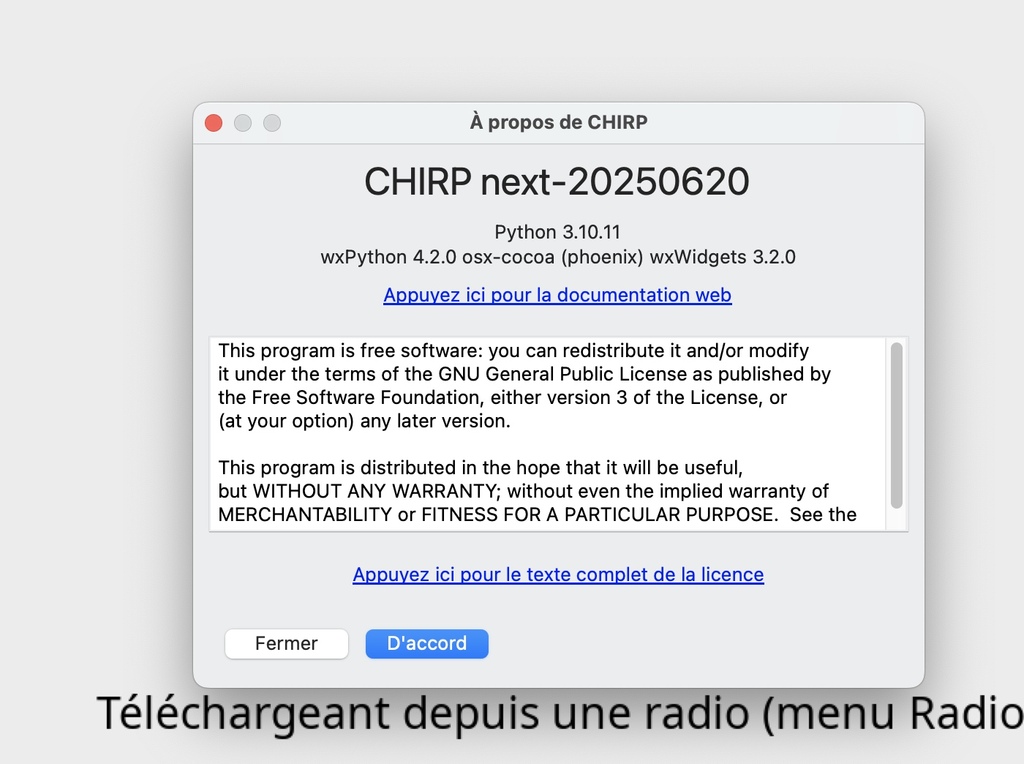

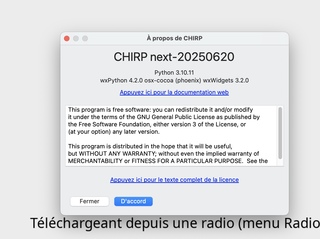

Le logiciels de configuration Chirp est disponible pour Windows, Mac et Linux. Comme j'ai du MAC à la maison je peux me lancer.

Chez passion radio ils sont sympa

Sur le sujet puissance d'émission, ils ne se découvrent plus en mettant la mention: "longue portée"

Je penche pour le UV 9R Plus V2, pour avoir une longue protée en émission j'ajouterais une antennes de 2m qui coute aussi cher que le poste, voir plus.

Livraison début Mars.

08 fév. 2022

Hello Courtox56,
Je suivrai ton expérience avec intérêt.
On lit tout et son contraire sur le net quant à la puissance et portée réelle des Baofeng plus plus plus max.
C'est la surenchère sur les puissances annoncées et souvent les vidéo de test sur youtube sont décevantes.
Amicalement.
FX

08 fév. 202208 fév. 2022

Bonjour elpmi,
Si ton appareil est autorisé à la vente, tu n'es pas sensé t'en servir sans licence radio amateur, ... Mais si tes jeunes l'utilisent sans ta permission, le mieux serait de ne pas leur permettre d'aller sur les canaux réservés licence.
Pour cela il te faut donc la programmer :
- à la main canal par canal
-ou avec un logiciel, pour cela il faut que tu trouves le câble adapté à ton appareil (prise+version firmware) et installer comme évoqué par courtox le logiciel de programmation propriétaire dispo sur le site du fabricant ou le logiciel chirp si le modèle est reconnu
chirp.danplanet.com[...]ki/Home
Après tu télécharges par ex un des fichiers dispo ci dessus ( attention au format si logiciel propriétaire), tu pourras choisir les canaux à garder ou supprimer.
Par exemple tu gardes les canaux Pmr , voire les VHf, comme cela pas de risque d'aller perturber les papys grincheux !
En pratique tu vas charger dand chirp un des fichiers ci dessus même si pas adapté à ton poste, tu fais un copier coller des lignes dans le fichier modèle que tu auras préalablement importé de ton poste ( fais en une copie par précaution), comme cela le format nécessaire à ton poste sera respecté. Puis tu exportreras le fichier vers ton appareil.

09 fév. 202209 fév. 2022

Bonjour,
Sur YouTube il ne manque pas d'explications sur la progarmmation et l'utilisation. Je recommande particulièrement cette liste

Le premier est ici en exemple

09 fév. 202209 fév. 2022

Bonjour,
merci @Deunz d'avoir créé ce fil de discussion et de partage, merci à tous les contributeurs. Vous avez regroupé une belle somme d'information pour la programmation de ces petits postes magiques.

Je vais partager avec vous le choix du matériel que j'ai fait ce jour en m'enfonçant dans la jungle des vendeurs et de leur marketing sur ces Baofeng – talkie-walkie de village, de montagne …(de mer) . Attention aux fameux Version 2, Modèle Plus, qui ne sont souvent que des arguments de ventes.

Motivations:
Remplacer à bord ma VHF Navicon RT311
Ecouter les Canaux VHF marine à la maison, pour faire une veille pour aider au sauvetage des pêcheurs qui tombent à l’eau l’hiver, associé à mon récepteur AIS
L’utiliser dans les montagnes où le réseau GSM n’existe pas, avec 3 autres copains qui ont déjà des UV-5R

L’idée est d’acheter du robuste, de la qualité et d’avoir une puissance raisonnable réglable en 2 ou 3 positions. Du genre 1 watt, 5 watts, 10 watts.

Première remarque:
la puissance en sortie de l’électronique n’est pas diffusée en totalité dans les airs car une partie est perdue par la connectique et une autre retourne vers l’émetteur. Ces petites antennes sont en fait des solénoïdes , afin d’essayer d’avoir une antenne d’1,50m dans un bouchon de 15cm
De plus il faut savoir que les promesses ne sont jamais tenues en termes de puissance …dans les émetteur de grande diffusion.

Exemple à regarder:

Le point important est l’antenne et sa connectique.

L’antenne de base vendue avec le poste est trop petite pour une bonne diffusion. Il faut penser à la remplacer pour une antenne plus longue pour l’usage courant en mobilité. Puis pourquoi pas pour tirer le maximum du boitier il faut choisir une antenne de 1,24 m. L’idéal serai 1,50 m mais elles sont à vendre à des prix supérieurs à ces petit postes.

Ces grandes antennes auront un gain, par exemple 3dB dans ce cas la puissance émise sera multipliée par 2. Vous sélectionnez 10 Watts, il sortira 20 Watts de l’antenne si tout va bien.

Pourquoi pas, mettre un câble de 50 ohms, sans perte, et déporter l’antenne en hauteur pour son usage en fixe, à la table à carte ou à la maison. Dans ce cas une antenne, chère à 6dB, cela idéale.

Attention à la batterie, plus vous plus chercherez à émettre de la puissance plus vite la batterie se videra, il faut pense à choisir au minimum de 8000mAh.

Il faut penser au nombre de canaux il existe pour les plus récents 999 canaux, ce qui je pense n’est pas très utile.

Le choix du poste:

Le classique UV-5R est toujours à la vente. Le 8 Watts avec le câble programmation est au prix normal de 40€. On le trouve facilement avec des promos à 34€. Il a 3 puissances pour émettre: Faible, moyen, Haut. Tous ceux qui ont fait des tests trouvent 2watts, 3 watts et 4 watts avec les outils de mesure. De plus cela dépend du poste.

J’ai regardé les nombreuses variantes du «nouveau UV-10R.
La puissance émise déclarée pour certains monte à 200Watts avec 120km de portée. Ce modèle n’est pas disponible en Europe. les CROSS émettent entre 75 et 200 Watts. Si vous utilisez ce truc là en France …dans la semaine un camion de gendarmerie se présentera devant votre porte.

Le plus sage sera de choisir ceux qui ont 3 puissances au choix: 1 watt, 5 watts, 10 Watts

Le soucis avec ce modèle le plus récent à faible coût c’est qu’il n’est pas programmable par PC MAC ou Linux, mais uniquement par le clavier.

Il y a aussi le plus récent UV-13 avec un chargeur à la nouvelle norme USB-C . Une batterie de 8800 mAh . Il existe un modèle Pro avec un antenne de 17 cm.
Programmable par PC car c’est le successeur désigné du UV-5R
il dispose de 999 canaux

Pour 41 € vous avez tous les câbles s celui de programmation à acheter séparément.
Mais il n’est pas certifié IPX68 ni aux norme militaires.

J’ai préféré rester juste en dessous de ces nouveaux modèles en choisissant le UV-9R PRO de 2022. « Une mise à jour assez musclée du modèle UV-5R »

IP68 donc waterproof et forcément antipoussière
Un peu plus gros que le modèle normal, et plus beau que le classique UV-5R
Antenne fournie de 21 cm (au lieu de 17 pour les postes non PRO)
Puissance 5W,10W et 25Watts ce qui donnera 5kms avec la petite antenne, puis peut être 20 ou 25kms avec l’antenne de 1,24m
5heures pour charger la batterie de 8000mAh. Batterie de rechage disponible
Boutons ergonomiques (waves) et étanches
128 canaux, cela va me suffire
Suppression de réception en FM depuis janvier 2022 pour respecter la réglementation USA. Dommage c’était bien avec la fonction réveil..
Peut s’allumer avec le voix
Ecran lisible en plein soleil
Programmation comme le classique UV-5R

J’ai n'ai trouvé ce modèle pro que chez Ali truc muche

43€ avec le câble de programmation, le CDROM du logiciel, et 2 antennes.
livrable en 10 jours

Un site pour en lire un peu plus sur ce sujet:

L'ouverture du paquet cadeau.

La vidéo de comparaison avec le classique UV-5R

Je vous tiendrais au courant

09 fév. 2022

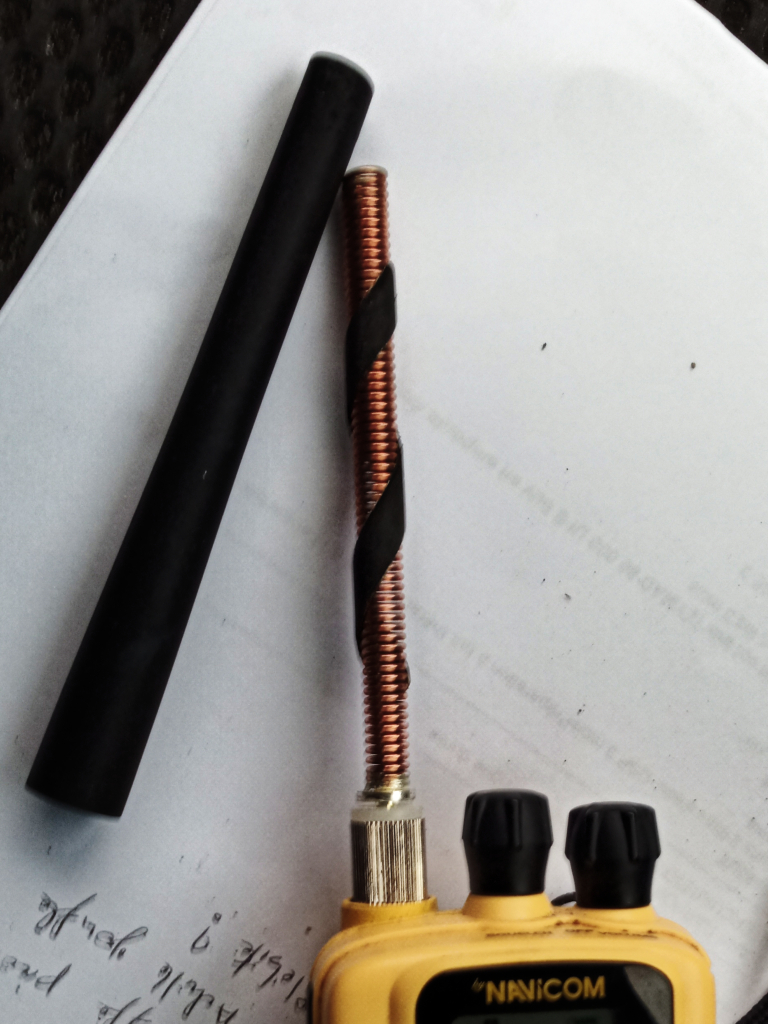

Comment sont faites ces petites antennes.? un simple ressort enfermé dans un tube en caoutchouc. Quand j'étais étudiant on faisait des antennes "scoubidou" qui marchaient super bien .

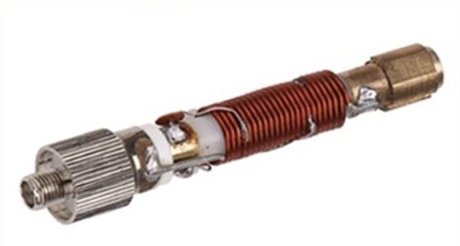

J'ai recherché et trouvé un kit pour s'en faire une à garder dans les tiroirs du nateau en cas de dématage.

09 fév. 202209 fév. 2022

Hello Courtox56,
Il y a quelques temps j'ai étudié un peu comme toi ces appareils Baofeng.
Mais je n'en ai pas acheté car quelque chose me tracasse quant à la puissance réelle.
Comment des appareils de cette taille peuvent sortir 10, 20W sans dissipateur thermique ? 200w, je n'y pense même pas
Ils devraient fondre.
J'en ai conclu que c'était au mieux des 6w comme sait le faire Icom.
Pour ce qui est des antenne j'ai Acheté une "tactical antenne" flexible Abbree d'environ 1m pour visser sur ma M35 qui est dans le grand bag. La par contre les tests semblent unanimes, la portée est sensiblement augmentée avec ce type d'antenne.
Amicalement.
FX

09 fév. 202209 fév. 2022

Bonsoir,
tu as raison, 200 watts c'est impossible, il faut un amplificateur avec des radiateurs et ventilateur ou du liquide. Je m'intéresse aux émetteurs pour la radio numérique DAB+ c'est de la VHF (174–240 MHz) et/ou de la UHF (1452–1492 MHz) . Les émetteurs sont au niveau de 1000 Watt. Aucun refroidissement par air n'est capable de tenir une température raisonnable pour les composants. Il faut refroidir par du liquide lui même refroidi. En portée en VHF les mesures faites pendant les tests donnent 50kms en VHF et 15 en UHF pour une hauteur de 100m. En Suisse il y a un émetteur DAB de 36Kwatts.

Par contre 10 watts réels c'est possible dans ces petits postes , sauf qu'il faut une très bonne bonne batterie. Sinon les batteries faiblissent rapidement et la puissance d'émission aussi. 1500mAh n'est pas suffisant avec plus de 8000 on commence à pouvoir tenir la puissance pendant quelques heures.

Les petits postes en radio amateur VHF/UHF ont en général une puissance de sortie de 5 watts pour un prix de 450€ comme le YAESU FT-5D , c'est pour cela que ces petits postes BAOFENG sont intéressants.

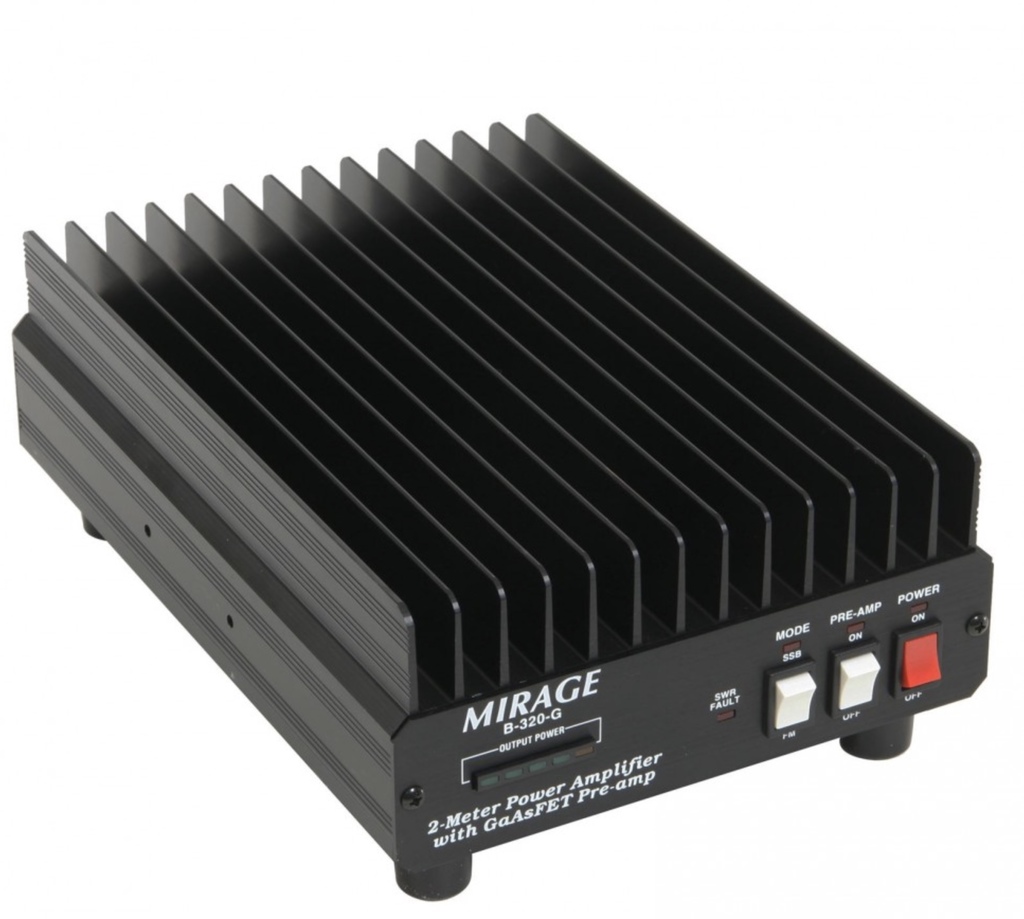

En fichier attaché un amplificateur VHF utilisé par les radio amateurs d'une puissance 200 watts en sortie avec une entrée en 10watts . Le coût est de l'ordre de 1000€. A la maison c'est faisable (avec une licence radio amateur) mais pas en randonnée ...

Je me dis que si j'ai 10 watts maxi avec ces petits trucs cela sera super bien. Avec la bonne antenne j'aurais une bonne émission.

16 fév. 2022

Et bien quel forum...
réactif, complet, explicite

Merci à tous pour vos contributions, c'est chouette de voir autant de solidarité même pour des novices comme moi, ces mêmes novices qui font des erreurs de choix et donc d'achat.
Mais heureusement vous êtes tous là et bienveillants

Un grand merci, je vais à présent m'essayer à cette fameuse programmation.

19 fév. 2022

Bonjour,
Voila j'ai reçu le 2022 Baofeng UV-9R Pro Waterproof IP68 Walkie Talkie. 43€ , passage en douane rapide.

Je me lancerais dans la sauvegarde de la configuration puis son remplacement par le fichier de Deunz avec quelques modifications mardi prochain.

Merci @ Deunz

J'ai fait une vidéo avec mes photos comme cela le serveur de fichier sur syte H&O ne sera pas encombré, c'est Google qui stocke. (J'ai utilisé iMovie d'Apple très simple et rapide)

28 fév. 202228 fév. 2022

Bonjour,

J’ai reçu les autres antennes en colis séparés en quelques jours.
Voici ma liste de courses.

Talkie Walky Baofeng UV-9R pro WaterProof Radio
Livré avec 2 antennes:
=>la petite classique de 21,5 cm sans marque (1/8 d’onde VHF)
=> La belle Nagoya Na-771 de 39,6 cm (1/4 d’onde VHF)
J’ai complété par une petite liste d’antennes de plus en plus longues .
(En VHF la longueur d’onde à 156 Mhz est de 1,923m)
=> Retevis RT805s de 6,5 CM Ultra petite.
=> HYS 771Q Antenne « Tactique » 50,5cm en ruban métallique
=> PRYME AL-800 qui est spécialisée optimisée BAOFEN UV-5r de 22,2 cm à 94,8 cm « Antenne Magique » (1/2 onde VHF)
=> ABBREE AR-152A antenne « tactique CS » de 124 cm en ruban métallique. Spécialisée pour UV-9R Pro car elle a un joint étanche. (2/3 d’onde VHF)
(Arrivée écrasée donc cassée)
=>

Les longueurs d’antennes ne sont pas exactement à la dimension d’une portion d’onde. A la base de l’antenne vous avez toujours un petit cylindre qui doit contenir un ensemble de spires plus ou moins long pour adapter l’antenne à la famille de Talkie Walky et au diamètre du fil d'antenne (coefficient K)

Pour calculer la longueur théorique d’une antenne qui dépend de la longueur d’onde.

Un outil pour éviter de faire des divisions avec la vitesse de la lumière

Ne pas oublier le fameux coefficient K de 0,95(en général) à appliquer. Ce coefficient dépend du diamètre du fil utilisé pour réaliser l'antenne. Il varie de 0,96 à 0,92 en théorie.

En copie d'écran la base de l'antenne. J'ai découpé celle de l'antenne cassée qui m'a été remboursée.

28 fév. 202228 fév. 2022

Pourquoi ces antennes?
L'antenne dans un émetteur et un récepteur est la pièce essentielle d'un équipement radio.
1) Si votre radio émets à 5watts, il serait sympa qu'au moins les 5watts rayonnent dans l'atmosphère:C'est le SWR ou ROS qui doit être proche de 1 pour cela. Les vendeurs disent en général mieux sur 1.5 ... La connectique plus l'antenne peuvent ne pas être "accordés" à votre rédio, une partie de la puissance sortie de la radio et renvoyé vers le composant de puissance d'émission.

2) L'antenne peux augmenter ces 5watts grâce au "Gain" d'antenne.
L'antenne est un dispositif réversible, on bénéficie de ses performances à la fois en émission et en réception. Le fait d'utiliser une antenne présentant un gain de 6 dBd a un double avantage:

-en émission : effet équivalent à quadrupler la puissance de l'émission

-en réception : tous les signaux provenant de la direction du lobe principal de l'antenne seront amplifiés de 6dB.

Attention ce gain est valable pour une fréquence donnée, donc il faut se méfier. Le Marketing vous envoie de fausses bonne idées sur les performances

Par exemple l'antenne PRYME AL-800 AL VHF/UHF double bande à Gain élevé extensible

Spécifications:
Gain: 3,2 db (VHF)/5,6 db (UHF)
Puissance: 50 Watts Max.
Impédance: 50 ohm
Connecteurs: SMA-femelle

Donc en UHF si j'ai 5 watts en sortie du poste j'aurais 20 watts en sortie d'antenne, mais pas en VHF ou 6 watts seulement vont être diffusés.

dB Rapport
0 1
1 1,26
2 1,6
3 2
4 2,5
5 3,2
6 4

Attention, il est facile de copier l'apparence extérieur d'une antenne, pour ganger du business ces copieurs ne vont rien mettre dans le cylindre à la base de l'antenne. Elle ne sera pas adaptée le SWR sera de 3 et le Gain null voir négatif.

04 mars 202204 mars 2022

Bonjour,

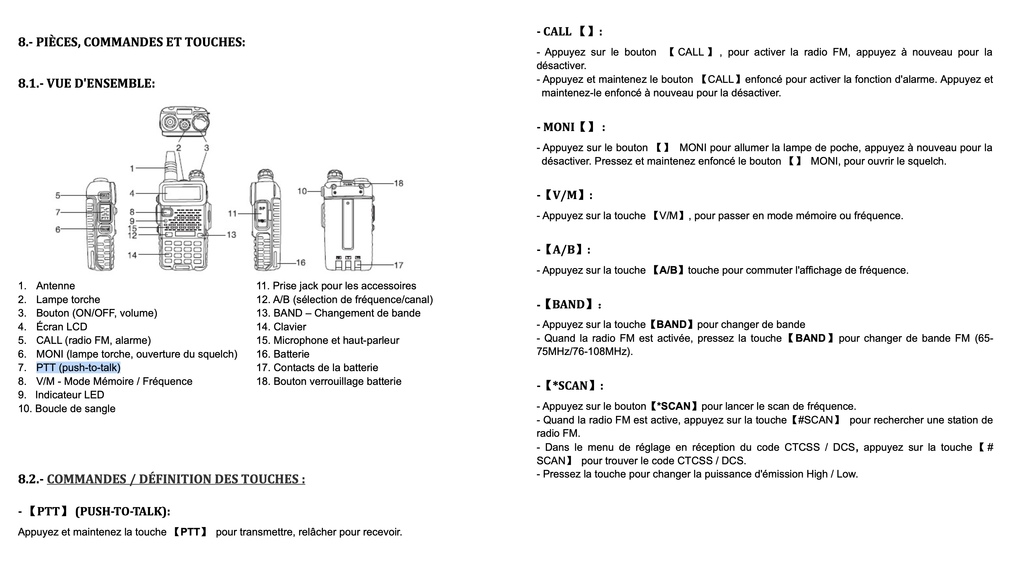

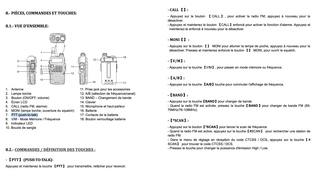

J'ai pris le temps de bien lire la documentation, Anglaise et Française du BAOFENG UV-9R Pro Waterproof.

Ensuite j'ai programmé manuellement avec les touches les fréquences essentielles pour le fonctionnement en VHF Marine. Sans les canaux duplex.

Puis j'ai téléchargé le logiciel de programmation gratuit sur mon Mac, connecté le Talky-Walky . Il faut commencer par une sauvegarde. Ensuite faire plusieurs programmations est assez facile: VHF Marine simple, VHF Marine complète, UHF pour randonnées, la totale VHF Marine + UHF (plus les survivalistes) .

Beaucoup de tests en réception face à la mer à 24 m de haut pour écouter des discussions entre navires /pilotage de Loire /pêcheurs / Installation des éoliennes, Canal 10 du sémaphore dans un rayon de 40 kms de la Loire à Belle-ile. L'horizon dégagé devant moi.
Tout est bon, c'est un peut moins que mon récepteur AIX qui capte des cibles AIS à 80 kms (hauteur de l'antenne 40m)

3 essais en transmission à 10kms environ.

Ma VHF Marine portable Navicom , capte au maximum des bateaux à 5kms, pour l'émission il faut moins de 1 km.

Propagation normale des ondes VHF pendant ces tests.

Je vous propose de regarder cette vidéo qui essaie d'expliquer les différences entre ma VHF marine officielle et le BAOFENG avec la programmation des canaux VHF Marine uniquement.

04 mars 2022

Bonjoue,
en consulatnt le tout nouveau catalogue 2022 d'AD, je trouve que les nouvelles VHF portable Icom IC-M37Euro et IC-M85E ont des canaux programmables. Elles disposent aussi de 3 niveaux de puissance d'émission. (1/3/6 W pour la première et 1/3/5 pour la 2ème)
La IC-M94DE a en plus un récepteur AIS avec fonction homme à la mer

Chez Navicom ils ont aussi ajouté les 3 puissances

1/3/6 Watts mais pas la programmation d'autres canaux.

Je vous laisse chercher les meilleurs prix. La plus chère coute 10 fois celui de mon BAOFENG, la moins chère 6 fois.

16 mars 202216 mars 2022

Ce fil de discussions comme tous les autres sur H&O est exploré par l’ami Google. Donc toute la planète internet peut nous lire. Il faut être prudent, donc je rajoute ces informations légales.

Ces Talkies Walkies ne sont pas homologués, mais leur usage est autorisé à condition de respecter les lois en vigueur dans chaque pays.
Vous avez des Talkies Walkies avec et sans licence radio. Les Baofeng sont un mixte des 2 mondes, donc attention

Le meilleur conseil est d’acheter ce matériel en France pour avoir le label CE. (Règlement 2006/95/CE 2004/108/CE et 99/5/CE, FCC et ROHS.) .

exemple pour Baofeng, utilisez les prix sont assez identiques à ceux d’Ali-Le-Plus-Rapide. Le label CE vous coutera 3 € de plus

Vous avez des sites spécialisées pour les professionnels comme

Vous y trouverez les Talkie Walkie pour l’industrie en extérieur comme le Motorola XT420 ou le XT460 sans licence.

Puis les sites des radio amateurs pour les postes avec licence


avec le fabuleux Yaesu FT5DE qui peut tout scanner de 504 Khz à 999.9 Mhz et émettre uniquement de 144 à 146 Mhz et de 430 à 440 Mhz


avec le Kenwood TK-3701DE qui fonctionne en analogique et numérique sur 446 Mhs donc sans licence

Voici quelques conseils pour ne pas être pris en flagrant délit, de non respect des lois

-Ecoutez ce que vous voulez sur la fréquence que vous voulez
-Evitez d’émettre proche de: Aéroports, Zones militaires (ne pas oublier les sémaphores et le Cross) , Gendarmerie, Pompiers …
- Si vous avez votre licence annuelle de Radio Marine, si possible votre CRR, alors vous pouvez émettre sur la bande marine de 156.05 à 157,40 canaux 1 à 28 et de 60 à 88 avec antenne longue (90 cm par exemple)
=> Si l’antenne est accrochée au poste, alors c’est un portable vous ne devez pas dépasser 6 watts de Puissance Rayonnée, donc utilisez la puissance Medium du BaoFeng qui est à environ 5 Watts
=> Si l’antenne est déportée la radio est un poste fixe. Vous pouvez utiliser une Antenne VHF marine (plus chère que le poste) et émettre avec la puissance maximale qui est d’environ 8 watts. Si l’antenne est de 3dB, votre puissance rayonnée sera d’environ 16 watts
Vous ne pouvez utiliser ces fréquences en émission que sur l’eau
-Si avez la licence radio amateur, vous pouvez émettre sur la bande des 144 Mhz

-Vous pouvez émettre dans la bande 446 Mhz (PMR446) sur ce qu’on appelle les fréquences libres ou libre de droit. Puissance maximale de 500 mW, donc choix de la puissance basse qui donnera 800 mW au maxi. (Petite antenne) Durée d’émission limitée à 180 secondes

Sans licence vous pouvez écouter ce que vous voulez comme la station spatiale internationale ici: 145.800 Mhz et 437.550 en ayant consulté l’application pour savoir quand elle est au dessus de vous (mettre le SQL sur 0)

www.heavens-above.com[...]

09 oct. 2022

Desolé de te contredire mais meme le pseudo site fr vend du C E et non du CE. La difference est que c’est du China Export et non le symbole officiel Europeen.
Si tu veux une vhf marine norme europeene, il faudra passer par un vrai importateur Navicom par exemple qui est une copie de la Huminication mais aux normes Francaises/européenes.

28 mars 2022

Bonjour,

Je ne trouve pas votre fichier VHF Marine, pouvez-vous le partager ? Merci

28 mars 2022

C'est bon, j'ai trouvé

30 mars 202230 mars 2022

Bonsoir,
j’utilise tous les jours ce Baofeng UV-9R, le matin pendant la promenade du chien. Soit du haut de la petite falaise face à la mer, le Baofeng posé bien stable sur une table de pique nique (20 m d’altitude) soit les pieds dans l’eau (froide) le Baofeng dans les mains
Aucune différence en réception, par contre en émission c’est meilleur sur la falaise.

Mes essais avec l’antenne AL-800 de PRYME sont concluants. C'est une antenne à 2 étages avec en bas un solénoïde d'adaptation et à mie hauteur un autre. Elle est rigide et télescopique.
Le gain d’antenne est fonction de la fréquence soit 3,2 dbi en VHF et 6 dbi en UHF. Le gain en puissance sera de 2 fois en VHF et 4 fois en UHF.
Ce gain est utilisé en émission et réception.
Ce Gain a une conséquence, c’est que la réception et l’émission se font dans un lobe de plus en plus étroit. Vous devez tenir verticalement votre antenne sans bouger, sinon vos échanges avec d’autres vont manquer de stabilité. C’est assez difficile avec un Talkie-Walky que l’on a dans la main. De plus si le bateau bouge. Plus le lobe est étroit plus cela va loin, mais si le récepteur n'est pas à l'intérieur du lobe, la réception sera nulle.

Résultats en VHF avec la puissance maximale, qui est d’environ 9 watts en entrée d’antenne, donc 18 watts en puissance rayonnée en sortie d’antenne, dans un lobe assez étroit.

-Emission / réception
avec le sémaphore de Piriac, sur le Canal 10, qui est à 10 milles qualité 5/5
avec le chien de garde du parc éolien de Saint Nazaire, sur le Canal 16, puis 72 , qui était à 18 milles qualité 4/5

-Réception des émissions en 25 watts
Entraînement au match Racing à l’Ecole Nationale de Voile qui est à 15 milles qualité 5/5
Le bulletin météo en permanence sur le canal 63 qui est à 28 milles , qualité 3/5
Les pêcheurs dans le sud de Belle-ile (la nuit), sur le Canal 77, qui sont à 25 milles ,qualité 3/5
La capitainerie du Crouesty, sur le Canal 9, qui est en général sur 25 watts, qualité 4/5
Le traffic portuaire des bateaux au mouillage dans l’estuaire et le port de Saint Nazaire, le bateau pilote …sur le Canal 12 qualité 3/5 en général
La météo de St Nazaire (25 milles) , sur le Canal 80, qualité 3/5
La météo de Belle-ile (19 milles) , sur le Canal 80, qualité 4/5

En UHF sur le PMR 446 Mhz à 800 Milliwatts
Sur le canal 8 quelques contacts le samedi avec des radio amateurs. Le dimanche matin il est facile d’écouter les chasseurs et les rabatteurs sur le Canal 6 dans un rayon de 4 milles maximum. Pas trouvé de Survivalistes sur le canal 3.
Personne sur le canal 19 d’urgence
La station Spatiale Internationale sur 437.525 Mhz qualité 1/5 pendant 10 minutes avec l’antenne orientée comme il faut.
Tout savoir sur l’ISS et sa position: (Le tour de la terre en 92 minutes)
www.esa.int[...]Station
Comment régler son poste de radio
www.passion-radio.org[...]s/79402

Elle passe assez souvent au dessus de nous
Cela m’a permis de changer les valeurs du Squelch et de mieux les comprendre.

Je vais faire une vidéo sur ce sujet.

La présentation de l'AL-800

25 avr. 202225 avr. 2022

Bonjour à toutes et tous,

Merci pour ce fil de discussion et les informations très intéressantes qui se trouvent dessus, ainsi qu'à Deunz pour la programmation originale.

J'ai repris quelque peu le fichier de programmation, que je partage ici avec les remarques suivantes :

Tout à fait d'accord avec Palomar sur les canaux duplex :

  • Même si le mode duplex n'est pas supporté par cette radio, la fréquence principale est celle de réception, et le shift est celui de l'émission
  • Nous ne parlons pas de relais (simplex) ici, mais bien de transmission duplex (sur les radios le supportant permettent de recevoir (écouter) et émettre (parler) en même temps comme sur un téléphone). Les fréquences émission et réception sont inversées entre terminal à terre et en mer. Des éléments détaillés ici : www.egmdss.com[...]iew.php
  • Je suppose très rarement utilisé pour la plaisance ...

Les canaux duplex sont donc paramétrés correctement ... même si probablement inutiles pour nous plaisanciers

  1. Par rapport au mode FM et la largeur de canal / modulation, j'en suis arrivé à la conclusion que le mode utilisé doit être FM (Wide) et non NFM (Narrow). Voici pourquoi :
  2. Une recherche sur Internet donne tout et son contraire
  3. En creusant dans les documentations des terminaux Marine (ICOM, ...), il est bien indiqué modulation : 16K G3E. Soit modulation sur 16 Khz, en Modulation de Phase (G) Analogique (3) et Radio Téléphonie (E)
  4. La modulation la plus proche dans le manuel du Baofeng UV9R+ est la modulation 16K F3E : 16 Khz, Modulation de Fréquence (F) Analogique (3) et Radio Téléphonie (E)
  5. Techniquement parlant, le Baofeng ne supporte pas la modulation de phase. Dans les fait, un récepteur FM démodule de la modulation de phase et vice versa
  6. J'ai donc configuré les canaux marine en mode FM (wide) : Modulation 16K F3E

Quelques autres modifications à la volée :
* Canaux PMR 9 à 16 configurés
* Seconde fréquence FFVL ajoutée

Lien vers le fichier Chirp :

Très bonne journée !
Stéphane

10 juil. 2022

Bonjour à tous,

Après avoir intégré la programmation (merci beaucoup d'ailleurs) quand je souhaite communiquer avec 2 boafeng, un coup c'est le bouton du haut qui transmet un coup c'est celui du bas...et pour finir plus aucun.
Auriez-vous une idée ?

Merci d'avance.

20 août 2022

pas d'idée alors ?
mince je suis bien embêté...

20 août 202220 août 2022

Bonsoir,
je n'ai pas trop compris la question, avec tes boutons.
POur parler, c'est le gros bouton du haut,, le fameux PTT (push-to-talk), pour écouter on a pas besoin de bouton.

Mon Baoefeng marche très bien en bandes marines avec d'autres VHF. En bandes amateurs avec d'autres Baofeng sans aucun soucis.
Attention à ne pas utiliser les canaux Duplex.

De quels boutons parles tu? regarde le schéma et donne moi le chiffre de tes boutons.

02 sept. 2022

Merci courtox56 de ton retour.

Sur le mien vu le dessin du bouton je croyais qu'il y avait deux possibilités.
Mais en fait non tu as raison.
Alors du coup je ne comprends pas pourquoi il déclenche parfois et parfois pas...
Par moment il n'envoi rien donc pas de réception sur le deuxième, c'est complètement aléatoire, il faut appuyer plusieurs fois pour qu'il transmette

26 sept. 2022

help me please :-(

Pas d'idée les amis ?

Je galère avec cette histoire de transmission 1 fois sur chez pas combien

26 sept. 202226 sept. 2022

Bonjour,
Je suis désolé mais je n'ai toujours pas compris ton problème. pour transmettre il suffit d'appuyer sur un seul bouton, le bouton PTT. C'est le gros bouton sous l'antenne.
PTT= Push To Talk. Le numéro 7 sur ce plan.

Je n'ai aucun soucis pour parler aux VHF marine, bateaux et sémaphores, CROSS et aux autres PMR chasseurs et randonneurs.

Peux tu me dire clairement sur quel bouton tu appuies pour transmettre.
Une photo et le plan de ton appareil s'il te plait.
Au fait c'est quel modèle?

Une vidéo en Français qui explique les boutons.

28 sept. 2022

...le plus simple serait peut être d'en acheter un neuf si le poste actuel ne fonctionne pas ?!

09 oct. 2022

mais ils sont neufs... :-(

la transmission c'est 1 coup sur 3 environ

10 nov. 2022

Bonjour à tous,
mon post n'est pas en lien avec la fin du fil mais je fais partager mon expérience car à partir de ce fil d'infos j'zai trouvé des choses...et ci-dessous sera peut-être intérressant pour d'autres.

J'ai commandé un Baofeng UV16 Max V2 10W, étanche IP68. Puis installé CHIRP avec comme choix de modèle B-H8HP, car UV16 ne figure pas (il faut que les connexions soient bien enfoncées et le volume du haut parleur soit au max, au début ça ne marchait pas), et utilisé les explications ici : www.thelowcostsailor.com[...]-uv-9r/ et le fichier excel fourni qui est modifiable.
J'ai bien maintenant les fréquences marines, ceci dit je suis débutant et je vais utiliser cet appareil en plus, pour les cannaux de base pour écouter le 16, le 9 et ceux navire-navire... dès que je serai sur un bateau! (je loue...)
JFçois

10 nov. 2022

Hello Jeff2978,
J'avais également des vues sur le même modèle que celui que tu as acheté.
Je me suis également posé la question de quel modèle choisir pour la reprogrammation, ce modèle étant effectivement récent, à ceci près qu'il doit être très similaires à d'ancien modèle.
Les mentions "V2", "PRO", "2022" qu'on lit souvent sont avant tout marketing.
Ton retour d'expérience m'intéresse.
Amicalement.
FX

Bonjour . Ravi d'avoir été orienté vers votre article.
Je vais donc commander le câble. Je n'y connais rien en radio et je vais injecter votre fichier tout fait. Pouvez vous me l'envoyer sur Jef.Girault@gmail.com car je ne le vois pas.

26 mai 2023

il y en a plusieurs visibles, mais il faut tout lire :-)
j'ai reçu ma Baofeng ce lundi, et je suis en train de travailler mon fichier personnalisé.

je le mettrais à disposition d'ici quelques jours.

Bonjour. Comment fixer le câble USB sur le baofeng ???

26 mai 2023

fixation par vis sur le côté droit (quand on regarde la façade).

il faut enlever le cache et fixer le câble.

Oui. Je ne comprenais pas. Le câble du uv 9r est différent... Pas de jack

Une fois la config chargée, je peux l'utiliser en vhf marine?

J'ai toit lu mais je ne trouve pas comment charger la config. C'est un html? Excuses moi, je suis novice

Je ne vois pas de config en pièce jointe. J'attends celle de lady.c

Existe t il un bouquin simple pour comprendre les termes que vous utilisez.
Je manque de bases ... Par exemple, le baofeng affiche deux canaux...c'est juste pour facilement passer De l'un a l'autre avec la touche "return " ?

26 mai 2023
26 mai 2023

Peux nous dire le modèle de BAOFENG que tu as acheté?
Merci

26 mai 202326 mai 2023

Bonjour @Christine girault 29

Installe le logiciel CHIRP sur ton PC. As tu un PC Windows ou un Mac de chez Apple?
Ce logiciel te permettra de lire un fichier de paramêtrage de ton Talkie BAOFENG , de le modifier et de l'envoyer par le câble vers ton poste.

Commence ici:

Quand c'est fait tu nous le confirme.

Merci

Nota: on ne teste pas sa VHF toutes les 2heures en émission.
Vu le prix de ces petits BAOFENG on peut en acheter 2 pour faire des essais en onde UHF sans licence d'abord donc à 0,5 watts pour ne pas géner les autres. Puis en VHF canal 8 par exemple, attention il faut une licence et le permis CRR ou le permis côtier en France métropolitaine

Le canal 8 c'est la fréquence 156,400 MHz (en VHF) pour les Communications de Navire à Navire avec licence.

26 mai 202326 mai 2023

Je te conseille d'acheter et de lire . Ensuite pourquoi pas passer le petit examen CRR.

Pour tout savoir sur les Talkie Walkie c'est ici en Français.
Bien comprendre qu'il y a un usage libre en 0,5 watts dans les ondes UHF qui s'appelle le MPR. Par exmploe entre chasseurs, promeneurs en randonnées, en montagne, entre le bateau et la terre....
et un autre usage qui la VHF. L'usage des fréquences de la VHF Marine t'impose d'avoir le CRR certificat restreint de Radio Téléphonie. Son usage à terre est interdit.

26 mai 2023

sans aller dans le Code Vagnon (Rousseau est mieux, à mon avis), le plus simple est de consulter l'ANFR

www.anfr.fr[...]issions

26 mai 202326 mai 2023

Bonjour,
sur le site de l'ANFR, page 1:

"Sans CRR ou SRC (Short Range Certificate), il n’est pas possible d'utiliser une VHF dans les eaux internationales. Le CRR est cependant facultatif dans les eaux françaises pour les titulaires du permis de conduire des bateaux de plaisance."

OK Pour le code ROUSSEAU, mais il est "léger" sur la préparation au CRR, il est sage de suivre formations et tests sur leur site à ce moment là.
Codes Rousseau
Code option "côtière" + Certificat Restreint de Radiotéléphonie - Avec récapitulatif - Grand Format

26 mai 2023

j'ai acheté une Baofeng UV-9R Pro

elle est censée faire 1W, 5W, 10W
quand vous exportez en fichier .CSV, vous trouver dans le fichier .... 1W, 3W, 5W

amusant, non ?

27 mai 202327 mai 2023

Bonsoir,
les watts avec les Talkies c'est toujours plus du marketing...
En fait les vendeurs/marketing parlent alors de la puissance émise avec l'antenne parfaite à grand gain (9dB) c'est la puissance PIR (Puissance Isotrope Rayonnée équivalente ) . Alors que les pro parlent de la puissance en sortie de l'étage électronique d'émission la puissance AP (puissance apparente)
la AP, correspond à la valeur maximale disponible dans le cadre du fonctionnement d’un réseau électrique ou électronique.
la PIRE s'obtient par soustraction et addition : PIRE = Puissance AP - Pertes câble et connecteurs + Puissance antenne

De plus les fichiers de programmation sont des copier/coller des précédents Talkies.
Il faut penser:
Puissance minimale possible, Puissance moyenne , puissance maximale.
plutôt que 1W, 6W, 10W

J'ai fait mes propres mesures à la sortie d'émission de l'UV-9R j'ai obtenu 0,9 W , 6W et 8 W

J'ai fait ensuite des essais réels avec des antennes ayant des gains différents
Pour respecter la loi sur l'usage de la VHF Marine, on se parlait les pieds dans l'eau en marchant sur la plage ou appuyé sur un rocher isolé avec de l'eau autour. Canal 77 VHF . Distance de 8 milles maxi dans ce cas

On a fait quelques essais superbes, émission pieds dans l'eau et réception en haut de la falaise à 24m d'altitude puis en haut du toit chez moi: 40m au dessus du niveau 0 des cartes , la puissance maxi permet d'aller au maximum possible de la portée théorique en ligne droite, comme les VHF 25w soit 18 milles pour H1 = 40 m (maison) et H2 = 2 m (pied dans l'eau)

Pour faire vos calcul de distance théorique:
D=Racine(17H1)/1,852+ Racine(17H2)/1,852
Ou plus simple:
D = 2,2 (Racine(H1) + Racine(H2))
Avec H1 et H2 en mètres et D en milles Nautiques

Le récepteur a autant d'importance, voir plus que l'émetteur, avec une très bonne sensibilité et de bons circuits plus une antenne à grand gain on arrive à discuter parfaitement alors qu'on est à la distance maximale théorique.

De 40 m de haut j'entends parfaitement les navires mouillés à l'entrée de la Loire soit à 25 milles.

Nos VHF officielles Navicom n'étaient pas utilisables au delà de 5 milles, trop bruyantes et antennes minables

Le son des Talkies n'est pas terrible

A choisir je préfère une VHF portable officielle ICOM la ICM73EURO PLUS
Le prix de 344 € n'empêche d'y penser pour l'instant.

27 mai 2023

"De plus les fichiers de programmation sont des copier/coller des précédents Talkies."

pour préciser, les valeurs figurant dans le fichier .csv sont celles exportées par Chirp, celles d'origine (factory) ou après réglages.

un des intérêt de la Baofeng est qu'elle est fonctionnelle en VOX (déclenchement à la voix) d'origine, sans accessoire supplémentaire.
ça peut être pratique pour les manoeuvres par un équipier, sans avoir à acheter un couple de petits talkies.

en officiel, j'ai une Standard Horizon HX890e (qui a aussi le VOX, mais nécessite l'achat d'oreillettes-micro à la marque ou compatibles)

28 mai 2023

Avec quelle antenne l'essai ??

29 mai 202329 mai 2023

La meilleure puissance de sortie d'antenne a été réalisée avec celle ci
AL800 3,2 dB en VHF 5,6 db en UHF. Vendue par PRIME.

Elle existe aussi avec connecteur BNC pour les VHF ICOM (Attention dans ce cas vous n'êtes plus conforme à la certification de la VHF)

Attention il existe plein de copies identiques vu de l'extérieur, mais à l'intérieur il y a rien pour adapter l'antene (le truc dans le bas)

Les antennes en 6dB pour VHF/UHF portables sont inutilisables, sauf si on pose le Talkie sur une table (sur terre)

Lady c, Tu mettra ton csv sur ce fil ?

Bravo. Tu as opté pour une facilité d'utilisation et c est ce que je recherche. Je vais recevoir le câble pour mon uv9r pro et rentrer ce paramétrage. Questions:
*pourquoi deux canaux affichés ?
*
pourquoi deux antennes?
**ou est la pièce jointe? Tu dis "ci dessous" .. Je ne vois pas...
En espérant que le format d'importation ne change pas entre diverses versions baofeng.

29 mai 2023

Bonjour Christine,
je ne comprends pas tes questions ...

Voici le CSV avec les fréquences VHF Marine uniquement.

Suivi du CSV avec les fréquences VHF Marine plus les canaux PMR.

As tu installé le programme? Si oui tu peux commencer à l'utiliser avec ces fichiers.

Quand tu auras le câble commence par sauvegarder le fichier original de ta BAOFENG. Puis tu transfert le tien.

As un une/une copine avec la même BAOFENG pour faire des essais?


Un grand Merci!
Oui. J'ai acheté un 2eme baofeng comme cadeau à un copain.
Mes questions :
1 ** sur l'écran du baofeng, on voit deux canaux affichés l'un au dessus de l'autre . C'est cela le duplex? Je voudrais voir en gros un seul affichage ... "CANAL 16" par exemple.
2** le baofeng est livré avec deux antennes: une de 15 cm et une de40 cm . Laquelle est à utiliser en Mer?

30 mai 2023

bonjour Christine,

considère que tes 2 canaux sont une sorte de double veille, l'appareil "écoute" en permanence les 2 canaux sélectionnés; le duplex c'est encore autre chose; un peu de recherche sur le forum t'en apprendra plus , par ex: www.hisse-et-oh.com[...]-duplex

30 mai 2023

Bonsoir,
la grande antenne de 40 cm c'est pour utiliser les fréquences de type VHF
La petite c'est pour des fréquences plus élevées les UHF

Pour les 2 fréquences, tu positionnes le canal 16 en haut et tu sélectionnes pour la 2ème par exemple le canal 9 pour demander une place au port.
Les 2 fréquences seront surveillés en permanence, la première des 2 qui parle récupère le haut parleur. Si personne ne parle les 2 fréquences continuent d'être surveillées ensemble.

Puis je utiliser la petite antenne pour la vhf marine? C'est pour mon 2eme baofeng.
Merci!

01 juin 202301 juin 2023

Ci-joint mes fichiers de programmation pour une Baofeng UV-9R Pro, en fichier .img et en fichier .csv

j'ai considéré que les puissances étaient du 1W (Low), 3W (Mid) et 5W (High).

Je n'ai utilisé que les puissances Low et High.

Les fréquences VHF sont en mode FM, suite à un commentaire précédent, et l'essai vers une autre VHF montre un son plus propre.

Les noms des canaux sont ceux des documents ANFR Maritime, ANFR Fluvial et d'une VHF homologuée.
Compte-tenu de mon utilisation, certains canaux sont dénommés pour le fluvial, comme le canal 10.

Les canaux affectés par des changements au 01/01/2023 (affectation en numérique) n'ont pas été programmés.

J'ai programmé le 31 (Marina en Belgique et Pays-Bas), et le 37 (Marina en Grande-Bretagne).

Voir également la colonne de commentaires.

Pour le fun, j'ai programmé les fréquences Vol Libre, Secours dans les Alpes, et écoute de l'ISS.

Les fréquences PMR466 (talkies-walkies) sont en mode NFM, puissance Low.
Pas de programmation des fréquences survivalistes et relais.

Affichage en 1ere ligne Fréquence / numéro canal
Affichage en 2eme ligne Nom canal / numéro canal
Après programmation, démarrage sur les canaux 9 ( Capitainerie) et 16 ( Veille Sécurité).

Le VOX (pas d'appui de la touche Push to Talk) est validé, toujours compte-tenu de mon utilisation en 2eme VHF, pratique pour les manoeuvres et les amarrages.

Réglage des limites des fréquences hautes et basses en VHF et en UHF, ce qui peut éviter de déborder.

Je pense que c'est propre, n'hésitez pas à me faire de vos commentaires.

Bien entendu, je n'endosse aucune responsabilité dans votre utilisation de ces réglages et de ce poste de VHF-UHF :-)


Un grand Merci pour ce travail.
Pourquoi ces deux formats .img et .csv ?
Le csv est la forme littérale du paramétrage, modifiable, et CHIRP compilera ce code dans un format img, exploité par le processeur Baofeng... c'est cela?

02 juin 2023

le fichier .img a en plus des canaux les réglages

Les réglages sont dans le .img ?
Dans l'ordre, on fabrique donc le .csv et ensuite, dans CHIRP, on ajoute les réglages?

02 juin 2023

le fichier .csv ne peut servir que de référence et de faire des copier-coller vers un fichier .img ouvert en même temps

un fichier .csv ne peut pas être converti en fichier .img
on ne pas rajouter l'onglet Settings dans un fichier .csv

soit à partir d'un fichier .img exporté de sa propre radio, on y copie-colle les données du .csv avant de ré-importer dans sa radio,

soit on travaille à partir d'un fichier .img existant pour y modifier les données en s'inspirant d'un autre fichier .img ou .csv ou de données provenant de sites internet.

Ok. On modifie le csv avec excel et le img avec CHIRP, c'est cela ?

02 juin 2023

on peut modifier le .csv avec Chirp

le mieux serait que tu l'installes, si ce n'est pas déjà fait, et que tu joues avec, même si tu n'as pas encore reçu ton câble.

Merci pour ta patience. Je suis ravie d'avoir autant appris. Je vais découvrir avec passion le contenu de ton IMG.
As tu des canaux en pmr dans ton .img? Quelle utilité? C'est un canal perso pour discuter avec un proche en dehors des fréquences officielles?

Un grand merci. J'ai chargé ton .img et je le testerai avec l'autre talkie.
quelle utilisation fais tu de tes canaux "phone" ?
On parle toujours du reglage du squelch pour avoir le mini de bruit de fond. comment le regle t on sur la radio (ou talkie)

02 juin 2023

Bonjour
Regarde cette vidéo que j'ai faites il y a longtemps

Une question me taraude... Quelle différence entre un canal "marine" et un canal "PMR"??
MERCI!

07 juin 202307 juin 2023

Bonsoir
Les Canaux marine ne sont utilisables qu'en Mer ils sont dans la gamme D'ondes VHF. Very High Frequency la puissance d'émission doit être inférieure à 6 watts
Il faut une licence de l'ANFR pour l'utiliser et si possible passer l'examen du CRR

Les canaux PMR sont utilisables partout, ils sont dans la gamme d'ondes UHF. ultra Haute Fréquence la puissance d'émission doit etre de 0,5 watts c,est utilisable entre le bateau et l'équipier à terre
C'est utilisé par les groupes de chasseurs, de randonneurs etc ...
Il n'y a pas de licence ni d'examen à passer
Attention à l'utilisation en PMR à côté de bases militaires marines terrestres ou aéroports les amendes si on dépasse les 0,5 watts peuvent être fortes

je navigue dans les 6 km des cotes. donc pas de licence je pense.

08 juin 202308 juin 2023

Ne pas confondre licence et permis!
La licence est obligatoire quoi qu'il arrive dès que tu souhaite émettre avec une VHF a ton bord. Quelles soit fixe ou non, ASN ou non.

Ensuite vient la question du permis.
En gros, du plus simple au plus contraignant:
Si tu as une VHF portable de moins de 6W (ou 6W max je en sais plus) -> Pas besoin de permis
Si tu as une VHF fixe :
- Si tu reste en france tu peux te contenter (en plus de la licence hein !) d'un permis côtier. Il t'autorise l'utilisation de la VHF dans les eaux française.
- Si tu va a l'étranger alors il te faut le CRR (qui marche aussi pour les eaux française)

Pour rappel, aucune VHF n'est obligatoire en cotier, la VHF fixe est obligatoire dès le semi-hauturier, une VHF fixe et une portable sont obligatoires en hauturier

(Edit: je vien de relire tes posts, tu n'obtiendra pas de licence avec une baofeng, elles ne sont pas aux normes pour être utilisé officiellement en mer)

08 juin 2023

Bonjour Christine s'il te plait prend quelque instant pour lire les information et si possible te former !
**
La licence ! (autorisation d'avoir une **VHF marine utilisable à bord)!

Pour utiliser une radio VHF fixe ou portative avec ou sans ASN, une balise de détresse Cospas-Sarsat ou tout autre équipement radioélectrique à bord d’un navire ou d’un bateau fluvial, une autorisation administrative est exigée, celle-ci est appelée « licence » (voir ci-dessous), elle n’est pas soumise à paiement, elle est valable un an et renouvelée chaque année. Toute modification de l’installation radio, changement de propriété du navire ou des coordonnées devront être signalés afin de maintenir la licence à jour. La licence mentionne les coordonnées du titulaire, les informations concernant le navire avec les identifiants MMSI et indicatif d’appel affectés et le détail du matériel radioélectrique embarqué.

Pourquoi passer le CRR ? (autorisation d’émettre )

L’usage de certains équipements de communications à bord d'un navire ou bateau nécessite qu’au moins une personne à bord possède la compétence requise.

Les plaisanciers naviguant à l'étranger et utilisant un équipement radio maritime fixe ou portable de type VHF (Very High Frequency) doivent posséder un certificat d'opérateur radio au moins équivalent au CRR (Certificat Restreint de Radiotéléphoniste).

Depuis 2011, le CRR n'est plus obligatoire dans les eaux territoriales françaises pour les plaisanciers utilisant une VHF portative sans la fonction ASN (Appel Sélectif Numérique).
Dans les eaux françaises, avec une VHF fixe ou portative ASN, il faut posséder à minima le permis de conduire des bateaux de plaisance ou le CRR, voir aussi le tableau de correspondance de notre plaquette.

En fonction de la navigation pratiquée, on optera soit pour l'examen du CRR maritime soit pour celui du CRR fluvial :

le CRR Fluvial donne une compétence uniquement sur les voies fluviales,
le CRR Maritime permet indifféremment d'utiliser une VHF dans les zones maritimes, fluviomaritimes et fluviales.

les Baofen ne peuvent en aucun cas être vu comme une VHF marine

tu trouveras plein de réponses à tes interrogation ici et même les démarches pour passer facilement ton Crr ,mais aussi pour avoir un licence pour ton bateau gratuitement !

www.anfr.fr[...]ime/faq

mais aussi
www.anfr.fr[...]issions

onglet maritime

Un Grand merci pour votre aide
Mon baofeng est maintenant en fonction sur le bateau et je vais demander la licence.
Il me reste beaucoup a apprendre...
Que sont ces canaux "Phone"?
Quel usage de modifier les valeurs hight et low ??
C'est passionnant

14 juin 2023

tu ne peux pas avoir de licence pour une VHF non homologuée.

les canaux que j'ai nommés "Phone" sont utilisables théoriquement entre utilisateurs, sauf qu'en fait, les canaux utilisables en France en maritime ou en fluvial pour ces usages sont beaucoup plus limités.

on t'en prie, lis la documentation pour passer le permis côtier et fluvial, même si tu ne les passes pas, c'est une mine d'informations
www.anfr.fr[...]issions

High et Low sont des puissances d'émission à respecter.
par exemple, il est interdit d'émettre en forte puissance quand on est dans un port, et/ou certaines fréquences.

Ok. Message reçu. Je vais potasser.
Je ne vais pas non plus mettre mon baofeng à la poubelle
Je ne dois pas le montrer en cas de contrôle

il me semble que tu as une petite erreur de fréquence pour ton canal de sécurité randonneur. Les chiffres de la fréquence PMR1 semblent décalés de une position. A moins que ce soit voulu.

16 juil. 2023

Merci du signalement.

Je vérifierai dès que possible

17 juil. 2023

@christine girault 29
tu as raison, il y avait une erreur de saisie dans le fichier .img, et pas dans le fichier .csv

je remets le fichier corrigé


17 août 2023

Bonjour,
Je me batail pour configurer ma nouvelle Radio Baofeng UV-9Rplus.
si quelqu'un a réalisé un fichier .dat pour la configuration, merci

J'au aussi une Radio Ocean 2000 que je voudrais bien remettre en route.
Cordialement

17 août 202317 août 2023

Bonjour

un fichier .dat ? tu n'utilises pas le logiciel Chirp ?
tu as lu tout ce qu'il y a au dessus ?

Radio Ocean 2000 ? celle-ci ?
www.radiomuseum.org[...]00.html

18 août 202318 août 2023

Re-bonjour,
le logiciel de baofend utilise uniquement les fichier .dat

le fichier "baofeng-uv-5r-chirp" est verouillé sur le firmware du BF-F8HP, et ne donne pas la possibilité de changé malgré que c'est le bon port com.

Je voulais ajouté les élément de ceci : www.anfr.fr[...]_23.pdf

www.reussir-permis-bateau.fr[...]vhf.pdf

www.anfr.fr[...]ial.pdf

oui, le modèle blanc et noir J'ai une ancienne radio "VHV radio Ocean FIL 2000", elle devrais étre encore utilisable ? mon bateau est remisé depuis 10 ans.
Cordialement

18 août 2023

dans ta 1ere demande, tu parles de Baofeng UV-9Rplus, et, maintenant de Baofeng F8HP ?

je suis parti de fichiers d'UV-5R, les ai comparés et modifier pour mettre sur ma 9R Pro.

18 août 2023

Oui je sais de quoi je parle. Le fichier.img que j'ai récupéré sur le site lorsque j'essaye de le transférer vers ma radio 9 r + me propose seulement la connexion sur un firmware de 8 et pas moyen de le modifier.

L'autre point c'est que j'ai remarqué les éléments indiqués dans le fichier ne sont pas concordants avec les fréquences publiées de l'Agence nationale des fréquences ainsi que sur le manuel du CRR

18 août 2023

l'affectation des fréquences est différente entre le maritime, le fluvial, et différentes nations. il faut programmer selon son programme.

quand j'ai fait mes fichiers, j'ai travaillé avec ANFR maritime, ANFR fluvial, les réglementations NL et BE, et les canaux internationaux.
le dernier fichier ANFR que tu as donné donne le 16 en veille, sauf que c'est le 10 en fluvial. il ne donne pas le 31 et le 37, utilisé en NL et en BE.

pour ton problème de choix de radio, je soupçonne un problème de communication (pilote non installé, mauvais choix de port, câble mal connecté). comme la radio n'est pas vue, tu ne peux pas la choisir.

18 août 2023

La configuration du port de communication est bien opérationnel j'arrive bien à communiquer avec ma radio on écriture et en lecture avec le logiciel de baofeng avec les fichiers dat. Avec le logiciel qui est mis en lien j'arrive bien à lire le contenu de ma radio j'arrive à injecter dedans la liste des canaux que j'ai récupéré d'un groupe de communication terrestre de même que la configuration des radios canadiennes sauf que lorsque je récupère ce fichier comme si la configuration de l'équipement est déjà verrouillé impossible à modifier.
Moi je fais du fluvial et du maritime je navigue sur des zones mixtes Arzal et le bassin de la Loire c'est pour ça que je comptais indiquer le fluvial et le maritime vu qu'il y a de la place en mémoire je comptais paramétrer les deux.
L'autre point j'ai remarqué que certaines fréquences ne sont plus paramétrer à l'identique sur le document du CRR maritime et c'est là que tu viens la question mon ancienne radio sur les canaux ou la fréquence a été modifié je sais d'avance que le canal 63 n'existe pas sur ma radio océan fils 2000

18 août 2023

pas sûr que pour une même fréquence, tu puisses créer une entrée avec le nom fluvial et une entrée avec le nom maritime.

je n'ai pas essayé.

le fichier que tu as récupéré est-il un fichier .img ou un fichier .xls ?

si c'est un fichier .xls, tu ne peux pas l'injecter tel quel, car il manque un onglet "Settings" dans ce cas, dans le logiciel Chirp

18 août 2023

j'ai fait les captures d'écrans.
01 : périphérique OK
02 : lorsque je fait une lecture ou une ecriture depuis un autre fichier
03 ; lorsque j'essaye d'écrire avec le fichier

18 août 202318 août 2023

à mon avis, tu as déjà capturé le port COM3 avec la connexion UV-9R, ce qui fait que tu ne peux pas l'ouvrir une deuxième fois.
c'est pour ça que CHIRP sait ouvrir des fichiers .xls, qui eux ne communiquent pas avec la radio, et permettent le copier-coller entre le .xls et le .img

sauvegarde le fichier UV-9R en format .xls, au besoin ferme et rouvre cet onglet, et logiquement, tu devrais pouvoir communiquer sur le 2eme onglet.

un grand classique des ports COM, un seul applicatif à la fois, sauf à ajouter des redirecteurs de ports virtuels.

09 sept. 2023

Bonjour,
J’ai reçu ma radio Baofeng UV-9R plus et je rencontre un problème de config des fréquences. Quand je saisis une fréquence PMR en frequency mode, au dernier chiffre ma radio annonce « cancel ». Je ne trouve pas l’origine du problème, même en ayant fait les réglages de base. Auriez-vous une solution ?

09 sept. 2023

bonjour

quelles fréquences sont concernées ?

09 sept. 2023

Toutes les fréquences 446. Je suis bloqué entre 130 et 139

09 sept. 202309 sept. 2023

il n'y a que 128 entrées possibles, de 0 à 127

je n'en ai utilisé que 89 pour VHF, quelques UHF et les PMR.

il reste donc de la place

mes fichiers sont disponibles un peu plus haut

09 sept. 2023

Je parle bien des fréquences et non des 128 canaux ...
Quand je tape les fréquences PMR pour les assigner à un des 128 canaux, la radio annonce "cancel". sauriez-vous d'ou cela peut venir ? un espèce de brigade ? je ne comprends pas.

09 sept. 202309 sept. 2023

une fréquence PMR démarre à 446.00625 MHz, et les canaux sont de 0 à 127.

je ne sais pas ce qu'est une fréquence 130 à 139.

09 sept. 2023

Hello,
Avec une autre marque de talkie walkie et un autre programme de programmation des fréquences j'ai eu un problème similaire de saisie des fréquences.
Cela venait de caractère de ponctuation des décimales.
Mon Windows avait là virgule comme séparateur décimal. Il a fallu que je le change en point.
Pour cela aller dans le panneau de configuration icône région.
Amicalement.
FX

09 sept. 2023

J’ai l’impression qu’il les rentre à la main

Phare d'Artrutx Minorca 2022

Phare du monde

  • 4.5 (136)

Phare d'Artrutx Minorca 2022

2022
