Procédure ,pour télécharger et imprimer des cartes du monde entier via les site du service hydrographique américain

Salut a tous

J'aime bien les cartes papiers . Je pense qu'on passe assez de temps devant un PC a terre , pour rallumer ce foutu zinzin en mer .
J'ai donc chercher a pouvoir prendre et imprimer les cartes gratuites du service hydrographique américain .(nombreuses et très bien) L'affaire ne s'est pas avère être simple , en particulier a cause du type de fichier mise a notre disposition sur ce site . (C'est du .KAF ou du . BSB)
Le problème a donc été de :1) sélectionner et télécharger les cartes désirés 2) convertir le fichier dans un format lisible (.TIF ou .JPEG ) 3) imprimer tout ça

Je n'ai vu aucune procédure ou explication claire sur les différents forums sur comment y parvenir et j'ai pas mal cherché et cafouiller avant de finalement y arriver .
J'ai donc fait étapes par étapes , une procédure pour ceux qui veulent avoir a leur disposition des cartes papiers gratuites de toute la planète ...(vous trouverez en PJ des captures d'ecarn pour chaque étape afin de ne pas vous perdre ) J'espère que ça servira a quelques nostalgique du papier sans un rond comme moi . Espérons aussi que ça serve a tous les pieds nickelés , baroudeurs fauchés qui n'ont pas 25 euros a mettre dans une carte ..Je signale que bien sur « officiellement « ces cartes ne sont pas destines a la navigation...J'ai suivi rigoureusement l'évolution de la manipulation , afin que même les anciens s'y retrouvent ...qui je le sais , aiment bcp les cartes papiers et ne sont pas tous très tres « computer friendly »Normalement en me lisant et en regardant a chaque fois les pieces jointes de captures d'écran , tout le monde peut y arriver .Certains vont trouver ça un peu long mais comme ça tout le monde s'en sortira ALLEZ GO . ON Y VA

L'équipage
24 août 2011
24 août 201116 juin 2020
0

1)Télécharger le logiciel qui vous servira a transformer le format de vos cartes /
IL faut aller sur
www.csc.noaa.gov[...]ex.html

,pour télécharger « Nautical chart projector » en cliquant sur windows (si vous avez un windows et pas un mac) et installer le logiciel sur votre ordinateur

24 août 201116 juin 2020
0

2)Une fois le logiciel installé , allez sur www.nauticalcharts.noaa.gov[...]er.html
, et selectionner la zone de navigation désiré dans la colonne « NOAA » et pas dans la colonne « NGA » Dans l'exemple de notre procédure nous choisirons comme exemple la zone « Gulf Coast »

24 août 201116 juin 2020
0

3 Par la suite s'affiche un tableau avec toutes les cartes disponibles dans cette zone . Dans le cas de notre procedure nous choisirons comme exemple ,la premiere carte n°411 « Gulf of Mexico « . Cliquez alors sur le numéro de la carte (en bleu ) pour pouvoir l'afficher

24 août 201116 juin 2020
0

4 )une fois la carte affiché ( dans cette exemple le golfe du mexique) cliquez sur « download RNC » en haut a droite pour lancer le telechargement

24 août 201116 juin 2020
0

5 )Une nouvelle page s'affichera avec plein de texte , allez en bas a gauche et cliquez sur « ok »

24 août 201116 juin 2020
0

6) Un petit icône en bas a gauche , vous indiquera le téléchargement d'un fichier zip .(compressé)C'est assez rapide . Une fois terminé , Double cliquez sur cette icône .

24 août 201116 juin 2020
0

7) A ce moment , votre ordinateur va logiquement lancer le logiciel « power archiver « ou autre , afin de « décompresser »ce fichier . Cliquez dessus pour y acceder.

24 août 201116 juin 2020
0

8) Selectionner seulement le fichier .KAP dans la liste (dans le cas de notre exemple le fichier 411.KAP) puis cliquez sur « extraire »

25 août 201116 juin 2020
0

9 )Une fenêtre s'ouvre , vous indiquant ou vous voulez extraire ce fichier , cliquer sur « bureau » puis « extraire »

25 août 201116 juin 2020
0

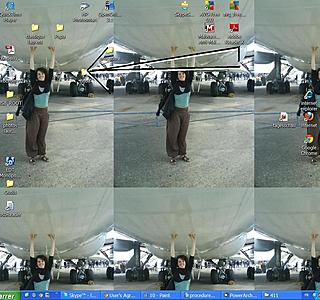

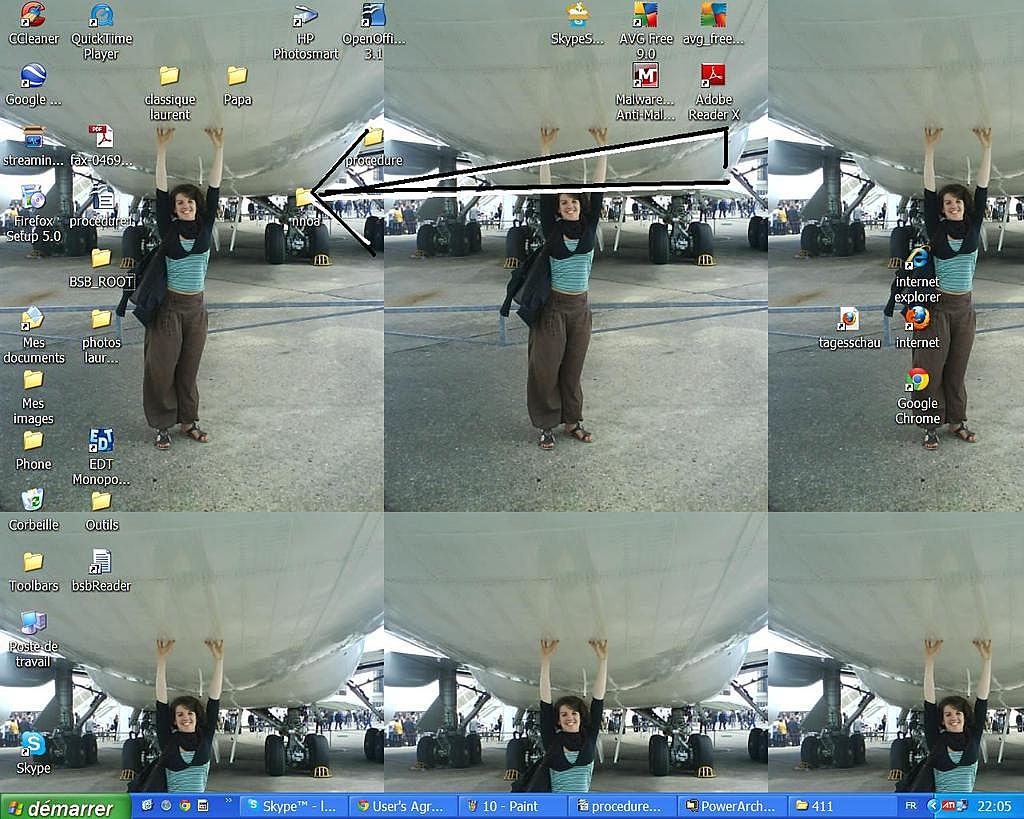

10 )Retournez sur votre bureau . Vous apercevrez alors un dossier « BSB ROOT » . N'y touchez pas pour l'instant .

25 août 201116 juin 2020
0

11)Sur votre bureau , en faisant clique droit créer un nouveau dossier que nous appelerons dans ce cas NOOA

25 août 201116 juin 2020
0

12)Nous allons devoir maintenant transformer ce fichier dans un format illisible en un format lisible et c'est pour ça que nous avons télécharger le logiciel auparavant .Dans le menu demarrer , cliquez pour le lancer sur sur le logiciel que vous avez installé « NOOA chart reprojecter «

25 août 201116 juin 2020
0

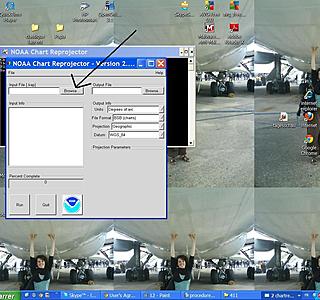

13)Le logiciel s'ouvre . Cliquez sur « browse « a gauche

25 août 201116 juin 2020
0

14)Une fenetre s'ouvre . sélectionner alors le fichier que nous venons de telecharger et décompresser . Dans ce cas double cliquez sur bureau , puis double cliquez encore sur « BBS ROOT » puis dans le cas de notre exemple , double cliquez sur 411 / , puis dans la colonne « file » sélectionner (toujours dans le cas de notre exemple le fichier /411 )et faites ok

25 août 201116 juin 2020
0

15)Puis a droite dans le menu déroulant, selectionnez « TIFF' avec la flèche en face de « file format « ( c'est le format de fichier , similaire a JPEG)

25 août 201116 juin 2020
0

16)Puis cliquez sur browse a droite a coté de « ouput file » Nous allons maintenant choisir ou nous allons placer ce fichier transformé

25 août 201116 juin 2020
0

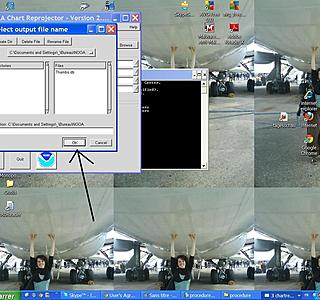

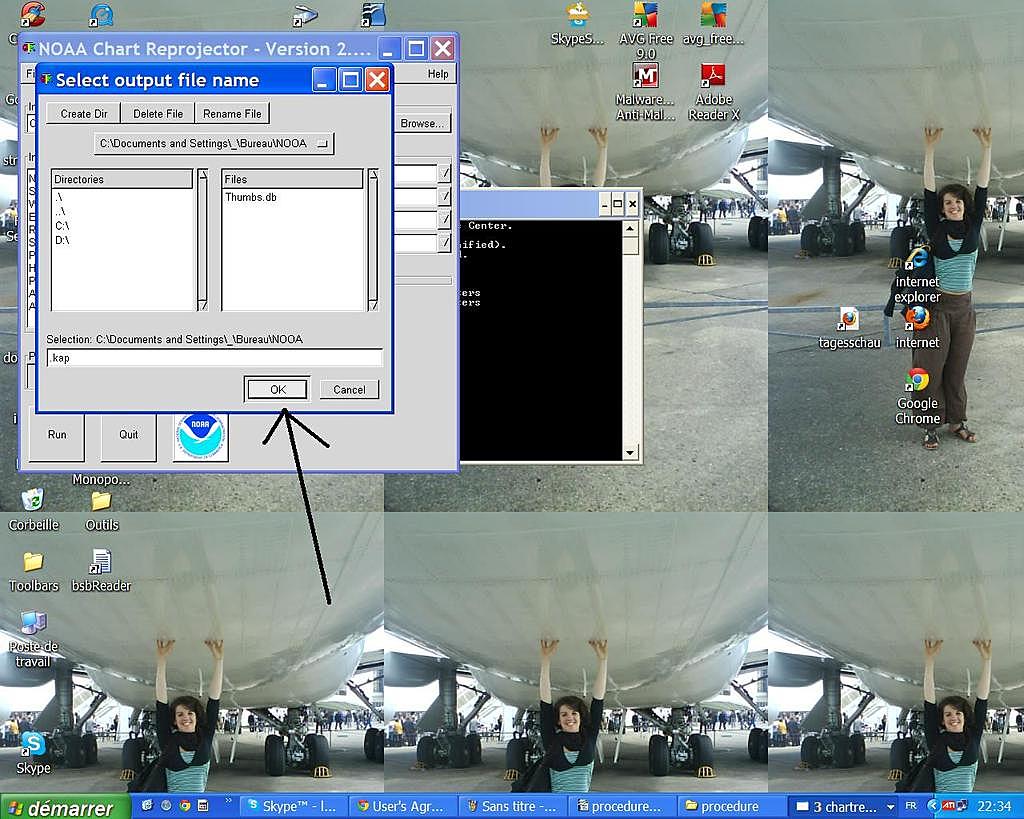

17 )Une fenetre s'ouvre . Double cliquez sur bureau , puis double cliquez sur NOOA (le dossier que nous avons créer pour stocker ce fichier) et faites ok

25 août 201116 juin 2020
0

18) en bas a gauche cliquez sur RUN , ce qui lancera le debut de la conversion de notre fichier en TIFF . Vous verrez l'avancement du processus ( c'est tres rapide)

25 août 201116 juin 2020
0

19)une fois terminé une fenetre s'ouvre , cliquez sur ok

25 août 201116 juin 2020
0

20)retounez sur votre bureau et cliquez sur NOOA le fichier que nous avons créer , et vous verrez un magnifique fichier .TIF , facilement utilisable !!!

25 août 201116 juin 2020
0

21)Vous pouvez en avoir un aperçu en sélectionnant le fichier .TIF (dans le cas de notre exemple 411.TIF )et en faisant clique droit puis sélectionner « aperçu »

25 août 201116 juin 2020
0

22)Une fenêtre s'ouvre et vous verrez dans le cas de notre exemple , un magnifique apperçu de la carte du golfe du mexique !je vous assure que la qualité est tres bonne ( c'est un fichier lourd , en général de 6 a 10 M)

25 août 2011
0

IMPRESION DE LA CARTE

A partir de la deux choix s'offrent a vous :

Soit vous l'emmenez sur un cle USB , chez un imprimeur qui vous fait tout ça pour 1 euro ou 2, s'il a une machine grand format .(attention bien vérifier que la taille de votre image est compactible avec son materiel (normalement ils vous le dira)

Soit vous imprimer , vous même en A4 , cette carte mais ça fait un sacre tas de feuilles a scotcher soigneusement les unes en face des autres ( mais ça se fait en 20 minutes a peu pres )
Pour cette solution , il vaut mieux reduire l'image par ce biais :

25 août 201116 juin 2020
0

1)il faut ouvrir l'image avec le logiciel « paint » tout simplement

25 août 201116 juin 2020
0

2)puis sur paint , cliquer sur « image » puis « etirer ecliner »

25 août 201116 juin 2020
0

3)reduire a 50 pour cent dans les deux cases et cliquez sur ok

25 août 2011
0

4)puis imprimer ( ça fait en général 8 a 14 pages selon la carte )

25 août 201116 juin 2020
0

5 )recoller tous les petits morceaux bien en face (bon courage) c'est long mais si c'est fait

25 août 2011
0

Tout simplement génial, ancien je m'y suis retrouvé et t'en remercie. Longue route à toi.

25 août 2011
0

de rien , du moment que ça serve , je suis content

25 août 2011
0

Super mais la possibilité "Download RNC" ne fonctionne pas pour toutes les cartes. Globalement rien n'apparait si l'origine de la carte n'est pas dans le domaine public. Cela reste un bel outil américain pour les côtes américaines. Rien pour la Nouvelle-Calédonie ou la Polynésie par exemple.

25 août 2011
0

Bravo pour la procédure, mais les NOAA ne sont disponibles en téléchargement que pour les eaux territoriales des USA.
Les NGA qui couvrent le reste du monde ne sont malheureusement pas téléchargeables.
Chez le distributeur qui les vend en ligne, chaque carte NGA imprimée coûte 27US$.

25 août 2011
0

Bravo Captain pour ta contribution, mais il y a plus simple.

Les NGA qui couvrent la planète sont toutes téléchargeables !
(même la France en région 3 !!!)

opencpn.info[...]d-files

Depuis peu, certes et sous forme d'image Jpeg (d'excellente qualité).
Celà fait une belle banque de données gratuite .
Il faut ensuite géo-référencer pour les rendre utilisables.

Ceci dit est ne sont pas forcement à jour.

25 août 2011
0

Euh... La France méditerranéenne est en zone 5...

25 août 2011
0

Merak56
moi être BRETON pur race et pas grand BRETON

MERCI quand même :bravo:

25 août 201116 juin 2020
0

J'avais oublié que toute la France n'est pas en Bretagne.
Comme le fait remarqué chomtranquil, ce qui n'est pas atlantique (région 3), ce voit rattaché au bassin Méditerranéen (Région 5).

25 août 2011
0

Une question qui n'a rien à voir avec le sujet traité , mais qui me démange :
Comment arivez-vous à enregistrer l'image que représente l'écran du PC, (voire une partie de cette image). Cela nécessite-t-il un programme particulier, et si oui lequel ?
Merci d'avance pour vos réponses.

25 août 2011
0

La touche clavier "Impr ecran" au-dessus du pavé numérique, puis ouvrir ton logiciel de photo (ou même Paint) et y coller l'image que tu veux travaillé .

25 août 2011
0

Merci . C'est en effet tres simple !

25 août 2011
0

Euh... ça ne commence pas bien

A l'étape 1) je clique sur "windows" pour charger le programme. Il cherche ftp.csc.noaa.gov[...]tNT.zip et il ne se passe rien. Il dit "internet explorer ne peut pas ouvrir etc..."
Quid ?

25 août 2011
0

Pircarre, Pb lié à ton navigateur ?? Internet explorer !

Sur le lien image[...] .... Essaie "click droit", "Enregistrer sous" .
