Problème ventilo frigo danfoss

Bonjour à tous

Ce matin en prenant mon petit déjeuner au secours le beurre était mou!

Mon frigo , danfoss bd35 ne refroidit plus bien, le thermostat électronique me donne 16-20 degrés au lieu de 6,5°.

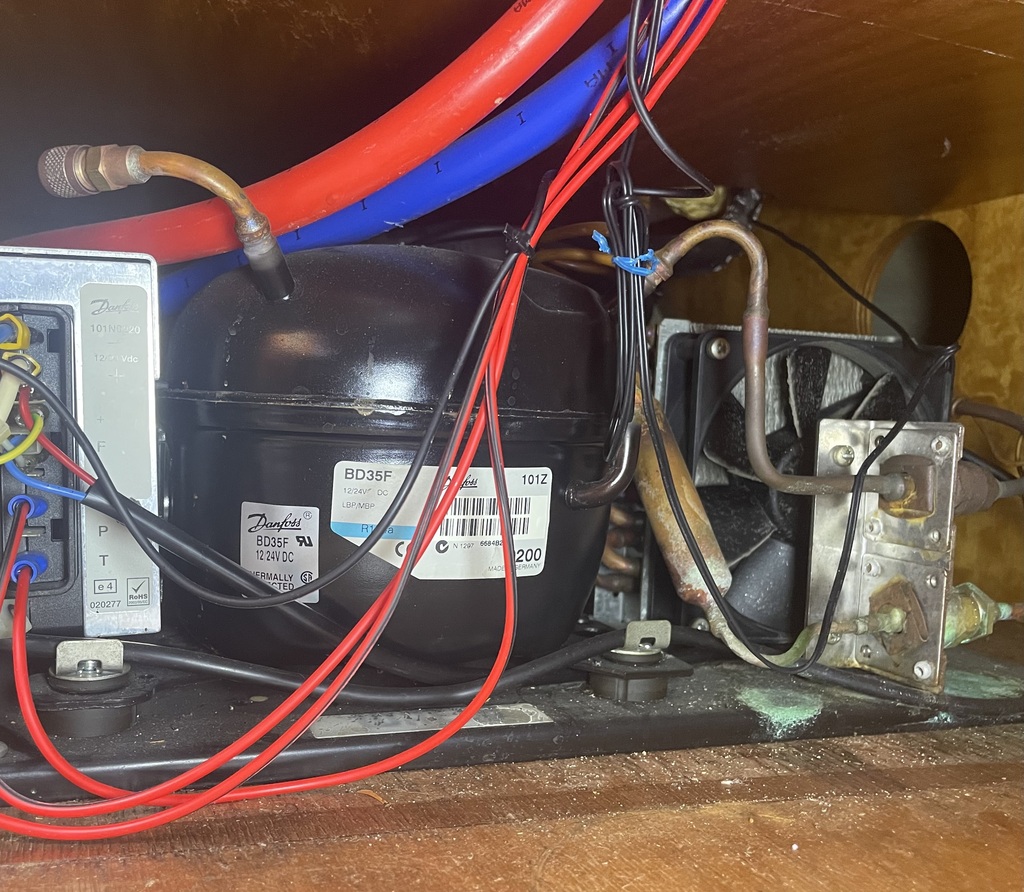

Le compresseur démarre pourtant, tourne un moment puis s’arrête. Peut-être qu’il s’arrête en surchauffe car le ventilo ne tourne pas? (Voir photo)

J’ai remplacé le thermostat par un neuf pour voir, mais le problème ne viens pas de la.

Est-ce normal que le ventilo (à droite sur la photo) ne tourne pas ?
Et comment réparer ?

Merci beaucoup
Axel

L'équipage
#Frigo#danfoss#probleme
AxelintheworldAxelintheworld
03 fév. 2024
fritz the catfritz the cat
03 fév. 2024

Est un ventilo d ordi
Mais je pnse plusa une battei faible

Axelintheworld:Merci, la batterie n’a pas de soucis. Ca me parait etre le ventilo les responsable, on dirait qu’il essaye de se lancer mais n’y arrive pas. Je vais le changer des que possible ·le 03 fév. 08:47
Ajouter un commentairePublier
tatihoutatihou
03 fév. 2024

C est le ventilateur du condenseur il doit tourner
Si pas de condensation ton installation déclenche par la sécurité HP
Peut moteur du ventilateur hs pour confirmer diagnostic vérifiés si tu as du 12 volts aux bornes du ventilateur si 12 volts et qu il tourne pas moteur hs. C est rare mais ça arrive

Axelintheworld:Je viens de vérifier 11,7v aux bornes du ventilo. Du coup ça pourrait venir d’où ? Le ventilo a l’air de vouloir tourner il se lance un tout petit peu, peut-être qu’il n’est pas défectueux et que le problème est ailleurs·le 03 fév. 09:24
Ajouter un commentairePublier
AxelintheworldAxelintheworld
03 fév. 2024

J’ai bien 12,7v qui arrive aux bornes connectées a la batterie, mais seulement 11,7v aux bornes où sont branché le ventilateur

fritz the cat:vérifie la tension aux bornes du circuit électronique du frigo quand il tente un démarrage ·le 03 fév. 09:25
Axelintheworld:Merci, je ne sais pas où est le circuit électronique, tu peux m’expliquer ? ·le 03 fév. 10:19
genavigue:J'ai eu ce problème. C'était les fils d'alimentation du frigo qui n'étaient pas assez gros. Une fois adaptés, tout à refonctionnait. Je n'y croyais pas au début mais je me suis rendu à l'évidence. Le ventilateur ne fonctionnait plus.·le 05 fév. 08:45
Ajouter un commentairePublier
Pat45Pat45
03 fév. 2024

Hello,
Il est possible qu'une connexion du ventilo soit oxydée, ou déplacée.
Il n'y a normalement que 2 petits fils à vérifier.🙂

Axelintheworld:Merci, je viens de vérifier mais les connections me paraissent bonnes et bien protégés ·le 03 fév. 10:18
Ajouter un commentairePublier
danieledaniele
03 fév. 2024

bonjour , j ai eu le même problème , 12,7 au depart batterie et 11v arrivée frigo ? un voisin de bateau qui est frigoriste, a trouvé le problème en 5MN. le câble électrique , au départ de batterie oxydé a l intérieur ? j ai coupe un morceau de 20cm, remonté le tout , et HOP ça MARCHE.

AxelintheworldAxelintheworld
03 fév. 2024

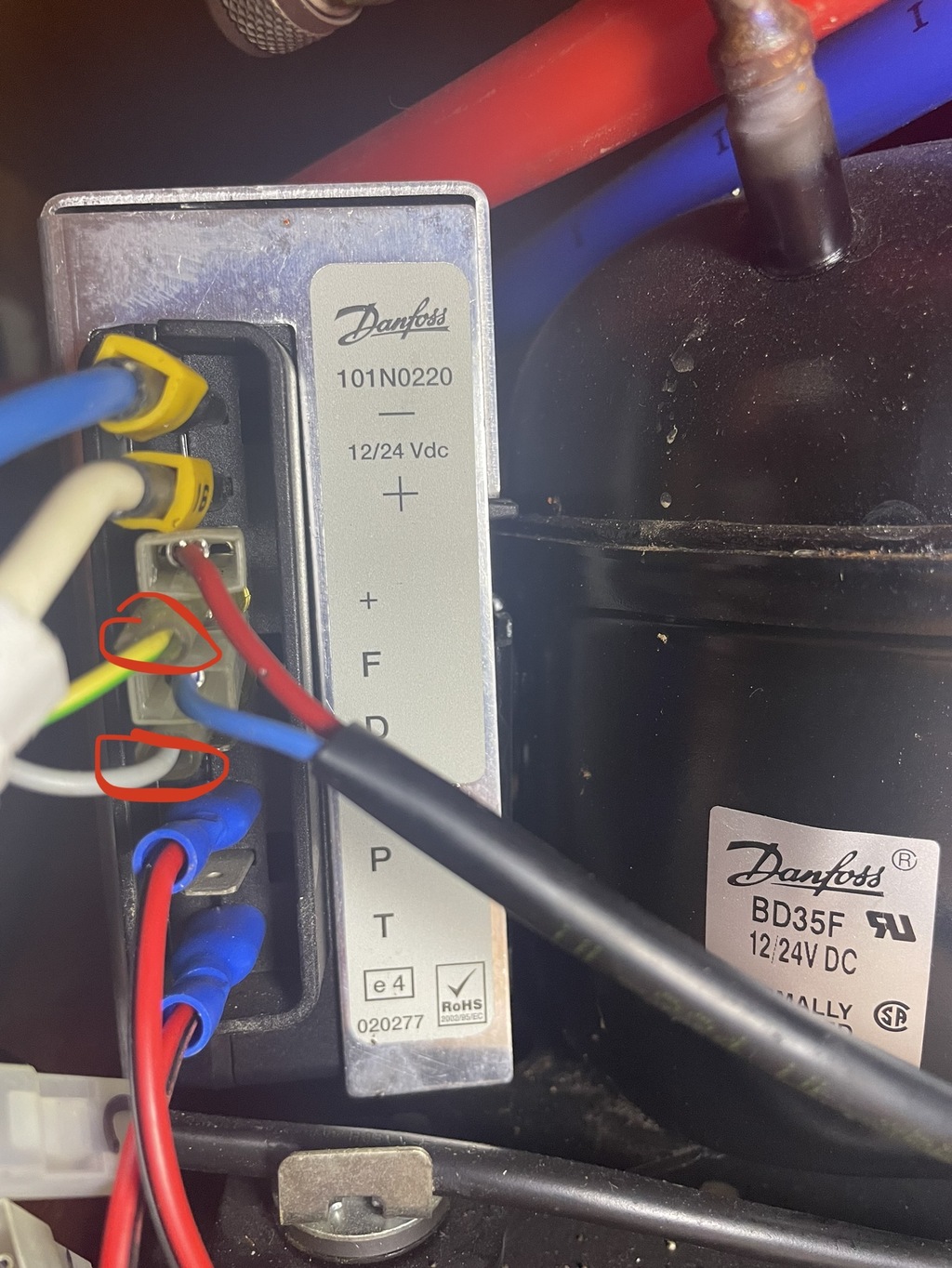

Fritz the cat, voici les bornes.
Celle du circuit électronique serait celles entourées ?

fritz the cat:l'alimentation ce sont les deux du haut + et -mettre le voltmètre dessus et mettre en route si la tension baisse il faut revoir tout la ligne ;il se peut qu'il y ait de l'oxydation quelque part et les ampères ne passent pas ·le 03 fév. 10:42
pascal_d:tu dois vérifier l'arrivée 12V: les deux bornes du haut.Et puis vérifier la tension de sortie vers le ventilo: les deux bornes suivantes.www.hisse-et-oh.com[...]009.pdf ·le 03 fév. 10:53
Axelintheworld:J’ai bien 12,7v aux bornes·le 03 fév. 10:56
roberto:.·le 05 fév. 01:42
Ajouter un commentairePublier
AxelintheworldAxelintheworld
03 fév. 2024

Pascal, merci du conseil j’ai bien vérifié 12,7v qui arrive aux bornes + et -, mais seulement 11,7v aux bornes où sont branché le ventilateur
Pas d oxydation visible du tout.

pascal_d:il est probable que le ventilo soit grippé ou complètement défectueux.
Essaie de le tourner avec un doigt pour voir si ca tourne librement...
Vérifier aussi le câblage entre le ventilo et le boitier
A priori tu es bon pour remplacer le ventilo·le 03 fév. 11:11
Axelintheworld:Le ventilo tourne bien a la main. Est-ce que le problème ne viendrait pas du boîtier ?·le 03 fév. 11:47
Axelintheworld:Le ventilo si le boîtier ne lui donne que 11,7v il ne peut pas tourner·le 03 fév. 11:47
pascal_d:tu peux essayer d'alimenter le ventilo directement en 12V après l'avoir déconncté du boitier, tu seras fixé.·le 03 fév. 12:19
Ajouter un commentairePublier
gwennili2gwennili2
03 fév. 2024

Ça n'a peut être rien à voir, mais mon frigo, le même, c'est mis a déconner au bout de 25 ans... Il tentait de démarrer, mais ne démarrait pas... Bonne batteries. J'ai vérifié les connexions sur le bornier frigo, fil à fil. Et bien j'ai trouvé le plus 12v serré sur l'isolant du fil. Montage d'origine constructeur. Ça a donc fonctionné normalement 25 ans.
J'ai repris ce raccordement et depuis ça marche bien.

Axelintheworld:Est-ce qu’il faisait quand même du froid ?Moi il fait du froid, mais a mon avis comme le condensateur n’est pas refroidi par le ventilo il se stop avant que le frigo n’arrive a la température voulu·le 03 fév. 13:00
Pat45:Peut être essayer de lancer le ventilo manuellement, lorsque le groupe se met en route?🙄·le 03 fév. 13:56
Ajouter un commentairePublier
EbraballEbraball
03 fév. 2024

Tu peux déjà essayer d'envoyer du 12v direct sur le ventilo, il doit tourner.

AxelintheworldAxelintheworld
04 fév. 2024

Update : je l’ai éteint et laissé refroidir cette nuit, ce matin je rallume et hop ça fonctionne, le vebtilo fonctionne et le frigo descend bien a 6°

C’est en voyant cette vidéo en anglais que j’ai eu l’idée de l’éteindre et laisser refroidir

Mes idées sur le problème : ventilo était trop sale? Ou comme suggéré dans la video un problème d’interférence électrique, a voir si le probable recommence

Pat45:Oui, le mien avait fait des siennes, refusant de se remettre en route...il était finalement reparti après l'avoir éteint, puis après avoir enlevé et remis le fusible...?Bon, le principal, c'est que ça fonctionne à nouveau!🙂·le 04 fév. 13:53
tatihou:Vous qui êtes forts en trucs électroniques y a t il une combiné pour avoir le commentaire de la vidéo en français ·le 05 fév. 08:42
Chalkis:Cliquer sur la petite roue dentée et choisir « sous titres » puis cliquer une deuxième fois et choisir « traduire » et sélectionner Français·le 05 fév. 09:00
Ajouter un commentairePublier
AxelintheworldAxelintheworld
05 fév. 2024

Reste la question du placement de la sonde du thermostat électronique, vous la placez comment vous ?

ATCFrogATCFrog
05 fév. 2024

tu devrais rajouter une led sur ton circuit électronique. Il est prévu sur les broches du boitier electronique de pouvoir monter une diode (avec sa résistance, de mémoire) entre deux bornes pour pouvoir avoir un semblant de diagnostic. Ca t'indiquera notamment la raison de la mise en sécurité (tension trop faible, ou autre). Ce n'est pas magique, mais ca peut aider dans certains cas, pour un montage à quelques centimes.

Axelintheworld:C’est prévu, j’acheter une led il y a quelques jours, en cas de nouveau problème je l’aurais sous la main·le 06 fév. 01:25
Ajouter un commentairePublier
Pat45Pat45
05 fév. 2024

Hello,
J'ai aussi trouvé le frigo degivré ce matin, groupe à l'arrêt.
Il faut dire qu'il fait très chaud cette nuit ici à Linton Bay, au Panama.
La manip pour tout relancer est la suivante:
Couper l'alimentation
Enlever, puis remettre le fusible(le boîtier semble rester sous tension)
Remettre en route(c'est immédiat )
Aider le ventilo manuellement si nécessaire.
Voili voila...🙂

AxelintheworldAxelintheworld
06 fév. 202406 fév. 2024

Bon malheureusement ca n’aura pas duré longtemps, problème a nouveau, du coup j’ai connecté la LED pour voir le message d’erreur, 3 clignotements, controleur a changer… j’ai vu qu’ils en vendent sur SVB

J’ai aussi testé le ventilo, il tourne impec quand branché directement sur du 12v

TIRTIR
06 fév. 2024

Je ne suis pas d'accord:
3 clignotements "Erreur de démarrage du moteur.
Le rotor est bloqué ou la pression différentielle dans le système de réfrigération est trop élevée (>5 bar."

195B0260-BD35F-12-24v-Instructions.pdf
Axelintheworld:Le rotor peut pas être bloqué puisque que le frigo fais du froid, si? ·le 06 fév. 12:20
Ajouter un commentairePublier
bonzibonzi
06 fév. 2024

J'ai eu le même genre de défaut, j'ai changer le boitier électronique (+200€ tout de me^me) et c'est reparti parfaitement

AxelintheworldAxelintheworld
10 fév. 2024

Des nouvelles : au final j’ai changé le boîtier électronique pour un neuf que j’ai trouvé chez Blue shelter a Langkawi, le compresseur a démarré, le ventilo s’est mis à tourner…5 minutes et plus rien.
Je redemonte le ventilo, le connecte en direct a la batterie, il tourne, puis plus rien, j’ai du le laisser tourner plus longtemps que la dernière fois, pour me rendre enfin compte qu’il était défectueux, je l’ai changé ce matin par un autre, ca tourne désormais sans soucis. La réparation est cependant temporaire car je n’ai pu trouvé que du 0,13A au lieu du 0,16A d origine. Apparemment le système peux supporter jusqu’à 0,5A d’après un spécialiste des frigo bateau.

Bref j’ai acheté un contrôleur pour rien, mais je vais le garder au cas où.

LeMoko:Pour le ventilo regardes coté ordinateur tu as un plus grand choix avec des dimensions différentes et des volume d'air +/- important à conso identique tu auras un meilleur rendement et aussi plus silencieux.·le 10 fév. 10:10
pascal_d:le fait que ton nouveau ventilo consomme 0,13 au lieu de 0,16A n'est absolument pas significatif, tu peux vraiment le laisser comme cela si le refroidissement du groupe est suffisant.·le 10 fév. 11:22
LeMoko:La valeur qui importante c'est le débit d'air·le 10 fév. 14:02
Ebraball:Je confirme avec LeMoko que tu peux trouver des ventilateurs très silencieux en 120 mm. en informatique. Sans vraiment taper dans le haut de gamme, tu trouves des trucs corrects à moins de 20 € (BeQuiet, Noctua, CoolerMaster, etc…). Sur mon frigo, le ventilateur fait plus de bruit que le compresseur, j'avais envisagé de le changer.·le 10 fév. 14:50
Axelintheworld:Merci pour vos indications, j ai effectivement trouvé un ventilo d ordi, de 3w (au lieu de 2w pour l’original) mais pas beaucoup de choix en Malaysie ·le 11 fév. 02:41
LeMoko:@ Ebraball je t 'invite a faire le changement un vrai bonheur. En plus pour extraire la chaleur du compartiment compresseur j'ai bien sûr une entrée d'air frais base et deux ventilos de 80mm branché électriquement parlant en série, ils tournent moins vite et sont totalement silencieux. Cela participe à l' amélioration du rendement du frigo.·le 11 fév. 10:34
Ebraball:80 mm. c'est bien, mais plus tu augmentes le diamètre, plus c'est silencieux à débit égal. Du 120 mm. est une dimension standard en informatique et est un bon compromis encombrement/silence, en plus je crois que c'est ce qu'il y a d'origine sur les Danfoss. On trouvait autrefois pour quelques € chez Ali des sondes de T° pilotant un régulateur, c'est mieux que le tout ou rien. Je ne sais pas si ça trouve encore, maintenant que les cartes mères ont toutes cette fonction.·le 11 fév. 12:11
LeMoko:Oui sommes bien d'accord, les deux de 80mm sont là pour l'extraction de l'air chaud dans le compartiment et corresponde au contraintes d'encombrement. Tu as raison 120mm étant bien mieux c'est aussi cela que j'ai monté sur le condenseur.·le 11 fév. 13:47
