PROBLEME lors du remplacement d'un moteur 2 GM avec 2 gm 20

Bonjour à Tous,
Je désire changer mon vieux moteur yanmar 2 GM par
un moteur 2GM20 sur mon voilier

C'est deux moteurs on les mêmes côtes malheureusement
lors de l'installation du nouveau moteur j'ai constaté
que le moteur YANMAR 2 GM 20 était plus long.

Il m'est impossible sur mon voilier soit d'allonger le berceau
moteur soit de décaler le moteur sur le berceau actuel.

J'ai remarqué de la différence provient de l'épaisseur de la
couronne du damper voir photographies

Les deux inverseurs sont les mêmes, en marque, type et
ratio, mais l'un à la cloche plus bombée que l'autre.

  • Y a t il derrière le dampler une cale d'épaisseur derrière ?

  • Puis - je le démonter sans risque ?

Dans ce cadre l'enlève la cale d'épaisseur et je repose
le damper et l'ancien inverseur et je me retrouve
dans les côtes actuelles

Ou alors un astucieux marin aurait une solution qui
me sera la bien venu.

Je vous remercie à tous pour vos conseils. J'attire votre
attention je suis très très nunuche en mécanique.

Merci à tous

L'équipage
11 août 2016
11 août 2016
1

tu ne peux pas raccourcir ton arbre d'helice

11 août 201611 août 2016
0

Impossible de raccourcir l'arbre il n 'y a pas de longueur je suis à
raz de la chaise de l'arbre et à l'intérieur je n'ai rien donc pas
possible.

La seule solution serait comme je dis dans l'explication de mon
problème le démontage du damper. Seulement je crains d'avoir
des problèmes lors du démontage de ce disque avec les ressorts.

Surtout j'espère qu'il y a une cale de rattrapage d'épaisseur derrière

Merci pour ta réponse

A +++

15 août 2016
0

Ok, mais tu ne peux pas repousser ton arbre de 2 cm vers le safran?

15 août 2016
0

je comprends pas bien , les ressorts sont intégrés au disque damper. Si tu déposes ce disque le ressorts vont venir avec le disque et resteront en place.

Ensuite , tu verras si derrière ce disque , il y a une rondelle de 2cm d'épaisseur que tu pourrais supprimer

15 août 201615 août 2016
0

Ne modifie pas le moteur problem de garantie
2 cm es que tu peu pas tricher avec les suports moteur......

15 août 2016
1

une idée juste comme ça,
laisser les silens bloc de l'ancien moteur a leurs place, dessus placer deux rails en acier et sur les rails fixer a bonne mesure le moteur ????

15 août 2016
1

modifie ton capot de moteur si tu modifie ton volant moteur meme en le suprimant moteur et inverseur seront toujours la meme longueur sur quoi est montè ton moteur

15 août 201616 juin 2020
0

Bonjour Ange

Peux tu être plus explicite sur "impossible de rallonger le berceau ou de décaler le moteur"

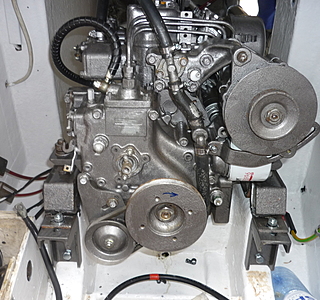

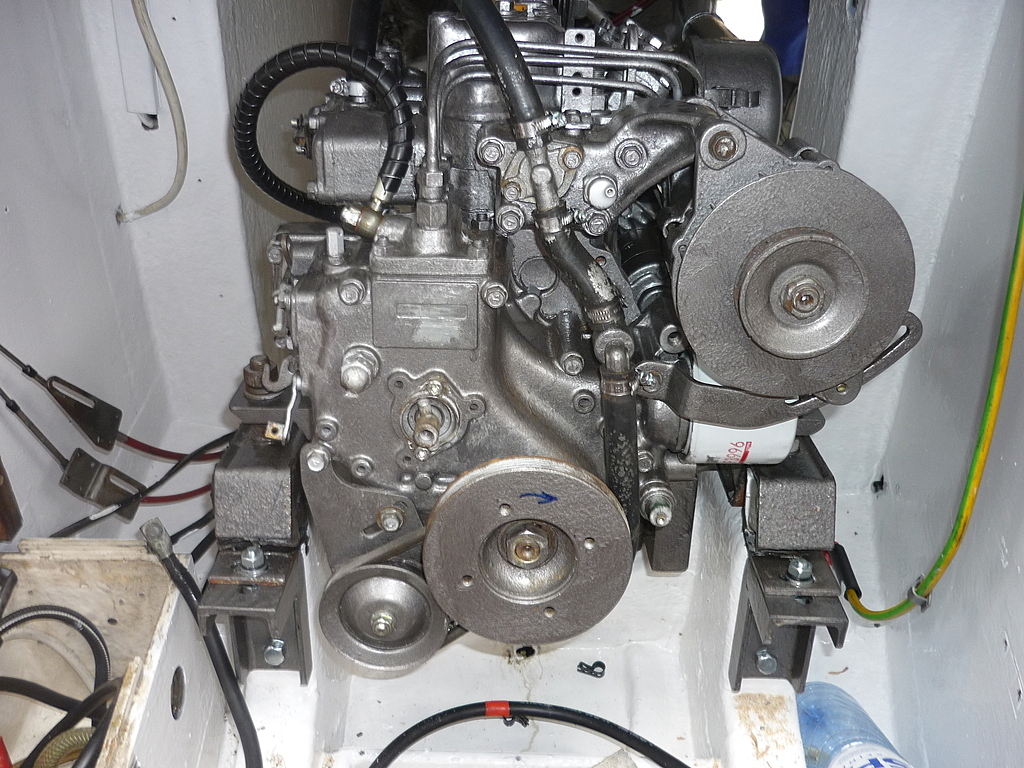

une suggestion voir photo faire rallonge du berceau avec du mecano soudé
ou refaire des pattes moteur avec un décalage de deux cm.

Le Moko

15 août 201615 août 2016
0

Les silent bloc permete normalement un certain jeu en jouant sur leur trou de fixation.ou sur leur rotation
Ne peut tu pas les percer à un diamètre plus gros ou même re percer un peu à coter et faire un trou oblong
Ou même les changer avec un autre modèle. ...
ou meme souder dessus une plaque pour déplacer le trou de deux centimetre...
C est quand même plus simple et biens moins hasardeux que de modifier le moteur....Et perdre la garantie avec tous les risques..?

16 août 2016
0

Bonjour à Tous,

Je vais répondre à toutes vos subjections.

Mon moteur 2GM est mort il était monté sur un voilier
de 36 pieds. Un peu juste pour un voilier de cette taille.
Donc j'ai pris la décision de le remplacer par un 2GM20.
Cela tout le monde l'a compris.

J'ai entrepris de faire le changement bateau à l'eau. Malheureusement, le moteur 2 GM 20 est plus long de
3 cm. Le volant moteur étant plus gros l'inverseur est
également plus gros d'où la différence de 3 cm

D'après le maitre le port le moteur a été posé avant de
fixer le pont car j'ai un pont fixé par des vis.

Il m'est impossible de raccourcir ou de jouer sur
l'arbre car l'hélice touche pratiquement la chaise.

Devant il y a une cloison qui supporte tout les accessoires
de salle de bain, douche, tuyauterie, évier, tiroir etc ...

Mais je remercie LE MOKO qui a trouvé une grande partie de
la solution.

Je vais mettre 2 équerres comme sur la photographie jointe,
et faire des trous à la scie sauteuse dans la cloison ou
le moteur touche et ensuite faire des petits caches que je placerai devant.

Merci LE MOKO pour ta subjection et ton idée et merci
à tous

Bonne navigation à tous

A +++

16 août 2016
0

Ça je comprend pas:
"Il m'est impossible de raccourcir ou de jouer sur
l'arbre car l'hélice touche pratiquement la chaise."

  • Si tu recules l'arbre de 3 cm l'hélice sera écarté de la chaise de 3cm de plus.
  • Si tu raccourcis l'arbre, l'hélice sera au même endroit.

A moins que quelque chose m'échappe..

16 août 2016
0

pour ma part je ne modifierai pas la position des appuis au moteur, ils sont déterminés par l'équilbre du moteur/centre de gravité, les yanmar dansent bp, je n'y toucherai pas
si le moteur peut être avancé, pourquoi ne pas refaire les fixations des silent blocks 3 cm plus loin; si à l'avant le berceau est trop cout (étonnant mais bon !!!), mettre une équerre fixée au berceau ou juste un plat ou mieux une cornière repris sur les 2 fixations des silent block avant (et même arrière), mais il faut au moins 5 mm d'épaisseur donc si le réglage en hauteur est rick rack, c'est pas possible
et surtout ne rien toucher à l'inverseur ni au carter volant, il y a qd même 4cv de plus
JL.C

16 août 201616 août 2016
0

Salut sebbx33,

Mon voilier est à flot, raccourcir l'arbre c'est pas possible,
car à son extrémité il est percé et il y a des vis qui
se vissent à l'intérieur donc il faut faire un pas de vis
d'une part,

Effectivement si je coupe l'arbre je vais gagner mes 3 cm
seulement je n'ai plus de place pour mettre mon presse
étoupe et le tourteau.

Je vais adopter la solution de LE MOKO réaliser une petite
pièce en métal et pour les 2 poulies qui vont sortir de la
cloison je vais faire un petit coffre en bois que je vais
viser sur la cloison pour cacher.

Je vais donc avancer de 3cm tout le bloc moteur.

Merci a tous pour votre soutien et vos conseils

Merci

et bonne navigation
