Problème Équilibre catamaran sous Voile

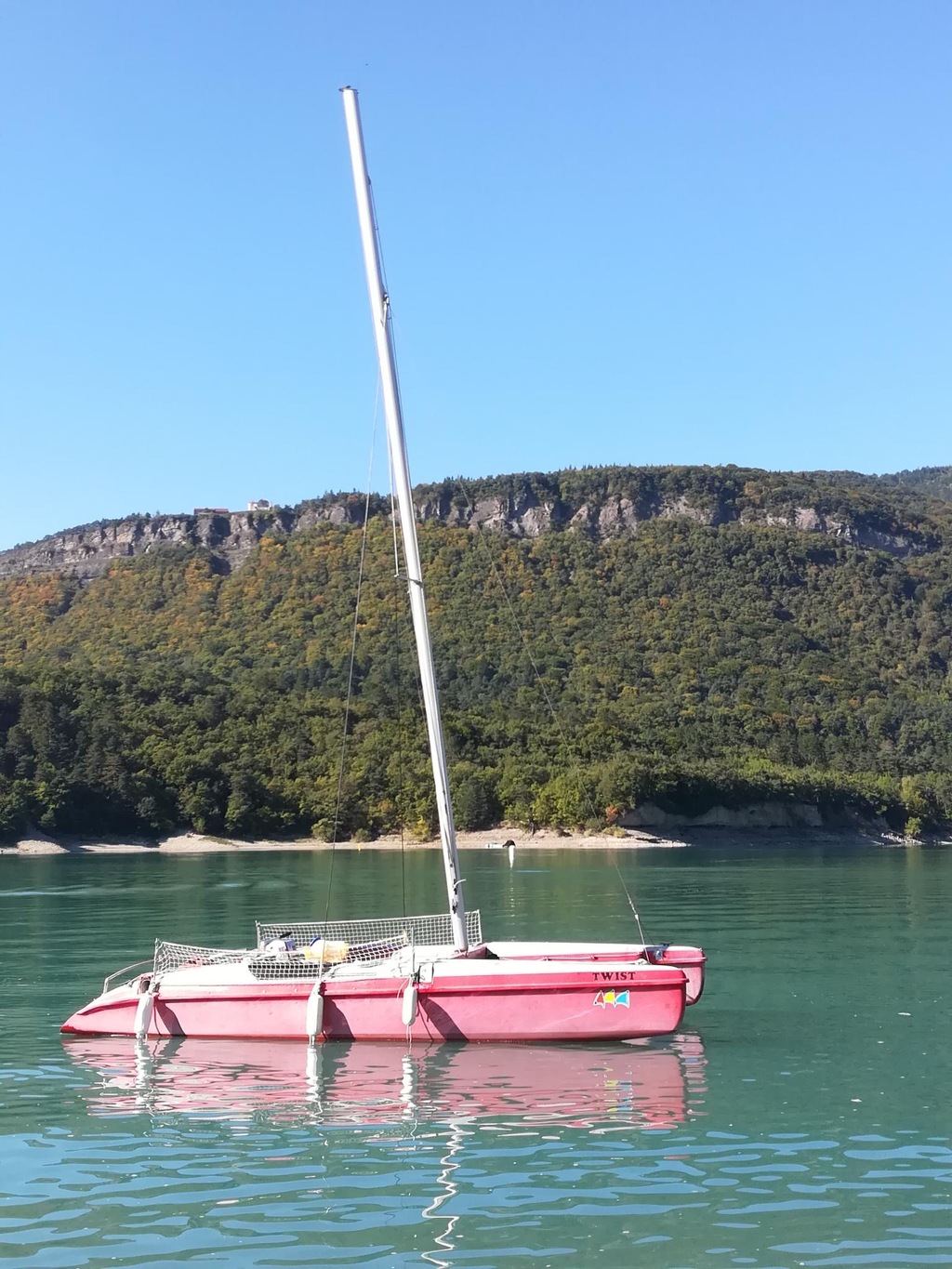

Bonjour, je suis propriétaire d’un twist. Catamaran de randonnée côtière de 6,50 m.

J’ai un souci d’équilibre sous Voile entre les deux amures. Quelque soit l’angle au vent, mer plate, Le bateau est ardent sur l’amure Bâbord et mou sur l’amure tribord. selon les conditions il peut être difficile à tenir en tribord amure quand il part en survitesse (abattée).

Dans un premier temps pour trouver une solution au problème, j’ai fait attention aux réglages des voiles, j’ai ensuite regardé le gréement (avec la Drisse de spi j’ai constaté que la tête de mat ne bouge pas d’un bord sur l’autre et centrée également). Pour finir, je me suis penché du côté des safran en postulant que le réglage de parallélisme était mauvais. J’ai donc joué sur la longueur de la barre de liaison. J’ai pu constater une amélioration, mais rien de probant.

J’ai donc une dernière hypothèse.

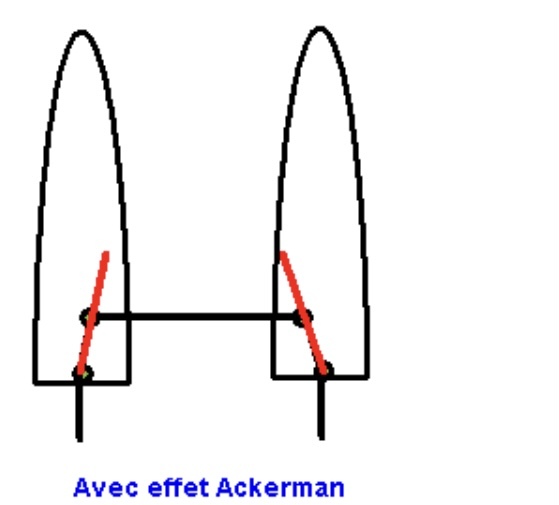

Les barres de safrans sont rentrées vers l’axe du bateau (effet ackerman), le problème ne pourrait pas venir de cet angle de barre? Surtout s’il n’est pas en miroir d’un safran à l’autre.
Qu’en pensez-vous ? D’autres pistes à creuser ?

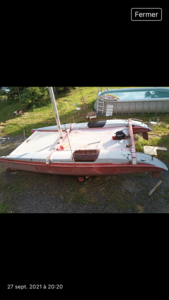

Je vous joins deux images

Merci beaucoup pour vos réponses.
Gilles.

L'équipage
#Technique#reglage#safrans#catamaran
KoinkKoink
18 fév. 2024
FredericLFredericL
18 fév. 2024

Le safran tribord à un angle bizarre sur la photo.
Il y a des dérives ?

Trimaran:Moi, je trouve que la barre de liaison est bien trop balèze...😂·le 18 fév. 20:57
Ohako:Je verifierai que les 2 safrans sont dans l'axe et que les 2 demi barres de liaisons soient de la même longueur afin de resembler au dessin.·le 18 fév. 21:12
Koink:D’accord, mais en imaginant qu’après réglage de la barre de liaison( safrans //) et que la dite barre ne soit pas perpendiculaire à l’axe du bateau, est-ce que ceci aurait une incidence d’un bord sur l’autre ?·le 18 fév. 21:22
Ajouter un commentairePublier
KoinkKoink
18 fév. 2024

Zut, je n’ai pas précisé que sur la photo les safrans ne sont pas reliés.
Mais je crois bien qu’il y a une différence d’angle entre les deux barres.
Pas de dérive, des QuillonS.

EbraballEbraball
18 fév. 2024

J'ai couplé mes safrans avec effet ackerman, cela n'a aucune incidence sur l'équilibre, ça permet simplement de donner davantage d'angle au safran intérieur dans les virements. Si tes safrans ne sont pas parallèles, ça ne va pas créer un déséquilibre, simplement des turbulences, les forces vont s'équilibrer.

NumawanNumawan
18 fév. 202418 fév. 2024

Ce que je trouve bizarre sur la photo, c'est que les deux barres franches me paraissent alignées dans l'axe de leur coque respective, mais que les angles entre safran et barre franche me semblent différents entre bâbord et tribord. Même si les safrans ne sont pas connectés, ça ne devrait pas être le cas. Bon, c'est peut-être une illusion d'optique.

Est-ce que vous êtes absolument sûr que le mât ne penche pas d'un côté? Est-ce que vous êtes sûr que le bateau était vraiment à l'horizontale lorsque vous avez vérifié la verticalité du mât? Parce que si le bateau n'était pas vraiment horizontal, votre mesure avec la drisse de spi aurait été faussée. Est-ce qu'il se pourrait qu'une des deux coques soit plus lourde que l'autre par exemple?

Koink:Le test de la Drisse a été fait sur l’eau, en revanche il faudrait que je contrôle avec un tensiomètre les haubans. L’idée de la coque plus lourde que l’autre est bonne car la coque tribord prend l’eau par le tube de Jaumière. J’ai une bague à changer et étanchéité à refaire. Peut-être le problème vient de là.·le 19 fév. 14:31
Ajouter un commentairePublier
CyriljeanCyriljean
19 fév. 2024

Que les barres bb et tb aient un angle rentré vers l'intérieur n'a en effet aucune conséquence des lors que vos safrans sont parallèles.
3 solutions :
1) tension des galhaubans mal équilibrée mais peu d'impact sur position centre de voilure sur les 2 bords.
2) safrans non parallèles mais peu d'impact également, sauf si votre plate-forme manque de rigidité (jeu au niveau des liaisons de poutres). Débrancher le safran au vent en nave pour voir si cela change le comportement du bateau.
3) votre structure bouge en lateral plus sur un bord que l'autre ce qui a pour effet de modifier la position du centre de dérive. C est probablement la cause du pb avec donc du jeu au niveau de la liaison de vos poutres ou une petite faiblesse structurelle à ce niveau sur une coque.

Trimaran:La construction du Twist, permet difficilement d'avoir un jeu sans s'en apercevoir. La plateforme est rigide. J'en avais vu retourner par le vent, sur bouée.·le 19 fév. 09:28
Cyriljean:Dis moi trimachin qui intervient sur tous les sujets pour dire généralement que des grosses bêtises quand tes commentaires ne sont pas incompréhensibles, parfois c'est bien de t'abstenir, ça repose. A la place tu peux éventuellement calfater ton chalutier...·le 19 fév. 10:01
Trimaran:Cyrilmachin, tu as déjà vu un Twist, voir travaillé dans le chantier qui l'a construit.·le 19 fév. 10:25
Cyriljean:Tu racontes absolument n'importe quoi sur tout et rien, versant mythomane, tu pollues tous les fils et ennuies tout le monde·le 20 fév. 04:27
Ajouter un commentairePublier
moscmosc
19 fév. 2024

Si le mat est dans l'axe, avec la même tension des haubans. (et que le mat n'est pas abimé, faiblesse)
Que les coques sont structurellement symétrique sans martingale comme les hb.
Il resterait, pourquoi pas, un quillon abimé ? Mais ça doit se voir ?

Koink:A priori pas de problème de ce côté là. Une fois sur sa remorque, les coques retournées je pourrais contrôler le parallélisme des quillons ont pour être sûr·le 19 fév. 14:29
Ajouter un commentairePublier
cowboy bebop cowboy bebop
19 fév. 2024

Dans mon souvenir il faut une quête assez importante sur ce bateau. Je l'ai pas mal navigué en 97, pros raid dans le Morbihan. Bon souvenir :)

Trimaran:Cela n'explique pas l'asymétrie de comportement.·le 19 fév. 10:18
cowboy bebop :ai-je dit cela ? ................... ·le 19 fév. 10:30
Trimaran:Bien sûr que non, oh! Bebop vénéré, voir bebop-oulala...😂·le 19 fév. 11:42
cowboy bebop :des bisous noble trimaran :) ·le 19 fév. 11:59
Trimaran:Bien sûr. Je viens pour les merguez.·le 19 fév. 14:31
Ajouter un commentairePublier
ProsperoProspero
19 fév. 2024

J'ai tout lu mais je n'ai peut-être pas retenu.
As tu vérifié l'inclinaison verticale de tes safrans ?
D'expérience il suffit d'un ou 2 cm à l'extrémité pour changer les sensations à la barre rendre le bateau très ardent voire intenable.
Sur mon bateau actuel ou mon ancien hobie cat 18, il y a une vis de réglage. Il suffit aussi que le bout de descente soit mal calé pour rendre le bateau ardent.

Trimaran:+1 C'est une bonne idée.·le 19 fév. 11:37
Koink:J’ai un jeu important au niveau d’une bague de Jaumière basse, j’ai prévu de changer les bagues cet hiver. Peut-être le problème vient de là. Je ferai un résumé de toutes mes tentatives d’après les idées de chacun.·le 19 fév. 14:30
Ajouter un commentairePublier
KoinkKoink
19 fév. 2024

Merci pour vos réponses. Du coup pour résumer :
- Quillons // , je viens de contrôler.
- Pas de problème structurel sur le mat mais il faut que je contrôle la tension des haubans
-Changer bagues safrans et assurer étanchéité pour ne pas avoir une coque plus lourde
- A priori si angle barres-axes safrans légèrement différents pas d’incidence
- vu la rigidité de la plate-forme et les fourreaux alu des bras, je ne pense pas qu’il y une faiblesse structurelle
-quand je pars avec le safran sous le vent(celui au vent débrancher) le bateau semble avoir un comportement sain(d’après mes souvenirs de la saison dernière)

Peut-être une accumulation de problèmes ?

Koink:Lire quand je barre avec le safran…·le 19 fév. 14:58
Trimaran:Faire un essai avec juste le safran sous le vent.·le 19 fév. 15:28
Ajouter un commentairePublier
Paco1150Paco1150
16 avr. 2024

Bonjour Koink / Gilles,
Je suis également l’heureux propriétaire d’un TWIST. Je déplore que son comportement soit trés mou (tendance forte à l’abattée avec barre très dure, stick difficile à pousser.
Je suis d'accord avec cowboy bebop, le TWIST nécessite une quête très importante, au point que l’architecte Samuel Boudon me suggérait de reculer les cadènes de hauban pour l’augmenter.
Mon bateau est en préparation et je devrais naviguer d’ici fin mai en ayant modifié ma quête. Je vous tiens au courant.
Bon vent
Pascal

KoinkKoink
18 avr. 2024

Bonjour Pascal, effectivement sur mon bateau et la quête a été modifiée par une cale sur le pied de mât

Koink:aïe je ne me suis pas relu avant de publier·le 18 avr. 10:31
Ajouter un commentairePublier
