Probléme de relais: un peu d'aide SVP pour un nul !

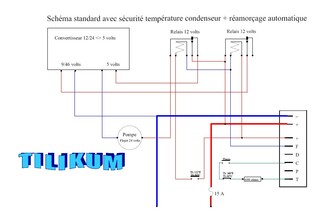

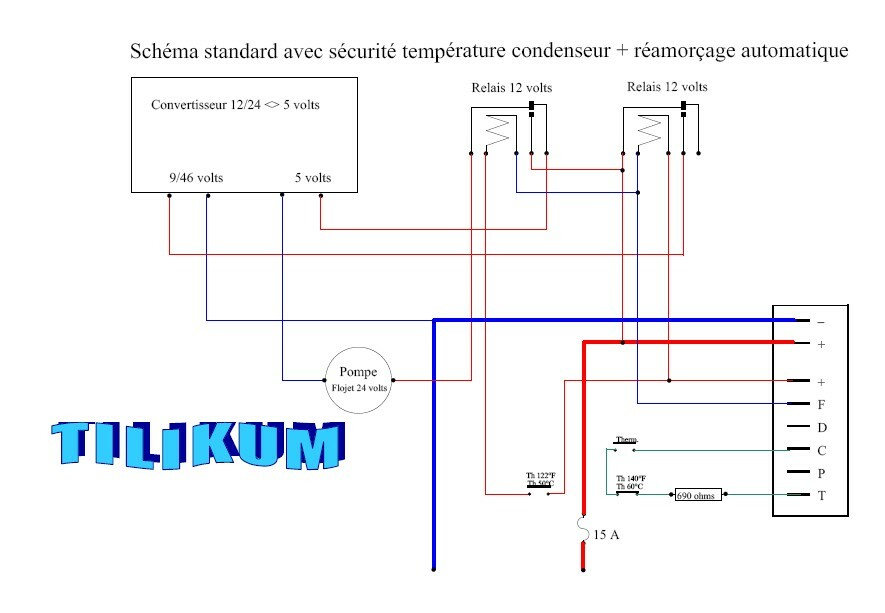

Salut, voici le schéma de tikeum avec des relais. On vois les branchements à réaliser sur les bornes. Mais... Je ne sais pas lire les schemas electrique, en tout cas celui de ces relais.

j'ai sur mes relais les chiffres classique 30, 85, 86, 87, 87A.
Quelqu'un peut-il m'aider pour positioner ces bornes sur le schema?

Merci d'avance,

L'équipage
18 nov. 2022
19 nov. 202219 nov. 2022
1

Bonjour Arsenne

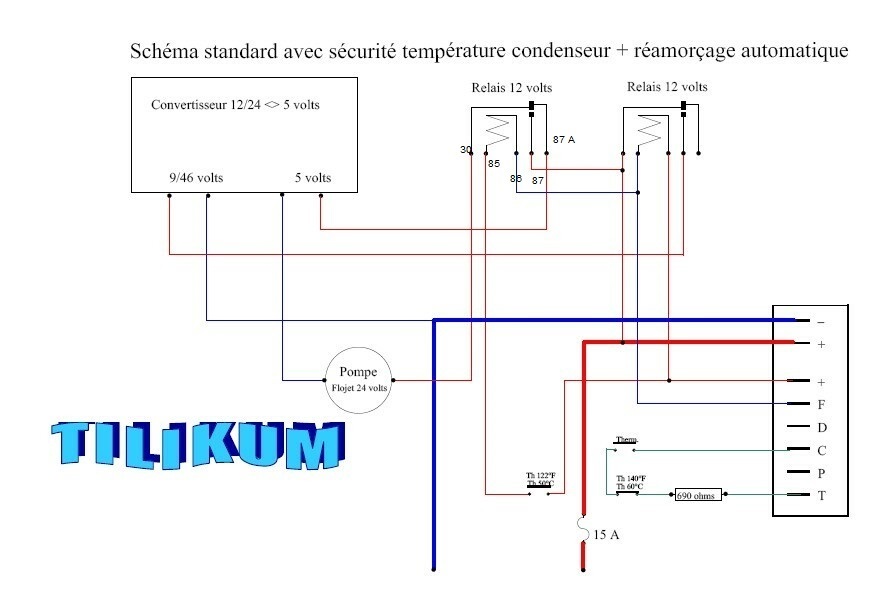

Le schéma du relais avec les numéros

www.distriauto.fr[...]1-84736

Le Moko


19 nov. 2022
0

Super! O top comme d'hab! Sinon autre question: il coseille d'utiliser (titkeum) des interrupteur thermque. Un a 50° l'autre à 60°. J'ai trouvé, mais rien signalé en 12 volt. 250 volt pour tout ceux que j'ai put voir. Certains signalées en 12 volt/250 volt. J'ai commandé ce que j'ai trouvé, donc en 250 volt. Cela fonctionnera quand même sur mon installation?


red sky:Il faut que l'ampérage prévu en 220 soit nettement plus faible en 12V, ou le fonctionnement occasionnel.·le 19 nov. 09:33
19 nov. 2022
0

Faites une recherche avec Klixon, l'ancien terme technique pour interrupteur thermique.


23 nov. 2022
0

J'ai trouvé! Par contre j'ai une autre question... Sur le même schéma, vu que finalement je n'ai pas une pompe 24 volt... Mais une 12 volt... Alors l'intérêt du convertisseur est-il toujours d'actualité? Et si ce n'est pas le cas du coup... Que deviens le schema? Comme je vous l'ai dit je suis nul en electricité!


23 nov. 2022
1

A Arsene06,
1°) Si tu sais bien "emprunter" le schéma de Tilikum, tu devrais à minima respecter son avatar en l'écrivant correctement, sans l'écorcher ! : c'est "Tilikum", et non pas ..."titkeum" ! Il faut rendre à César, ce qui appartient à César !

2°) Comme avancé par le Moko, les désignations normalisées des bornes des relais, sont:
pour le commun du relai des contacts en 30
Pour le contact repos en 87a
Pour le contact "travail" en 87
l'alimentation de la bobine en 86
l'alimentation de la bobine en 85

3°) Les interrupteurs thermiques (ou klixon) sont des contacts activés par la température; la tension de 250v inscrite est la tension maxi, à ne pas dépasser.

4°) Que tu sois en 24v ou 12vcc, dans le concept de Tilikum, il faut impérativement un convertisseur pour envoyer seulement du "5v" a la pompe flojet 24v, (voire 12v), pour la faire fonctionner seulement en 5vcc, ce qui réduira la consommation de la pompe flojet à environ 100mA, soit 0,1A: elle consommera moins, elle tournera moins vite, elle s'usera beaucoup moins, elle fera moins de bruit... C'est le but de l'opération !
Mamita


23 nov. 2022
0

Merci Mamita! Désolé pour Tilikum si il nous li bien qu'a priori il n' plus trop d'affinité pour les forums.

Super résumé et réponse à mes questions. Je vais donc utiliser le schéma en totalité, conformément, avec une seule exception, une pompe en 12 volt grâce à ta réponse cela m'évitera pour l'instant d'acheter une pompe 24 volt.

Merci encore et merci à tous, et vive Hisse et Oh.


23 nov. 2022
0

Euh... Finalement encore une question... J'ai des venlitateurs qui permet de lancer de l'air frais du frigo à la glaçiére. Je voudrais garder cela, très pratique. Mais... Ils devront fonctionner en même temps que le groupe je pense. Et pour le branchement dans le scheme de tilikum, je donne ma langue au chat!


25 nov. 2022
0

Pour ma dernières question je n'ai pas trouvé, mais sinon j'ai fait l'installation, avec pas mal de gamére d'accessibiité etc... Je démarre le tout cette semaine en croisant les doigts.
