problème d'anémomètre

Bonjour à toutes et tous,
J'ai un soucis avec mon anémomètre NAVMAN Wind 3150, les fils qui sont à la sortie de le tête en haut du mât sont mangés par le temps.
je voudrai les souder mais je ne sais où je dois les souder, ils au nombre de 5 :
- 1 Bleu
- 1 jaune
- 1 blanc
- 1 noir
- 1 rouge
Si quelqu'un peut me renseigner !!!
Merci d'avance

L'équipage
01 mai 2012
01 mai 201201 mai 2012
0

J'ai un Navman 3100S je suppose que l'aérien est le même. Les fils aboutissent à un socle avec prise moulée (genre socle DIN) sur lequel se visse l'aérien. Si tu n'as pas de fils qui dépassent pour te reprendre, je ne vois pas trop comment tu peux souder... Précise un peu ton problème, on pourra peut-être t'aider....

01 mai 2012
0

j'ai coupé 2cm du tube et j'ai les 5 fils que j'ai étamé mais il me faut les souder aux 5 broches et c'est là que j'ai un problème je ne sais pas qui va avec qui...
je vais faire des photos et les poster

02 mai 2012
0

je clos le sujet.
Après avoir lancé un SOS sur le forum, j'ai également envoyé un mail chez Plastimo hier soir en leur expliquant mon problème, très réactif ils m'ont répondu en me fournissant le schéma de branchement.

Bonne nav à toutes et tous

03 mai 2012
0

Avant de fermer le sujet, mets le schéma en ligne.... ça pourrait servir à quelqu'un.... un Jour! :pouce

03 mai 201216 juin 2020
0

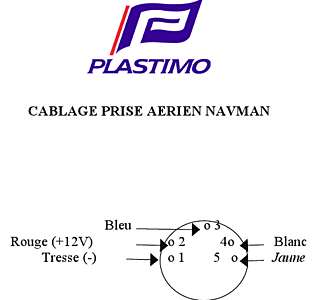

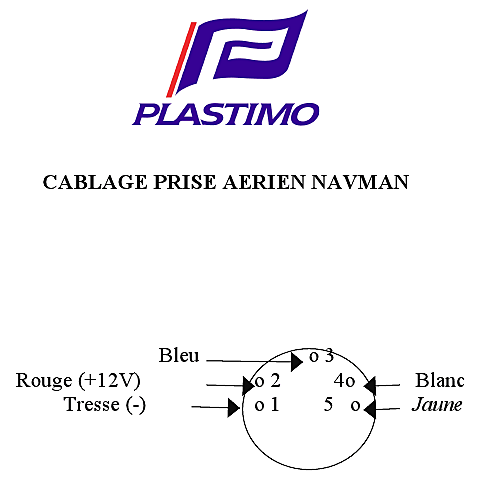

Oui, voila c'est fait.

:litjournal:

03 mai 2012
0

Merci pour le schéma ! Ca peut être très utile un jour. Rangé dans le classeur 'technique' du canote.

03 mai 2012
0

Merci pour le schéma. On peut saluer le SAV de Plastimo qui accepte de donner des informations techniques ou de vendre des pièces détachées aux particuliers, ce que ne font pas toutes les marques...

05 mai 2012
0

Ben à bientôt alors. Parce que, il n'est même pas précisé si c'est vu de la prise ou vu de l'anémo. Bof! il n'y a que 2 possibilités. Avec un bon copain en bas :bravo:

24 août 2014
0

Bonjour,
il m'arrive la même chose.
Pour répondre à la dernière question : le schéma fourni par Plastimo est une vue du coté extérieur de la prise ( coté opposé aux soudures) coté soudures les numéros des broches sont indiqués en tout petit sur le plastique.
Merci pour les infos sur les couleurs, je vais pouvoir réparer mon aérien.
Alain

24 août 2014
0

Hello Al.

J'ai aussi une 3150 (Que je vais changer un de ces jours par une girouette à ultrason.)

J'ai déjà changé une fois l'aérien et vu comment c'était monté.

Ma question est comment vas tu faire pour ressouder les fils sur la prise femelle, c'est super enfoncé dans la prise !
As tu enlevé l'espèce de goupille qui la bloque ?

Amicalement.
FX

24 août 2014
0

Bonsoir FX,
mon aérien est le wind 3100, je ne sais pas si c'est le même que le 3150.
Mais j'ais pu sortir la prise femelle du tube dans lequel elle est engagée en dévissant complètement la petite vis 6 pans,et en donnant un coup de marteau sur un chasse-goupille coté soudures, c'est sorti facilement.
Amicalement
Al
