Problème bizarre pilote Plastimo AT50

Bonjour,
j'ai un problème assez bizarre avec mon Pilote..

quand je l'allume le verrin réagi se déplace jusqu'au milieu puis s'arrête et plus rien...

Si je sors la boussole du socle en plastique ou elle repose .. le verrin réagi quand je tourne la boussole... des que je repose la boussole dans son socle.. le verrin bouge un peu se place au milieu et il ne bouge plus....

Ca marche aussi si je sors la boussole et je la pose incliné a moitié dans le socle..

OU si je soulève la boussole avec le socle en plastique de 10 cms a plus près ...ca marche aussi..
Bref elle n'aime pas qu'on la pose sur le pilote.... .

j'ai vérifié . a priori pas de faux contact (on a refait le soudure d'un des fils (rouge) mais ce ne change rien... .bref un mystère pour moi et certains copains un peu connaisseurs..

Quelqu'un "un a deja rencontré ce type de problème ..? ca peut venir d'ou..? des idées..?

Il existe encore des pièces pour ce vieux modele ou des réparateurs..?

merci et bonne soirée

Rafael

L'équipage
10 juin 2017
10 juin 2017
0

Bonsoir. Coup classique. Sur le compas, il y a deux platines de circuit imprimé, une sur le dessus et l'autre cachée par le plomb d'équilibrage. Il est fort probable que celle du dessus ne tiens plus au compas, il faut donc la "recoller"en insérant deux petites tiges dans la plaquette et ses supports sur le compas et pour çà, il faudra sortir le compas de son cardan avec précaution et pour le plomb, c'est simple, juste une vis..

Si j'en parle, c'est que je viens de le faire sur le mien. On doit voir les leds et les diodes s'allumer quand on remet la prise en place..
Attention à ne pas perdre le pion qui bloque la rotation, le scotcher .

11 juin 2017
0

Bonjour,

merci beaucoup pour l'info .. on a deja recollé le fil rouge avec une tige mais pas vérifié les leds.

je vais vérifier tout ca alors.

bonne journée

11 juin 201716 juin 2020
0

L'AT50 est un miracle de simplicité efficace.
Il suffit de suivre et comprendre le schéma, et de corriger éventuellement ce qui ne va pas de mécanique ou d'électronique (La partie mécanique du compas est un peu fragile).


11 juin 201716 juin 2020
0

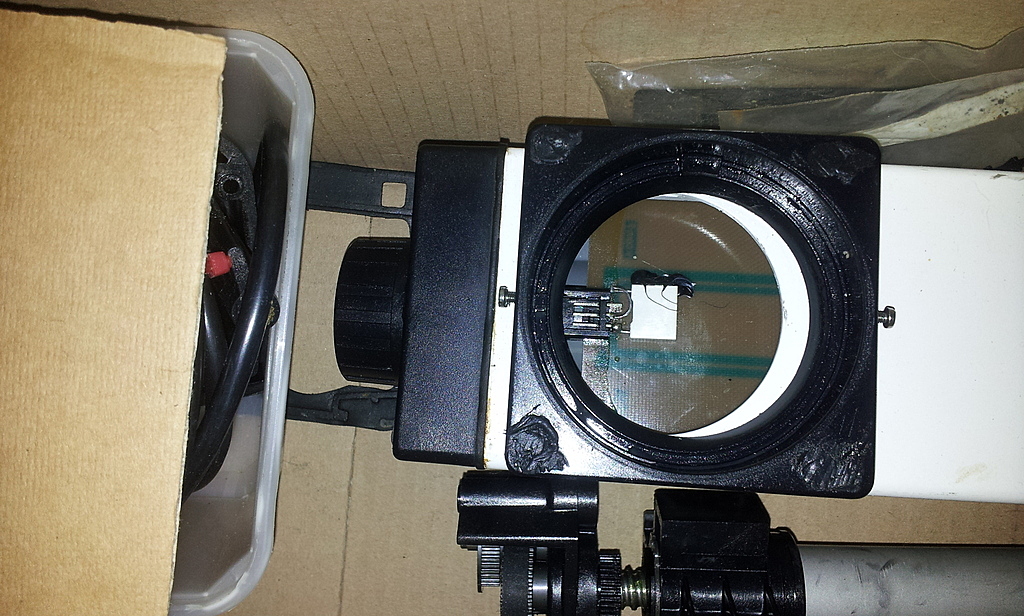

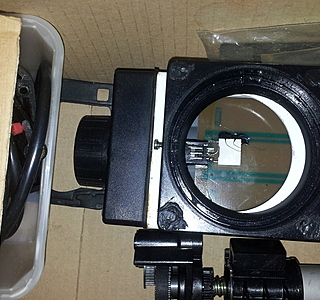

J'ai un pilote AT50 avec un orifice de logement du compas excentré par rapport à la position du support (photo jointe). C'est un pilote que j'ai acheté d'occasion pour avoir la version transistorisée de la commande moteur.
J'ai transféré le mécanisme et l’électronique dans la carcasse que j'avais déjà qui n'avait pas ce défaut.
Peut-être est-ce le cas avec votre pilote.

12 juin 2017
0

j'ai eu des problèmes avec un AT50 il y a quelques années, on est revenu de Corse à Nantes en barrant sans arrêt. On m'a dit que c'était un problème de condensateur foutu. Je n'en sais pas plus il a été vendu. Je n'ai pas trop aimé.

12 juin 2017
0

Les condensateurs chimiques vieillissent. On peut facilement les changer. L'AT50 utilise des composants électroniques peu nombreux très simples très peut couteux et que l'on peut encore trouver facilement. Pour les FETs au pire on peut revenir provisoirement à un montage à relais. La pièce fragile mécaniquement est surtout le compas (cardan en plexiglass).
Le potentiomètre linéaire de retour de vérin est spécifique et peut s'user.

21 juin 2017
0

Bonjour merci à tous pour les réponses, j'ai regardé aujourd'hui et effectivement j'ai le câble noir qui est desoudé .. Je vais voir avec un copain qui s'y connais pour ré-souder voir si les diodes s'allument et si tout fonctionne..
Je vous tiens au courant
Merci encore et bonne journée
Rafael

08 juil. 2017
0

Bonjour, voila c'est fait !

Cables changés et soudés et le Pilote fonctionne à nouveau !! excellent !

merci a tous pour votre aide !!

bonne journée

Rafael
