Problème avec GPS fixe MLR FX 312

Hola !!

Un "petit" problème avec mon GPS fixe que je vous espose.
Il s'agit d'un GPS fixe MLR FX 312, certes un peu ancien, mais qui fonctionne ... fonctionnait parfaitement jusqu'à peu.
Tout allait bien, quand, en cours de nav, l'écran n'a plus affiché que des tirets horizontaux (exactement comme à l'allumage).
L'écran s'allume et fonctionne parfaitement bien, seules les données ne s'affichent pas.
Je sais qu'il existe une pile à l'intérieur du GPS, mais à priori elle n'influe que sur la mémoire des way-points.
J'ai démonté l'antenne (placée sur le portique), les soudures sont "ok".
Dans le port ou se trouve le bateau, ni à proximité, je ne trouve de spécialiste pour me faire un diagnostic. Le plus proche se trouve à 90kms!!

Mon idée concernant la panne :
- pour fixer l'antenne sur son support, il faut la visser,
- est il possible qu'au moment du "vissage" le fil ait été torsadé (trop),
- avec le temps, le cable, à l'intérieur de la gaine a fini par casser à cause de la tension due aux "tours" de vissage?

Si "ce n'est que celà" il me restera à trouver quelqu'un capable d'effectuer deux soudures dans les règles de l'art, la difficulté venant de la situation de l'antenne en haut du portique (+/- 190cm)

Y aurait il selon vous une autre cause possible à ce disfonctionnement?

Merci d'avance pour vos avis.
Bon vent à tous !!

L'équipage
15 sept. 2011
15 sept. 2011
0

Bonjour, j'ai toujours eu des MLR fx 312 et je le trouve vraiment bien , pour voir si cela viens de l’antenne tu pourrais le brancher sur une autre antenne !...
hélas l'entreprise qui le vendais a fermé.
bon vent.

15 sept. 2011
0

J'ai été confronté au même problème:
www.hisse-et-oh.com[...]-fx-312
Après avoir tout essayé, j'ai été amené à le réformer et à acheter un GP32 qui marche parfaitement bien.

15 sept. 201115 sept. 2011
0

Hola !! ... pas encourageant :o((

Steredenn, merci de cette expérience !
Comme dirait Mr de La Palisse ... une minute avant sa mort il était vivant :o))
Je n'ai jamais eu le moindre problème, il a toujours affiché ses données aprés un temps de "calage" qui n'a jamais dépassé les 30/45 secondes. Le moment ou l'affichage a disparu, j'étais en mer, et quelques minutes avant l'incident, j'ai jeté un oeil pour vérifier la vitesse et tout était "ok".
Aucun signe avant coureur !!
J'ai même pensé que je pouvais me trouver dans une zone militaire (sud Sardaigne proche de Teulada si vous connaissez)et qu'il s'agissait d'un brouillage.

Pour Erlannic, essayer une autre antenne, j'y ai pensé, mais ...
Celà signifie en avoir une autre, puis dessouder celle qui est en place, et rebrancher l'antenne de test. Or, je n'ai que 20cm de cable qui sortent du bâti du portique, et si je dois couper pour souder, je préfère réaliser la manip "à coup sûr" et non "pour essai".

Encore heureux que celà me soit arrivé en fin de saison, même s'il me reste encore à ramener le bateau !

Bon vent à tous !!

15 sept. 2011
0

bonsoir,
peut être faire des essais de NMEA vers un pc avec OPNCPN pour voir si les données sont bonnes.
Cdt

15 sept. 2011
0

Bonjour Patxi

Pourquoi desoudé il y a sur le mien un connecteur alimentation et un conneteur antenne
tu deconnecte tu le prends sous le bras et tu traines sur les ponton il doit bien avoir bateau avec le meme modele pour tester.
voili voilou

Le Moko

15 sept. 2011
0

Bonsoir,
La meilleur idée est de se balader sur le ponton et d'essayer sur une autre antenne GPS. (toutes antennes GPS alimentée en 5VDC, Furuno, Garmin etc...)
Du coup, on saura si le problème vient de l'antenne (avec son câble) ou du récepteur.
L'idée du problème de câble torsadé est plosible.

Y a t'il des satellites reçu affichés dans la page "Reception"?

Je confirme qu'il n'y a pas de pile dans les FX312!

Se qui me surprend c'est un arrêt en pleine navigation!
En générale une panne intervient à l'allumage de l'installation.

Par contre, une erreur de décodage des informations des sat. peut envoyer le GPS à Dash.
Bien vérifier le mode de fonctionnement 2D ou 3D ou auto. Mettre en 2D
Vérifier l'attitude (à 2m)
Vérifier le mode de fonctionnement Différentiel: Auto, DIFF, sans DIFF

16 sept. 2011
0

Merci de vos "suggestions" ...

Vents, je vais copier ta réponse et je tenterais les vérifs... si j'arrive à effectuer les manips que tu indiques :o))
Je confirme que le GPS fonctionnait tout à fait normalement quelques minutes avant la constatation de la panne.
Personne n'y a touché entre temps, pas plus qu'au cable d'antenne qui se trouve à l'abri d'une main maladroite, en haut du portique.
Les données dont tu préconises la vérif, peuvent être modifiées, ou se modifier, autrement que par une intervention manuelle en cours de fonctionnement?

Toutes les fenêtres des différentes fonctions apparaissent à l'écran, mais aucune indication ... juste des traits ou pointillés.

Quand à trouver sur les pontons un plaisancier qui ait un modèle compatible pour les branchements, qui veuille bien démonter son appareil pour accéder aux prises, et qui ensuite accepte le test, il faudrait déjà pour celà qu'il y ait quelqu'un à bord de l'éventuel bateau, les pontons sont plutôt déserts en ce moment, là ou je me trouve, et en plus il faudra que j'arrive à expliquer, dans sa langue, le pourquoi de ma demande... et ça... c'est pas gagné :o)

Je re-formule ma question de manière plus primaire pour le béotien que je suis : à part un problème d'antenne, donc de rupture inopinée du cable, y a-t-il une raison "simple" à cette panne survenue alors que l'appareil fonctionnait parfaitement quelques minutes avant, et que, mis à part les infos affichées, l'écran, et ses différentes "fenêtres", semble fonctionner normalement?

Bon vent à tous !

16 sept. 2011
0

Il est possible que le GPS se perde en conjoncture, c'est très rare, mais cela arrive!
En général, une l'altitude calculée érronée en mode "auto 2D/3D" qui est en cause.
Le cas typique:
Le GPS calcul une mauvaise altitude (2000 ou 3000m...)
Le GPS, parallèlement s'apercoit qu'il y a une incohérence, il passe en 2D avec la mauvaise altitude.
Et là... il ramme pour retrouver son point.
C'est pour cela, qu'il faut vérifier si le GPS recoit quelques sat. ou pas. Nous pourrons avoir une indication si c'est un problème de réception ou de calcul.

L'autre possibilité, c'est un problème de température.
L'oscillateur interne n'est plus qualibré, centré pour fonctionner sur toute la gamme de température.
Alors, il faudrai essayer le GPS dans les conditions météo inverse. S'il faisais chaud, faire le test par nuit fraiche....

Pour le test sur le ponton, une bouteille de Muscadet sur Lie(puisque les FX était fabriqué au milieu du vignoble Nantais) devrait faciliter les relations publiques... :alavotre:

15 sept. 2011
0

Je profite un peu de ce fil,...
Je possède un GPS FX 412 dont j'ai du mal à exploiter toutes les fonctionnalités !
Quelqu'un aurait-il un mode d'emploi en français ???
Merci

16 sept. 2011
0

Bonjour,
Je t'envoi un lien en MP dans la journée

16 sept. 2011
0

Je t'en serais fort reconnaissant Christophe !

16 sept. 2011
0

j' ai eu le meme problème mais à la connexion ..le problème venait de l' antenne que j' ai du changé .la meilleure solution semble effectivement de reconnecter l écran sur une autre antenne d' un voilier voisin

16 sept. 201116 sept. 2011
0

Salut j ai déja eu la memme panne sur mon FX312 et effectivement le problème venait du cable au niveau de l antenne.Après l avoir démonté j ai effectué une soudure.Plus de problème.

16 sept. 2011
0

Vos réponses confirment ...

Du moins c'est ce que j'espère :o))
Je vais donc dessouder le fil d'antenne, le raccourcir afin d'arriver à un endroit qui n'ait pas été torsadé au montage ... et il va falloir trouver un "soudeur" pour me faire ces deux points de soudures, précis et à la volée puisqu'il faudra les faire sur le portique.

Merci à vous et bon vent !!

17 sept. 2011
0

Ayant travaillé chez MLR à cette époque, je peux vous dire qu'il ne faut pas s'amuser à le tester sur d'autres antenne! Chaque antenne est tres délicate et est concue pour un recepteur (du moins à l'époque!)
De plus il ne FAUT PAS couper ou réduire la longueur du cable qui va au recepteur il y a une impédance précise qui est calculé pour...
J'au aussi le même gps et j'en suis tres satisfait...pourvu qu'il tienne!
Philou

28 nov. 201116 juin 2020
0

Bonjour,
J'arrive un peu tard (de croisière) et j'espère que tu as réglé ton problème de FX 312.
Sinon, je pense pouvoir te donner une piste ; j'en ai déjà ressuscité 2, un 412 et un 312, mais c'était la même panne, le câble d'antenne coupé et oxydé au ragage du passe coque.
Si tu as du mou dans le câble, tu peux le raccourcir jusqu'à ce que tu trouves une partie saine et ressouder à l'étain l'âme du coax et la tresse de masse sur la platine du circuit imprimé de l'antenne. (Photo jointe)
Il est aussi possible de changer le coax d'antenne, c'est du standard, je n'ai pas ici la référence, mais tu la trouveras inscrite dessus.
Contrairement à ce que j'ai lu plus haut, je ne pense pas que la longueur du câble soit significative et tu peux en couper un bout sans crainte.

Cordialement

Yann à Vannes

28 nov. 2011
0

pour moi, c'est un problème de carte d'affichage, tu peux décrire un peu mieux ce qui s'affiche.

des tirets typographiques : la carte aff marche et c'est un problème de traitement de l'info (antenne ou reset aléatoire)

des bandes horizontales plus ou moins épaisses : carte d'affichage ou pire!

28 nov. 2011
0

Hola ! ... résultat de mes tests sur mon GPS ...

Mon GPS MLR312 ayant la même panne, et n'affichant que des "--"."--" avant d'appater les crevettes, j'ai testé avec une autre antenne.
Je suis donc parti au bateau avec une antenne aimablement prêtée par un Héossien (merci François), et j'ai pu constater que mon GPS fonctionne parfaitement.
La panne provient donc bien du cable, et sans aucun doute des 20cms aériens, l'effet conjugé du soleil + le sel + quelques torsades à la pose.

D'autre part, ma nouvelle antenne n'est équipée que de 2m de cable, je l'ai testé ce week end (re-merci François) et elle fonctionne "au poil". Donc j'ai un doute sur le fait que la longueur de cable puisse influer sur la marche du GPS.

Maintenant, si je voulais faire les choses dans les règes de l'art, il faudrait que je soude le cable en place dans le bateau (aprés avoir éliminé la partie défectueuse) sur la nouvelle antenne. C'est à dire réaliser deux points de soudure, précis, sur une platine électronique, à bout de bras, en haut du portique !! J'en suis incapable !!
Donc j'envisage de souder le cable sortant actuellement de l'antenne avec le cable existant sur le bateau, en tirant jusqu'à être certain d'avoir le cable "sain".
Je pense que si je soude correctement âme sur âme et tresse avec tresse, celà n'affectera en rien les performances du GPS ... je ne vois pas pourquoi il en serait autrement :reflechi:
De plus, je n'ai pas vraiment envie de retirer l'intégralité du cable, soit plus de 8m, dans les tubes du portique, dans les coffres, derrière la cloison des toilettes, sous les vaigrages ....etc !!
Alors je croise les doigts pour que celà fonctionne !!

Résultat des courses à mon prochain retour au bateau ... mais pas avant début février !

Bon vent à tous !!

28 nov. 2011
0

sujet plusieurs fois évoqué...cherche sur les autres fils"mlr 312 et ,ou,412.
Il n'y a pas de pile ds ces GPS...
j'ai eu (sur 412)un affichage en tirets,comme ceci"----- -------".C'étais l'antenne qui était out.Effectivement on peut endomager le cable si on le "torsade trop"en vissant le champignon de l'antenne sur le support.J'ai toujours(depuis 1999)le 412(différentiel)trés bon engin...je me souhaite qu'il dure encore longtemps!!

28 nov. 2011
0

Bonjour,
Pour écarter l' hypothèse du câble torsadé et éventuellement rompu, as tu tenté de vérifier la continuité du coax. avec un testeur (ou une pile et ampoule bricolées)?
Si bien sûr tu as accés aux soudures ou coax des 2 cotés !
Cordialement, Patrick.

28 nov. 2011
0

Hola Pat-Jenn ! ... test compliqué à cette époque!!

Sur les pontons, là ou se trouve mon bateau, à part le gardien du port, disons que c'est ... désert !!
Alors j'avais bien pensé à tester via les deux extrémités du cable, mais comme dans la vie sociale je n'ai pas le bras assez long !!
Donc je fais le pari que celà résolu comme indiqué.
Inch'Allah !
Esperantza !!
Vediamo !!!
On verra bien !!!!

28 nov. 2011
1

Bonjour, J'ai un FX 412, et c'est l'écran qui devient de moins en moins lisible en mode allumé (écran sombre et taché avec un rétroéclairage très faible) alors qu'en plein jour c'est Ok avec beaucoup de contraste, Quelqu'un aurait-il rencontré ce problème ?

28 nov. 201128 nov. 2011
0

mon FX312 est très capricieux depuis 2ans. Reception satellites aléatoire et loch affiche 99.9 MN .Je range pourtant soigneusement l'antenne et le boitier à la maison. Je n'ai pas encore sollicité un voisin pour me preter son antenne comme conseillé par "vents"... Sinon,voici un lien qui parle de condo de sauvegarde. www.commentcamarche.net[...]-fx-312

09 mai 2013
0

mème probleme pour mon fx 312 commandé antenne magellan sur ebay 75e il ya le tableau pour pour les compatibilités et je l'ai place dans l'equipet de la la table a carte cela fonctionne trés bien a l'interrieur !fini le balcon un copain la placé dans son coffre !

09 mai 2013
0

Bonjour,
Peux-tu nous donner les caractéristiques de ton antenne Magellan, modèle, série etc.. et copie du tableau de compatibilité.

Merci

09 mai 2013
0

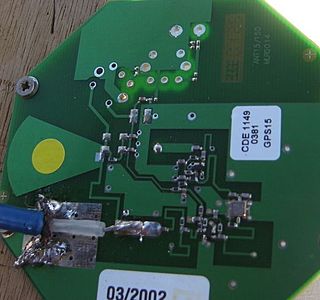

ouvre ton antenne également pour voir la connexion,j'ai déja eu ca sur le mien j'ai refait la soudure,dans lantenne ya un ptit composant ah niveau de la soudure jl'ai shunté et ca marche nickel depuis

17 août 2014
0

Bonjour,j'ai cru comprendre que vous avez eu un problême avec un gps fx312,pouvez vous me dire vers qui me diriger pour le faire réparer(acquistion des sattelites)
merci par avance.

17 août 2014
0

Il y a une boite(existe t elle toujours?)parages la baule me souvient plus de son nom

17 août 2014
0

Merci quand même.:)

17 août 2014
0

(ma contribution sans intérêt ):Le mien a un écran qui ne donne que quelques lignes discontinues. donc je me suis aperçu que cet appareil était en réalité inutile sauf de boucher le trou qu'a nécessité son installation; j'ai redécouvert le compas de relèvement (très précis et amusant) et si j'ai besoin d'un point GPS je regarde sur l'écran VHF... :alavotre:

02 jan. 2017
0

Bonjour,

Je déterre ce fil : quelqu'un aurait il le manuel du fx 312 ?

Merci ! :)

02 jan. 201716 juin 2020
0

Voila le Manuel du FX 312 j'ai également le même qui a aussi un problème d'antenne que je verrais au printemps prochain


02 jan. 201716 juin 2020
0

Voila le Manuel du FX 312 j'ai également le même qui a aussi un problème d'antenne que je verrais au printemps prochain
