probleme avec chargeur IVAC (diode)

J'ai une diode qui a brulé sur un chargeur (IVAC DUOVOLT 3 * 15A)
la reference et SK G5071 ( reference japonaise )
impossible de la trouver ou de trouver la reference de l'équivalent en francais
si quelqu'un pouvait m'aider.
Merci

L'équipage
11 août 2005
11 août 2005
0

Equivalence ...
Il faudrait savoir quelle place la diode occupe dans le schéma. Si elles sont 4 copines l'une à côté de l'autre, il s'agit de diodes de redressement d'un pont standard. Le plus souvent elle pourra être remplacée par n'importe quelle diode au moins aussi robuste ... sauf s'il s'agit d'une zéner ou autre spéciale, mais qui, elles, ne vont pas par série de 4 ;-) .

Avec une photo nette et en gros plan ça irait peut-être mieux.

12 août 2005
0

Photos
Ou je peux mettre une photo nette et en gros plan

12 août 200516 juin 2020
0

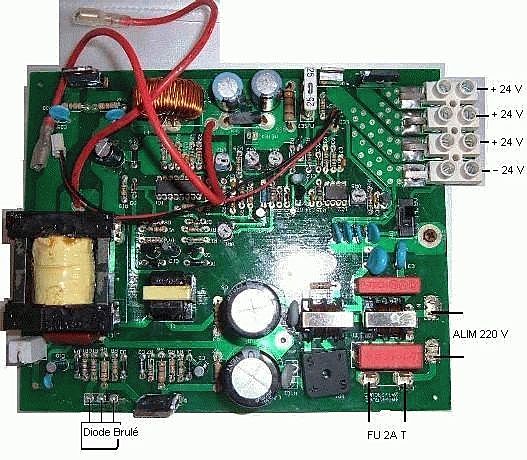

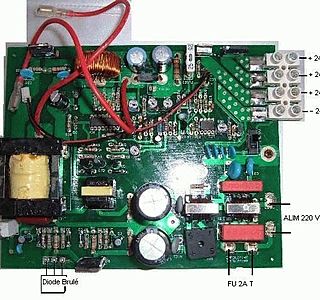

Photo Ivac
Vue de dessus
Avec 50 ko difficile de faire mieux

12 août 2005
0

Diode ?
Les photos sont bien ;-)

Mais ton objet brûlé a 3 pattes ... il donc peu probable que ce soit une diode, d'autant plus que le circuit montre que les 3 pattes sont branchés ... sauf si c'est un demi-pont de deux diodes dans le même boitier.

Il semble y avoir le même composant juste à côté, avec un cablage symétrique. Regarde si sur celui-ci il n'y a pas une référence mieux lisible que sur le composant cramé :reflechi:

Sans référence ni schéma, reste plus qu'à porter le tout chez Invac :-(

12 août 2005
0

ici ...
tu l'ajoute à ton post avec la cse prévue en bas de ton écran ;-)

12 août 200516 juin 2020
0

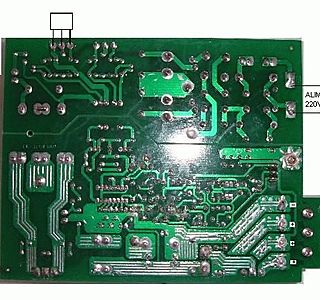

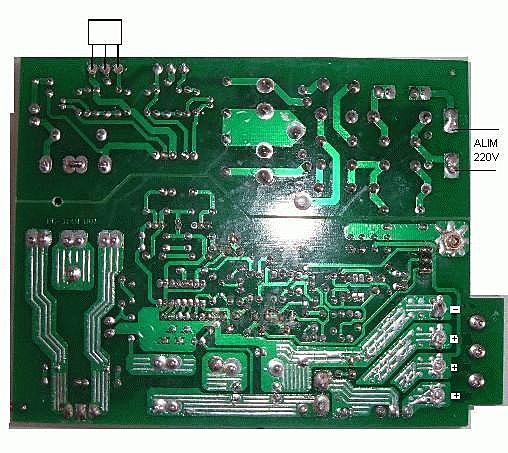

Ivac
Vue de dessous

12 août 2005
0

diodes ??
ce ne sont pas des diodes. Tes diodes sont moulées dans le redresseur à 4 pattes en bas à droite. ça ressemble plutot à des Triacs vu la taille de la piste derrière.
