prise pilote IP68 démontage

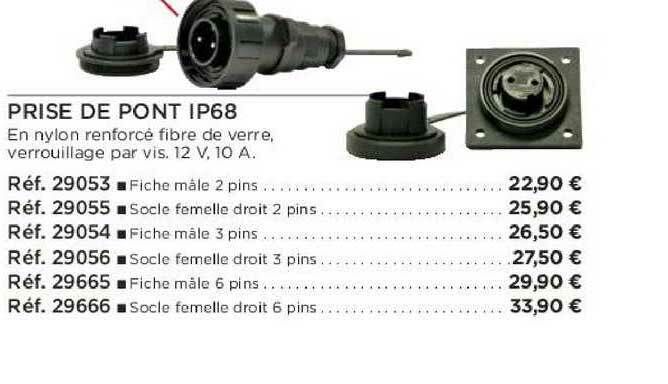

Bonjour à tous, l'un d'entre vous sait il comment démonter ce type de prise installée d'origine sur les pilotes Raymarine ST 1000/2000 ? J'ai 2 pilotes mais le câblage de l'ancien n'est pas identique au nouveau d'où ma question.
Merci de vos réponses

L'équipage
#Electronique
pimaanpimaan
01 sept. 2022
QuizasQuizas
01 sept. 202201 sept. 2022

salut,
à l'intérieur de ta prise mâle autour du coeur avec les 3 plots/pins tu as une rondelle avec 2 tétons plastiques, tu la dévisses avec les 2 bouts d'une pince, en principe c'est tout.
en principe tu as fil rouge et noir pour l'alim et un 3éme fil couleur ? pour les datas à connecter éventuellement à un afficheur anemo pour le mode vent (je pense que l'anemo doit être en série avec un speedo pour que ça fonctionne, en tout cas sur mon ST1000+ c'est comme ça) ou a une télécommande S100, ou les deux.
soigne le montage et les connections, si mauvaise alim le ST1000/2000 se met en rideau.

pimaan:Merci de ta réponse qui confirme ce que je pensais, je voulais une confirmation. je n'avais de pince adéquat à bord. ·le 02 sept. 2022 07:24
Ajouter un commentairePublier
ATCFrogATCFrog
01 sept. 2022

Le capuchon de la prise (si tu l'as encore) sert de clé pour ouvrir l'intérieur du coeur, comme expliqué au dessus

Quizas:caramba tu m'en apprends une belle ! je saute de ma couchette et je vais essayer ! muchas gracias·le 01 sept. 2022 18:55
Quizas:encore raté ! je dois avoir un modèle chinois ! mais ça m'a fait faire de l'exercice, toujours ça de pris ! merci·le 01 sept. 2022 18:58
ATCFrog:haha, désolé ! Comme on dit dans ces cas là : "sur le mien ca marche" :D·le 02 sept. 2022 17:40
Ajouter un commentairePublier
jerome1966jerome1966
01 sept. 2022

Si tu n'arrive pas a démonter un truc pareil....reste a terre.

Quizas:ouhlala 1966 ça à l'air d'être un mauvais cru hi hi hi·le 02 sept. 2022 01:15
pimaan:encore un agréable constructif !!!·le 02 sept. 2022 07:25
jerome1966:J'avais 12ans je savait changer une prise et les fusibles de la maison....(que j avait cramer avant)la plaisance interdit d'avoir 2main gauche........;·le 02 sept. 2022 09:09
pimaan:et ...... ??·le 02 sept. 2022 15:50
TITIMARIN:humm... quand on n'a pas de cerveau, on a deux mains droites pour réparer les bêtises :-) je pense que je vais me prendre un avertissement mais c'est plus fort que moi :-)·le 02 sept. 2022 16:32
Quizas:oui quand on sait tout faire comme MacGyver c'est bien mais ils faut juste penser à ceux qui savent tout faire et qui vivent des revenus que leur donne ceux qui ne savent rien faire ! du coup il faut éviter de leur taper sur la tête et juste leur présenter la facture ... avec le sourire·le 02 sept. 2022 17:54
Café noir:Oui, bon, l'utilisation du bouchon comme clé de démontage est documentée...sur le site du fabricant de la prise, mais ne saute pas aux yeux juste comme ça au premier abord ! Et j'ai comme un doute que ce soit documenté sur la notice du pilote !·le 02 sept. 2022 18:22
Ajouter un commentairePublier
delices2delices2
03 sept. 2022

@jerome1966
Si tu as ce type de réflexion... ne reste pas sur ce forum
