prise étanche pour panneau solaire flexible nomade

Bonjour,

J'envisage d'installer des panneaux solaires flexibles.

L'idée est de pouvoir les mettre à différents endroits du bateau en fonction de si on est en navigation ou si on est au mouillage...

Pour cela je cherche à trouver des prises étanches qui permettraient de varier les emplacements.

Est-ce que quelqu'un a déjà trouvé une telle solution ?

Merci de votre aide.

L'équipage
28 oct. 2021
28 oct. 2021
0

Les connecteurs MC4 (le standard solaire) sont prévus pour être étanches.
Et il existe des capuchons pour les connecteurs MC4 inutilisés.

Ce sont des connecteurs difficiles à connecter/déconnecter à la main (donc casse-pied à faire sur une base quotidienne), mais ils sont robustes.


isaboc:Merci de ta réponse. En effet il y a la possibilité de capuchons.Je cherche plutôt des prises de pont étanches.Un peu dans ce style ci : www.tyboat.com[...]es.html Ou pourquoi pas une idée de bricolage qui aurait déjà été réalisé par quelqu'un d'autre.·le 28 oct. 10:08
isaboc:Les connecteurs sont étanches quand ils sont connectés.Mais quand on ne les utilise pas, notamment ceux à l'extérieur du bateau (à l'air libre), ils s'oxydent.·le 28 oct. 10:10
GG974:@Peu siAvec une clé de 14 à portée de main, tu déconnectes d'un simple clic à l'envers. ·le 28 oct. 10:47
28 oct. 2021
0

J'ai 5 panneaux souples " volants". Au mouillage je les laissent branchés dehors, en nav je les rentrent avec leurs 10m de câble et les prises ( connecteurs) ne souffrent pas.


isaboc:Merci de ta réponse. Cela veut dire que tu as tes branchements qui passent par un hublot ou ta descente ? Je cherche une solution qui marche à la fois en navigation et au mouillage et qui ne gène pas les déplacements sur le bateau. Une sorte de prise étanche sur le pont ou dans le cockpit.·le 28 oct. 11:45
GG974:Cable stockés sous la descente avec le régulateur ·le 28 oct. 13:14
isaboc:Je préfère avoir quelque chose de moins visible (pas de cable dans la descente)·le 28 oct. 14:52
28 oct. 2021
0

Salut,
Tu peux chercher dans le catalogue SVB rubrique électricité.
Connecteur étanche Hella Marine 2 broches ou Binder.
C’est ça sur le rouf de mon voilier devant la capote pour y brancher un panneau solaire volant.C’est un Hella 2 broches avec support et le petit bouchon qui va bien .Installation en 2014 .Ras.


isaboc:Merci de ta réponse. J'ai trouvé ! www.svb-marine.fr[...]ne.html Cela a l'air en effet de correspondre à ce que je cherche.En terme de branchement tu as donc mis les cables venant du panneau avec la prise hella. Tu n'as pas constaté de perte d'énergie par rapport à des prises MC4 ?·le 28 oct. 11:59
isaboc:Par contre il y a sans doute une limite en terme d'ampères ?·le 28 oct. 12:03
isaboc:Aurais-tu des photos pour voir le résultat ? ·le 28 oct. 12:07
Domde:J'ai aussi un PS volant en complément de celui sur portique, j'ai récupéré une prise encastrée identique à celle-ci :www.svb-marine.fr[...]es.html C'est surdimensionné mais le capot qui ferme la prise femelle est étanche IP 44 avec un clapet de protection. On peut donc la laisser fixer sur une paroi verticale. Après se pose la question de savoir comment réagit le MPPT quand on le laisse débranché de son panneau solaire pour une longue durée.·le 28 oct. 13:58
kerponant:Le MPPT s'en accomode très bien; ce qu'il n'apprécierait pas c'est d'avoir la batterie débranchée et les PS branchés.·le 28 oct. 14:20
isaboc:@Domde : merci pour ton partage. Tu aurais des photos de ton install ?·le 28 oct. 14:51
28 oct. 2021
0

Bonjour,
J'ai une installation avec des panneaux solaires amovibles.

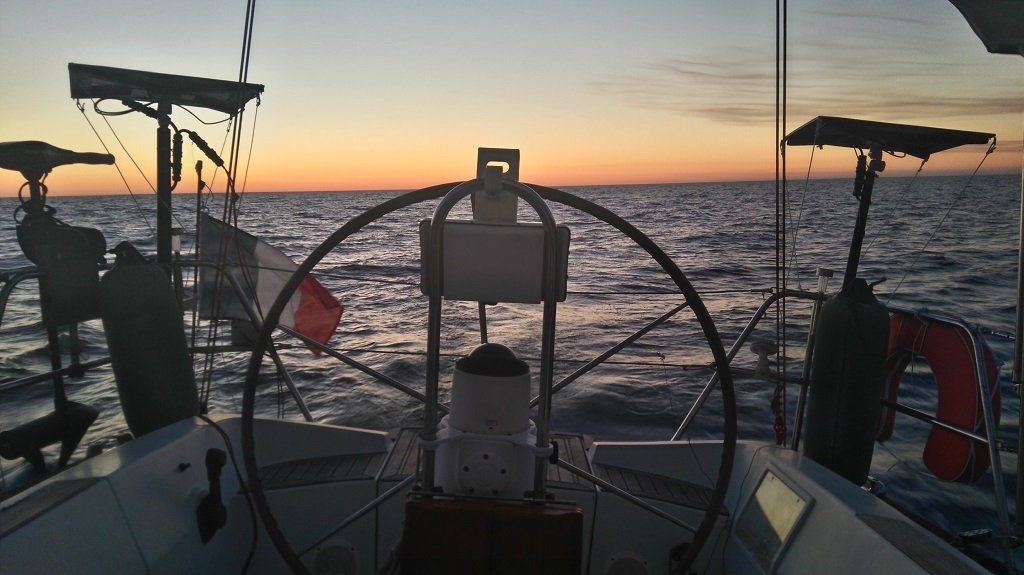

J'ai un 50w de chaque coté à l'arrière, j'ai simplement fait passer le câble qui va au MPPT par un presse étoupe à travers le pont près des balcon arrière.
Les deux 50w sont amovible facilement mais toujours mis au même endroits sur des mats confectionnés en mats de planche à voile coupés.
Pour le 3eme de 100w que je ne sort pas tout le temps, j'ai mis sur un des 50w deux MCA en Y qui permette de brancher/débrancher le 100w en // à la demande.
J'ai confectionné une rallonge de 10m pour pouvoir mettre le 100w n'importe ou sur le bateau en fonction du soleil.
En nav, je peux le laisser sur la capote de roof ou sur le bimini. Au mouillage, je peux le mettre n'importe ou.

J'avais enlevé les MC4 pour les remplacés par des connecteurs étanches que je trouvais de meilleur qualité, mais au bout de quelques années (4 ou 5 je crois?), ils se sont tous corrodés, donc je suis repassé aux MC4 finalement.

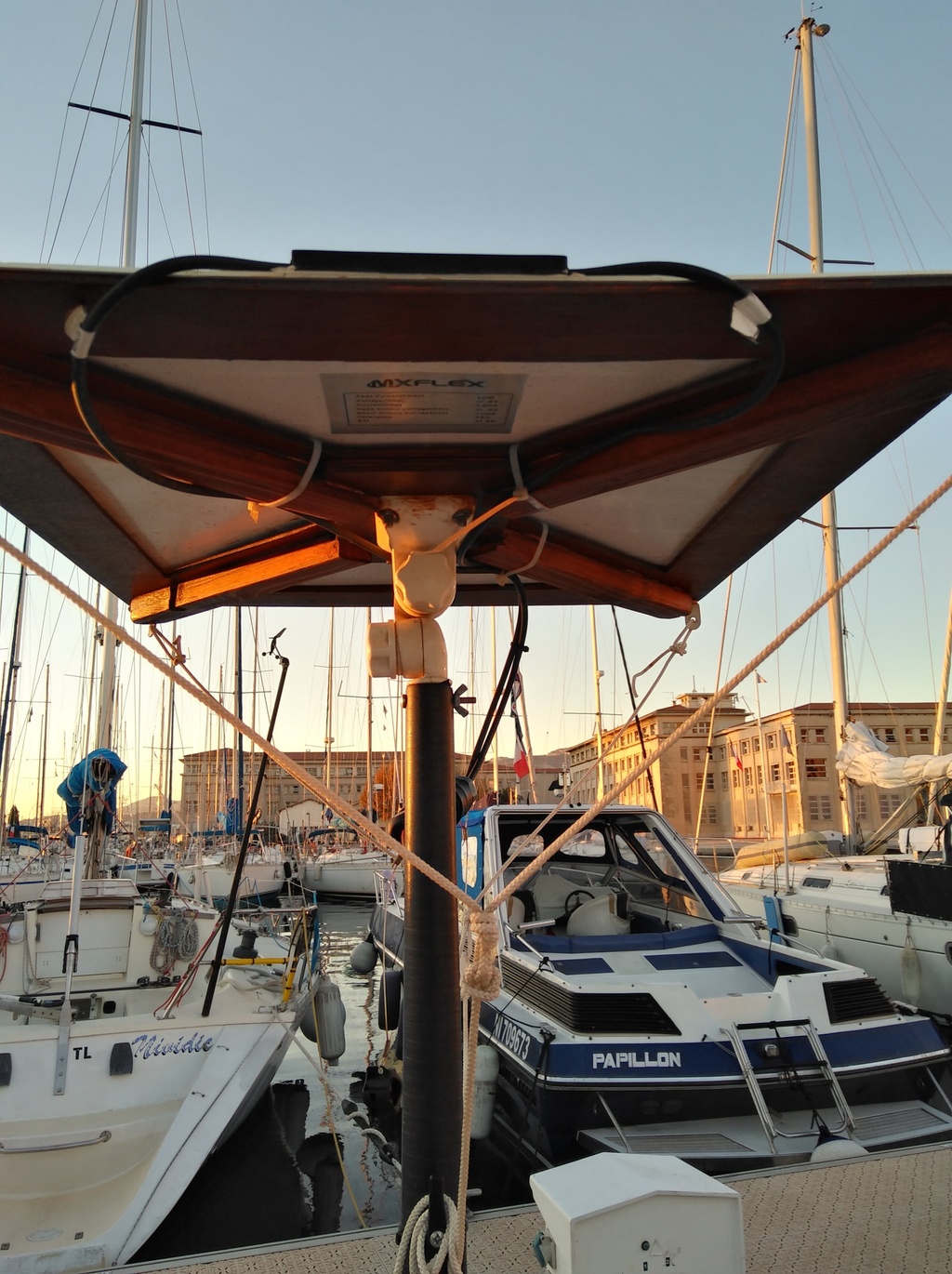

isaboc:Merci pour ton partage. Tu parles d'un "presse étoupe à travers le pont". As-tu une photo pour voir à quoi ça ressemble ? De plus cela veut dire que tu as un cable toujours en extérieur même quand tu n'as pas les panneaux ? Peux-tu me dire où tu as trouvé l'articulation blanche que l'on voit sur ta photo ?·le 28 oct. 14:58
Now:je n'ai pas de photo du passage de câble sur mon bateau, mais on trouve les presse étoupes (ou passe câble?) chez les ships ou bien autres fournisseurs de matériel électrique. Oui une partie du câble est toujours dehors le long des mats. l'articulation blanche est un support d'antenne VHF que j'ai monté à l'envers. ça s'adapte très bien au mats et c'est assez solide pour mes panneaux qui ne sont pas très lourds. J'ai tout de même sécurisé avec des haubans en garcette gréés sur des taquets sur les mats qui supportent les panneaux (voir la photo de mon précèdent post)·le 28 oct. 15:07
Now:le passe fil étanche ressemble à ça (c'est un simple exemple, je ne me souvient plus d'où viennent les miens) : www.uship.fr[...]04.html ·le 28 oct. 15:09
isaboc:ok pour le passe fil étanche, mais dans ce cas tu laisses un cable externe abev les MC4. Comment fais-tu pour isoler les MC4 car souvent ils s'oxydent même avec un bouchon.·le 28 oct. 15:34
isaboc:Et autre question, tu as un bimini sur ton voilier. Cela ne fait pas trop d'ombre sur tes panneaux ?·le 28 oct. 15:36
Now:1/ oui, les connecteurs restent dehors. Mes premiers ont duré 5 ou 6 ans, et les MC4, je ne sais pas, je viens de les mettre il y a quelques mois. Avec des bouchons, j'espère que ça durera plus longtemps, mais je ne peut pas savoir pour le moment. 2/ oui j'ai un bimini, mais il ne fait pas d'ombre, car il est en avant des panneaux qui sont sur des mats fixés sur les balcons arrières, donc pas de soucis.·le 28 oct. 16:07
isaboc:Merci pour les réponses 1/ et 2/·le 29 oct. 12:40
29 oct. 2021
0

Salut j'utilise ça, ça va bien

navi-discount.fr[...]3a.html


gorlann29:Bonsoir FIRST31.7,as-tu vu que sur le lien que tu as mis, ils indiquent que 3 ou 5 ampères pour cette prise?Gorlann·le 29 oct. 19:25
29 oct. 2021
0

j'ai mis le premier lien mais on le trouve un peu partout...
