prise d' alimentation radar Furuno 1621

Bonjour à tous,

je suis en train d' installer un radar Furuno 1621 acheté d' occase, mais je n' ai pas eu avec la prise d' alimentation.

Chez Furuno, ils sont complètement tsoin-tsoin, 80 euros hors-taxe le cordon!!!

Quelqu' un connaîtrait-il le type de prise et un fournisseur à prix "raisonnable"?

Gorlann

L'équipage
16 juin 2018
17 juin 2018
0

Bonjour,

personne ne sait quelle type de prise ou référence pour cette alim?

Vais-je devoir me contenter d' une bidouille?

Gorlann

17 juin 2018
0

je crois ,cherche chez conrad
de toutes façons c'est 2 fils ,c'est pas comme celle du câble
avant de monter ton scanner ,fait un montage à blanc et règle soigneusement la tension du magnétron position stand by
tu auras les performances maxi .
alain

17 juin 2018
0

Salut Alain,

j' ai lu à maintes reprises que tu préconisais de faire ce réglage.

Mes recherches ne m' ont pas permis de trouver la marche à suivre.

Pourrais-tu m' expliquer la manip?

Gorlann

17 juin 2018
0

c'est dans la notice

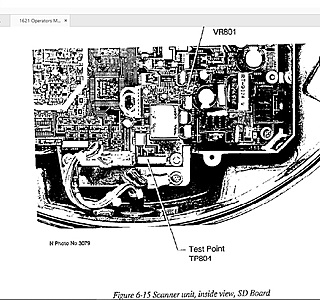

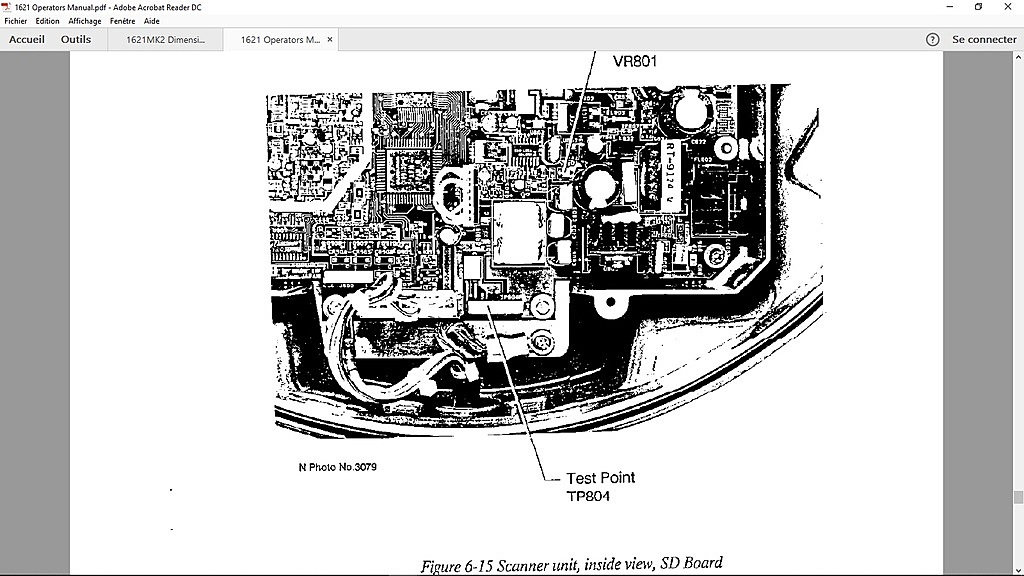

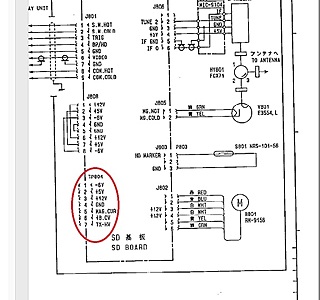

sur la barrette de droite dans le scanner ,il y a un point de test
ou il doit y avoir dans les 8v mais il faut régler cette tension précisément avec un potentiomètre sur le circuit ,pour le voir on enlève la plaque de protection en position stand by
ma notice est à bord ..et moi à la maison
alain

17 juin 2018
0

Bonsoir Alain,

je n' ai pas trouvé la notice du 1621, mais celle du 1622.
J' ai beau la lire et relire, je ne vois nulle part de procédure de réglage de tension du magnétron.

Quand tu auras ta notice "sous la main", te serait-il possible de me transmettre une copie de la page traitant de çà?

Pour la fiche d' alimentation, j' ai regardé sur le site de Conrad mais n' ai rien vu de correspondant, je les appellerais demain.

Gorlann

18 juin 201818 juin 2018
0

Pour ta prise d'alimentation pour le moment ma barque est à 800 Km je ne peux regarder sur le mien; mais il reste la solution de trouver un modèle approchant, et d'acheter socle et fiche de même marque, puis de changer le socle au dos de l'affichage du radar.

17 juin 201816 juin 2020
0

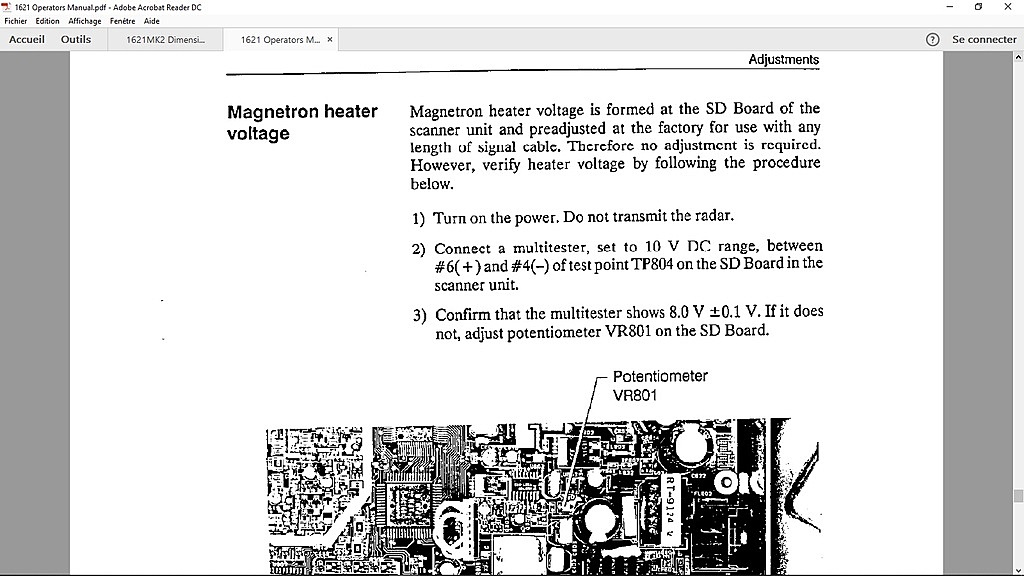

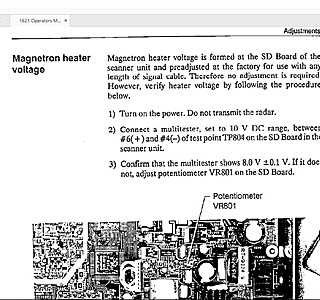

C'est en fin de notice (en anglais) :
(pas documenté dans la notice en français)


17 juin 2018
0

Super, merci "thé vert"!

Je vais essayer de regarder çà demain, si le temps le permet, car aujourd'hui, avec le crachin, j' avais pas envie de mettre les pattes dans le radôme!

Bonne soirée

Gorlann

18 juin 2018
0

Ça va être intéressant ce post pour tous ceux qui naviguent avec un budget contraint , vu le prix d'un radar.

18 juin 2018
0

Salut Bernard,

les radars, de nos jours, c' est comme tout le reste dans le nautisme:
si on accepte du matériel "dit" obsolète, c' est tout-à-fait abordable.

Pour info, j' ai acheté le radôme 1621 avec un écran 1721 (non compatible) 30 euros, puis via Hisséo, j' ai trouvé l' écran 1621 pour 50 euros, et en plus testé sur place avec mon radôme.

Bon, ce radar doit dater de 93 ou 94, mais du moment où il fonctionne correctement, çà me va très bien.

Concernant la prise, j' avais bien pensé à la solution proposée par "thé vert", mais le socle est directement soudé sur le circuit imprimé, et comme il y a très peu de place, c' est pas évident de changer.

J' ai commencé une "bidouille" en soudant deux petits tubes du diamètre des broches au bout d' un câble, çà marche mais je crains les faux contacts et, à défaut de prise ad-hoc, je vais prendre un clapet de robinet en caoutchouc percé au diamètre des broches pour bloquer le tout en position.

Gorlann

19 juin 2018
0

bjr,
j'ai un 1622 récupéré en plusieurs fois dans une poubelle .
un coup le scanner ,un coup le display par contre j'ai acheté le câble 250€.j'ai même trouve le support ,décapé et repeint il est comme neuf
j'ai branché un petit relais sur la sortie de l'alarme qui alimente u gros buzzer avec un inter
avec la zone gardée ,ça me permet de ronfler tranquille de temps en temps ..
alain

19 juin 2018
0

Salut Fritz,

le 1621 n' a pas l' air d' avoir d' origine la possibilité d' ajouter une alarme externe, mais comme je n' ai pas sa notice dédiée, sais tu si c' est aussi faisable?

Sinon, j' ai eu la chance d' avoir le scanner avec son câble impeccable, mais cà m' amène à te poser une nouvelle petite question: mon montage nécessite une longueur d' environ 8m alors que le câble en fait 15.
Vaut- il mieux le raccourcir et ressouder proprement ou le laisser tel-quel avec une partie roulée?

Bonne journée

Gorlann

19 juin 201816 juin 2020
0

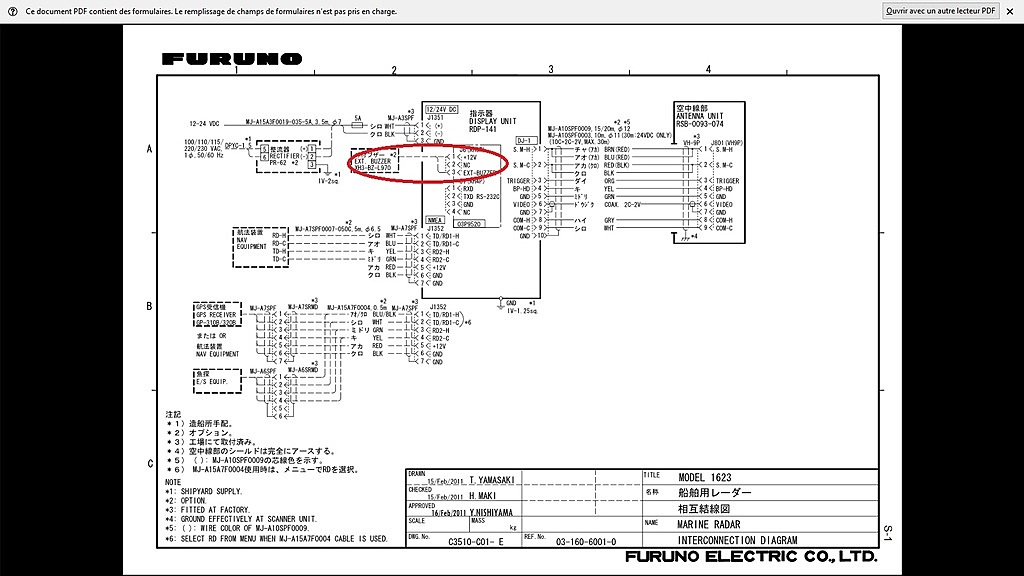

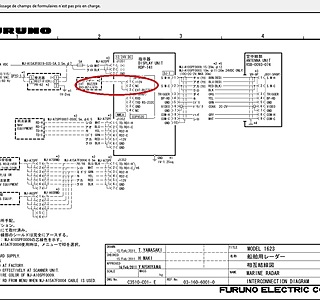

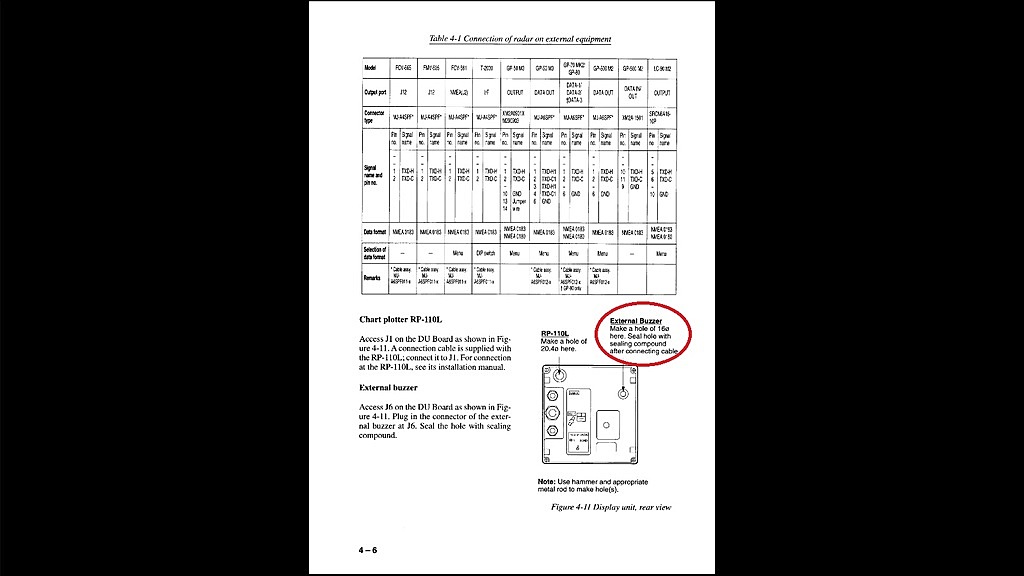

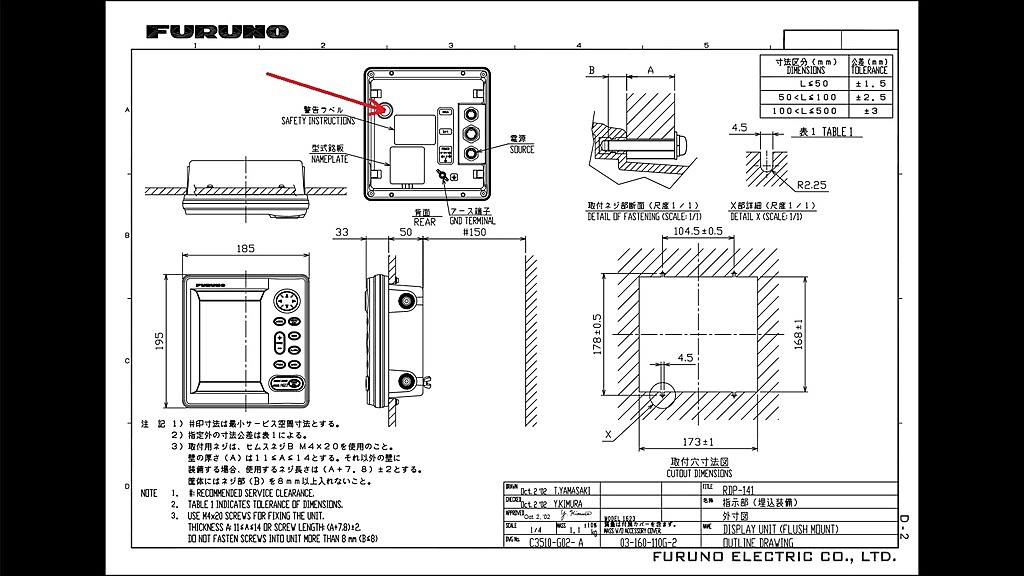

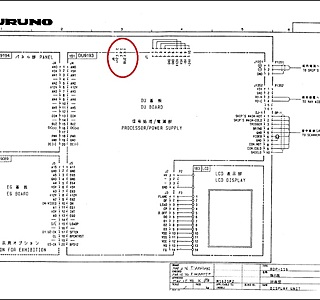

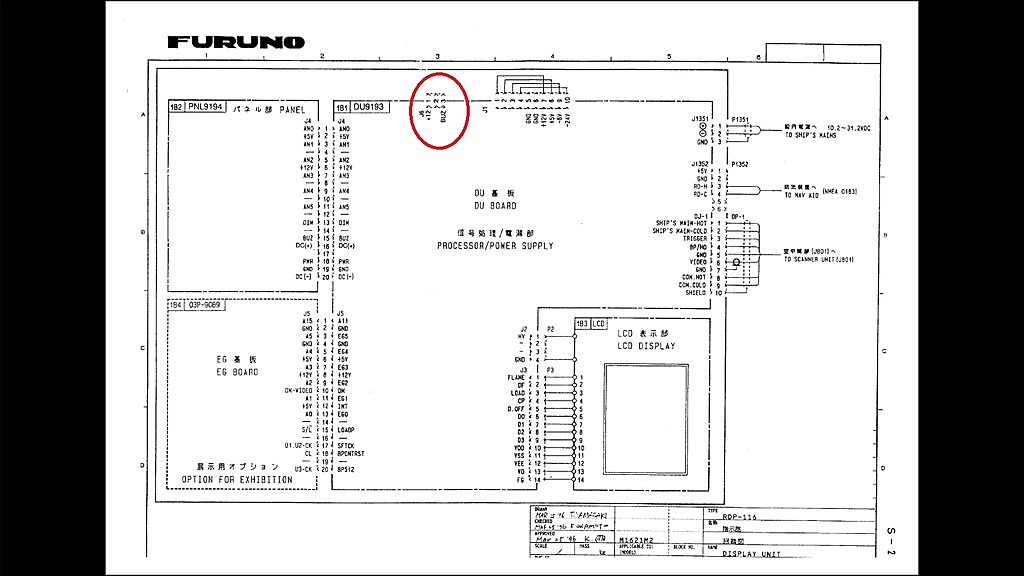

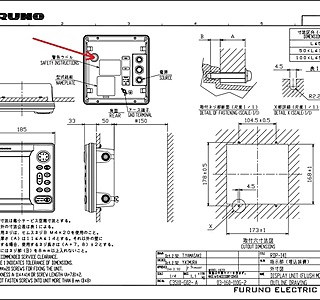

Si tu peux mettre un buzzer externe (je l'ai fait), mais il faut aller chercher les les pines à l'intérieur sur la coque arrière il y a une empreinte qui indique où percer; suivant la consommation du dit buzzer, pas toujours nécessaire de mettre un relais (je n'en ai pas mis) , et j'ai mis le buzzer externe déporté à la tête de ma banquette de repos.

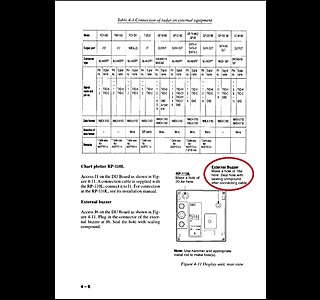

PJ : le bon manuel du 1621 MK2 (je m'étais trompé pour le précédent ).


19 juin 2018
0

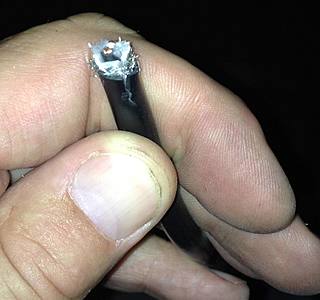

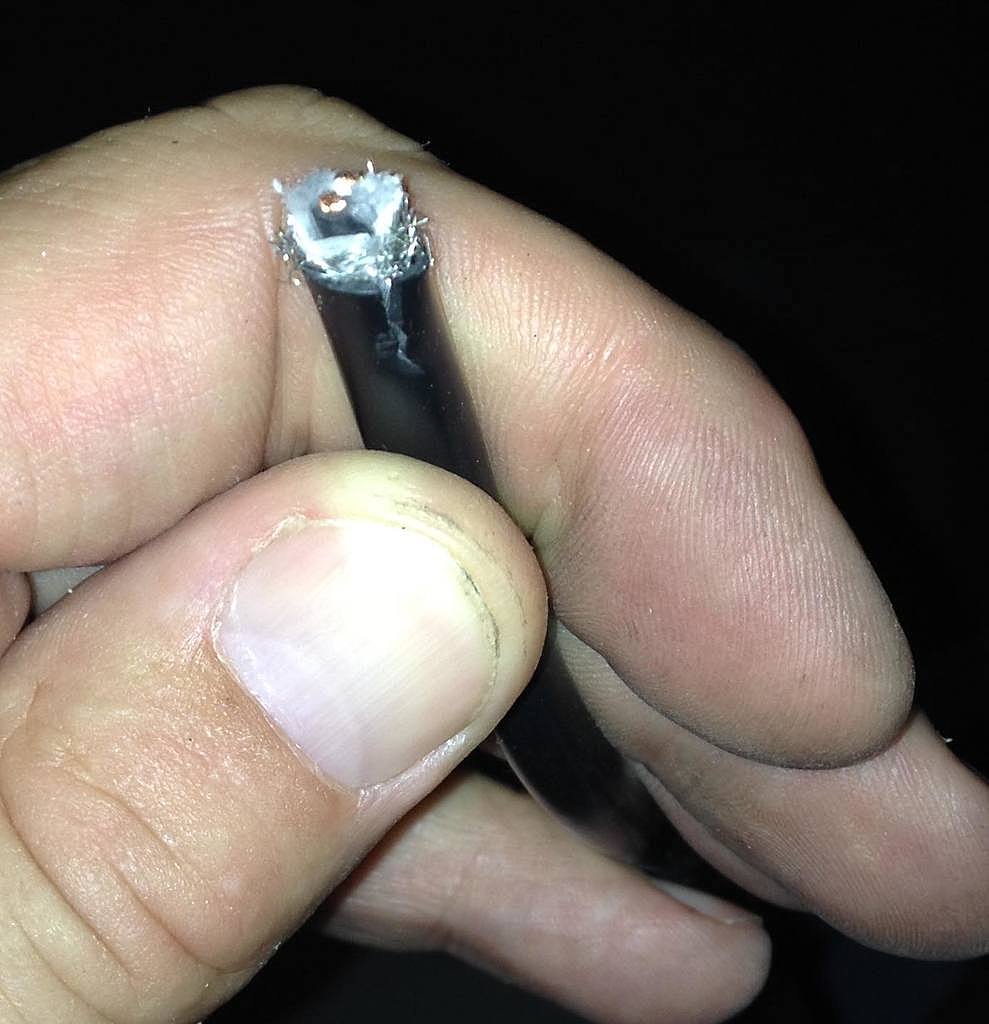

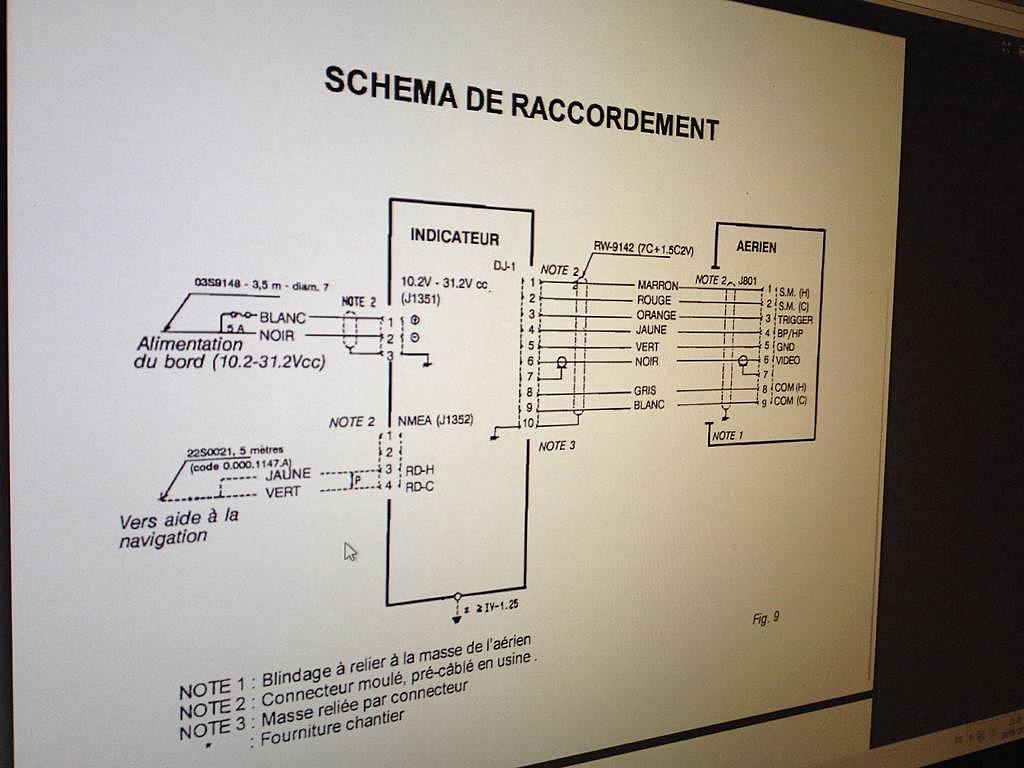

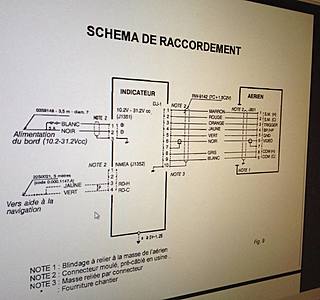

le câble vidéo est très fragile ,il vaut mieux rouler l'exédent si tu n'est pas obligé de le couper autrement il faut raccorder en fil à fil étamé dans une boite
sarel et souder une connection mâle femelle de video pour le coaxial .
sur le 1621 il y a la prise pour le buzzer derrière ,mais celui fourni est cher
et on ne l'entend pas à la place on met un petit relais qui alimente ce que l'on veut ..je 'lavais fait aussi sur le 1720 que j'avais sur le hood
alain

19 juin 201816 juin 2020
0

Bonjour Gorlann,
je croyais que tu avais déjà le manuel en français.
Le réglage de tension est à l' avant dernière page, figure 15.
Ci joint un scan du manuel 1621 que j' avais trouvé sur Heo il y a 1 ou 2 ans.


19 juin 2018
0

j'ai trouvé cette notice ?
www.furuno.fr[...]MK2.pdf

je recherche toujours la notice en français du furuno gp 1601 !

19 juin 2018
0

Ces notices en français sont malheureusement et comme souvent une traduction incomplète...

19 juin 2018
0

Bonsoir à tous,

j' ai du nouveau:
-je tiens tout d' abord à remercier "Fritz" pour avoir insisté pour que je contrôle la tension de chauffage du magnétron, ce que je viens de faire et j' y ai trouvé 11,9v au lieu de 8!
-J' ai dans un premier temps douté de la valeur de 8v préconisée car je n' avais pas la notice du 1621 1ère génération (qui ne porte qu' à 8M).

Mais comme Patrick29 viens de communiquer la "bonne" notice sur laquelle est mentionné les 8v, je n' ai plus qu' à ajuster le réglage!

Sinon pour la prise, j' ai tenté en vain pendant des heures d' appeler Conrad et ABCconnectic pour voire si ils avaient quelque chose de compatible.

Aujourd'hui comme je n' arrivais plus à mettre le moniteur en route pour contrôler le réglage, j' ai tout démonté. J' ai pu constater que remplacer le "socle" de la prise d' origine n' a pas l' air d' être si compliqué que çà, et dans le pire des cas, je virerais ce dernier et souderais un fil + et un - directement sur le circuit imprimé.

Comme vous pouvez le constater, vos contributions me font avancer!

Encore merci

Gorlann

21 juin 2018
0

Merci à tout le monde pour ces échanges sur la façon d'utiliser du matériel à la fois utile et très bon marché.

On note que pour une installation d'un radar d'occasion , il faut être très attentif à avoir tous les composants ,les pièces étant hors de prix.

Par ailleurs , y a t il des marques à privilégier , et d'autres à éviter?

21 juin 2018
1

la politique actuelle des fournisseurs d'électronique :
pendant la durée de garantie qui est de 2 ou 3 ans en cas d'avarie
ils remplacent le matériel par du neuf .
hors garantie : votre matériel n'est pas réparable ,nous vous proposons un remplacement avec une remise de 20%..
j'en ai l'exemple avec un pilote st4000w et c'est pas d'hier .
en fin de compte cela permet d'avoir seulement des vendeurs
et pas de sav à entretenir ,et financièrement c'est positif ..
heureusement il existe des ateliers qui se sont spécialisé dans la réparation de ce matériel hors garantie à des prix raisonnables.
il faut quand même constater que le matériel actuel est tellement miniaturisé que rien qu'en approchant le fer à souder on grille des composants .
alain

20 sept. 201816 juin 2020
0

bonjour,
désolé de déranger.. mais pour le fil d'alim qui va à l'écran, il y a un fil blanc, un noir, et une tresse qui entoure le tout... celle-ci se branche sur quoi, svp?
