Pour les possesseurs de cata

Je vais installer un bout dehors pour un gennaker et j'aimerais, si c'est possible, voir des photos ou croquis de vos bout dehors.
Merci d'avance.

L'équipage
26 nov. 2008
26 nov. 200816 juin 2020
0

Simple

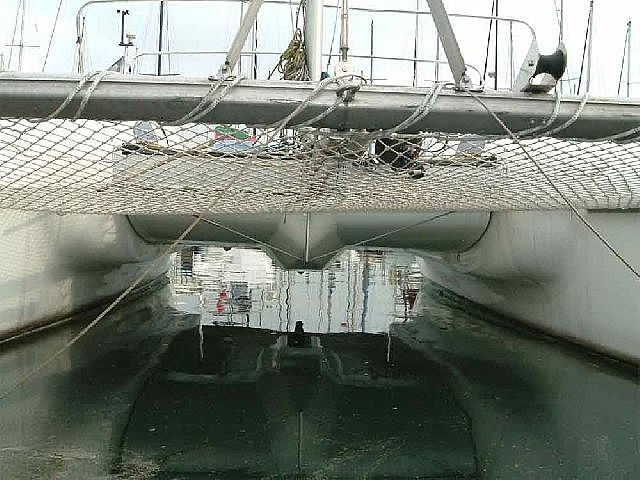

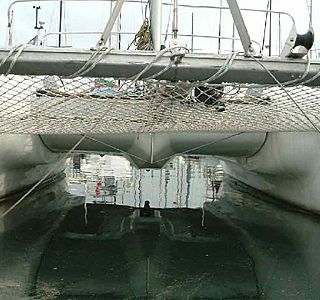

Voila le système que j'ai bricolé (et j'ai deux mains gauches ) .
Un tube de tangon diam 80 long 1M
Deux cloches de tangon
Un pontet inox sur la face avant de la poutre avant
Deux bouts en dynema vers la base des deux étraves (il y avait déjà une sorte d'anneau de remorquage costaud sur chaque étrave, facile..)
Un petit bout de retenue vers le sommet de la martingale
Et c'est tout
Ca suffit pour un spi assymétrique de 75M2, la compression sur la poutre n'étant pas énorme pour cette surface.
Je pense qu'un spi plus grand impose une reprise de l'effort de compression (tube entre la poutre avant et la nacelle) , mais je m'en dispense pour l'instant

27 nov. 2008
0

J'ai fait ça aussi
J'avais trouvé un jockey pool chez Ship occase à Six Fours. D'un coté, il avait une machoire avec un piston horizontal, et de l'autre une poulie.

J'ai fais soudé une plaque alu en demi-lune horizontale sur la face avant de ma poutre.

J'ai posé deux grosses cadènes en plat inox à 30 cm de la flotaison, boulonnées sur les cloisons des crash box aux étraves.

J'ai récupéré deux anciennes bastaques en monofil de 5 mm que j'ai coupé et monté avec des embouts norseman pour tenir tout ça. J'ai démonté la poulie du jockey pool, et je le boulonne par le trou de la poulie sur la plaque alu (je la glisse dans la fente qui recevait la poulie). Mes deux cables sont fixé sur un gros triangle fait avec une barre d'inox de 12 mm soudée et c'est ce triangle que je coince dans la machoire du jockey pool.

Le jockey pool fait 80 cm (dans la jauge multi2000 il y a une contrainte de longueur).

Sur le triangle, j'ammure soit le spi asymétrique soit le gennaker.

Et ce n'est que du bonheur. Par contre, quand il est à poste, c'est un peu pénible en relevant le mouillage a cause des deux cables qui géne le passage de la chaine.

Jacques

28 nov. 2008
0

merci les potes
Cela m'a éclairci les idées.

28 nov. 2008
0

pour ne pas géner...
...le passage de l'ancre, Outremer installe un triangle à l'avant.

peut-être quelques photos ici,

images.google.fr[...]/images

ou ailleurs !

;-)

29 nov. 200816 juin 2020
0

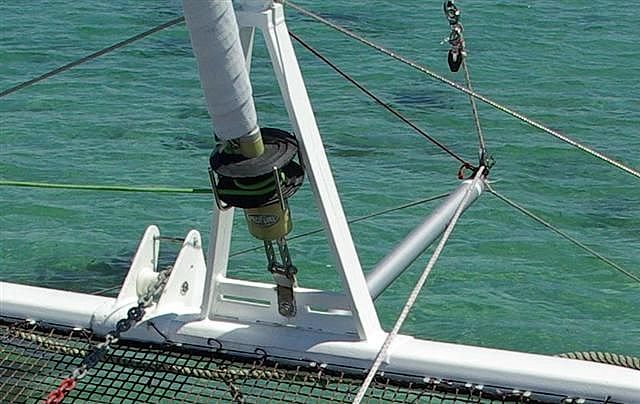

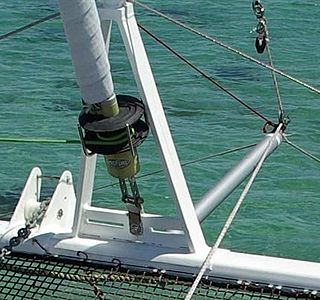

Ca ressemble à ca
Il faut bien penser à rajouter un morceau d'alu antre la martingale avant et ton roof afin d'éviter de plier ta poutre avant (je ne me souviens plus si ton bateau en est équipé...)

29 nov. 2008
0

moi, je n'en ai pas
Je n'ai pas de poutre longitudinale entre la poutre avant et la poutre médiane.

Evidement, j'évite d'étarquer à mort le guindant du gennaker et fatalement je fais moins de cap au près.

Jacques
