Poulie/réa tête de mat 470

Bonjour,

J'ai dernièrement fait l'acquisition d'un 470 Jean Morin.

Il me manque une poulie en tête de mât pour la gv. Ne connaissant pas assez bien ce bateau et ne savant pas ce qu'il y avait avant, je fais appel à votre aide et votre savoir 😁

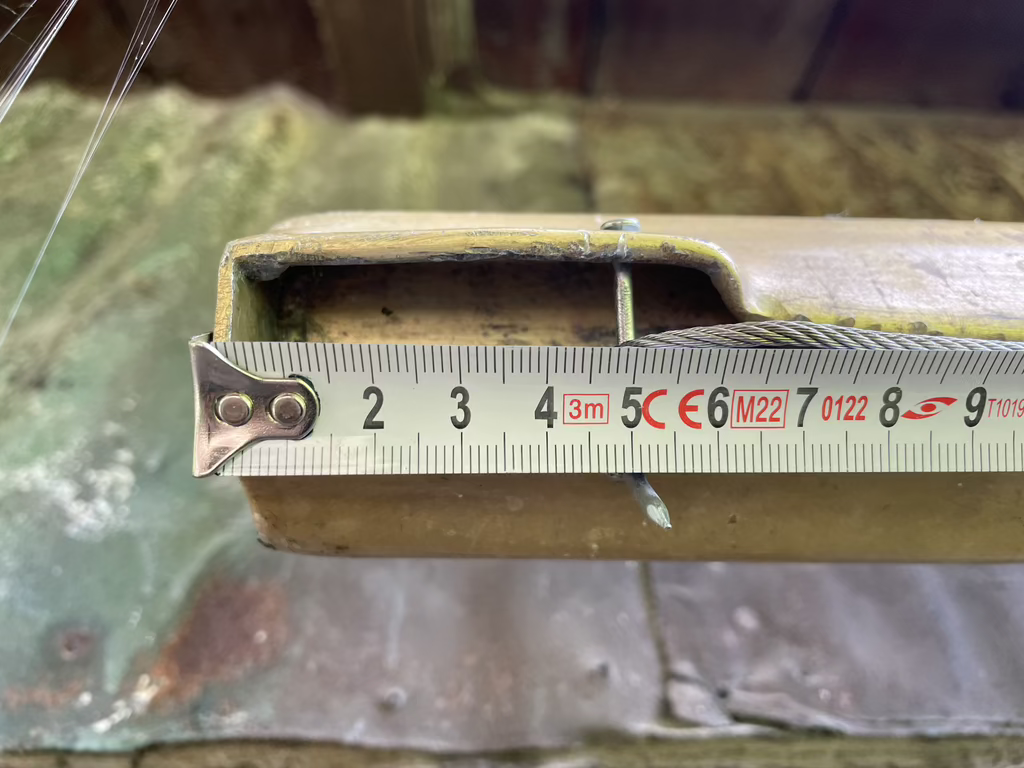

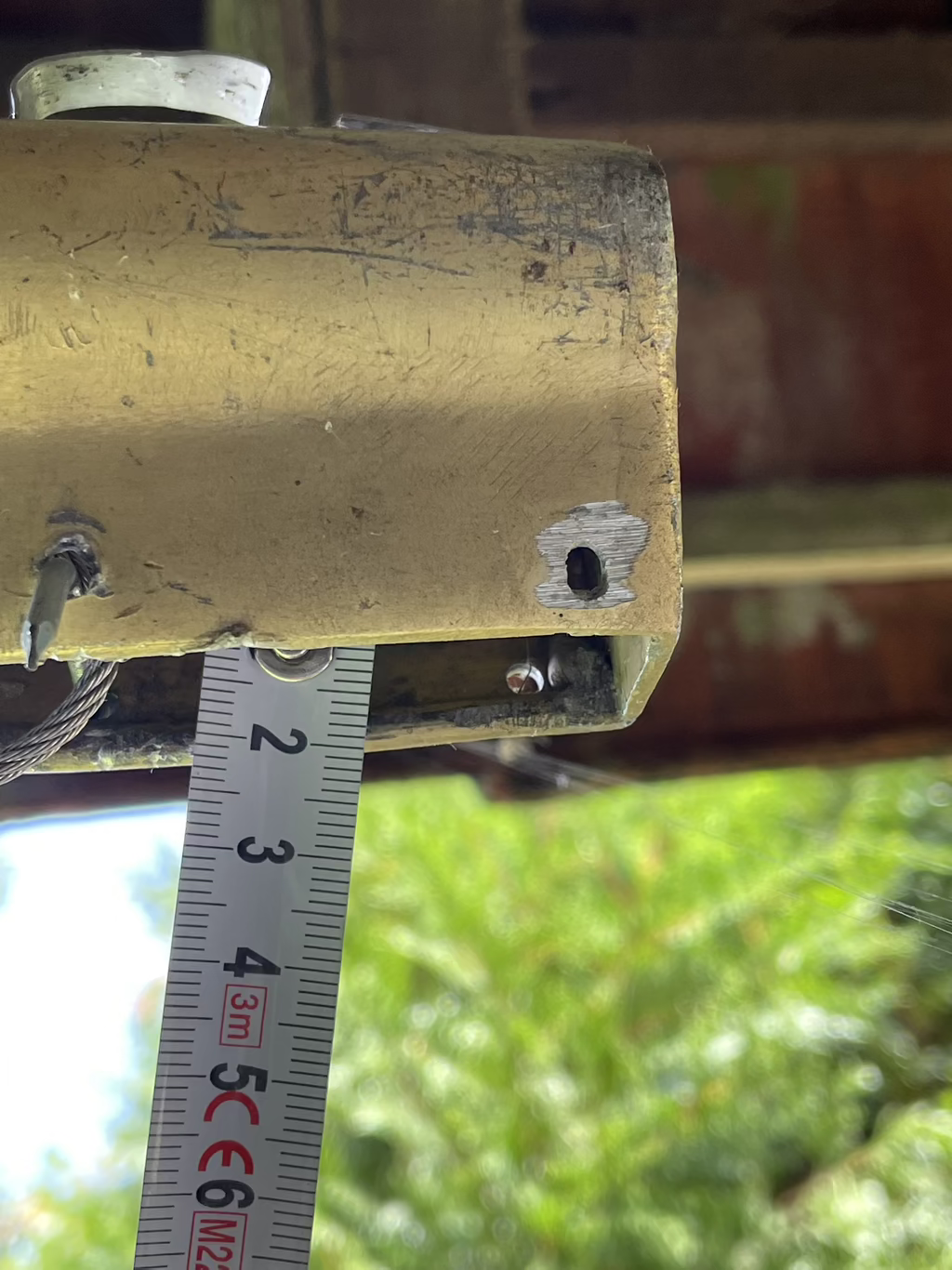

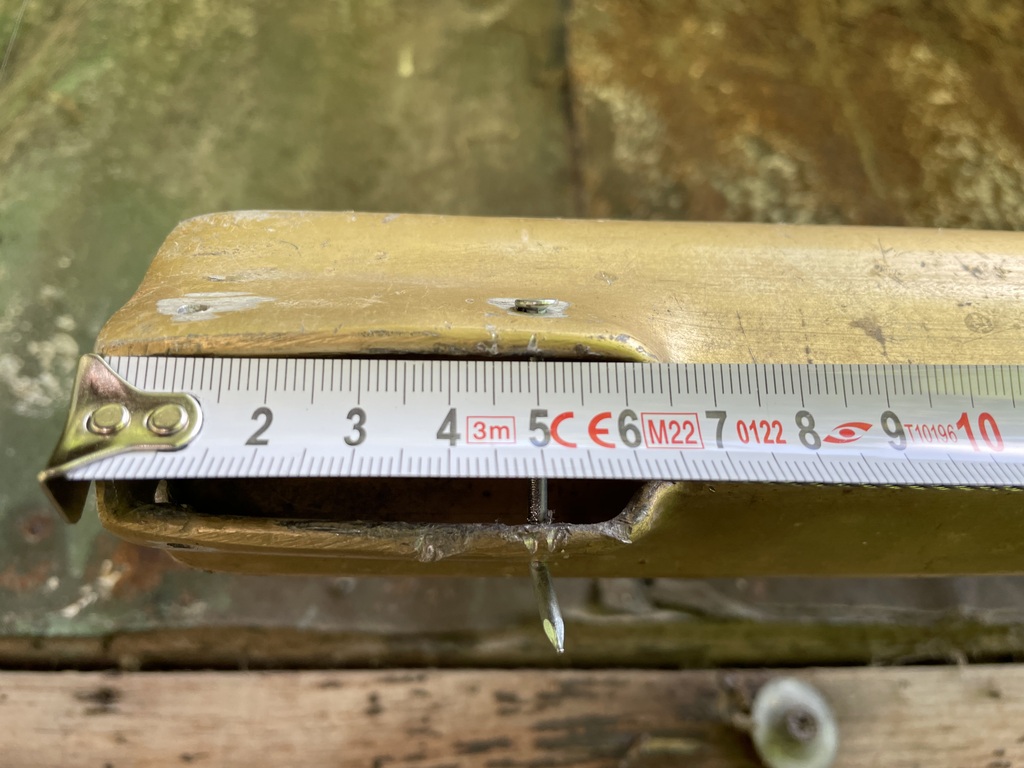

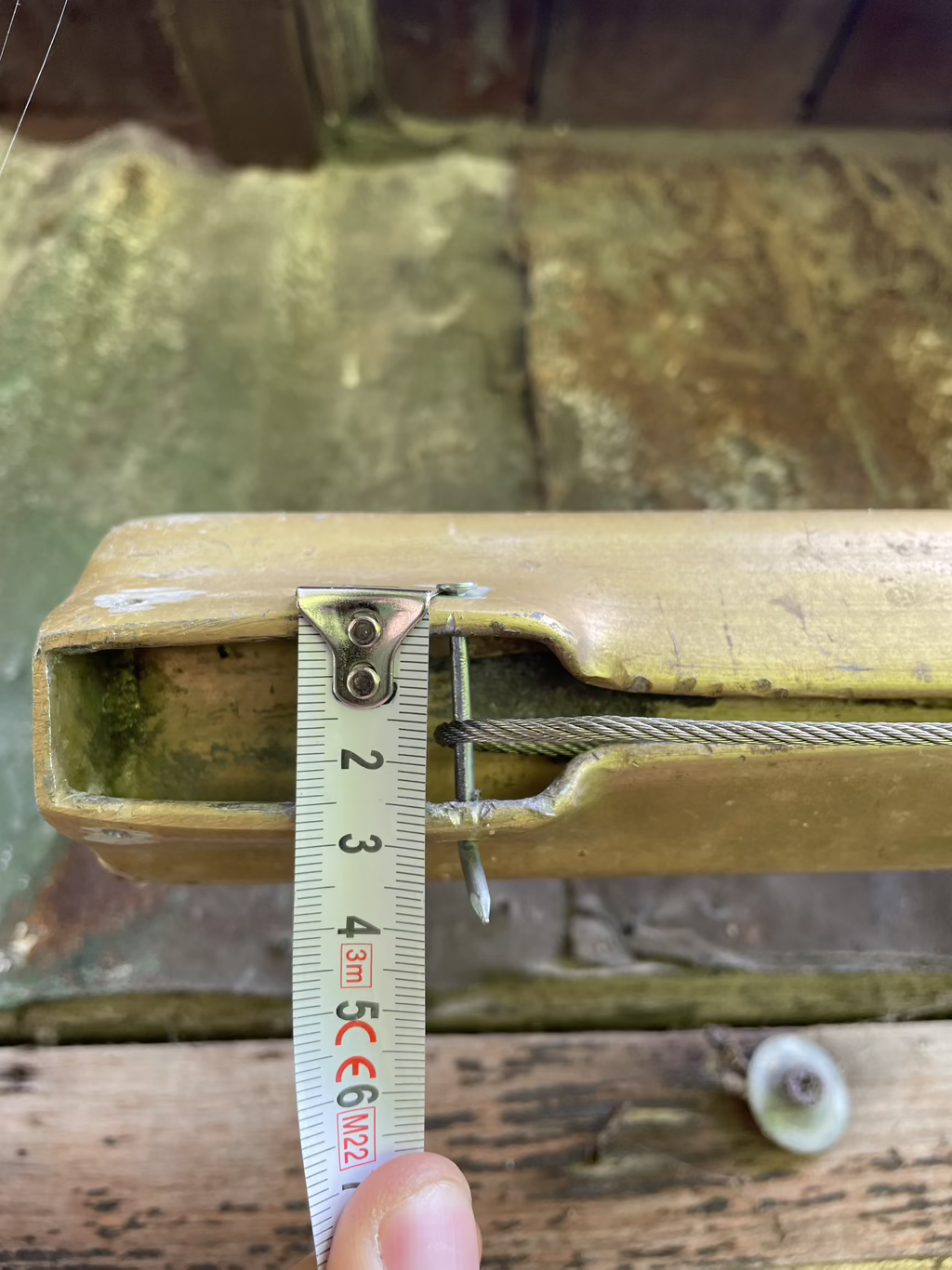

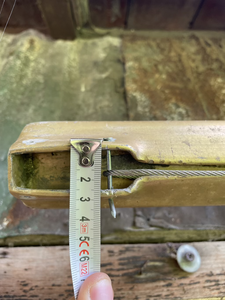

Je joins les photos de la tête de mât avec les dimensions.

Merci pour votre aide ^^

L'équipage
#Dériveurs#accastillage#470#mat
HubhedHubhed
13 oct. 2023
Lady_CLady_C
13 oct. 202313 oct. 2023

les fichiers .heic provenant d'Apple ne sont que rarement lisibles directement sous Windows.

HubhedHubhed
13 oct. 2023

Mince, je vais trouver une solution

PolmarPolmar
13 oct. 2023

Il serait aussi nécessaire de connaître la profondeur disponible pour que le réa puisse tourner (distance entre trou pour l'axe et le fond de l'engoujure).

matelot@17523matelot@17523
13 oct. 2023

Bonjour,
ce forum est spécialisé dériveurs, et de nombreux 470 y sont rénovés:
www.forumvoile.com[...]dex.php

HubhedHubhed
13 oct. 2023

Je n'ai pas pensé à prendre ces dimensions là. Le bateau ne se trouvant pas chez moi, je n'ai pas la possibilité de les prendre prochainement. Mais merci pour la réponse ! 🙂

belledeslackbelledeslack
13 oct. 2023

Ça en a la couleur.... mais ça ne ressemble pas vraiment à une tête de mat Proctor.
Le réa etait en alu, de mémoire diamètre 25 mm environ ,l'axe un boulon de 4, avec une entretoise inox.
Regarde en bout de bôme, il y avait le même genre de montage pour étarqué la bordure de gv

HubhedHubhed
13 oct. 2023

Merci pour ta réponse !

Je regarde cela dès que possible. Je pense que ça va m'aider à trouver le bon réa !

FregoliFregoli
14 oct. 202314 oct. 2023

Le fait qu'il y ait deux trous semble montrer qu'il y avait une pièce encastrée portant le réa et pas simplement un réa...
Ca s'appelle une boite à réa...

HubhedHubhed
15 oct. 2023

Oui, ça ressemble à un emplacement pour une boite à réa. je me suis déjà reseigné, je ne trouve pas le model correspondant. Je trouve principalement des boites à réa pour drisse de foc

FredericLFredericL
15 oct. 2023

50 ou 60 ans après, il ne faut pas espérer trouver des pièces d'origine en bon état.
Je pense que le montage devait ressembler à quelque chose comme ça avec l'axe du réa ne traversant pas le mât: www.windsport.co.uk[...]-02115/

belledeslack:Oui' mais avec un réa alu cause drisse inox...·le 15 oct. 13:56
Addiction:Oui c'est le profil du mat qui maintient l'axe·le 15 oct. 13:59
Addiction:C'est le même genre de pièce en pied de mat mais à deux réas, l'axe inox et l'aluminium des réa et de la cage ont tendance à se souder, c'est sans doute pour cela que la boîte a réa du haut a été supprimée , et remplacée par le joli clou !·le 15 oct. 14:16
Ajouter un commentairePublier
AddictionAddiction
15 oct. 2023

Ça ressemble à un mat Proctor (couleur et ouvertute de la gorge) mais bien antérieur au modèle D habituel qui possède un retreint plus prononcé, peut être que chez Paris voile ou Nénuphar quelqu'un aura la réponse, les quatre trous font penser qu'il y avait un boîtier rapporté dans l'ouverture de la gorge, habituellement c'est plutôt une pièce de fonderie à l'extrémité du profil qui contient de réa , le réa à besoin de joues parallèles pour bien fonctionner

belledeslack:Peut être un Proctor alpha·le 15 oct. 13:57
belledeslack:Sur le site de l'as 470 il existe un onglet 470 old.... , avec d'ailleurs une discussion sur un pb de têtière de mat , mais d'après la photo c'est pour un zspar·le 15 oct. 13:59
Ajouter un commentairePublier
belledeslackbelledeslack
15 oct. 2023

Tete de mat Proctor, mais de 505...

luc971:je pense que le plus simple est de mettre un réa plastique sur un axe mais surtout de remplacer le câble par du dynema qui n'usera pas le réa·le 16 oct. 14:03
Ajouter un commentairePublier
CHADO alainCHADO alain
16 oct. 2023

Appelle et envoie les photos à Paris-Voile, le spécialiste du dériveur. Site: paris-voile.fr

J-MarcJ-Marc
16 oct. 2023

Il y avait effectivement une boîte à réa, maintenue au mât par quatre rivets.
Tu peux avantageusement remplacer celle-ci par une petite poulie à billes Harken Micro bloc, simple, à réa de 22mm que tu peux fixer avec du dyneema fin dans des trous bien arrondis perçés dans la tôle au dessus ou, mieux, par un petit pontet inox dont tu fais passer uniquement l'arceau dans un trou rectangulaire percé dans la tôle au-dessus. Tu fixes ensuite les deux pattes plates du pontet à la tôle avec deux petits rivets.
Il faut alors impérativement mettre une drisse de GV textile pour ne pas abîmer le réa de la poulie. Il y en a de très bonnes maintenant avec une âme en dyneema.
