Possesseurs de garmin 720S

Si seuls les fils bleu et marron sont connectés, il manque la masse, fil noir (ground) à connecter sur la pin 5 de la DB9.

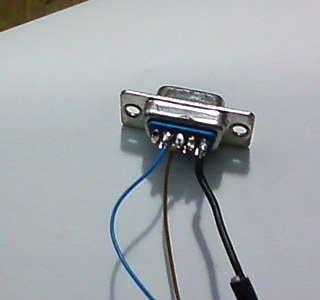

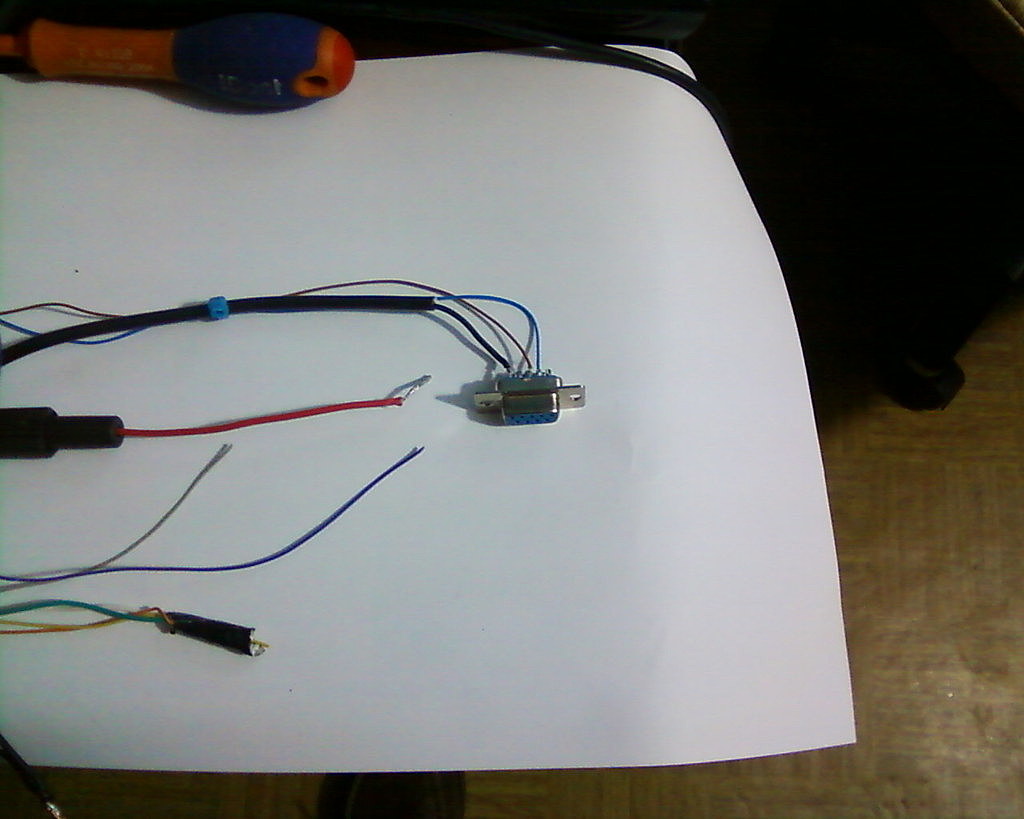

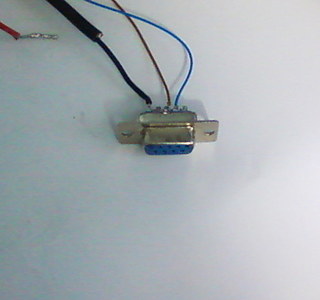

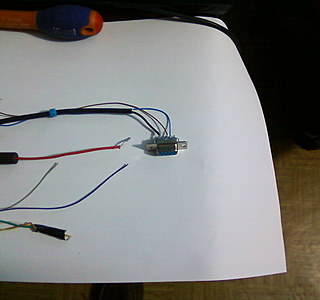

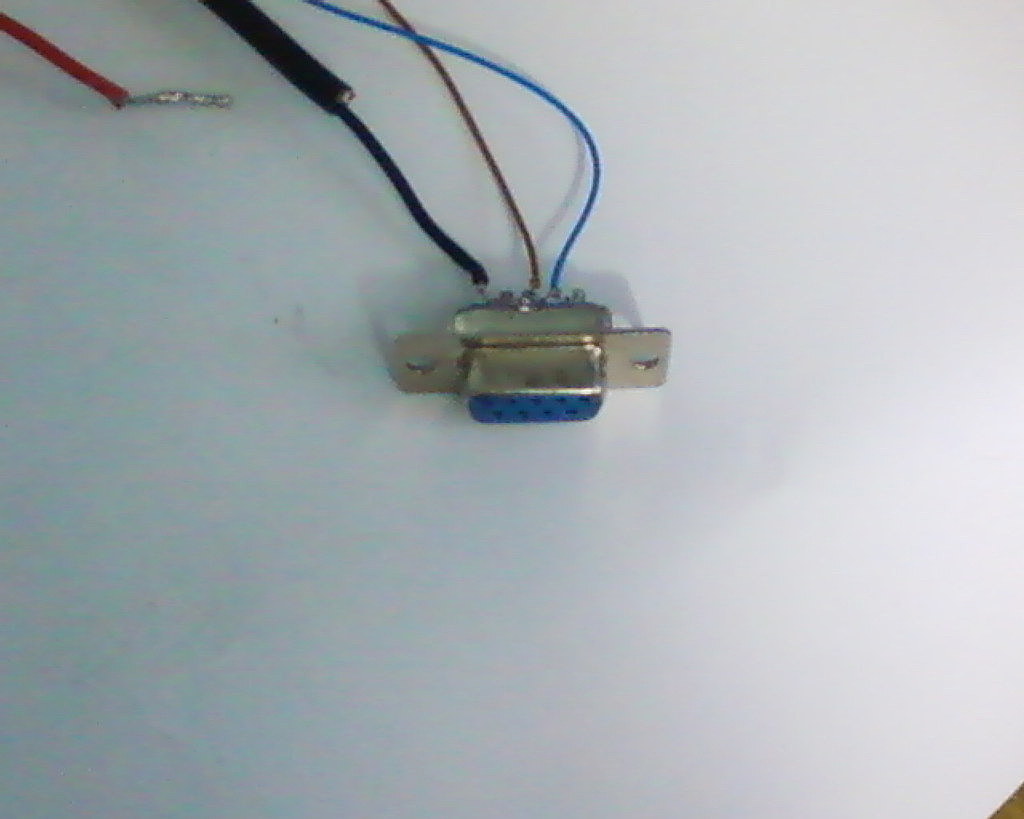

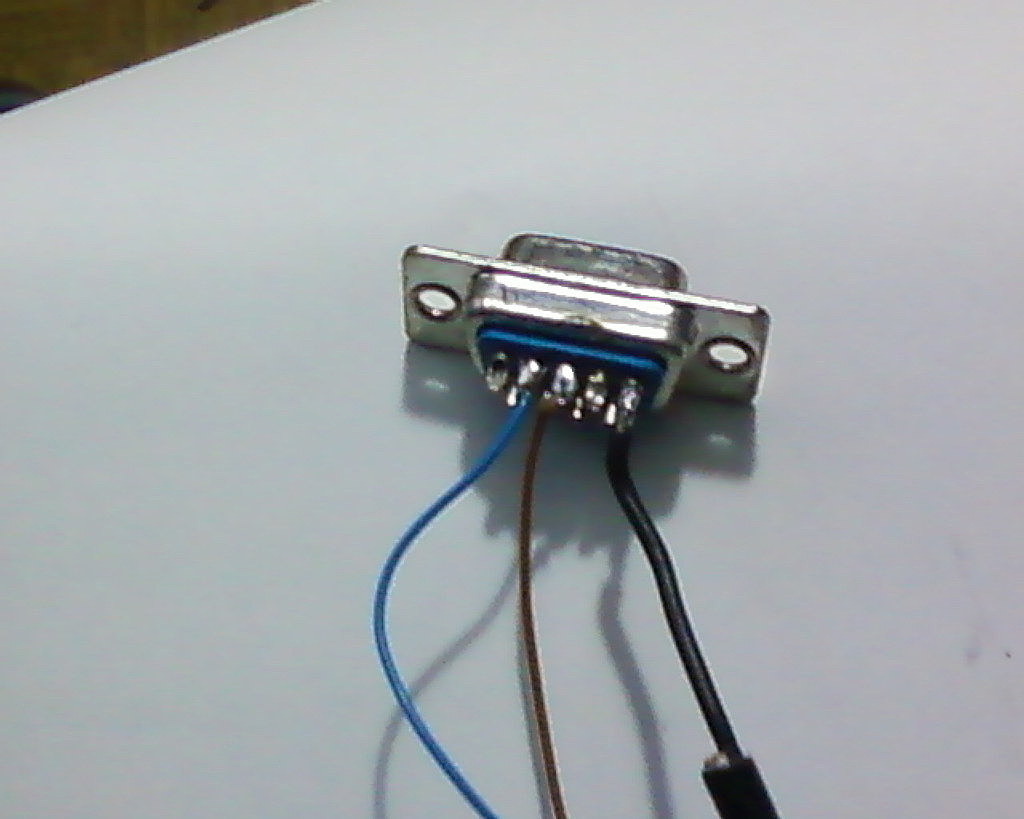

Pourrais-tu joindre une photo de la connexion des 3 fils sur la DB9 ?

A priori tes connexions semblent bonnes.

Sur le 720s re-vérifie bien la configuration NMEA0183 du port 1 comme c'est expliqué dans les Appendices du manuel du Garmin. C'est du bon matériel, si c'est bien configuré il n'y a pas de raison que rien ne sorte ;o)

Côté PC, je ne connais pas Homeport, mais il est très facile de vérifier ce qui arrive sur le port série/USB avec un outil comme Hyperterminal (si Windows XP) ou n'importe quel émulateur type VT100 (TeraTerm, etc...). Pour ce faire, via le gestionnaire de périphériques, repérer à quel port COM virtuel correspond la connexion usb, paramétrer l'émulateur sur ce port COM avec une vitesse de 4800 bps, 8 bits, 1 stop, pas de parité. Et voir si des phrases NMEA s'affichent..
Si il n'y a rien c'est sans doute un problème avec le convertisseur.

Pour tester le bon fonctionnement du converstisseur série/usb, tu peux faire ceci:
Sur une autre fiche femelle DB9, court-circuiter les pin 2 et 3. Connecter le convertisseur au pc, Démarrer l'émulateur VT100 dont il question ci-dessus, le configurer sur le bon port COM et désactiver l'echo local (la vitesse n'a pas d'importance). Les caractères tapés au clavier ne doivent pas apparaître dans la fenêtre de saisie.
Puis connecter la fiche DB9 femelle avec les pin 2 et 3 en court-circuit sur la fiche mâle. Dès ce moment les caractères tapés au clavier doivent s'afficher. On fait bêtement un aller-retour. Si tu as ce comportement là, ton convertisseur RS232/USB est bon.

Voilà quelques pistes....

Bonjour,
Donc retour d'infos de Garmin, super sympathique :pouce:

Il n'est pas nécessaire de connecter le 720s au PC avec Homeport il ne le reconnait pas, c'est pas prévu pour :lavache:

Question: comment fait t’ont pour les mises à jour?
Simplement Monsieur, il faut une carte SD que vous allez charger sur le site, vous télécharger le fichier, deux clics gauche, on ouvre , on charge sur la carte, on met la carte dans le 720s est on transfert :scie: :scie: :scie:
Une autre question ? Je peux!!!

Voili voilou , deux jours avec hyper terminal à guetter les phases MNEA0183, inverser les branchements, tous çà pour rien
:-( . Mais rien non plus dans le manuel, ni dans Homeport.
Un additif d'information serait-il pas le bienvenue?:reflechi:

Bonne journée à tous.
Jean Luc

Dans la doc Homeport il est bien dit qu'il faut connecter l'appareil avec un cable USB
Oui, mais pour d'autres GPS Garmin, mais pas 720S!!!
Par contre, le câble série => USB sert à lire les phrases MNEA 0183 après comment s'en servir :lavache:
