Position remontage faisceau échangeur MD2020D

Bonjour
Fin d'année, je vais remonter le faisceau dans l'échangeur.

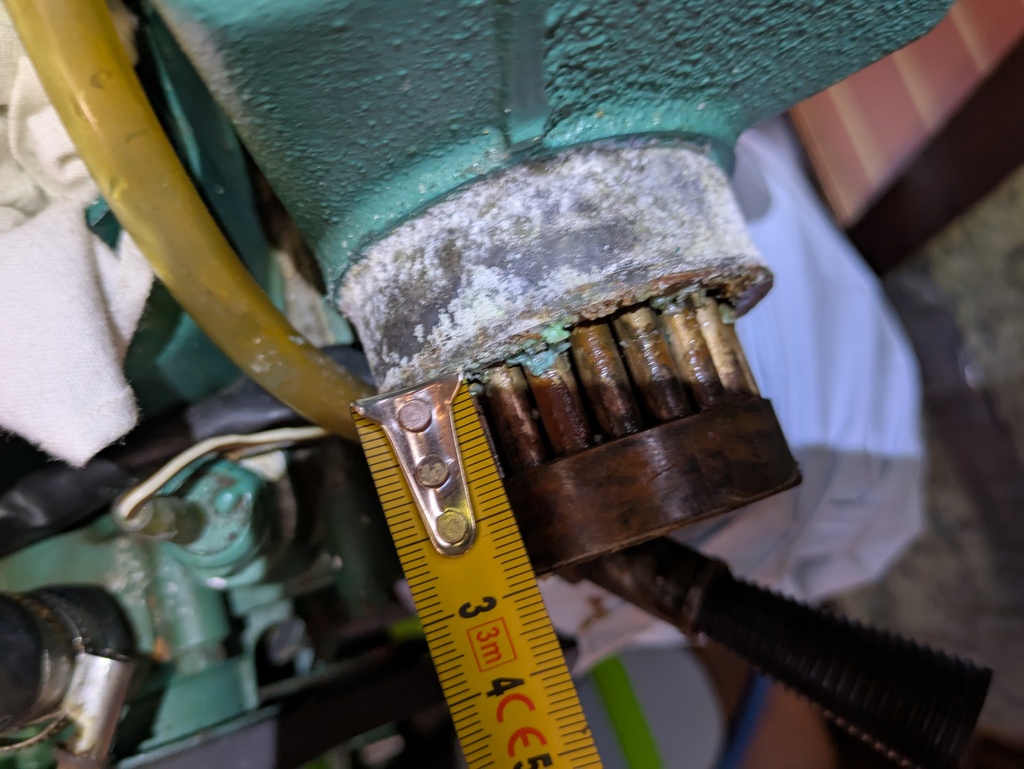

Pouvez vous me confirmer les cotes mesurées au démontage, voir photos ?

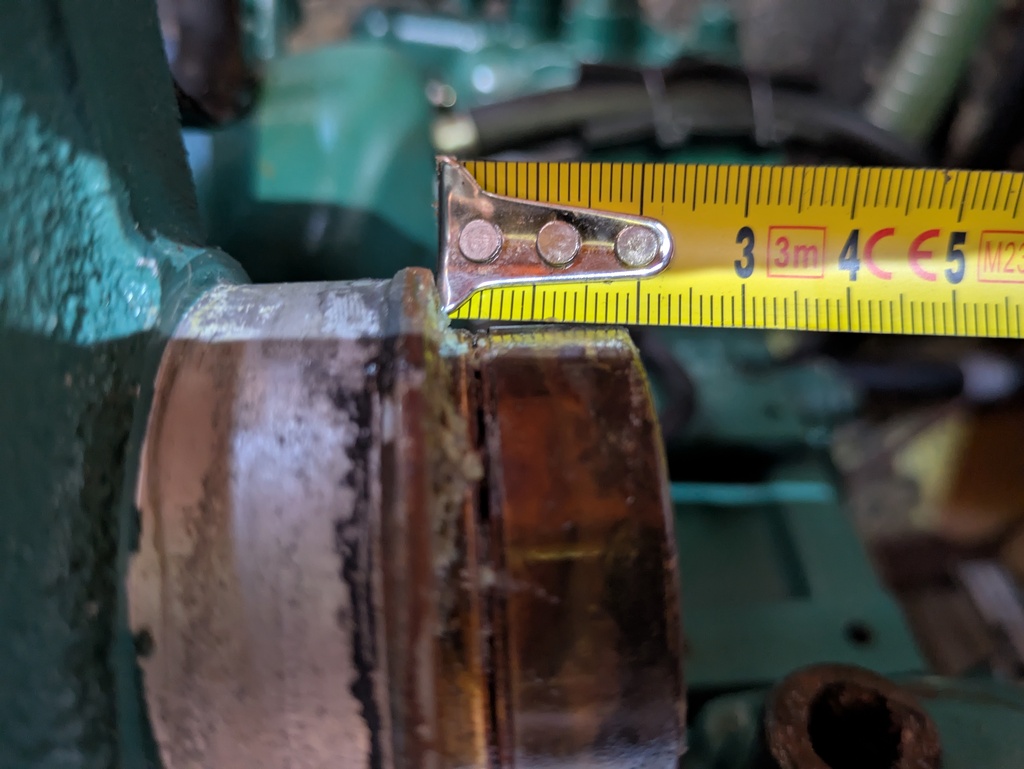

30 mm coté entrée et 20 coté sortie.
Pourquoi n'est il pas monté symétrique puisque les capuchons et la longueurs des embouts sur l'échangeur le sont ?

L'équipage
#Mécanique#volvo
echangeur.pptx
Dimt01Dimt01
1h
Dimt01Dimt01
24m

apres remontage trafiqué avec les photos que j'avais (le bateau est a 1000kms) il me semble que les embouts ne sont pas symetriques. Il faut avoir cet écart de 10 mm pour avoir les capuchons idem.
Me gourre-je ?
Le trait bleu fait la meme longueur

empilage echangeur.pptx
QuizasQuizas
18m

salut,
"Pourquoi n'est il pas monté symétrique"

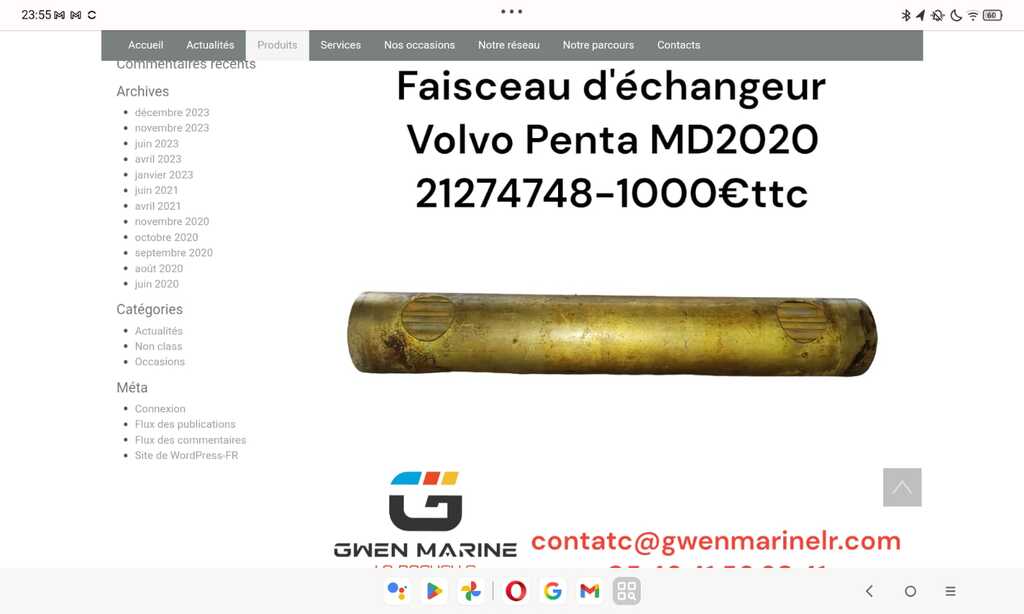

parce que en principe de mémoire il y a des "lumières" sur le faisceau
qui doivent tomber à peu près en face d'entrées / sorties du bloc échangeur
pour faciliter le flux donc sens de montage.
à voir et confirmer si tu a une photo du faisceau ...

LeMoko:@ Quizas cela dépend du modèle de faisceau, tu as des versions avec le "carénage et les trous comme tu l'évoques ou version sans carénage avec les tubes de faisceau bien visible.·le 08 déc. 23:23
Ajouter un commentairePublier
LeMokoLeMoko
3m

Bonjour Dimt

Au démontage comme il faut tirer sur les capuchons tu es sur que le faisceau n'a pas glissé.
Moi j'ai un 2030 avec les tubes visible, la pose est symétrique.

Le Moko
