portique Sun Odysee 35

Bonjour,

je voudrais installer sur mon Sun Odyssee 35 un portique en Inox 316.(voir dessin)
En me promenant le long des quais,je n'ai vu que peu de portiques montés seulement sur le plateau arriere. Peut etre y a t'il une bonne raison???.Merci de m'aider avant que je fasse mon caprice et depense encore des Roros pour rien

L'équipage
------
11 déc. 2007
daniel13/73daniel13/73
11 déc. 2007
0

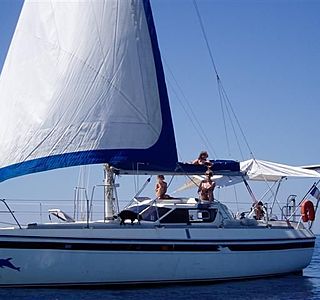

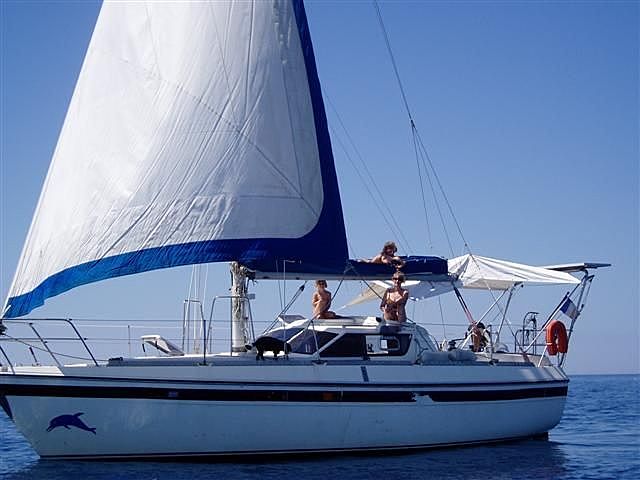

manque
le dessin et une ou deux photos du boat

Répondre
------
11 déc. 200716 juin 2020
0

Portique sun Odyssee

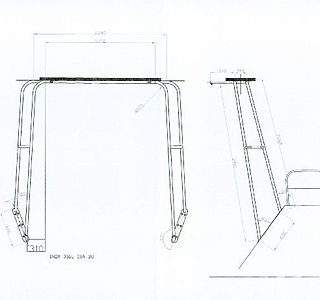

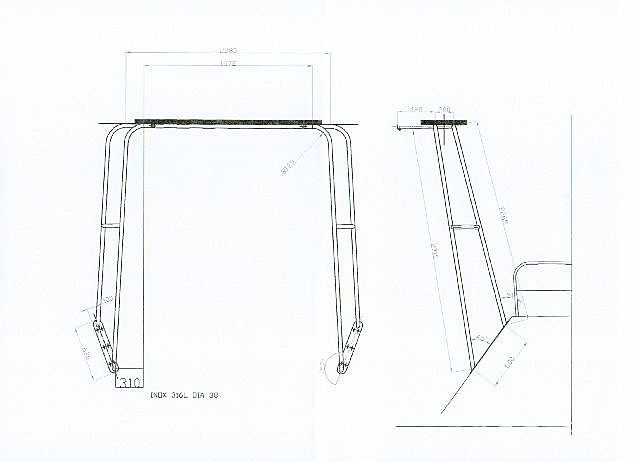

Ok le voila, j'espere que ca va passer!!

Répondre
y-pairaulty-pairault
11 déc. 2007
0

S.O 29.2

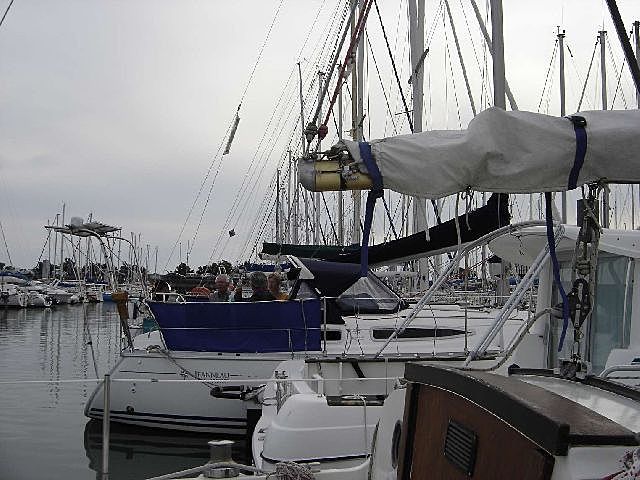

Voila ce que j'ai fait ...

Répondre
y-pairaulty-pairault
11 déc. 200716 juin 2020
0

2éme essai
j'éspere

Répondre
------
11 déc. 200716 juin 2020
0

portique Sun Odyssee 35
Merci pour la photo.
Le Portique que je compte fabriquer devrait prendre seulement appuis sur le tableau arriere, et pourrait me servir aussi de bossoirs pour ma petite annexe.
qu'en pensez vous??

Jean Pierre

Répondre
y-pairaulty-pairault
11 déc. 2007
0

portique
j'ai fixé les barres principales au balcon arriére, et les barres de maintien sont visées par une platine sur les bords de la jupe , une barre transversale relie babord a tribord et j'ai installé dessus 2 panneaux solaire de 45 w , et je peux aussi lever mon annexe .

Répondre
y-pairaulty-pairault
11 déc. 2007
0

personnellement
je donnerais un peu plus d'angle sur l'arriére , se sera plus facile pour lever l'annexe .

Répondre
JPFJPF
11 déc. 2007
0

Portique sun Odyssee
OK merci je vais faire ca!!!

Jean Pierre

Répondre
daniel13/73daniel13/73
11 déc. 2007
0

pas necessaire
de faire un doublon d'explications celles présentées sont on ne peut plus top sauf ne pas oublier les contreplaques

Répondre
JPFJPF
11 déc. 2007
0

bien compris
Merci bien

Répondre
pierre 2 the minimalistpierre 2 the minimalist
11 déc. 200716 juin 2020
0

je met une
petite tof

Répondre
pierre 2 the minimalistpierre 2 the minimalist
11 déc. 2007
0

a mon avis
il faudrai quand meme faire une reprise d'effort sur l'avant !

Répondre
cyril2marscyril2mars
03 jan. 2008
0

portique Sun Odysee 35
Il me semble que les points d'ancrage des deux arceaux sont trop proches. La résistance globale serait bien meilleure en éloignant les fixations du premier. Voir aussi quelle charge va être appliquée.

Répondre
------
03 jan. 2008
0

suite----------
mécaniquement parlant, le contreventement longitudinal comme transversal est tout à fait correct, u peu plus d'inclinaison vers l'arrière serait plus confortable pour décoller l'annexe, mais si tu la laisse pendue avec moteur, la composantes des forces est meilleure sur ton dessin
une bride, amovible éventuellement, vers un balcon te donnerait un complément de résistance
je confirme, ne mégote pas sur les contreplaques internes, collées à la choucroute si tu veux (cp marine ou plaques de plyester genre chutes de découpe à récupérer dans les poubelles des chantiers!)

Répondre
