Portique pour Gibsea 106

Quelqu'un aurait-il un plan de portique pour Gibsea 105 ou 106? J'ai le soudeur, le cintreur, manque l'inox. Quel diamètre et épaisseur (33,7 et 2 mm?)pour un portique supportant une annexe?
Merci

L'équipage
04 déc. 2012
27 jan. 2013
0

Salut j'ai un plan pour un portique a fixer sur balcon d'origine avec bossoir intégré si tu es intéressé je te l'envoie par mail ...

10 août 2013
0

Bonjour ,
Merci pour les plans .
Je viens de faire réaliser le portique qui est parfaitement adapté au support des deux panneaux solaires de 60W.
Il convient aussi à la manœuvre du moteur HB de 2,5CV mais je n'ose pas encore l'utiliser pour monter l'annexe .

24 août 2013
0

Bonjour,
de rien est il possible d'avoir une ou deux photos car je n'ai jamais pu le faire faire car les chaudronniers sont bcp trop gourmands par chez moi.
Merci d'avance.

15 nov. 2014
0

Bonjour
Quoi de neuf depuis ce post ? Est ce que tu as enfin hissé ton annexe sur le portique ? Et il t'a coûté combien ce bijou ?

Merci

ci dessous mon post de ce jour à lothoewyn
Bonjour
Juste quelques questions.... car je projette un portique pour mon gibsea 105; (actuellement à Monastir où j'ai sollicité un PRO de la question pour un devis avant réalisation)
1/ ton portique est fixé sur le balcon ARR. OK. Sans ajout de renforts vers le tableau arr (ce qui rajoute encore des tubes), est-il assez costaud pour porter une annexe (AX3) ?
2/ peux tu me donner un coût approximatif pour ta réalisation ?
3/ diamètre des tubes (au moins 25mm ou identique à celui du balcon pour des raisons esthétiques ?)

Merci d'avance pour les réponses

27 jan. 2013
0

bonsoir lothoewyn!
trouver le plan d'un portique joli et fonctionnel, c'est rare!
je serais aussi preneur!
cordialement : :pouce:

28 jan. 2013
0

Bonjour lothoewyn,
Je suis très intéressé également pour mon Gibsea 105, je cherche une solution depuis un moment
Merci de me le passer par courriel.
Bien Cordialement .
Jean

28 jan. 2013
0

Bonsoir Lothewyn

Je suis également trés trés interessé par un plan de portique s'adaptant aux balcons arrières d'origine, car je fais actuellement refaire mes deux balcons aprés un petit sinistre.
Si c'est possible, merci de me faire passer ce plan par courriel.
Trés cordialement

Mentalo

28 jan. 201316 juin 2020
0

Le mien vient de MPI.

Il est en tube de 25 mm, mais pour suspendre une annexe, il faut du 30 mm.
www.bateau.net[...]_7.html

28 jan. 201316 juin 2020
0

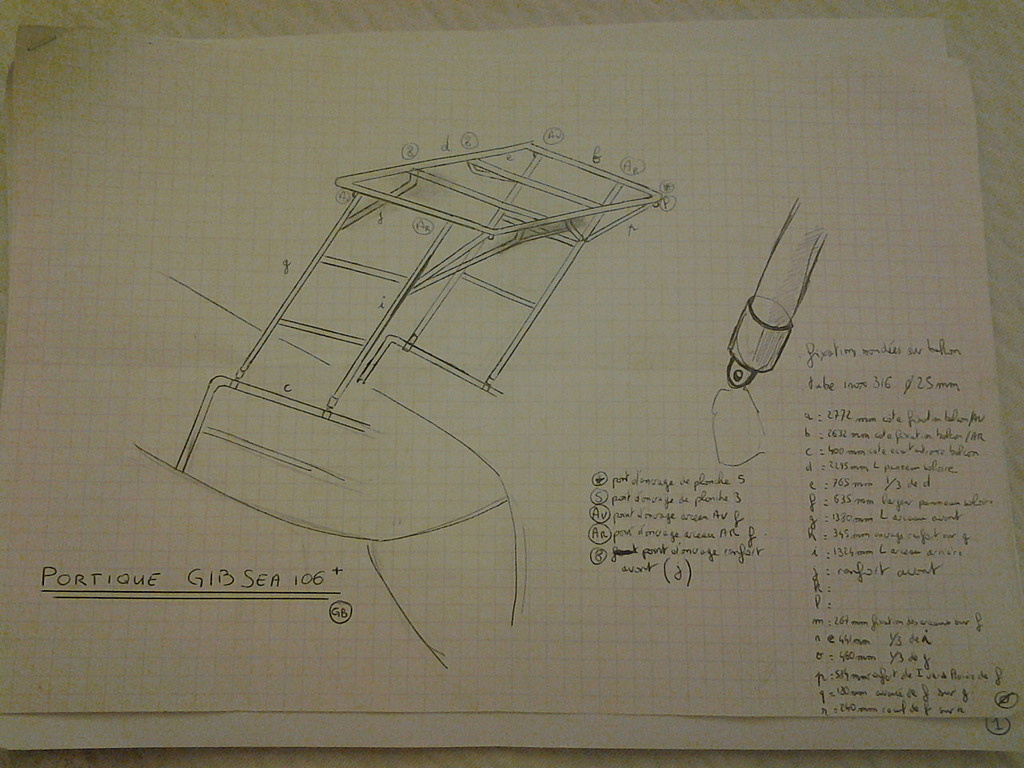

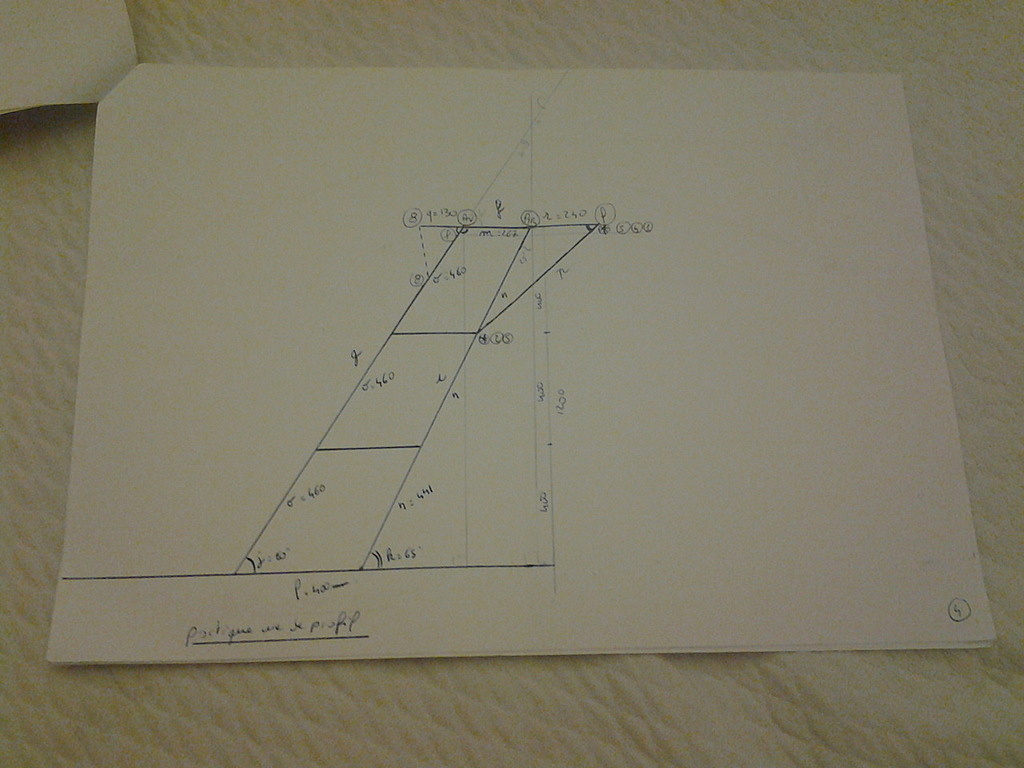

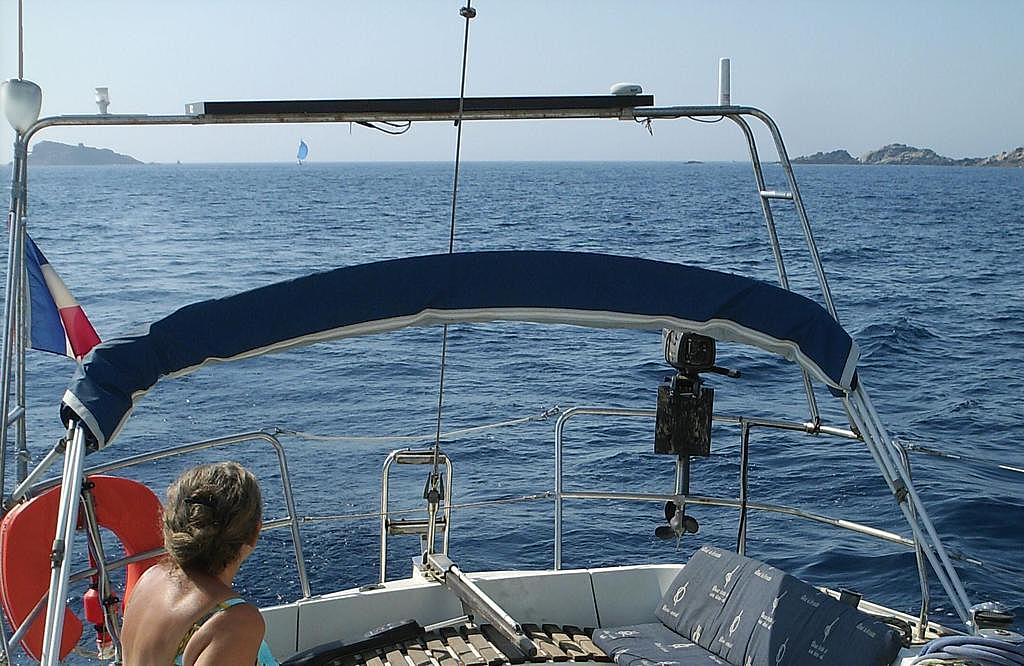

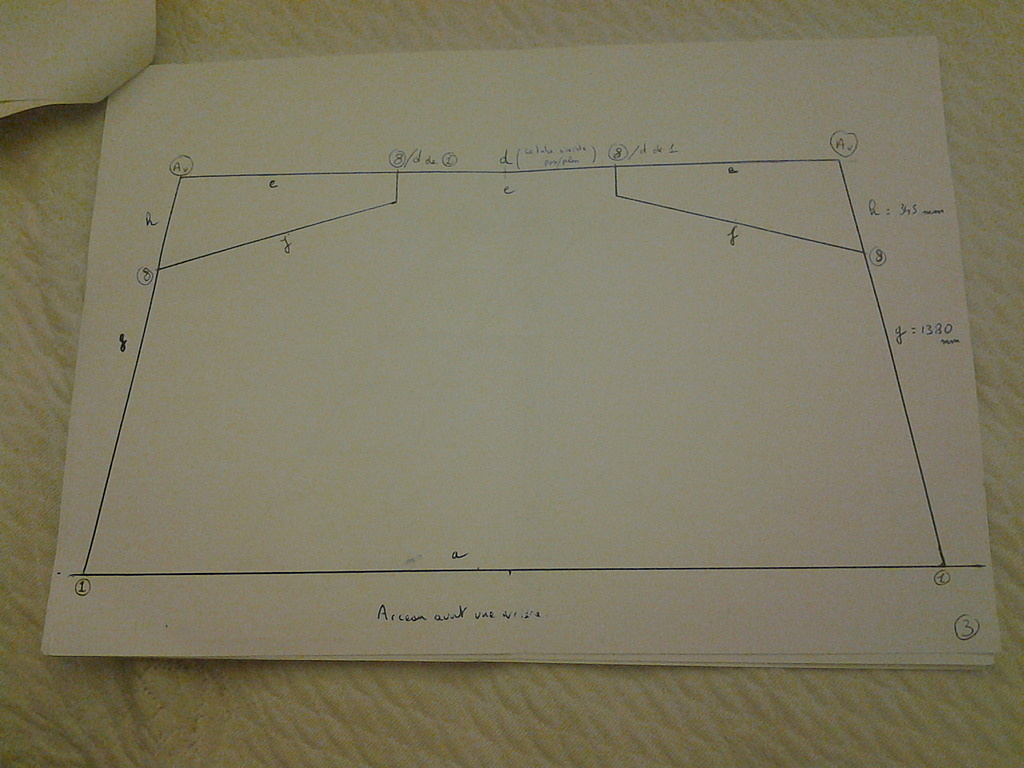

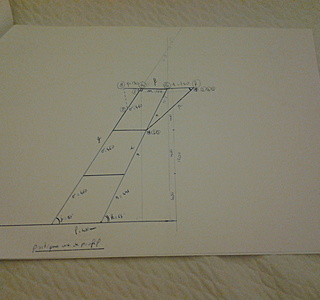

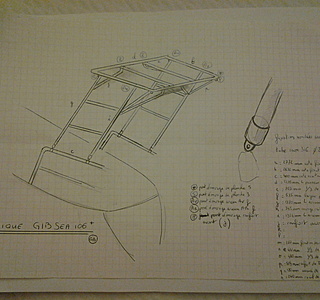

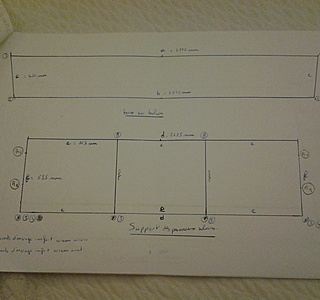

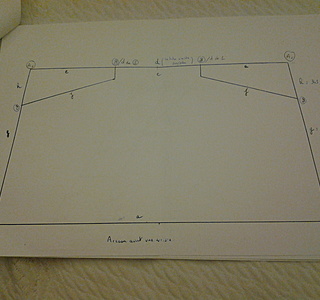

Bonsoir à tous ci-joint les photos de mon portique.
Trop de monde me demande de l'envoyer par mail donc pour plus de rapidité je vous propose de le mettre directement en ligne.

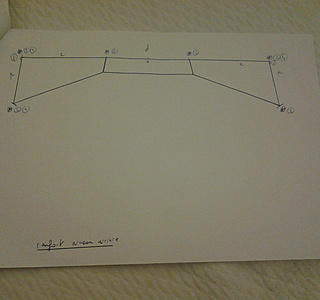

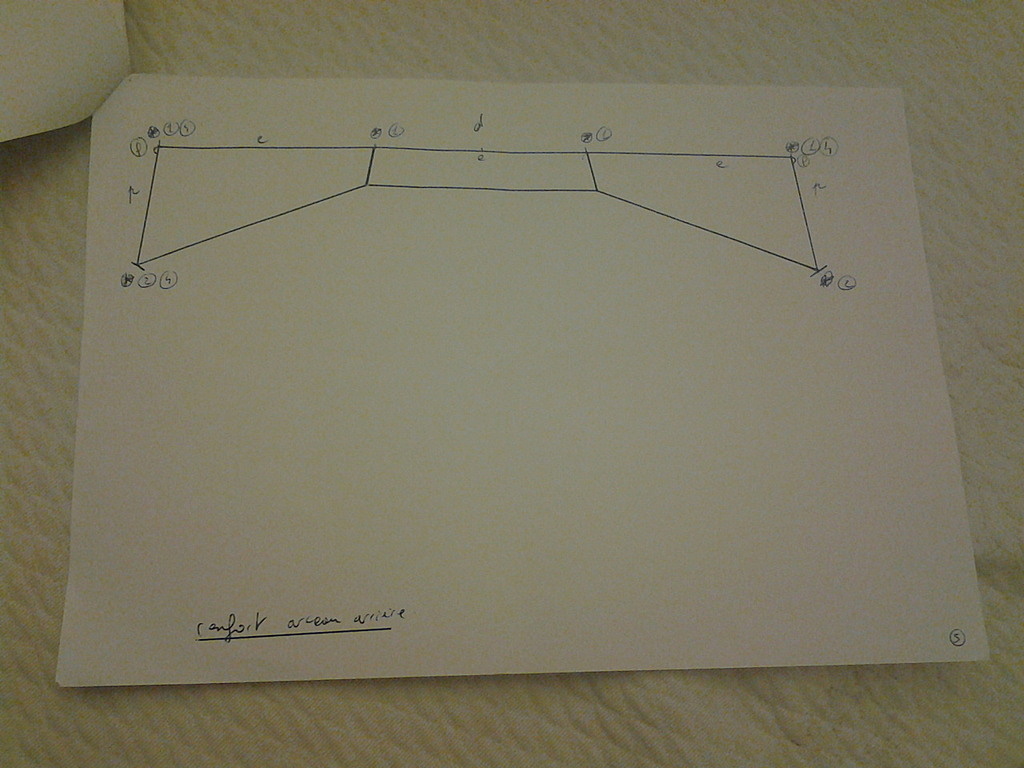

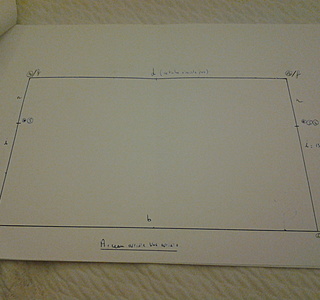

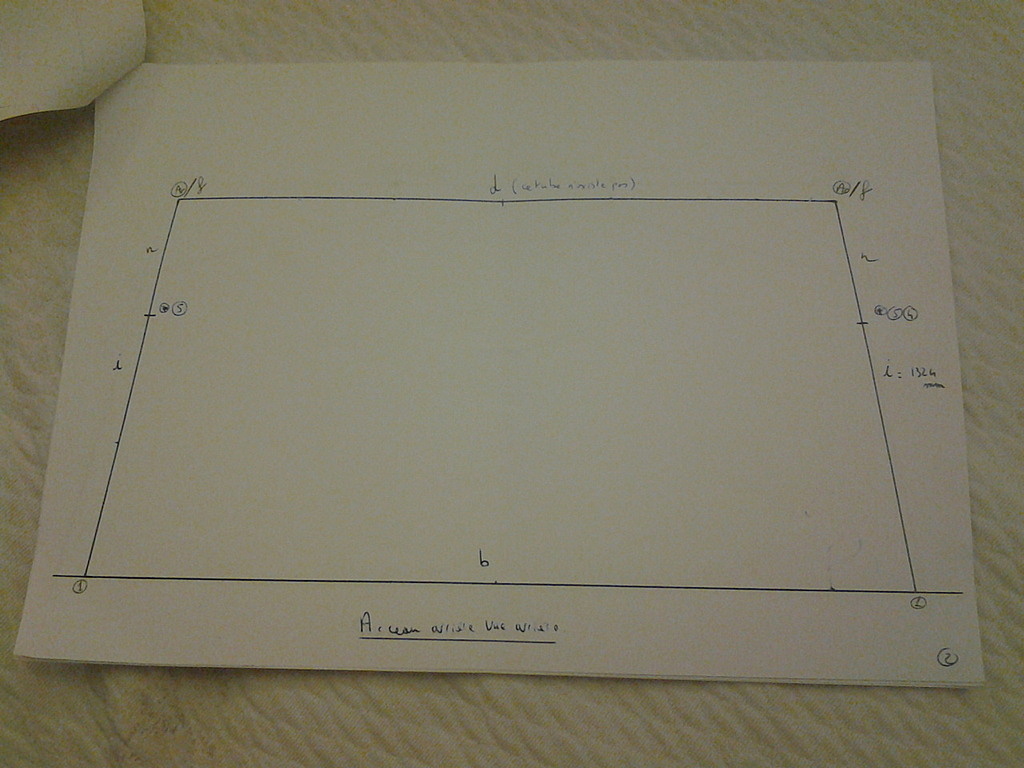

La planche "renfort arceau arrière" mérite une modification car trop de soudure au point * 2 4

PS: Si vous connaissez un soudeur en région PACA qui a des prix corrects merci de me faire parvenir l'info.
Amicalement.
Lothoewyn

15 nov. 2014
0

Bonjour
Juste quelques questions.... car je projette un portique pour mon gibsea 105; (actuellement à Monastir où j'ai sollicité un PRO de la question pour un devis avant réalisation)
1/ ton portique est fixé sur le balcon ARR. OK. Sans ajout de renforts vers le tableau arr (ce qui rajoute encore des tubes), est-il assez costaud pour porter une annexe (AX3) ?
2/ peux tu me donner un coût approximatif pour ta réalisation ?
3/ diamètre des tubes (au moins 25mm ou identique à celui du balcon pour des raisons esthétiques ?)

Merci d'avance pour les réponses

29 jan. 201329 jan. 2013
0

Merci pour les photos mais je n'arrive pas à lire les annotations (cotes, angles...). Pourrais-tu scanner tes plans. Sinon merci tout de même!

0

en cliquant sur la photo ouverte dans le cadre noir on peut l'ouvrir denouveau dans le navigaeur et là on peut encore la grandir un peu et cela devient lisible

Hubert, de Cherbourg

29 jan. 2013
0

je suis désolé pour la qualité des photos je les re-scanne ce week-end avec un vrai scanner.
Lothoewyn

31 jan. 2013
0

No problem. C'est déjà sympa.

Lionel

30 jan. 2013
0

Pas de pb. Merci pour ton aide.
Ginès

31 jan. 2013
0

Pour ma part, je suis contre une fixation sur le balcon si on veux du solide.
Pour le choix du diametre du tube deux éléments à prendre en compte :
- cintrer des tubes nessesite de l'outillage spécifique pour chaque diametre de tube. Donc fait un point avec ton cintreur pour voir quel diametre il peu travailler.
- le 30mm présente l'avantage de pouvoir y fixer des accessoire avec la quincaillerie standard. Donc diametre à utiliset au moins pour des renfort...

31 jan. 2013
0

La fixation, tu la vois comment ? Pas sur le balcon, j'ai bien compris, d'autant que je suis d'accord. Moi j'aurais tendance à percer/boulonner (JAMAIS visser, ça finit par s'arracher).

31 jan. 201331 jan. 2013
0

Penser aussi à faire un gabarit avec des ferrures fines de ciment pour trouver la forme qui te conviendra le mieux

31 jan. 2013
0

Euh, c'est quoi des ferrures fines de CIMENT!!? Sinon, quelqu'un sait-il comment on peut gabariser le^portique pour pouvoir le fabriquer en fonction de l'attache sur le pont et la jupe et suivant l'angle donné (car je ne veux pas le fixer sur les balcons, cela ne me semble pas assez solide)?

31 jan. 2013
0

Des aciers pour armatures, donc! Genre diamètre 6 doux. Pourquoi pas. Faut essayer...

31 jan. 2013
0

fer à béton ?......

31 jan. 2013
0

Percer, étanchéité, contreplaque, boulon, écrou, contre-écrou. Non?

25 août 201316 juin 2020
0

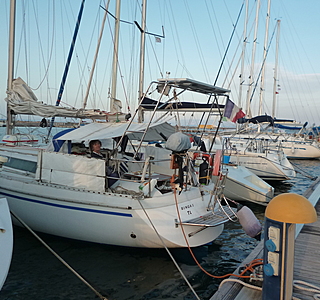

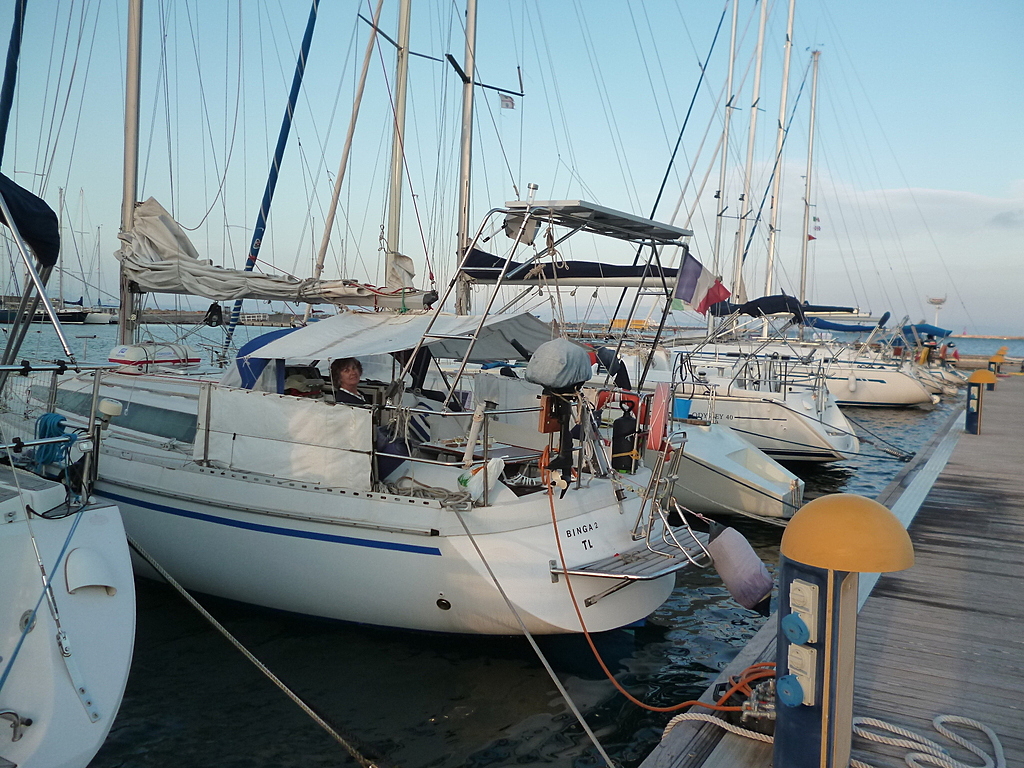

Bonjour ,

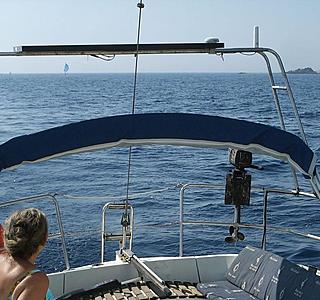

j'ai fait réaliser le portique selon les plans de lothoewyn et c'est presque parfait . j'aurais juste quelques modifs à proposer pour donner un peu plus de rigidité .
En plus de supporter sans problème les deux panneaux de 60 W , ce portique est adapté à la manœuvre du moteur HB .

25 août 2013
0

Super merci pour la photo. pour plus de rigidité je mettrai deux jambes de renfort qui se fixe sur le tableau arrière j'ai cela sur le mien et vraiment c'est super pour monter l'annexe car j'ai un bossoir en plus.
@+. Lothoewyn.

PS: a venir un chauffe eau solaire a monter sur le portique.

19 août 2016
0

Bonjour Lothoewyn,
Ton portique a super. A combien t'est-il revenu? J'ai trouvé un soudeur/cintreur mais il m'annonce 3 jours de travail...
Merci d'avance
