Portique pour éolienne avec silent-blocs

Bonjour à tous
je me demandais en refaisant le schéma de mon portique (pour 2 panneaux et une éolienne que je n'ai pas mais qui devrait être une aerogen 4 ou 6 au mieux) s'il ne serait pas JUDICIEUX (çà c'est pour énerver les rampants) de boulonner la plaque de support de l'aérogénérateur sur les tubes avec 4 silent-blocs plutôt que de la souder (pardon de la faire souder) et ceci en + du silent-bloc du matereau
Hé ?

:reflechi:

L'équipage
21 mai 2005
21 mai 2005
0

il semblerait
qu'on se pose les memes questions au meme moment !!!! C'est exactement ce que je pense faire pour filtrer au maxi les vibrations.... J'ai trouve des silents blocs a filetage inox et je vais faire comme ça!!

21 mai 2005
0

silents blocs a filetage inox
... ou ça ?

Merci :-)

21 mai 2005
0

Merci Yann
Le matériel agro alimentaire, on y pense jamais, alors que l'inox dans cette branche, c'est le matériau de base ! :-)

21 mai 2005
0

Merci Jean Michel,
mais je ne cherche rien pour l'instant...juste j'enrichis ma base de données, ainsi le jour où j'en ai besoin, je vais direct à la bonne adresse ! ;-)

22 avr. 2006
0

salut Gatsby
l'adresse pour tous ces travaux Dafrodis à Bouc bel Air à cote d'aix en provence tu auras tout ce que tu veux en metaux speciaux ceintrage de tube (25m/m max) soudures ectet même si tu fais un beau dessin bien coté ils coupent ceintrent soudent. Si ce n'est que qq points on peut faire nous même

21 mai 2005
0

Silent blocs
BOBET
Champagné-72
Fournisseur material agro-alimentaire pres du Mans.

21 mai 2005
0

Cadif
(Caoutchouc Diffusion) je crois avoir vu çà à Six Fours 83 (pas de catalogue détaillé sur le site)
J'irai voir Lundi si çà interesse quelqu'un je ferai un rapport .

Fred si tu veux me préciser quel genre tu cherche ?

:policier:

(en 1 exemplaire)

En fait mon problème c'est de trouver un soudeur inox dans le coin (Marseille à Hyeres) si quelqu'un a un tuyau .

22 avr. 2006
0

n'étant pas ingénieur ...
et allant me lancer dans l'opération mat éolienne sur silent-blocs, la question est = pour la plaque de support et pour amortir au mieux les vibrations :

  • triangle avec 3 silent-blocs
  • carré avec 4

???

merci de vos lumières (alimentées par le vent bien sur ;-)

22 avr. 200616 juin 2020
0

Merci, Daniel !
Mais je pense être tiré d'affaire !
Je garde l'adresse.
Pour nautilus, et amha
La forme du support importe peu;
ce qui compte c'est l'aspect symétrique, la qualité et le nombre des plots.
A noter un truc: un ami a eu un souci qui a failli se terminer par la perte de l'éolienne, par arrachement du caoutchouc.
En fait, outre la compression pour lesquels ils sont
faits, les silents blocks ne sont pas très costauds en cisaillement et arrachement.
La conclusion que j'en ai tiré, c'est d'ajouter sur mon support 2 boulons de sécurité ...

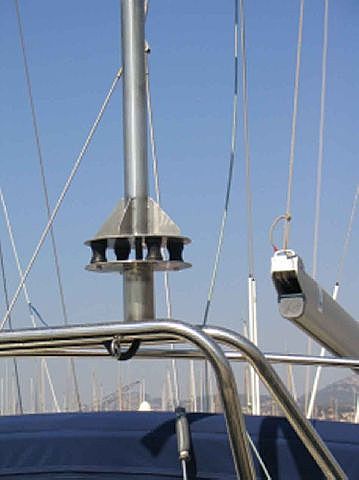

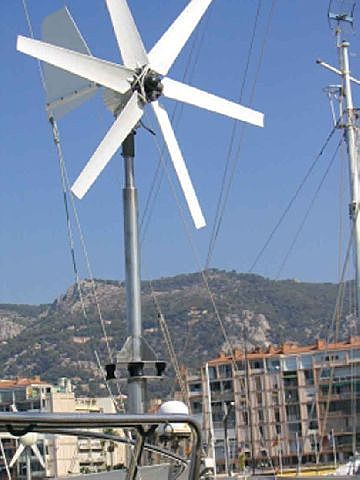

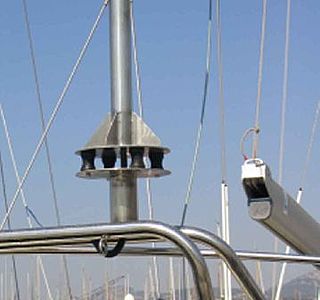

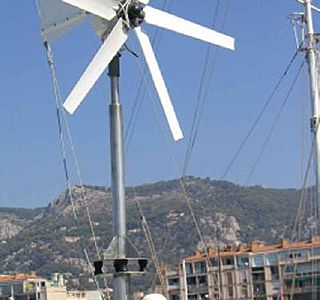

2 photos de montages pros...

22 avr. 2006
0

Sécurité...
Bah ! Mets 2 goupilles de sécu et tu dormiras tranquille....

22 avr. 2006
0

merci pour les photos
elels complètent ma collection de celles prises sur les ports du coin

mais ma question demeure = même s'il y a une symétri dans un triangle et dans un carré, ça n'est justement pas la même et l'objet de ma question !!! Les vigbrations sont-elles mieux amorties par un triangle ou un carré ??
Et puis d'ailleurs c'est peut-être totalement c.n comme question...:)

22 avr. 200616 juin 2020
0

et 2
...

22 avr. 2006
0

Symétrie
Ce qui importe AMHA, c'est bien la symétrie des plots, puisque ce sont eux qui transmettent la charge, donc s'il y en a trois ce sera un triangle, s'il y en a 4, un carré,...etc
Le matereau devra être au centre de cette figure, quelle que soit la forme du support...
Par exemple, si la plaque est circulaire, et qu'il n'y a que 3 plots, il faudra que ceux-ci forment un triangle équilatéral circonscrit au disque, etc...
Sauf erreur
;-)

24 avr. 2006
0

montage identique
à celui de Gatsby sur Mer Oceane : 4 pieds de mat de planche à voile . Le mat de l'Aerogen 6 etait plus court.... A partir de force 7 , cela me paraissait un peu insuffisant et j'avais envisagé d'ajouter au moins 2 autres plots.
Coté insonorisation c'etait parfait :-)
André

22 avr. 2006
0

silentbloc
Bonjour à toutes et à tous.
Je rebondis sur le rappel fait par Gatsby le patromal, sur la résistance à l'arrachement des silentblocs.
Silentblocs et tout va bien... C'est par cette formule que je vous interrogeais sur la tenue à l'arrachement des silentblocs de nos moteurs .Ayant découvert fortuitement le décollement du caoutchouc de son embase.Je me suis posé la question de ce qui aurait pu se passer à partir d'un certain angle de gîte ; le moteur ne serait sans doute pas resté en place .
N'ayant pas trouvé de silentblocs " sécurisés à l'arrachement " je me suis dépanné en posant un goujon dans la tige support et une grosse rondelle de retenue fixée par écrou freiné .
Les matériels posés sur silentblocs n'ayant pas vocation à faire des galipettes , connaissez-vous un fabricant ayant pris en compte cette éventualité ?

22 avr. 2006
0

ma petite experience...
mon mat d eolienne tient sur 4 silents blocs, en fait des diabolos de planche a voile.il faut prendre le modele a deux pas de vis de chaque cote.Marque Nautix, j ai trouve ca dans un magasin de planche a voile. A l'usage, ca me parait un peu trop rude, mais c est vrai que l eolienne est petite, et les diabolos neufs. Deux bras en inox supportent le mat de part et d autre, donc pas trop de risque de le perdre...

22 avr. 2006
0

Simple et original :
Vu sur un voilier anglais où je m'étonnais du diamètre apparemment exagéré du mâtereau… il s'agissait en fait de deux tubes l'un dans l'autre, le gros fixé sur le portique, et le plus petit fixé sur l'éolienne. Le vide entre les deux tubes étant simplement comblé avec du mastic silicone ! Indestructible et élégant !

_/)

22 avr. 2006
0

Pas bête du tout, c't'affaire
Ce qui m'étonne le plus c'est que ce soit un anglais!?
:jelaferme:

Ceci-dit pour pas de vibrations, il faut un paquet de mastic, non ?

22 avr. 2006
0

Very clever, Indeed !!!!
Ce qui prouve que tous les Anglais ne sont pas mauvais ....

Pour les anglaises, non plus ;-)

22 avr. 2006
0

Il m'a dit
avoir utilisé quatre cartouches...

En fait, il y a du mastic en haut et en bas, rien au milieu. Ce qui donne un "silentbloc" à chaque extremité du mâtereau.

J'appelerais cela des silentblocs "coaxiaux" ;-)

_/)

24 avr. 2006
0

Pas con du tout!!!!!!
voila des idées comme j'aime : toute simple, et pleine de bon sens avec un zeste d'astuce!!!
seul inconvenient : c'est un anglais qui l'a eu!!!! :-) :-) :-)

22 avr. 200616 juin 2020
0

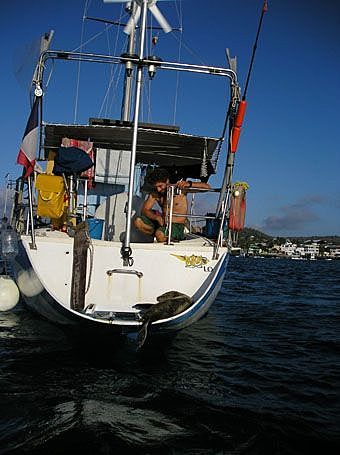

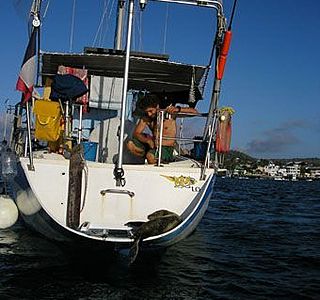

un seul silent block
pour moi, un diabolo de p.a.v. qui s'adapte nckel dans un mat de X4 de récup, et ça fait un main courante centrale pour descendre dans la jupe. Ammarage par brelage sur l'arceau avec tuyaux tricocalir fendus pour silentbloquer.
Voir tOF
Alex
