portique oceanis 411

je cherche un plan pour réaliser un portique support d'équipements et bossoir d'annexe pour mon oceanis 411, je suis intéressé également par vos expériences et conseils sur le sujet
merci

L'équipage
04 nov. 2007
04 nov. 2007
0

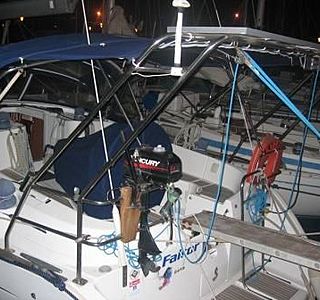

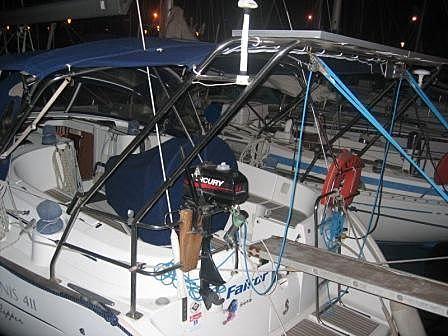

ci joint une photo
du mien

support de panneaux solaires, bossoir d'annexe, et permet de remonter la passerelle

mais je n'ai pas de plan, si tu passes vers marseille, tu peux venir prendre les côtes, ou je peux t' envoyer des photos plus détaillées

04 nov. 200716 juin 2020
0

...

:oups:

04 nov. 200716 juin 2020
0

portique oceanis 411
merci Falcor, j'habite en bretagne, donc difficile de prendre les côtes, as tu une photo de profil , quel est l'angle vers l'arrière , quelle hauteur par rapport au plancher du cookpit?
merci pour ta contribution

04 nov. 2007
0

les côtes d'un portique...
...seront fonction de celles du bateau. ;-)

Sur un plan esthétique, mais c'est mon point de vue.

L'inclinaison sur l'arrière ne devrait pas le faire dépasser du point le plus arrière de la jupe.

Sa hauteur ne devrait pas le faire dépasser la auteur de la bôme, mais permettre de passer dessous.

Sachant qu'il sera incliné, la partie la plus haute sera au dessus du tableau arrière ou de la jupe, sa hauteur par rapport au plancher du cockpit n'est pas très importante, mais il faut pouvoir passer dessous sans pour autant qu'il ne ressemble à une tour Eiffel.

Ce que j'ai fait : quelques photos de l'arrière du bateau, de profil et vu de l'arrière, et quelques dessins pour faire le meilleurs plan, que malheureusement je n'ai plus.

Vais essayer de trouver une photo.

04 nov. 200716 juin 2020
0

je ferais des photos,
dans la semaine prochaine avec les vues de profil et les points de fixations et j'essaierais de prendre quelques dimensions.

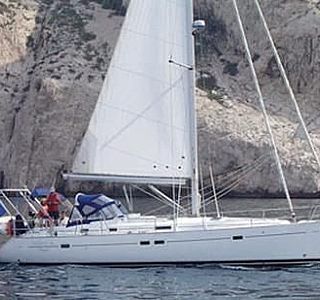

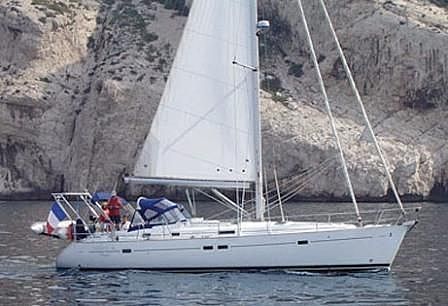

voici une photo où on a une idée de l'angle

05 nov. 200716 juin 2020
0

comme promis, quelques photos faites ce soir

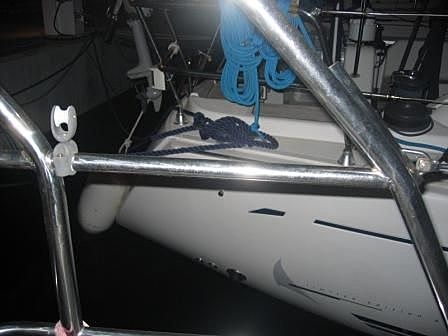

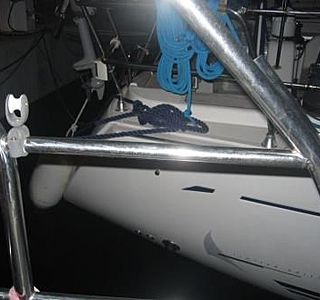

une vue d'ensemble.

comme dit duf36, l'aplomb de la partie arrière est de 20-30cm environ en retrait de la jupe,

pour la hauteur, on passe sur la passerelle, en baissant un peu la tête sous les panneaux solaires,
hauteur du portique : à l'axe des tubes : 2.35 m par rapport à la jupe

pour la bôme, pas d'importance car le portique se situe en arrière du pataras.

la fixation réalisée sur mon bateau est la suivante :
2 pattes de part et d'autre des taquets arrières, avec de larges renfort en dessous,
(voir photo 2)

une intégration complète au balcon arrière par soudure
( voir photo3)

voilà, si ça peut t'aider.

05 nov. 200716 juin 2020
0

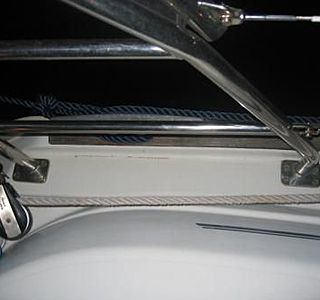

photo 2
les fixations

05 nov. 200716 juin 2020
0

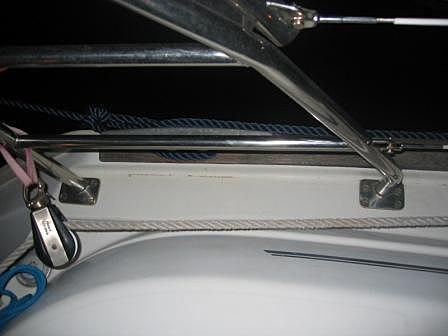

photo 3
les soudures au balcon arrière
