Portique
Bonjour!

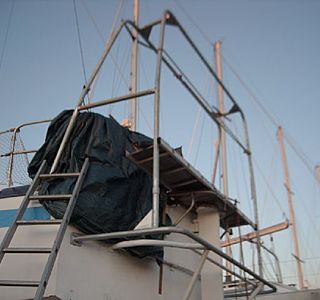

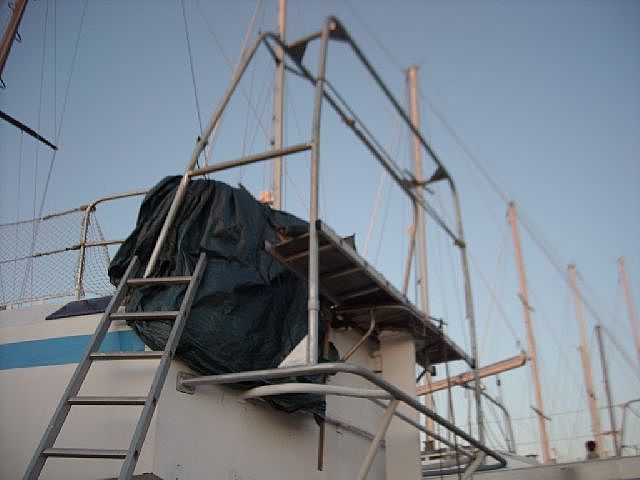

Cela tombe bien je viens de finir le mien, il est en tube galva de 1"1/4 (40mm) cout de l'opperation: pas chèr du tout par contre cintreuse et poste à souder de rigueur.

Les soudures sont passés au zinc à froid, et il sera
peint de plusieurs couches de peinture poluyrethane

J'ai pas de regulateur d'allure
c'est les cables de barre que l'on voie sur la photo car le safran est à l'arrière! ;-)

j'ai fait le mien il y a 2 ans
en tube acier classique, soudés et protégé par du Zinga acheté à Nantes ( faire recherche zinga sur internet) le seul soucis est de ne pas avoir assez bien dégraissé les tubes avant application de la peinture elle n'a pas bien tenu à certain endroit et j'ai dû le repeindre mais sinon OK

si je puis me permettre

le mieux pour lutter contre la corrosion dans ce cas c'est le galva à chaud apres fabrication .

Le galva à froid sur les soudures en mer ça ne tiens pas longtemps.

Probleme du galva à chaud :

encombrement: faire donc le portique en deux morceau (Bd,Td) avec une liaison boulonné au milieu.
autre probleme: la peinture tiens tres mal sur le galva neuf ;solution attendre 1an que le galva est terni et alors peindre ça tiens bien mieux.

On peut aussi shopper ça c'est pas mal car là la peintre tiens tres bien (surface rugueuse)mais peut etre solution cher..à voir ; mais là pas de probleme d'encombrement

finalement le shooppage devrait etre une bonne solution.

josé

heu.... j'ai finalement pris de l'inox !
en effet, j'ai tenté le portique en acier + galva mais au bout d'une petite année, la rouille a fait son apparition et je n'étais pas en mer, c'est dire!!!!
Finalement, j'ai récupéré sur une grosse vedette qui partait à la découpe, tous les bouts d'inox et j'ai réalisé un très beau portique qui m'a coûté que les soudures, soit 150 euros!
Entre les économies que je comptais réaliser et le coût effectif, j'ai vite compris que la bonne solution est de passer tout de suite à du sérieux...
Mais bon, nos comptes en banque n'étant pas extensibles, il faut bien de temps à autre faire des choix... Pour ma part, si vous avez le temps allez voir sur ce lien, dans la rubrique "mise à l'eau" vous y verrez ce que l'on peut faire avec de la récup: www.flickr.com[...]8/sets/

Bon courage

Claude

question idiote

est-ce bien indispensable les panneaux solaires ? n'est-il pas plus simple de mettre une autre batterie?

pas de métal
un portique est bien au dessus du pont et il convient de le faire pour cela le plus leger possible

le rapport rigidité/ poids est bien plus faible pour un tube métallique que pour un rond bois + verre + epoxy

aussi pour moi , je prends des tringles à rideau de chez casto ( rond de bois d'environ 4cm de diametre ) que je stratifie avec un bibiais d'environ 300gr

inox inox inox !
J'ai fait faire mon portique au printemps, j'ai acheté du tube inox pré-poli (le faire acheter par la boite que te le fait pour avoir les tarif pro) comme cela je n'avais plus que les soudures à faire polir ainsi que toutes les pièces mécaniques pour le systeme des panneaux.
Cout total: 2500 euros (le polissage coute cher, très cher) y compris les supports réglables pour incliner les panneaux solaires, le systeme bossoirs pour mon annexe et remonter mon moteur, etc, etc... et puis... quelle gueule... je te file mes plans si tu veux.

Surement!
Mais j'ai un voilier en acier zingué de 30 ans qui n'a pas un brin de rouille et j'ai fait mon portique en tube zingué, les soudures sont zinguée à froid, après dégraissage au phosphate, j' passe une peinture spéciale zinc, et je peins: peinture industrielle poluyrethane mono ou bi-composant. :-D

Bon le portique n'est pas léger 60kg mais pour un bateau en acier de 12 tonnes... ;-)

question
y a t-il parmi vous quelqu'un qui peut me dire quelle section est nécessaire pour faire un arceau qui supportera mon chariot d'écoute de Sun Fizz au dessus du cockpit (façon Hunter mais en moins souple)
Merci Hermine de m'avoir rappelé que l'inox, c'est juste cher pour ce que c'est.
Alex

mouais.....
Je vois que les avis sont partagés ça n'arrange pas ma sauce, je vais donc faire avec.
Merci à tous pour toues ces infos!! ;-) ;-)

fournisseur pro
Ce sont des prix d'inox pour les pros ils ne vendent pas sur internet. Ce que je souhaitais mettre en avant c'est la différence de prix pouvant exister pour un diamètre ou un mot différent. Par contre certains grossistes de profils métalliques vendent aux particuliers moyennant un paiement contant bien sur (mais ils ne détaillent pas donc des barres de 6 mètres).Ce qui peut être intéressant c'est de prendre chez eux le ou les tubes principaux et de commander sur le net la tôle pour les platines, les coudes, les tubes de diamètres diff. La visserie.
A savoir en plus
Pour la finition un tube en inox 316 brut ce comportera mieux dans le temps qu’un tube inox 304 poli.
La métallisation au zinc, le shuppage … sont des traitements de surface par projection et ne traite pas les intérieur de tubes ni les endroits inaccessibles.
Un ouvrage en acier qui est galvanisé après assemblage ne doit théoriquement plus être modifié. Un simple trou est une source de corrosion donc plus de rajout de platines ni de trous pour le passage de fil …
De plus en termes de cout l’acier +le traitement de la galvanisation a chaud + la passivation avant peinture+la peinture et on ce retrouve proche du prix de l’inox marine.

un peu plus quand même.
Il faut compter aussi les coudes, les pattes à faire faire ou à faire soi même et le décapage passivation.

Poli électrochimique c'est cher. Non pas par l'opération mais par l'emballage et le transport. Et il y a toujours un risque pour les pièces.

Le moins cher tubes polis, coudes polis et reprises des soudures, et c'est long surtout sur une pièce encombrante.

Pour la soudure, un serrurier? il faut qu'il ait les baguettes en 316L et qu'il passe son temps à boucher les orifices pour l'azote, bref qu'il soit habitué à l'inox.

Et il faut du temps. A la louche le pro vous prendra 600€ Ht de MO, fournitures en sus si vous lui fournissez les plans.

Portique, les gueulles de loup...
quel bien étrange nom...mais tu en aura a faire si tu découpe toi meme tes tubes!! il sagit de la forme en bout de tube qui permet un ajustement parfait sur un autre tube.
voici une lien vers un programme qui te sera utile: www.tonyfoale.com[...]ter.exe
et un autre vers un tutorial comme disent nos amis anglais:
www.fullpowerteam.com[...]857.htm

Bon courrage, tiens moi au jus de ta réalisation !

poids des tubes
tube diametre 301.5 poids 1.05 kg/m
tube diametre 281.5 poids 0.95 kg/m
tube diametre 25*1.5 poids 0.86 kg/m

25mm
est le diamètre utilisé pour les biminis et capotes (voire du 28). Les parties horizontales du portique vont faire entre 1,5 et 2 m. Attention à la résistance à la flexion.

solidité inox diamettre 25.
Hello,

J'ai fait faire un petit portique en tube d'inox de 25mm soudé directement sur le balcon arrière de mon bateau.

Il supporte deux panneaux solaires, plus des petites bricoles, genre bouée fer à cheval ...

Il m'arrive de remonter l'anexe à l'aide d'une petite poulie fxée sur le portique, mais dans ce cas, l'anexe repose sur la plateforme arriere, donc, ce n'est pas le portique qui la suporte et je ne navigue jamais comme ça, sauf pour de tout petits trajets.

Le gars qui m'a fait le portique (un costaud) c'est pendu dessus pour vérifier la solidité, on a pris également un coup de vent avec rafales à 45nds dans une mer croisée (mais pas forte, juste un clapot), cet été et pour le moment, ça ne bouge pas.

Je n'ai pas plus de recul car l'installation date du printemps dernier, mais je suis confiant.

Il est un poil trop haut, mais au moins on a pas besoin de baisser la tête pour monter à bord. vous pouvez le voir (de loin) sur la derniere photo de mon album.

A+,

Hauteur ...
Je n'ai pas la hauteur exacte en tête,mais ça doit être vers les 1m70 au dessus des coffres arrière sur l'equels on passe pour monter à bord.

Comme le portique est légèrement incliné vers l'arrière, les panneaux sont plutôt au dessus de la plateforme (qui est plus basse), donc, on monte sans se poser de question et sans risque de se cogner.

Au moment de la pose, je l'ai fait recoupé un peu car il était encore plus haut, mais je ne pouvais pas plus, sinon, la largeur n'allait plus.

Si j'avais pu, je l'aurai encore baisser de 10cm au moins. Mais j'avoue que le fait de ne pas devoir se baisser pour monter est pas mal car les cadres des panneaux sont quand même "tranchants"

Les seuls inconveniant que je vois à la hauteur aujoud'hui sont l'esthétique et le fait qu'il faille escalader pour nettoyer les panneaux. D'ailleurs pour le nettoyage, je grimpe sur le balcon en me tenant en porte à faux sur le portique et il ne bronche pas (90kg tout de même!)

Je vais essayer de trouver une photo ou on le vois mieux.

A+,

à monter soit même
bonsoir
et pourquoi ne pas tout monter soit même avec des éléments séparés.
coudes tés raccords tubes ect en inox bien sur
il faut se faire un petit plan pour ne rien oubleir et commander le tout sur un vpc .
je connais celui ci (aucun interet )
il y a tout . suffit d'avoir une main droite (adroite ?) et une clé alen .

www.accastillage-inox.com[...]dex.htm

moi je vais faire comme ça pour refaire mes balcons en collant en plus des vis
JF
