portique

le mien
je l'ai fait en tube de 42 inox industriel et il porte plus de 100 kg je vais essayer de te mettre une tof

!

le portique
sera articule sur 2 axes disposes de chaque cote du tableau et formeras un rectangle.jeff.

vais essayer
de transmettre

portique
Bonjour
Bonjour,

J'en suis à mon deuxième portiquesuite à la vente du premier avec le bateau précédent!!

Le premier était sur un first 38 et le second que j'ai terminé cet été est sur un sun charm 39.

Sur le premier, que nous avons utilisé en année sabbatique, j'avais fait très costaud (trop?) et donc beaucoup (trop!)plus lourd que l'actuel portique.

Cette fois ci, expérience aidant, j'ai fait beaucoup plus simple.

Tube diam 25, platines de fixation tout prêt (platines de balcon) achetées chez ridding et dafrodis en me débrouillant pour que tout cela corresponde avec une inclinaison standard (60°, 45 ou 30°)

Je mets derrière mon annexe (avec le moteur 5cv quand on n'est pas en nav) et il y a dessus panneau solaire et radar.

J'ai fait les soudures à l'arc et peinture blanche comme le précédent après passivation.(il est possible je pense de faire la même chose sans soudure avec plaques de renforts bien placées et boulonnées)

Reprise par des "traverses" sur le balcon arrière pour "stabilisation latérale" du tout.

Prix de revient: 500 euros terminé complet.(en comptant la tôle qui ce qui m'a couté le plus cher!!)

J'ai les photos du premier et du second qui est identique(au niveau forme) mais en beaucoup plus léger sans les "rebords" en haut mais démontable car j'ai du le transporter des landes à BArcelone puis assemblé sur place à Barcelone (2 montants+ traverse)

Je peux envoyer des photos du second et détails
si cela peux t'interesser.

Je ne prétends pas que cela soit parfait mais expérience aidant, j'ai évité certaines erreurs par rapport au premier mais je répond en fonction de ma propre expérience.

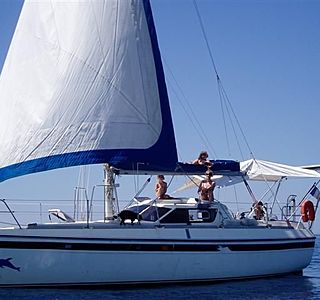

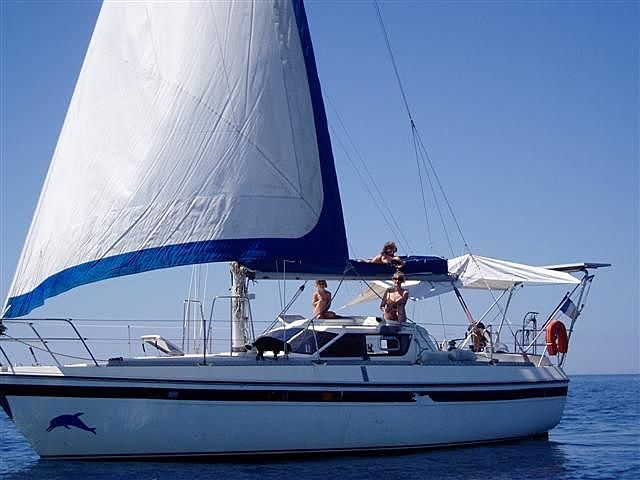

La photo n'est pas terrible mais je peux en faire d'autres plus spécialement avec des détails si cela peux servir, celles ci sont prises parmi les photos habituelles.

Je ne sais pas où tu te trouve mais il me reste pas mal de tôle et du tube, tout cela se trouve juste en dessous d'arcachon (étang de cazaux)

Cordialement,

J-F Lecarpentier

Pour que ton crobard passe....
..Il Doit être en format*.Jpeg ET faire 50 Ko maxi..
Re essaye...
