Portique

Bonjour à tous,

J'vais déja posté un message sur un autre fil de discussion mais faute de réponse j'ouvre un nouveau sujet.
Je suis en préparation d'un tour de l'atlantique l'an prochain sur un sun shine 38. J'aimerais poser des panneaux solaires (4 x 100W) sur portique à l'arrière mais au vu des prix pratiqués, j'ai décidé de le fabriquer par moi même.... Est ce que l'un d'entre vous aurait des plans de portique pour sun shine ou pourrait les prendre sur son bateau ?

merci d'avance

L'équipage
26 jan. 2019
26 jan. 2019
0

Salut
Fais comme moi, pose des bossoirs et monte tes panneaux dessus
- ça coûte pas cher
- c'est solide
- c'est bien pour l'annexe sous les Tropiques

:)

26 jan. 2019
1

bjr

les bossoirs , oui bof, si vous avez des antennes a y mettres c'est pas pratique ,
ceci etant

4 X 100 W sur un portique de monocoque , meme aussi large du cul que le sun shine , , vous allez etre obligé de les positionner dans le sens longitudinal, pas top pour la prise au vent,les panneaux vont dépasser énormément vers l'avant et l'arrière ( dimension pour un 100W environ 1.20 /55)

en prenant 2X 200 W (158 environ de long X 0.80 de large et en les positionnant perpendiculairement a la longueur du bateau , ils dépasseront beaucoup moins vers l'avant et l'arrière et tres peu sur les cotés le sun shine etant large du cul

(j'ai eu cette reflexion , pour la réalisation de mon portique , mon bateau etant également tres large du cul )

en conclusion , choisissez d'abord vos panneaux , leur nombre et leurs dimension déterminerons le portique le plus adapté a réaliser

bonne nav avec ce tres bon bateau qu'est le sun shine , (j'ai eu un modèle de 1983 barre a roue qui m'a fait vivre des aventures lointaines et inoubliable période ma vie, j'aurais aimé avoir de ses nouvelles , mais bien que j'ai la facture d'achat, le N° de serie n'y figure pas !! , le reverais-je un jour ? ...)

cdlt

26 jan. 2019
0

pose 2 sur le portique et les 2 autre sur filieres

26 jan. 201916 juin 2020
0

Mes bossoirs reçoivent mes 2 panneaux solaires (orientables), mon antenne WIFI, mon antenne BLU, bientôt mon antenne AIS...

Ils ont encaissé (avec l'annexe semi-rigide à poste) des 40 nds soutenus sans broncher.

Pour un ensemble qui m'a coûté 500€ et un peu de réflexion.

Chacun ses choix.

26 jan. 201916 juin 2020
2

un portique c'est moche ,mais assez indispensable
donc tant qu'a en faire un autant qu'il s harmonise avec les lignes du violier .

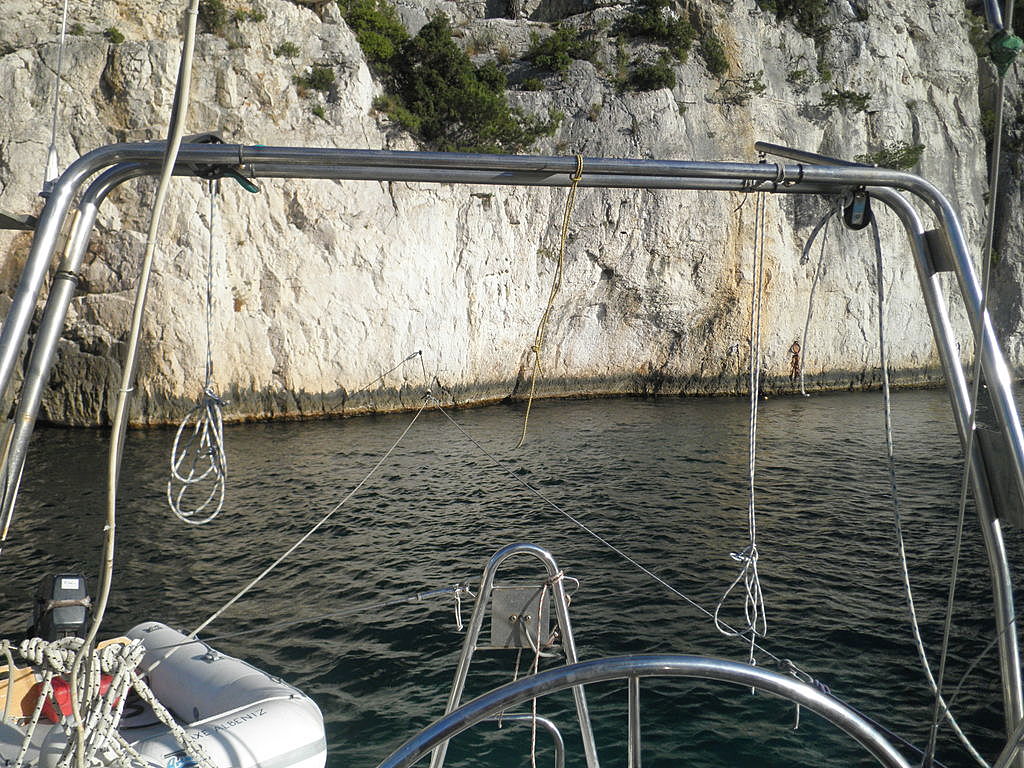

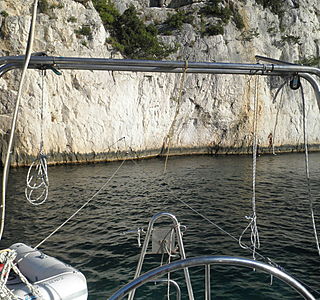

le mien je l'ai fait au départ sur les bossoirs avec du tube de 25 et des embouts il est tout démontable en 10mn et a résisté à 150km/H de vent d'w au mouillage à Maccinagio avec 150w de panneaux rigides orientables .

de toutes façons avoir l'annexe dans les bossoirs c'est pratique en côtier
mais en hauturier il vaut mieux éviter de la garder.
j'ai vu deux bossoirs de 40mm pliés par une annexe remplie d'eau par une vague ,sans parler de l'enfoncement de l'arrière le temps qu'elle se vide ..

on peut en faire un en tubes pvc sans les coller pour faire un gabarit
et après on achète des tubes en inox pour le confectionner ,soit on le fait souder soit on le monte avec des embouts .
les miens sont emboités sur du tube de 22 emmanché dans du 25mm
avec des boulons traversants .

alain

27 jan. 2019
0

Merci à tous pour vos contributions, je vais regarder la solution bossoir ou effectivement faire un gabarit avec tube en PVC. Je note aussi l'idée des panneaux 200W !

27 jan. 2019
0

Un panneau BenQ de 330 w fait 1m x 1, 60m. A réfléchir!

27 jan. 201916 juin 2020
0

Salut

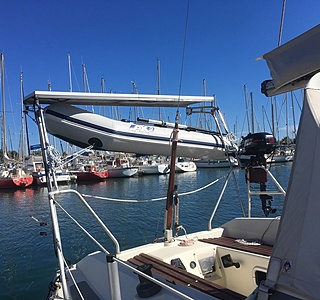

J'ai récupère un portique de bateau gonflable que j'ai modifier et adapté à mon bateau un Sun liberty 34, avec ce portique j'ai un panneau solaire de 120 watt et 2 rallonges qui me permette de lever mon annexe hort de l'eau, cela m'a couté environ 100 € le portique et un ami mécano m'a modifier les embases de fixation

28 jan. 201916 juin 2020
0

j'ai utiliser deux bonsoir que j'ai modifier a l'aide de tube iro d'électricien que j'ai fait souder par le suite en inox
dessus j'y ai installer deux panneau 100W back contact qui ont la particularité d'être plus petit pour une puissance équivalent

désoler pour la photo mais impossible de la mettre droite normalement en plein écran elle doit se trouver dans le bon sens désoler

28 jan. 2019
1

attention à la pression d'huile du moteur .. :pouce:
alain

28 jan. 2019
0

on ne fait pas le même portique sur un 44 pieds que sur un 30 ,
un kelt 8m à fait une transat avec un portique fixe ,ils ont souvent étés à la limite avec le fardage du portique et du reste …

alain

28 jan. 2019
1

c'est surtout que le bateau dans se sens je consomme énormément de gasoil même moteur éteint :mdr:

02 août 201916 juin 2020
0

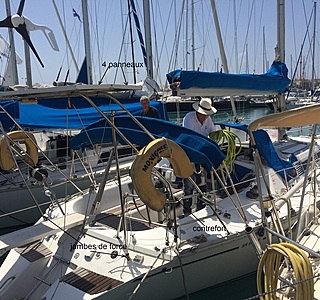

Salut nain 31 ! Je viens de lire ton message. Je t'envoie une photo de mon portique, que j'ai fait faire il y a 15 ans. Personne ne voulait que je le fasse dans le prolongement du tableau arrière, mais j'ai insisté … et j'ai bien fait. J'ai traversé 10 fois l'Atlantique depuis, sans problème (en 2007, 3 jours et 3 nuits force 12). Mon portique a parfaitement tenu. J'ai ajouté en 2010 2 jambes de force sur la jupe arrière, le tout en inox diamètre 2.5cm, comme mon tableau arrière. Il est très discret, j'y ai suspendu mon BIB. Voilà, si ce n'est pas déjà fait, tires en ton miel, une seule obligation : m'envoyer une photo de ton portique ! Amitiés, hubert06

02 août 2019
0

:heu: " 3 jours et 3 nuits force 12 "

déjà qu'à force 10 :
"Dégâts importants aux bâtiments.
Les toits sont susceptibles de s'envoler.
Certains arbres sont déracinés.

02 août 2019
0

Phil est toujours prêt à contrarier...

03 août 2019
0

150km/h d 'w au mouillage à maccinaggio c'est combien ?
mer plate ,ça descend de la montage à cheval ext...
c'est pas moi qui le dit c'est le sémaphore juste au dessus .
le cap corse et un endroit du monde ou les vents les plus forts ont été

enregistrés.
tout vibrait même le portique ,mais rien n'est tombé ni plié
alain

04 août 201916 juin 2020
0

Salut les amis,

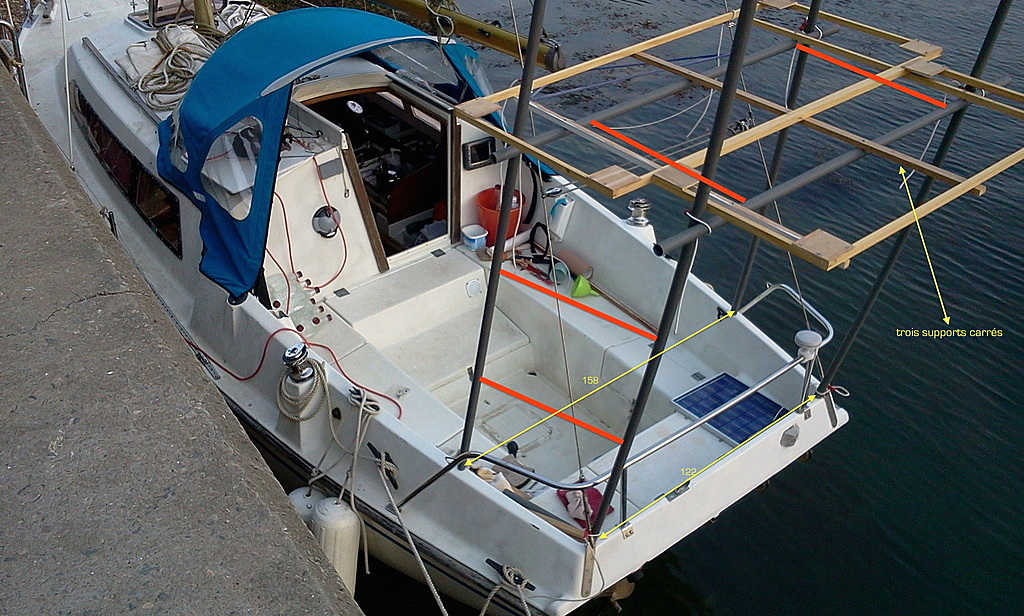

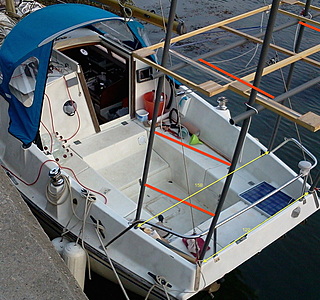

même les petits peuvent y arriver, je suis en train de finir le squelette du mien pour y mettre 270W, les cadres sont à la taille exacte des panneaux.
