plate forme arrière

Bsr,
Quelqu'un a t il les plans d'une plate forme arrière repliable, j'ai bien mon idée mais un petit souci pour l'échelle de bain qui va avec.
merci d'avance
JP

L'équipage
24 fév. 2008
24 fév. 2008
0

C'est pour
quel type de yatch ? pour charger un jetski ou mettre l'annexe ?

24 fév. 200816 juin 2020
0

J'ai aussi en projet
d'équiper mon Sangria de ce type d'accessoire.

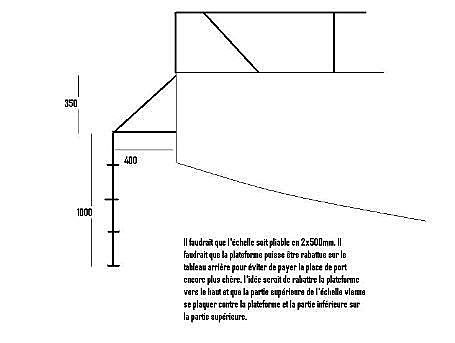

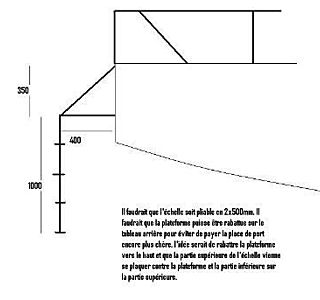

En vignette le plan du projet.

Quel est ton bateau ?

25 fév. 2008
0

plate fome
J'ai un dufour 31, le souscis c'est l'échelle de bain, je ne vois pas comment faire pour quelle tienne droite dans l'eau sans partir vers le safran et quelle soit repliable (a cause du port)
Merci
JP

25 fév. 200816 juin 2020
0

Salut

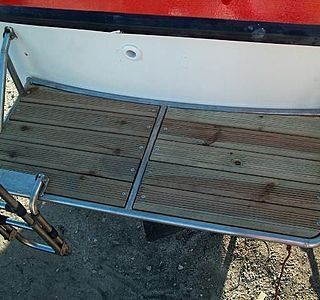

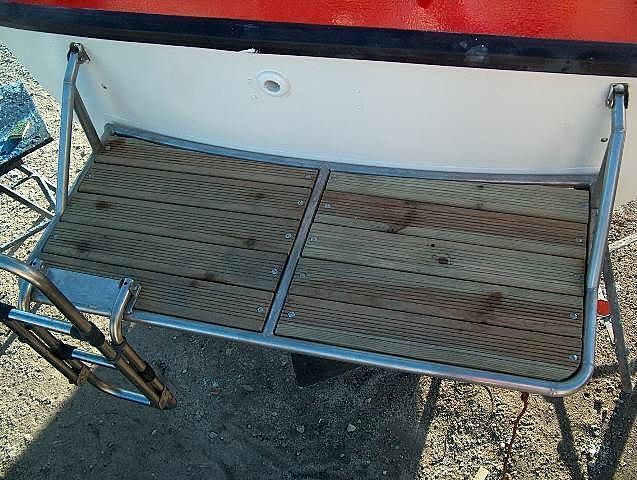

J'avais fait ça sur mon Etap 28, plus ou moins au pif, c'était très pratique .

25 fév. 200816 juin 2020
0

suite
1

25 fév. 2008
0

plate forme
Merci
ça a l'air bien

25 fév. 200816 juin 2020
0

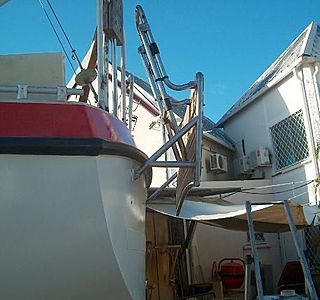

et pour
finir

25 fév. 200816 juin 2020
0

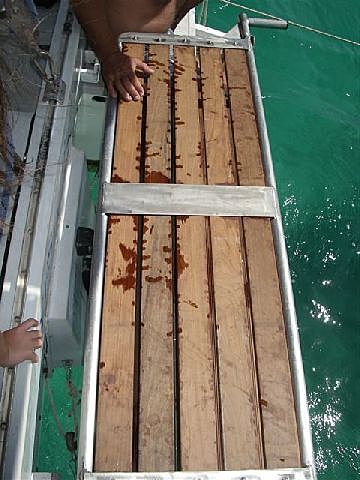

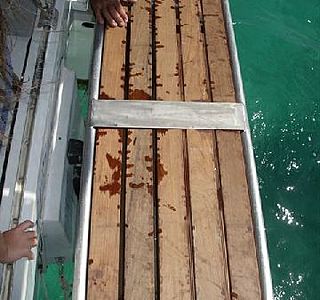

Maintenant j'ai
celle là (toujours au pif)super pratique

25 fév. 200816 juin 2020
0

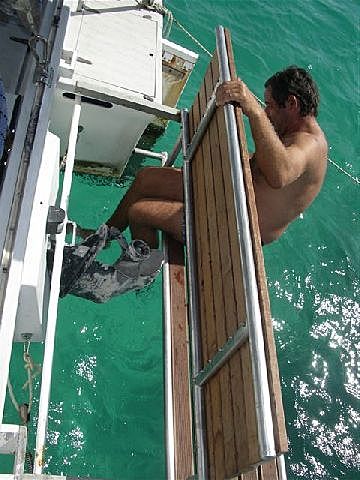

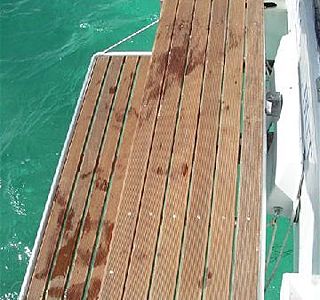

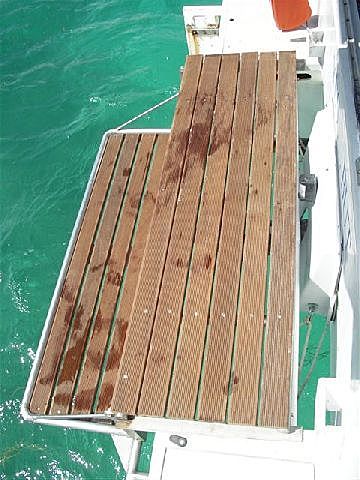

suite
1

25 fév. 200816 juin 2020
0

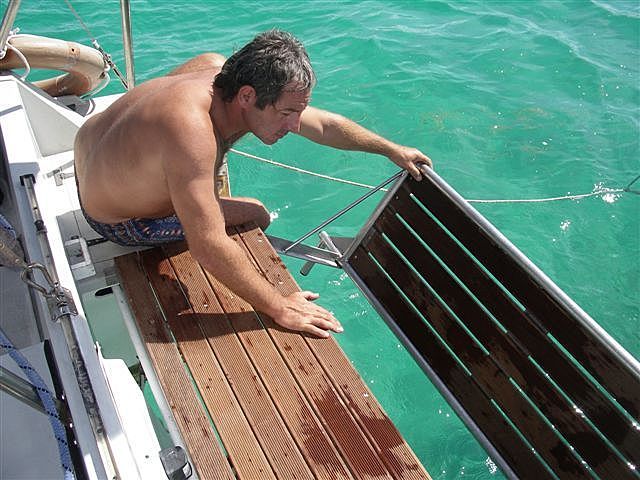

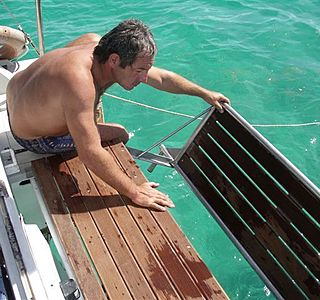

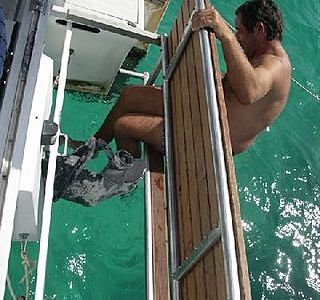

suite
2

25 fév. 200816 juin 2020
0

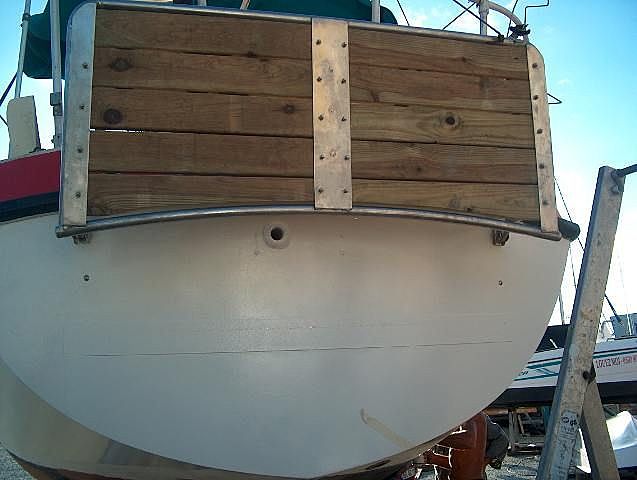

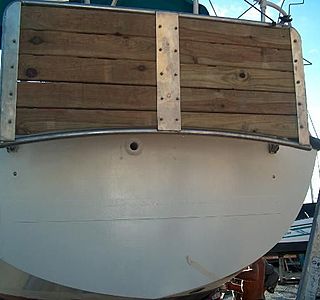

et pour finir
repliée

25 fév. 2008
0

Pas mal Gwada.
Ta plateforme d'Etap28 est vraiment bien.
Tu es le constructeur ?

Questionnement : Pourquoi avoir décentrée l'échelle ?

Si tu pouvais m'envoyer en MP tes photos et/ou plans, je les enverrais à l'atelier qui va fabriquer la mienne.

Ta deuxième plateforme serait très disproportionnée sur mon Sangria. On se demanderait ou est le bateau. ;-)

Merci

26 fév. 2008
0

a coté
he bien
Sur cigogne pour ne pas se prendre la tète avec l'échelle on l'a placé à coté de la plateforme. la plateforme est plus petite mais pas encombré par l'echelle.L'échelle reste disponible facilement en cas d'homme à la mer.
Le débarquement de l'annexe est facilité par l'échelle qui sert aussi de main courante.
on est très comptant de cette solution facile.
cigogne-voilier.spaces.live.com[...]8E!186/
jp

26 fév. 2008
0

Bonsoir
En fait, j'ai pris mes mesures et fait un gabarit pour la courbe (fer à béton) et fixé le tout au niveau des cadènes du double pataras.
L'échelle décallée , c'est pour pouvoir s'assoir à deux sans se faire mal aux "fesses" !
Je suis le constructeur et comme j'ai dit dans le fil , j'ai fais au pif et en suivant une logique mécanique de base (diamètre des tubes 25, renforts)
L'appuis se fait directement sur la coque en ayant mis un feuilet(1mm)d'inox collé au sika .
L'échelle a deux petites butées qui suffisent à la maintenir verticale .
Eventuellement faire une butée plus conséquente sur le tube de la plate forme ne gênerait pas.
Voilà, en espérant t'avoir éclairé, bon courage pour la tienne.
Bye
Bernard

26 fév. 2008
0

pour la tenir droite
le truc de celles vendues d'origine avec deux taquets en bois collés et vissés sous la plateforme
