plate-forme arrière

A quel niveau sur le tableau arrière peut-on fixer idéalement une plate-forme. Je pensais à la moitié, mais j'en ai vu plus bas, plus près de l'eau.
D'autre part les renforts à l'intérieur vous préconiser d'être largement supérieur aux fixations extérieurs et sur une épaisseur de combien? Merci.

L'équipage
30 déc. 2010
30 déc. 2010
0

en quoi ...
la plateforme ?
tube inox et bois ?
rebattable ou fixe ?
sur quel bateau ?

30 déc. 2010
0

tube inox
diamètre 34, elle sera fixe elle mesure 1,25 m sur 65 cm le bateau est un dufour 4800

30 déc. 2010
0

c'est pas un peu lourd
il va lever du nez le 4800 ..
alain

30 déc. 2010
0

Elle doit peser
dans les 15 kgs. C'est lourd?

30 déc. 2010
0

bof ...
moins y'a de poids aux extrémités, mieux ça vaut.

bon, c'est le poids d'un petit hb d'annexe, c'est pas non plus le bout du monde

as-tu pensé à l'augmentation de la longueur pour la place de port ??

sinon, je dirais à 20-25cm de la flottaison, pas mal pour remonter de l'annexe

30 déc. 2010
0

Normalement la longueur
concerne ce qui est inamovible. La plateforme bien que fixe peut se rabattre en enlevant 2 boulons. Certe c'est une manipulation à faire, mais pourrait me permettre d'annuler la contestation sur la longueur.
D'autre part je peux essayer de l'alléger en réduisant un peu la largeur et en espaçant les lattes. Je peux peut-être gagner 2 ou 3 kgs. donc 20 à 25 cm de la flottaison. Je vais regarder de plus près ce que cela donnera.

30 déc. 2010
0

les lattes
surtout ne pas les rapprocher de trop autrement ta plate-forme va servir de marche à la vague qui arrive de l'arriere pour monter dans le coquepite .
sur mon ancien boat j'avais supprimé la plate forme et découpé le tableau arriere aprés avoir modifié l'ancrage du patatras ,construit un caisson à l'interieur dans lequel venait s'encastrer la survie ,avec la découpe j'ai confectionne une plate forme qui s'abaissait avec un palan manoeuvré du coquepite évidement recouverte de lattes de teck pour aller avec le pont (hood38mkII)
le boat faisant 11.95 m le port me visait sur la longueur ils m'obligeant meme à enlever mon ancre du davier ,vraiement des gens sympas
alain

30 déc. 2010
0

là c'est un travail que
je ne me sens pas d'entreprendre. Bien que l'idée du coffre à survie soit excellente. Mais ce n'est plus du bricolage. Aurais-tu une photo de cet arrière?

30 déc. 201016 juin 2020
0

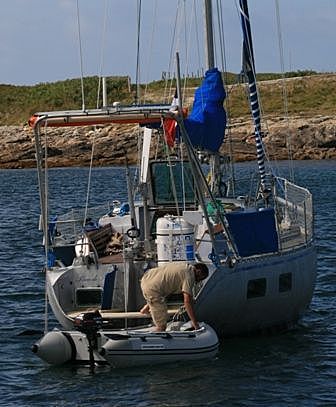

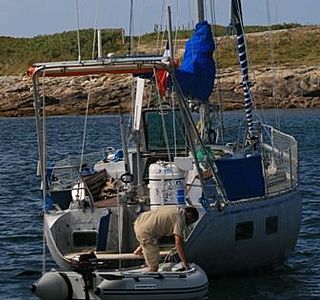

Juste au dessus
du boudin de l’annexe, bien pratique et sécurisant pour débarquer ou embarquer, le boudin passe dessous. Par contre la plateforme ne soit pas trop large sinon l'annexe sera trop engagé dessous.
Par grosse mer il faut être prudent (quelque soit la hauteur de toutes façons).
C'est également la bonne hauteur pour qu'elle ne soit pas dans l'eau en navigation à bonne vitesse.

31 déc. 201016 juin 2020
0

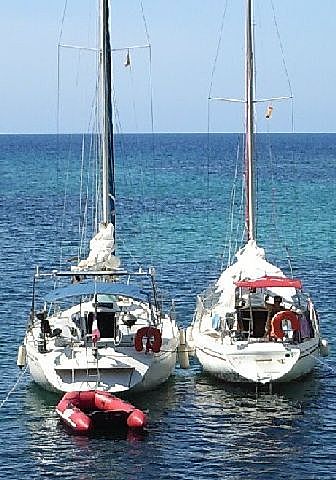

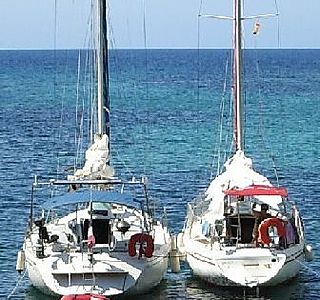

A mi-hauteur du tableau sur Koala...
...elle fait environ 35 cm de large et ainsi ne dépasse pas de l'aplomb du bas du tableau.
Fixation sur les montants de l'échelle et avec deux supports (25mm) aux extrémités.

31 déc. 201016 juin 2020
0

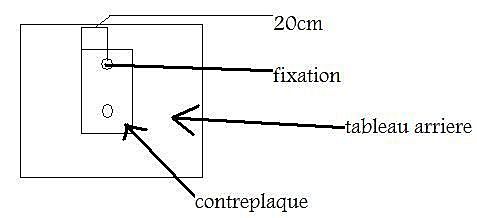

renforce
ton tableau arrière en strate avec 1 mat 450 et un rowing 500 puis puis tu lui mais une contre plaque inox de 20 cm autour de ta fixation .
pour la strate fait lui une reprise sur les borde au moins 20 cm .

31 déc. 2010
0

Je pense avoir pêché
par optimisme. 65 cm me semble un peu large aux vues des photos que j'ai pu consulter. Je pensais bien renforcer par une plaque mais la résiner me semble une excellente idée, tout comme garder l'aplomb du tableau arrière comme référence à la largeur.

31 déc. 2010
0

.
Sinon pour le relevage vu une fois

Plate forme fixé avec des grosses charnière.
Et les tubes de soutient était en faite chacun 2 tube inox qui rentrai l'un dans l'autre façon piston des bagues téflon pour bien guider les tubes.
Juste une petite garcette au pieds d'un chandelier pour tenir l'ensemble relevé.
l'ensemble faisait solide et n'avait que peu de jeux.

31 déc. 201016 juin 2020
0

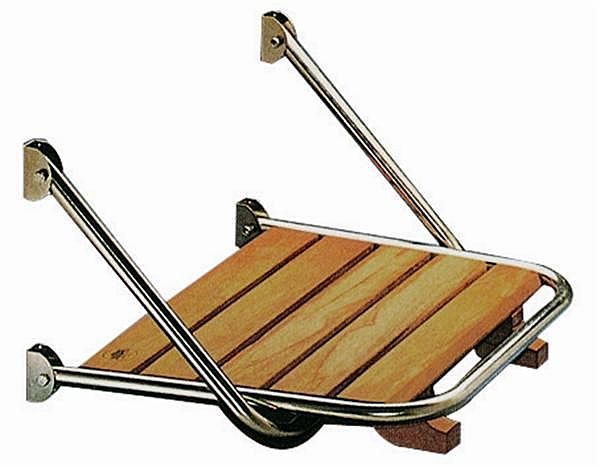

Pourquoi pas une mobile
Comme ça.
Là le port ne dit rien.

31 déc. 2010
0

.
ha bha voilà encore plus simple :)

En voyant ça je me demande bien pourquoi le gars c'était autant pris la tête :p

En tous les cas il en était fier de sa plate forme ;) (en espérant qu'il ne lise pas héo :D )

31 déc. 2010
0

effectivement
l'idée est bonne. Si avec toutes ces idées et préconisations je ne trouve pas mon bonheur c'est à désespérer.

31 déc. 2010
0

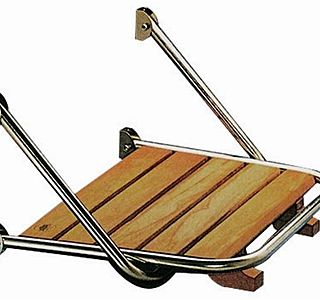

Posé
C'est ce que j'ai posé sur le mien.
Moi aussi j'ai mal dormi pendant des lustres à rêver de trouver LE truc qui fera ma plate forme mobile tout étant fixe.
Et comme il y a eu avant les vacances une injonction de faire, genre "c'est pour bientôt ?" j'ai cherché sur le net et trouvé ça.
Et c'est pas mal.

31 déc. 201016 juin 2020
0

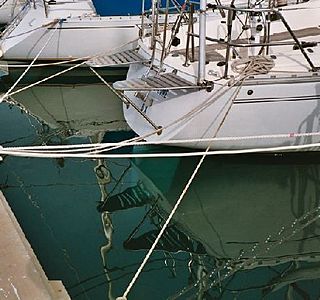

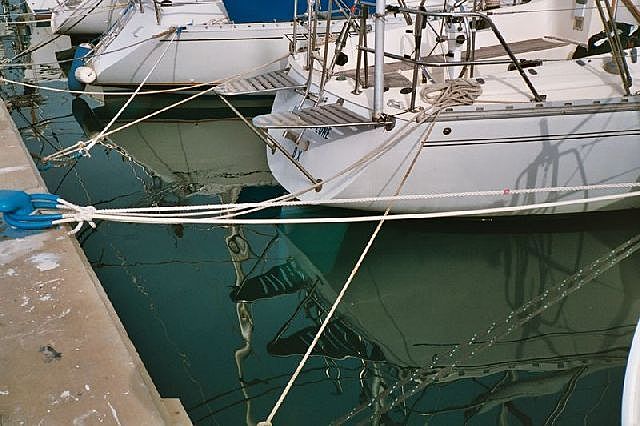

pour info
2 demi plateformesavec une échelle relevable au milieu

01 jan. 2011
0

plate-forme en résine
j'ai le ^m projet et me pose ls ^m questions
j'ai vu un jour un symphonie avec 2 parties de charnières en bas du tableau arrière ,c'était 2 fixations pr une plage arrière épousant la forme du tableau une fois repliée.
ce qui me plait:la plate forme est plus large vers l'arrière une fois horizontale( le symphonie a un petit cu)
elle est fixée par 2 bouts,à la place de bras métalliques,
je pense la réalisée en résine car elle pourra épouser la forme du tableau légèrement arrondi
donc +légère,solide
qu 'en pensez -vous ?
BONNES ANNEE 2011 à tous
navi

01 jan. 2011
0

justement
je recherche quel matériau léger pr faire l'âme du sandwich:le cp étant un peu lourd à mon avis

01 jan. 2011
0

possible ...
l'idéal serait en sandwich pour la légèreté et la raideur

01 jan. 2011
0

âme ...
y'en a des âmes:
charitables, perdues, ... :-p

bon, les ames:
pvc, genre Airex ou Hérex
nid d'abeille (alu, plastique)

de loin, le plus facile à mettre en forme et utiliser, c'est la mousse pvc

les fibres:
mat, roving, rovimat, bibiais, unidirectionnels

31 déc. 2010
0

à gwenn.....
tu as pensé à créer une vraie jupe arr ?

26 sept. 201316 juin 2020
0

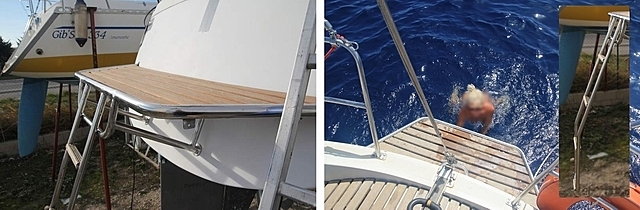

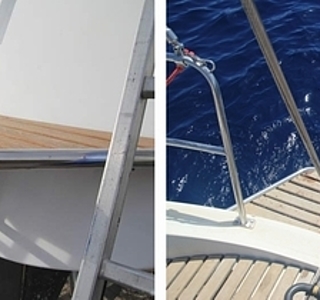

Sur mon Gib sea 96 Master remis tout à neuf, il ne manquait qu'une seule chose, une terrasse les pieds dans l'eau. Après de longues observations sur les autres bateaux, je suis arrivé au conclusions suivantes:
il fallait que ce soit esthétique, solide, au raz de l'eau sans toucher en navigation, spacieux, pas de fixation près de la ligne de flottaison, pas de pièces proéminentes, une échelle solide et profonde...
Voici donc le résultat.
-Largeur optimum, forme adaptée à la ligne du bateau.
-L'ancrage est assuré par quatres points au niveau supérieur de la platteforme, le berceau inférieur est juste en appui sur la coque.Pas de risque d'infiltation. Le tableau arrière est renforcé au niveau des quatres boulonnages.
-Un tube inox (316L) de gros diamètre ceinture les lattes de teck macif.
-L'articulation de l'échelle de bain est intégrée dans le tube de ceinturage. Rien ne dépasse, rien ne gène le creux des genoux.
-L'échelle est longue, d'une seule pièce. Pas d'accrobaties pour entrer ou sortir de l'eau.
J'vous raconte pas les apéros les pieds dans l'eau... que du bonheur cette "terrasse"
